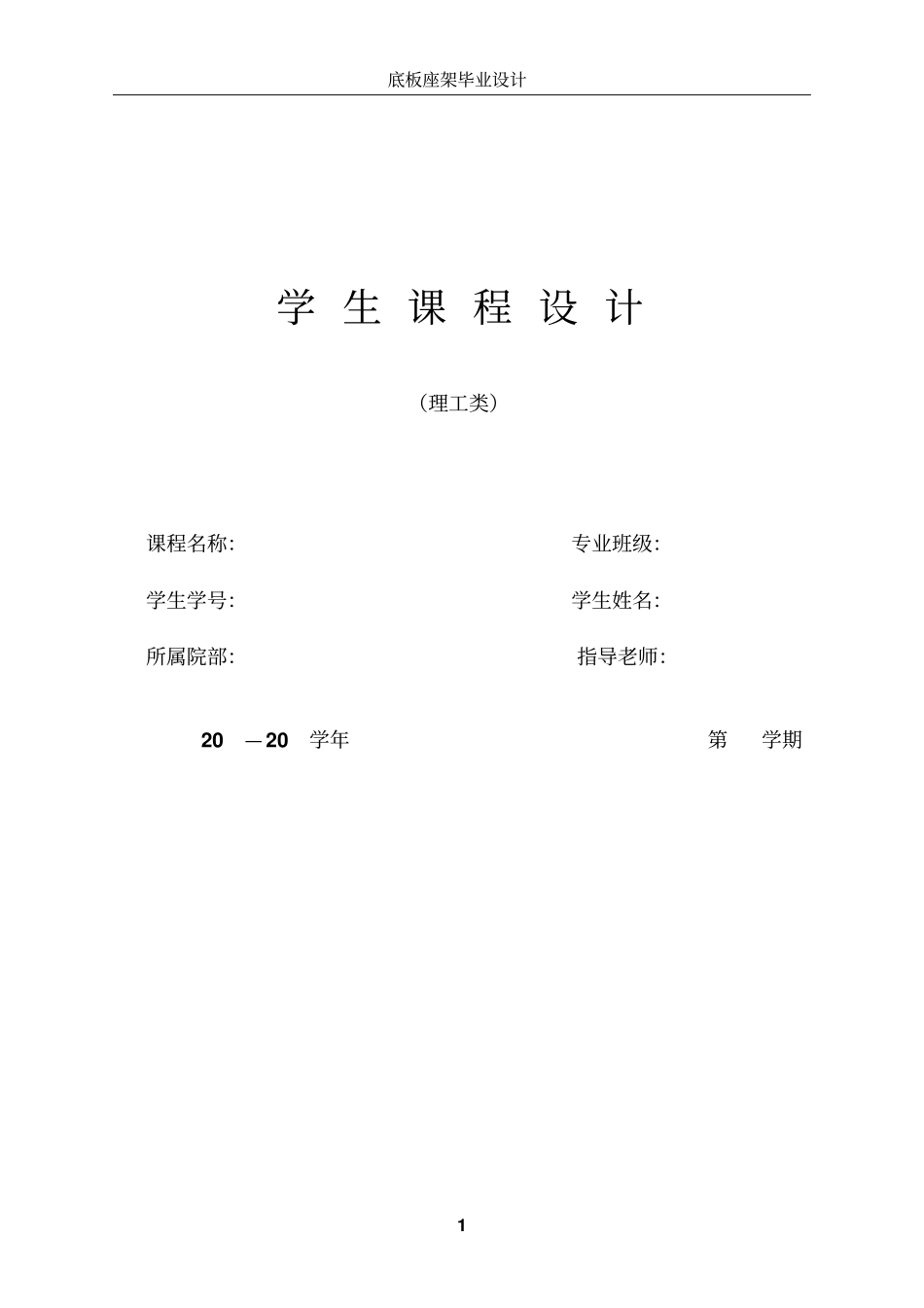

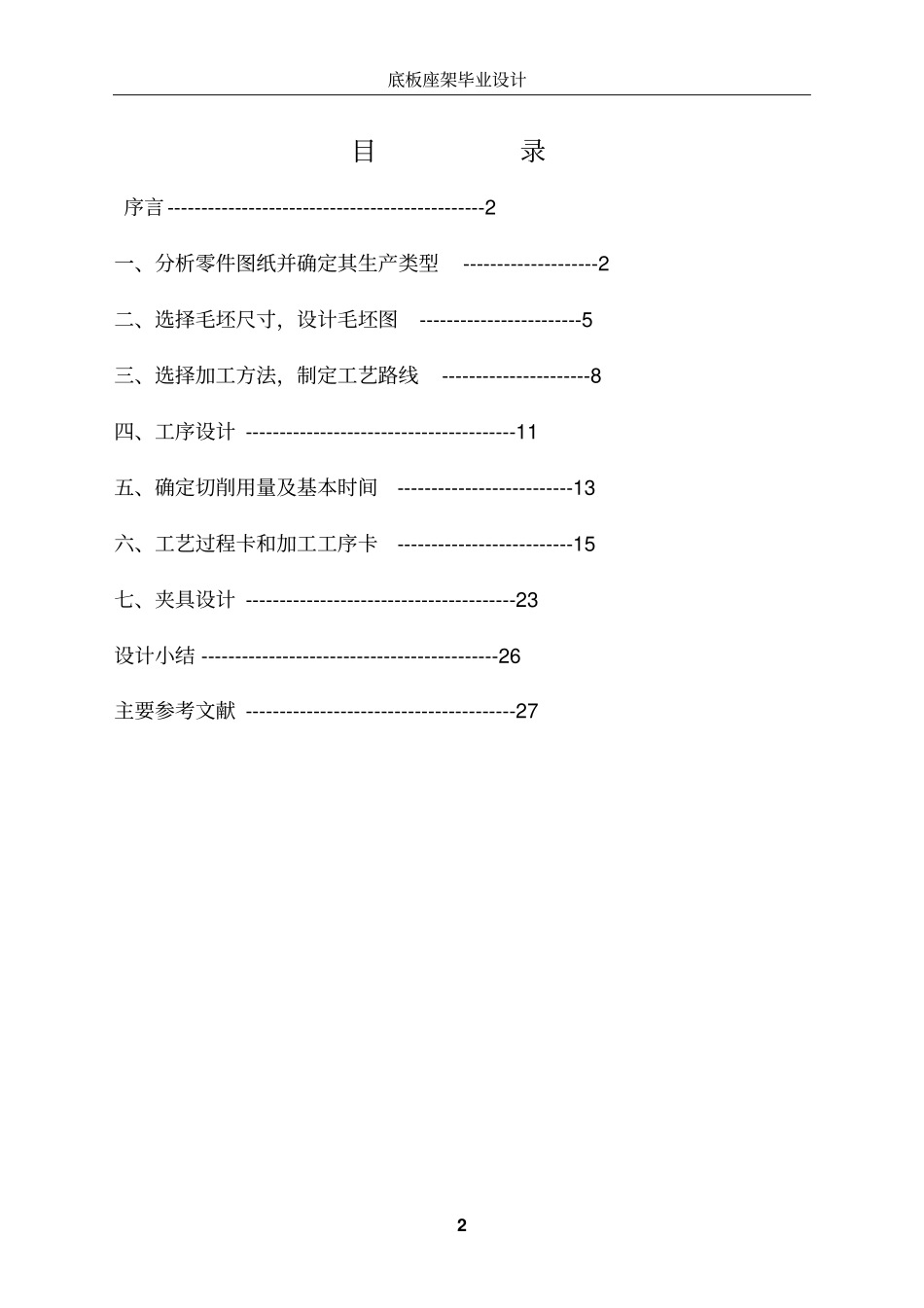

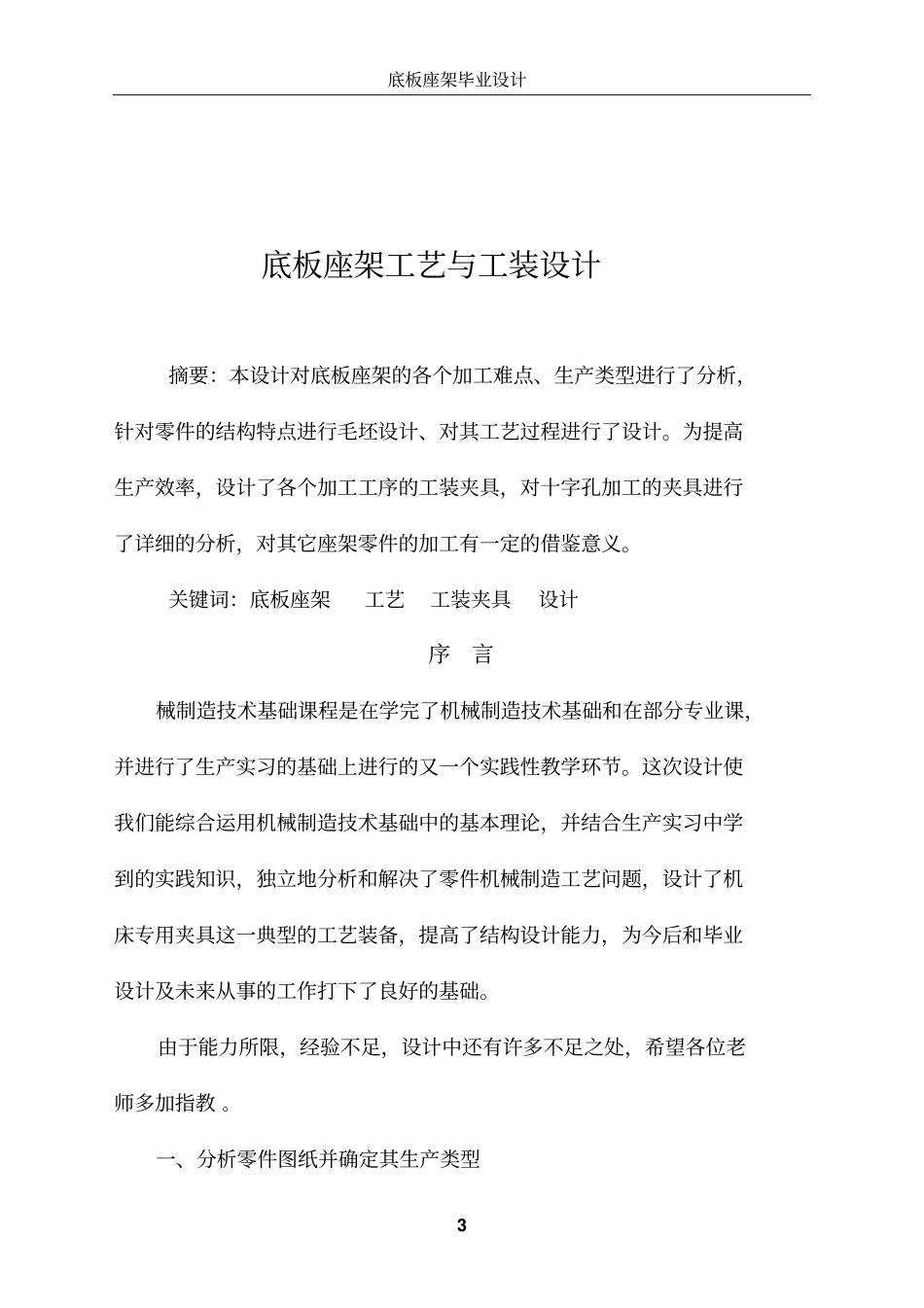

底板座架毕业设计1学生课程设计（理工类）课程名称：专业班级：学生学号：学生姓名：所属院部：指导老师：20—20学年第学期底板座架毕业设计2目录序言-----------------------------------------------2一、分析零件图纸并确定其生产类型--------------------2二、选择毛坯尺寸，设计毛坯图------------------------5三、选择加工方法，制定工艺路线----------------------8四、工序设计----------------------------------------11五、确定切削用量及基本时间--------------------------13六、工艺过程卡和加工工序卡--------------------------15七、夹具设计----------------------------------------23设计小结--------------------------------------------26主要参考文献----------------------------------------27底板座架毕业设计3底板座架工艺与工装设计摘要：本设计对底板座架的各个加工难点、生产类型进行了分析，针对零件的结构特点进行毛坯设计、对其工艺过程进行了设计。为提高生产效率，设计了各个加工工序的工装夹具，对十字孔加工的夹具进行了详细的分析，对其它座架零件的加工有一定的借鉴意义。关键词：底板座架工艺工装夹具设计序言械制造技术基础课程是在学完了机械制造技术基础和在部分专业课，并进行了生产实习的基础上进行的又一个实践性教学环节。这次设计使我们能综合运用机械制造技术基础中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决了零件机械制造工艺问题，设计了机床专用夹具这一典型的工艺装备，提高了结构设计能力，为今后和毕业设计及未来从事的工作打下了良好的基础。由于能力所限，经验不足，设计中还有许多不足之处，希望各位老师多加指教。一、分析零件图纸并确定其生产类型底板座架毕业设计41、零件的作用零件底板座架(见实体图1-1)在机械设备中是不可缺少的，其主要作用是：①、构架设备的支撑基础，并在此基础上安装轴类零件及轴上零件。②、利用它们的工艺结构起到其他重要零件的定位作用。③、用以连接机器设备与地面的基础零件。图1-1底板座架实体图底板座架毕业设计5图1-2底板座架零件图2、零件的工艺分析通过对该零件的重新绘制，知道了得原图的视图正确、完整，尺寸、公差及技术要求齐全。但是该零件外圆和几个孔的尺寸精度要求比较的高，加工会有些困难的。该零件是一个不规则零件，它的结构复杂不对称，以轴的中心线为基准，需加工面的表面粗糙度都不难获得。十字孔的位置度要求虽说并不高，但需要经过一番尺寸链的计算才能获得。不好加工的就是上端几个台阶平面，各平面是以斜面和圆面连接，加工有些费时。3、零件的生产类型底板座架毕业设计6依据设计题目知：Q=5000台/年，n=1件/台；结合生产实际，备品率α和废品率β分别取为10％和1％。代入公式N=Qn(1+α)(1+β)(1-1)N=5000×1×(1+10％)×(1+1％)=5555件/年零件是机床上的底板座架，质量为4.11kg，查《机械制造技术基础课程设计指南》表2-1可知其属于轻型零件，生产类型为大批生产。二、选择毛坯尺寸，设计毛坯图1、选择毛坯该零件材料是HT200。考虑到该零件为不规则形状，结构比较的复杂，在加工过程中多半是在车床和铣床上，零件可以静止不动，但也有的回转运动，零件承受着交变载荷及冲击载荷，因此选用铸造件，也可以较好的保证零件的形状结构。而且零件年产量为5555件，属于批量生产，再者零件的轮廓尺寸不大，故可以采用铸造成型。这从提高生产率、保证加工精度考虑，也是应该的。2、确定机械加工余量、毛坯尺寸和公差参见《机械制造技术基础课程设计指南》（下称《指南》）第五章第一节，灰铸铁的公差及机械加工余量按GB/T6414-1999确定。要确定毛坯的尺寸公差及机械加工余量，应先确定如下各项因素。（1）基本概念①、铸件基本尺寸R机械加工前的毛坯铸件的尺寸，包括必要的机械加工余量。底板座架毕业设计7②、尺寸公差CT允许尺寸的变动量。③、要求的机械加工余量RMA在毛坯铸件上为了随后可用机械加工方法去除铸造对金属表面的影响，并使之达到所要求的表面特征和必要的尺寸精度而留出的金属余量。单侧作机械加工时,RMA与铸件其他尺寸之间的...
