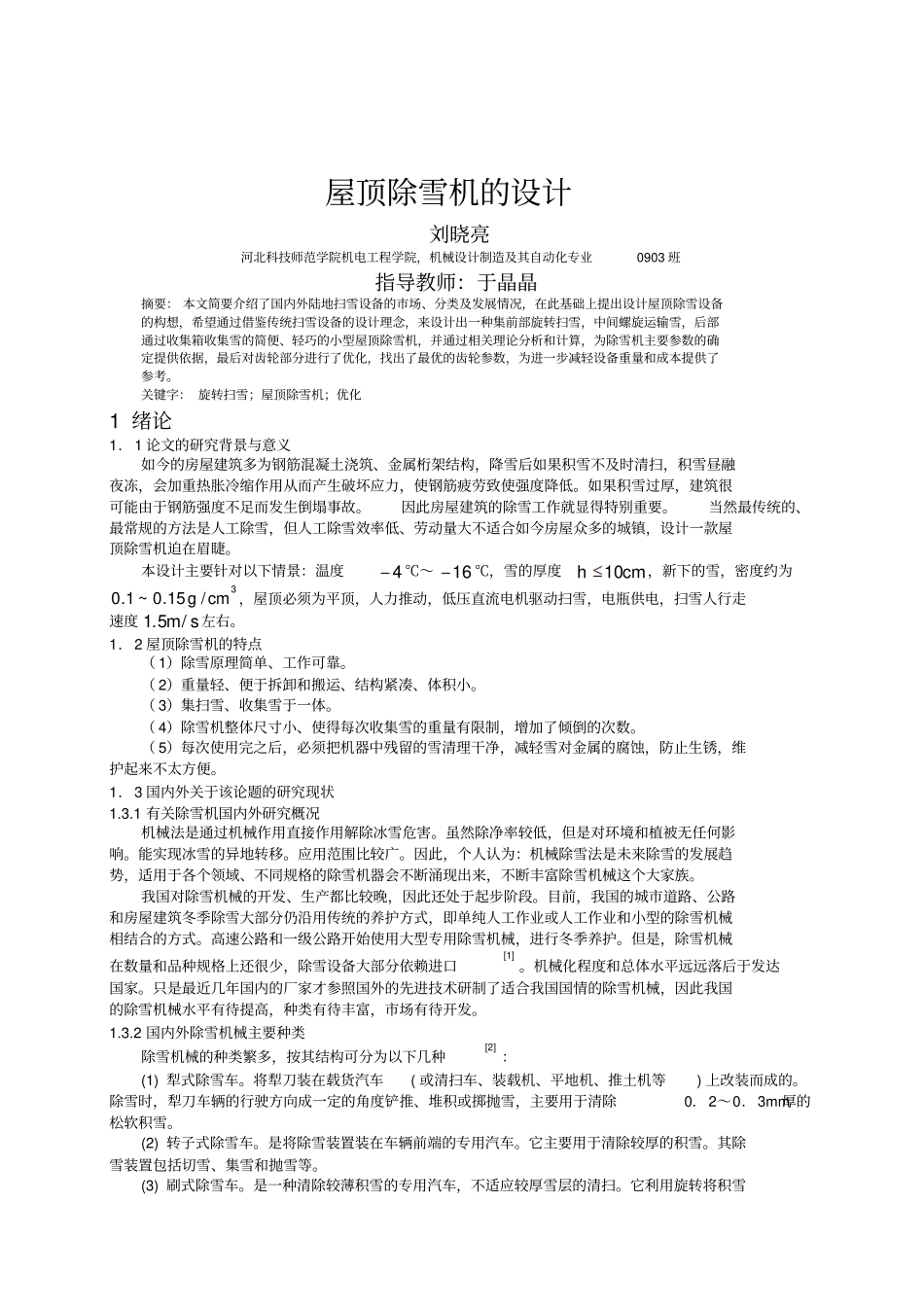

屋顶除雪机的设计刘晓亮河北科技师范学院机电工程学院,机械设计制造及其自动化专业0903班指导教师:于晶晶摘要:本文简要介绍了国内外陆地扫雪设备的市场、分类及发展情况,在此基础上提出设计屋顶除雪设备的构想,希望通过借鉴传统扫雪设备的设计理念,来设计出一种集前部旋转扫雪,中间螺旋运输雪,后部通过收集箱收集雪的简便、轻巧的小型屋顶除雪机,并通过相关理论分析和计算,为除雪机主要参数的确定提供依据,最后对齿轮部分进行了优化,找出了最优的齿轮参数,为进一步减轻设备重量和成本提供了参考。关键字:旋转扫雪;屋顶除雪机;优化1绪论1.1论文的研究背景与意义如今的房屋建筑多为钢筋混凝土浇筑、金属桁架结构,降雪后如果积雪不及时清扫,积雪昼融夜冻,会加重热胀冷缩作用从而产生破坏应力,使钢筋疲劳致使强度降低。如果积雪过厚,建筑很可能由于钢筋强度不足而发生倒塌事故。因此房屋建筑的除雪工作就显得特别重要。当然最传统的、最常规的方法是人工除雪,但人工除雪效率低、劳动量大不适合如今房屋众多的城镇,设计一款屋顶除雪机迫在眉睫。本设计主要针对以下情景:温度4℃~16℃,雪的厚度cmh10,新下的雪,密度约为3/15.0~1.0cmg,屋顶必须为平顶,人力推动,低压直流电机驱动扫雪,电瓶供电,扫雪人行走速度sm/5.1左右。1.2屋顶除雪机的特点(1)除雪原理简单、工作可靠。(2)重量轻、便于拆卸和搬运、结构紧凑、体积小。(3)集扫雪、收集雪于一体。(4)除雪机整体尺寸小、使得每次收集雪的重量有限制,增加了倾倒的次数。(5)每次使用完之后,必须把机器中残留的雪清理干净,减轻雪对金属的腐蚀,防止生锈,维护起来不太方便。1.3国内外关于该论题的研究现状1.3.1有关除雪机国内外研究概况机械法是通过机械作用直接作用解除冰雪危害。虽然除净率较低,但是对环境和植被无任何影响。能实现冰雪的异地转移。应用范围比较广。因此,个人认为:机械除雪法是未来除雪的发展趋势,适用于各个领域、不同规格的除雪机器会不断涌现出来,不断丰富除雪机械这个大家族。我国对除雪机械的开发、生产都比较晚,因此还处于起步阶段。目前,我国的城市道路、公路和房屋建筑冬季除雪大部分仍沿用传统的养护方式,即单纯人工作业或人工作业和小型的除雪机械相结合的方式。高速公路和一级公路开始使用大型专用除雪机械,进行冬季养护。但是,除雪机械在数量和品种规格上还很少,除雪设备大部分依赖进口[1]。机械化程度和总体水平远远落后于发达国家。只是最近几年国内的厂家才参照国外的先进技术研制了适合我国国情的除雪机械,因此我国的除雪机械水平有待提高,种类有待丰富,市场有待开发。1.3.2国内外除雪机械主要种类除雪机械的种类繁多,按其结构可分为以下几种[2]:(1)犁式除雪车。将犁刀装在载货汽车(或清扫车、装载机、平地机、推土机等)上改装而成的。除雪时,犁刀车辆的行驶方向成一定的角度铲推、堆积或掷抛雪,主要用于清除0.2~0.3mm厚的松软积雪。(2)转子式除雪车。是将除雪装置装在车辆前端的专用汽车。它主要用于清除较厚的积雪。其除雪装置包括切雪、集雪和抛雪等。(3)刷式除雪车。是一种清除较薄积雪的专用汽车,不适应较厚雪层的清扫。它利用旋转将积雪扫到路边,亦称扫雪汽车。(4)气流式除雪车。气流式除雪车是用高压气流清除道路和机场的雪,具有生产效率高、抛雪距离远、工作装置可靠的特点。但是噪声大、能耗高,除雪厚度较薄(不大于0.2m)。1.4屋顶除雪机的发展趋势纵观各种除雪机的发展情况,可以预见未来屋顶除雪机的发展方向主要有以下几个方面:(1)、高速度、长使用寿命。高速度即意味着高生产率,材料强度是限制屋顶除雪机使用寿命的主要原因,因此在严格限制设备重量的同时,必须使用那些有足够强度、刚度、耐腐蚀性的材料。(2)、低电能消耗。使用体积小大容量的电瓶和重量轻大功率低能耗的电机,减少更换供电设备的次数,提高设备的连续工作能力。(3)、智能化发展。未来设备不需要人力作为前进动力,人们可以根据扫雪距离、厚度等因素进行设置,使其前进速度,电机输出功率最优匹配。(4)、可折叠性。屋顶除雪决定了设备...
