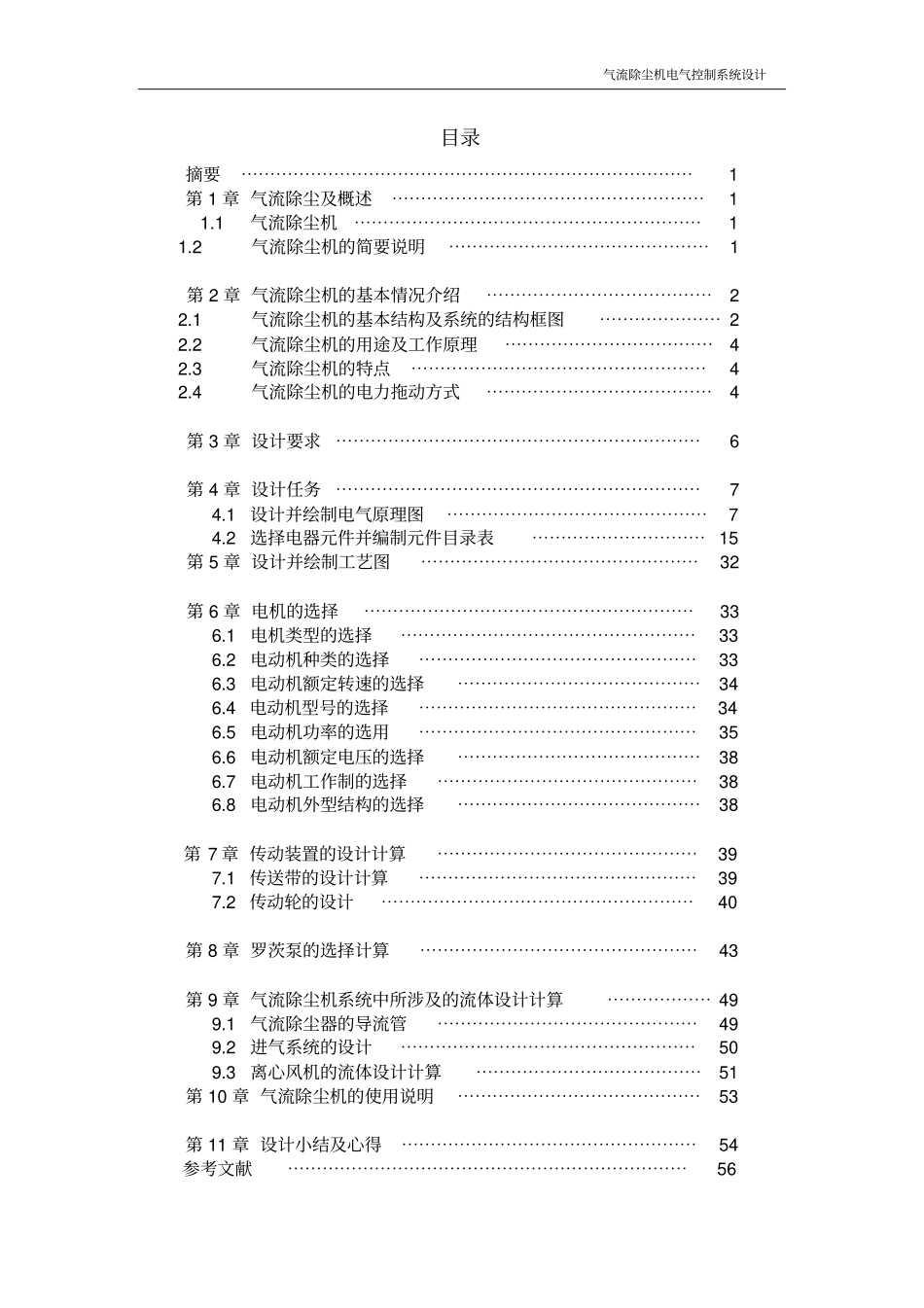

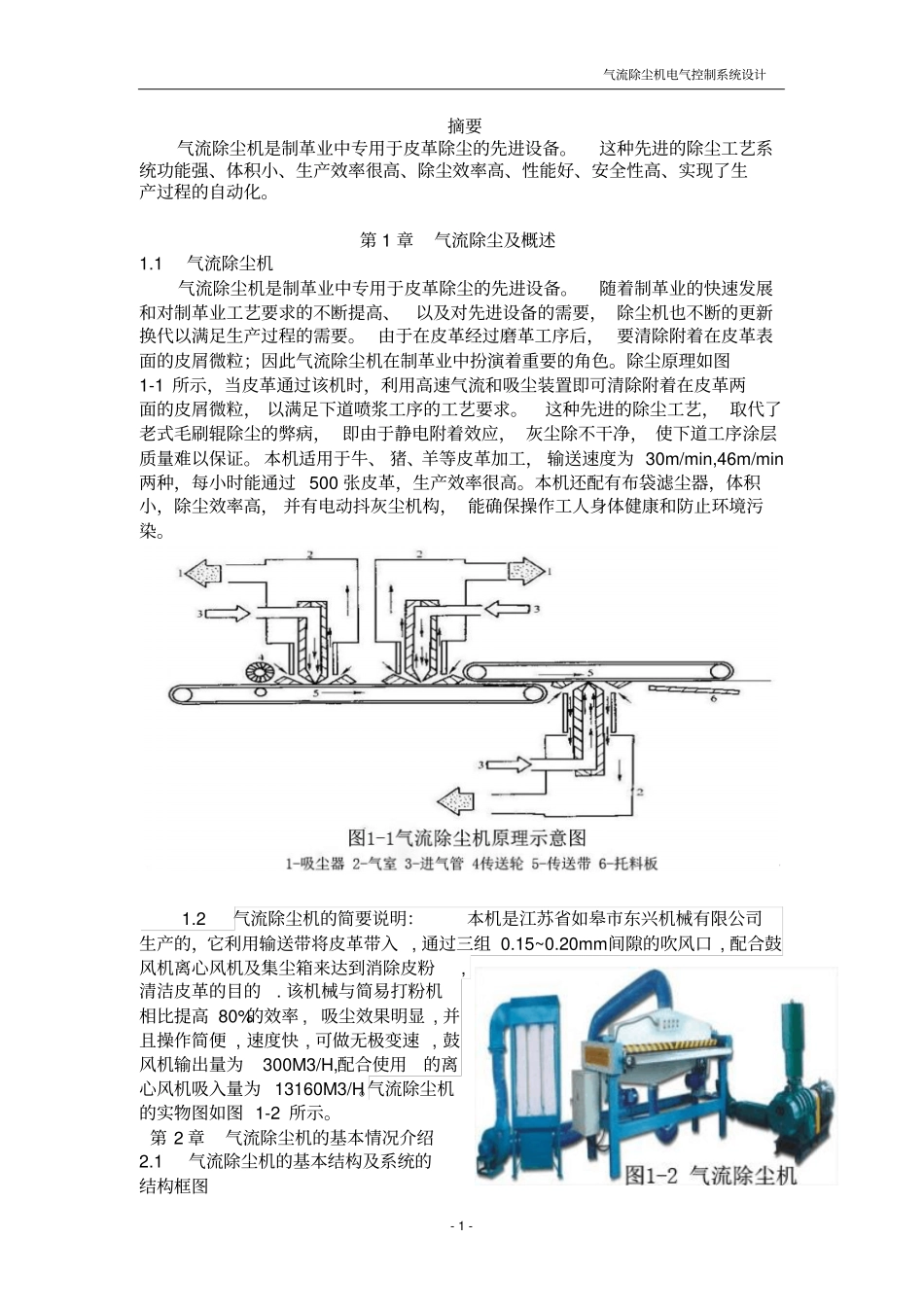

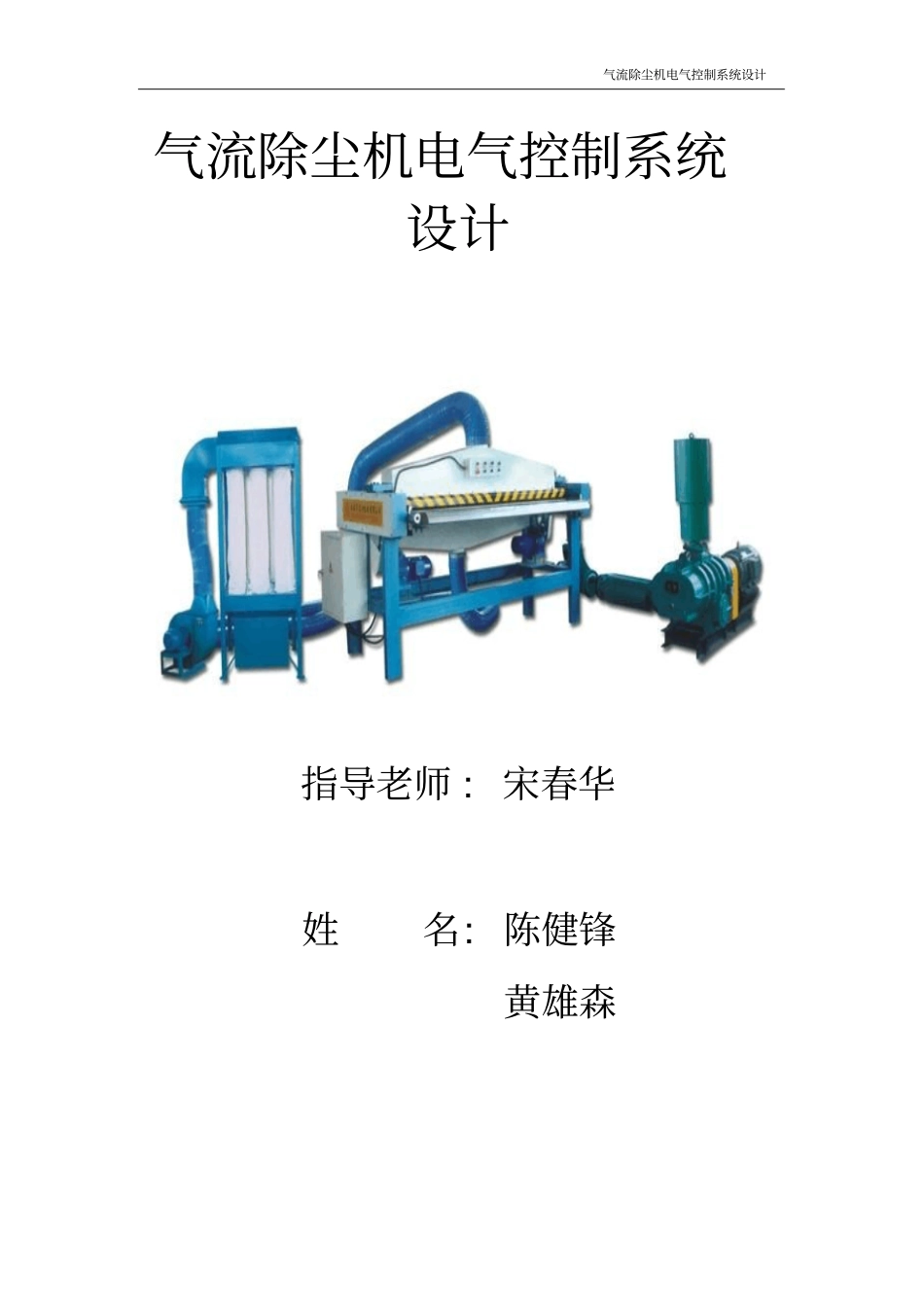

气流除尘机电气控制系统设计气流除尘机电气控制系统设计指导老师:宋春华姓名:陈健锋黄雄森气流除尘机电气控制系统设计目录摘要⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1第1章气流除尘及概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11.1气流除尘机⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11.2气流除尘机的简要说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1第2章气流除尘机的基本情况介绍⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22.1气流除尘机的基本结构及系统的结构框图⋯⋯⋯⋯⋯⋯⋯22.2气流除尘机的用途及工作原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42.3气流除尘机的特点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42.4气流除尘机的电力拖动方式⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4第3章设计要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6第4章设计任务⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯74.1设计并绘制电气原理图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯74.2选择电器元件并编制元件目录表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15第5章设计并绘制工艺图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32第6章电机的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯336.1电机类型的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯336.2电动机种类的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯336.3电动机额定转速的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯346.4电动机型号的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯346.5电动机功率的选用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯356.6电动机额定电压的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯386.7电动机工作制的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯386.8电动机外型结构的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯38第7章传动装置的设计计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯397.1传送带的设计计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯397.2传动轮的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯40第8章罗茨泵的选择计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯43第9章气流除尘机系统中所涉及的流体设计计算⋯⋯⋯⋯⋯⋯499.1气流除尘器的导流管⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯499.2进气系统的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯509.3离心风机的流体设计计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯51第10章气流除尘机的使用说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯53第11章设计小结及心得⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯54参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯56气流除尘机电气控制系统设计-1-摘要气流除尘机是制革业中专用于皮革除尘的先进设备。这种先进的除尘工艺系统功能强、体积小、生产效率很高、除尘效率高、性能好、安全性高、实现了生产过程的自动化。第1章气流除尘及概述1.1气流除尘机气流除尘机是制革业中专用于皮革除尘的先进设备。随着制革业的快速发展和对制革业工艺要求的不断提高、以及对先进设备的需要，除尘机也不断的更新换代以满足生产过程的需要。由于在皮革经过磨革工序后，要清除附着在皮革表面的皮屑微粒；因此气流除尘机在制革业中扮演着重要的角色。除尘原理如图1-1所示，当皮革通过该机时，利用高速气流和吸尘装置即可清除附着在皮革两面的皮屑微粒，以满足下道喷浆工序的工艺要求。这种先进的除尘工艺，取代了老式毛刷辊除尘的弊病，即由于静电附着效应，灰尘除不干净，使下道工序涂层质量难以保证。本机适用于牛、猪、羊等皮革加工，输送速度为30m/min,46m/min两种，每小时能通过500张皮革，生产效率很高。本机还配有布袋滤尘器，体积小，除尘效率高，并有电动抖灰尘机构，能确保操作工人身体健康和防止环境污染。1.2气流除尘机的简要说明：本机是江苏省如皋市东兴机械有限公司生产的，它利用输送带将皮革带入,通过三组0.15~0.20mm间隙的吹风口,配合鼓风机离心风机及集尘箱来达到消除皮粉,清洁皮革的目的.该机械与简易打粉机相比提高80%的效率,吸尘效果明显,并且操作简便,速度快,可做无极变速,鼓风机输出量为300M3/H,配合使用的离心风机吸入量为13160M3/H。气流除尘机的实物图如图1-2所示。第2章气流除尘机的基本情况介绍2.1气流除尘机的基本结构及系统的结构框图气流除尘机电气控制系统设计-2-气流除尘机...
