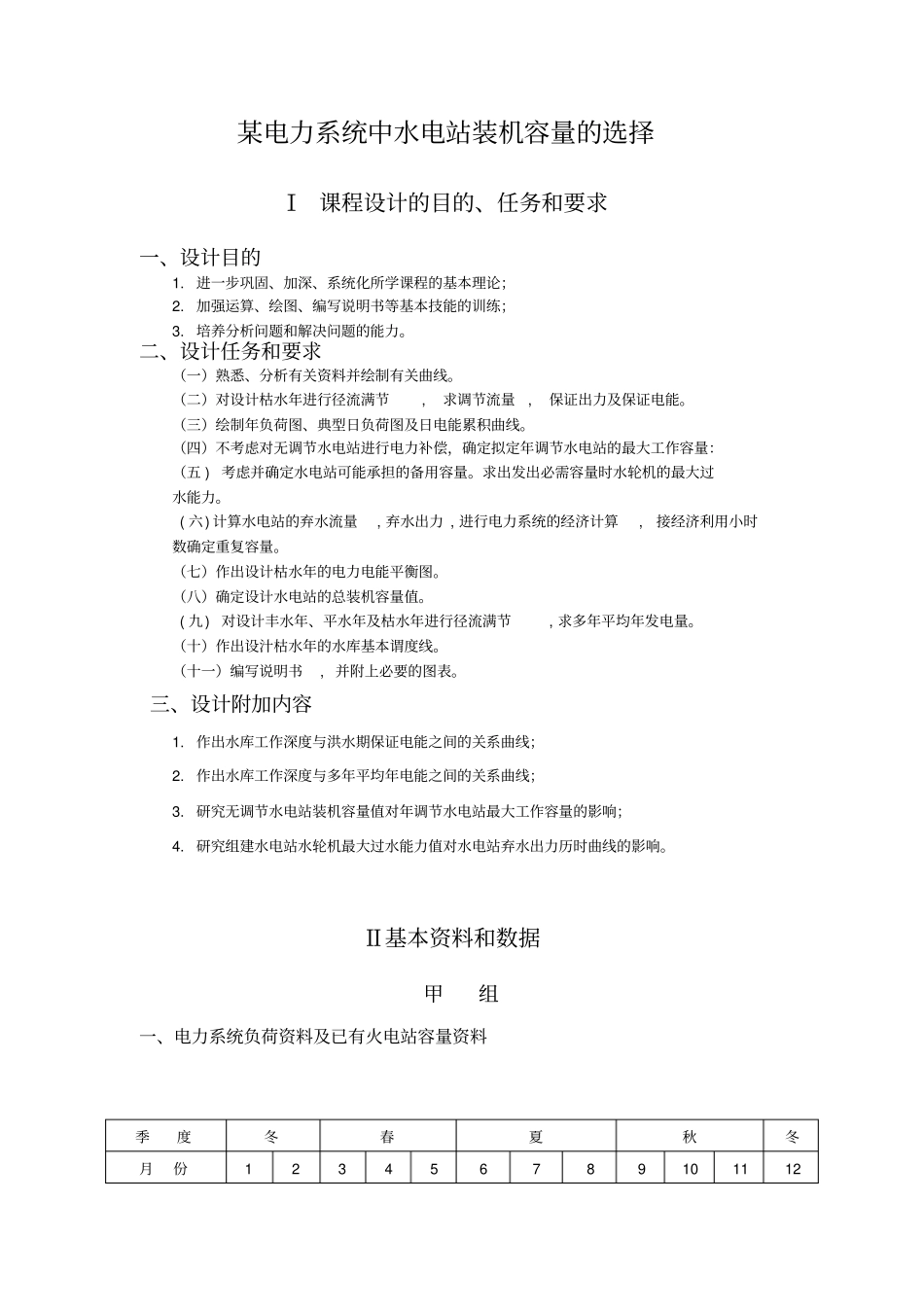

某电力系统中水电站装机容量的选择Ⅰ课程设计的目的、任务和要求一、设计目的1
进一步巩固、加深、系统化所学课程的基本理论；2
加强运算、绘图、编写说明书等基本技能的训练；3
培养分析问题和解决问题的能力
二、设计任务和要求（一）熟悉、分析有关资料并绘制有关曲线
（二）对设计枯水年进行径流满节,求调节流量,保证出力及保证电能
（三）绘制年负荷图、典型日负荷图及日电能累积曲线
（四）不考虑对无调节水电站进行电力补偿，确定拟定年调节水电站的最大工作容量：（五)考虑并确定水电站可能承担的备用容量
求出发出必需容量时水轮机的最大过水能力
(六)计算水电站的弃水流量,弃水出力,进行电力系统的经济计算,接经济利用小时数确定重复容量
（七）作出设计枯水年的电力电能平衡图
（八）确定设计水电站的总装机容量值
(九)对设计丰水年、平水年及枯水年进行径流满节,求多年平均年发电量
（十）作出设汁枯水年的水库基本谓度线
（十一）编写说明书,并附上必要的图表
三、设计附加内容1
作出水库工作深度与洪水期保证电能之间的关系曲线；2
作出水库工作深度与多年平均年电能之间的关系曲线；3
研究无调节水电站装机容量值对年调节水电站最大工作容量的影响；4
研究组建水电站水轮机最大过水能力值对水电站弃水出力历时曲线的影响

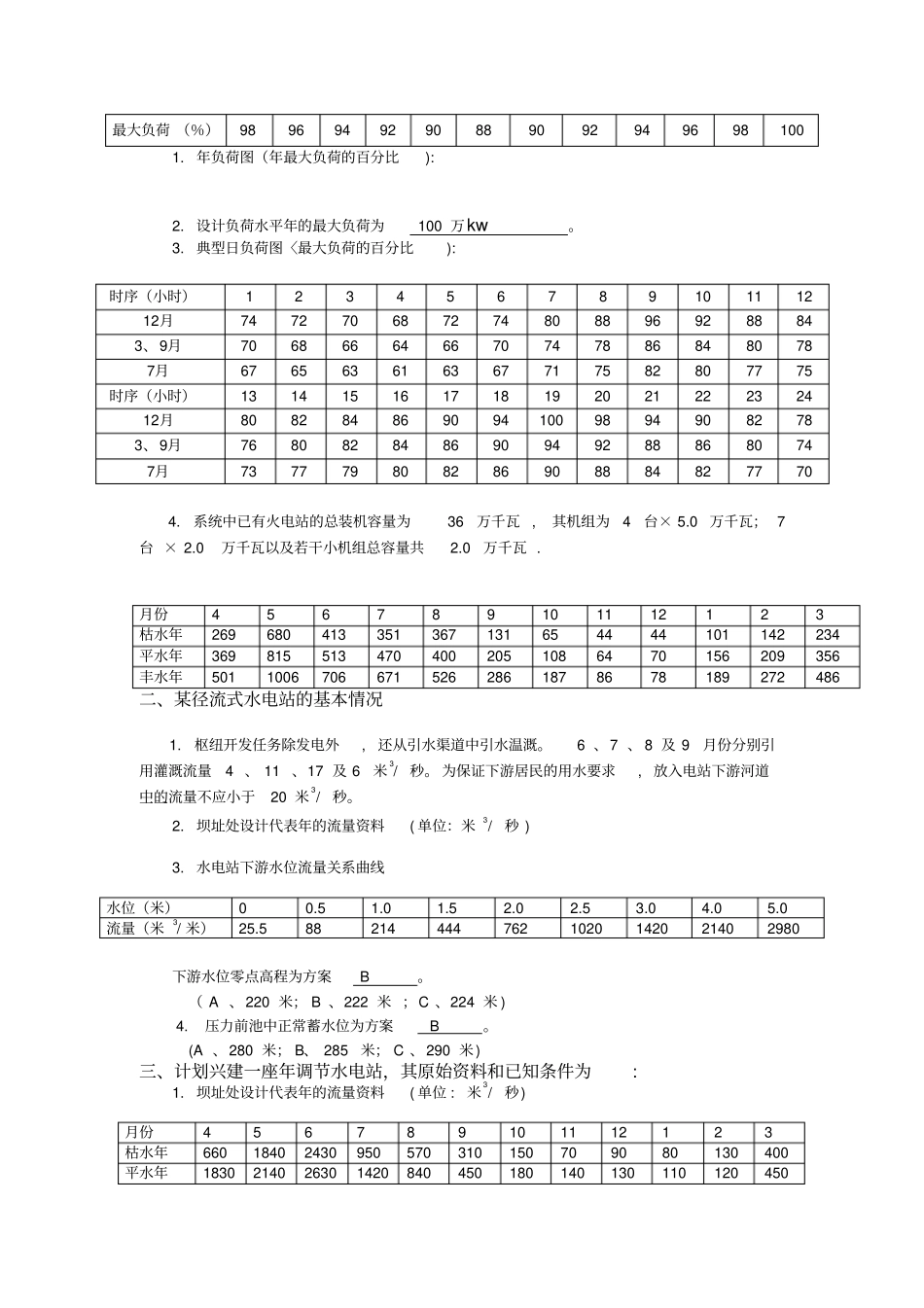

Ⅱ基本资料和数据甲组一、电力系统负荷资料及已有火电站容量资料季度冬春夏秋冬月份1234567891011121
年负荷图（年最大负荷的百分比):2
设计负荷水平年的最大负荷为100万kw
典型日负荷图〈最大负荷的百分比):时序（小时）12345678910111212月7472706872748088969288843、9月7068666466707478868480787月676563616367717582807775时序（小时）13141516171819202122232412月8082
