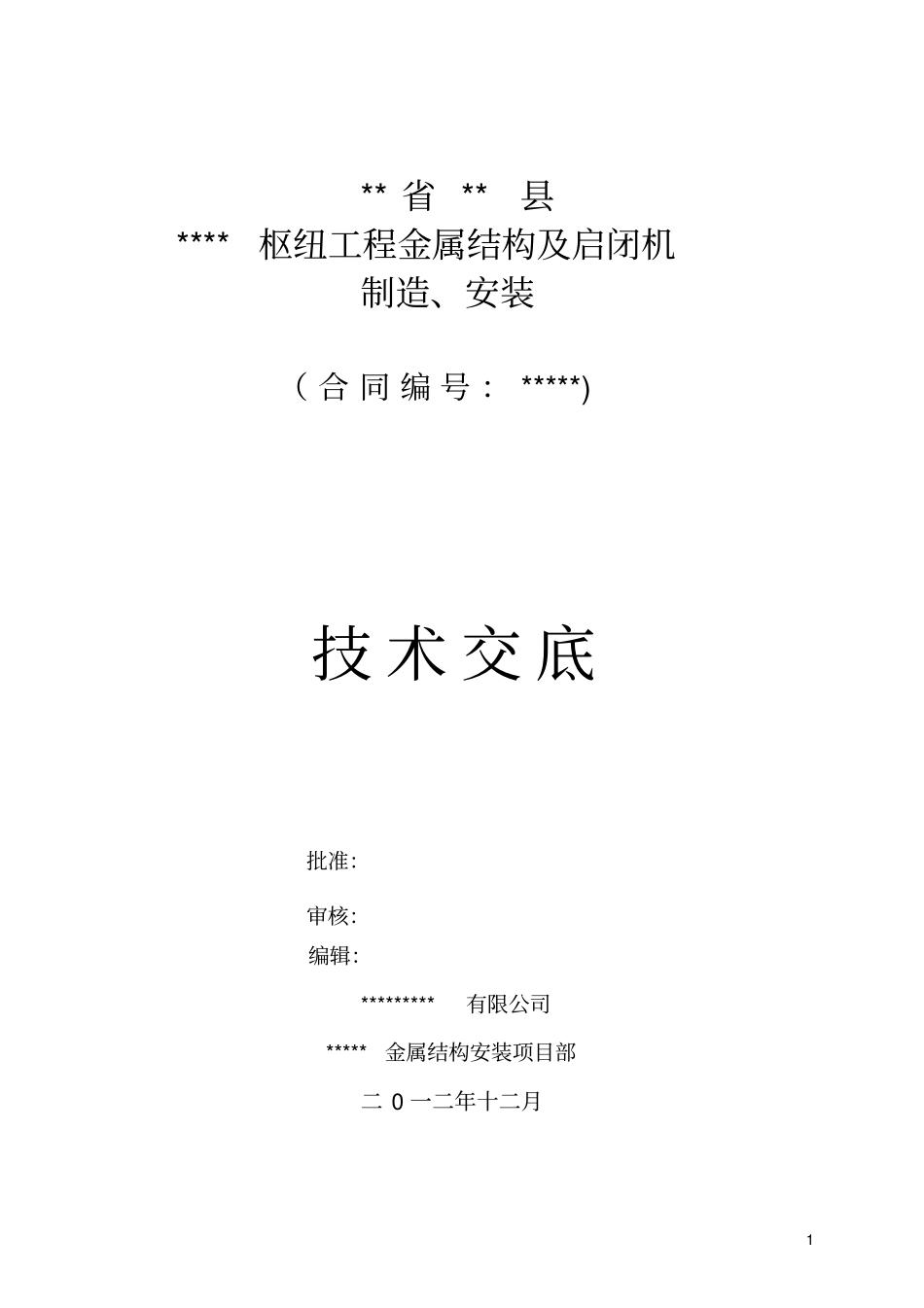

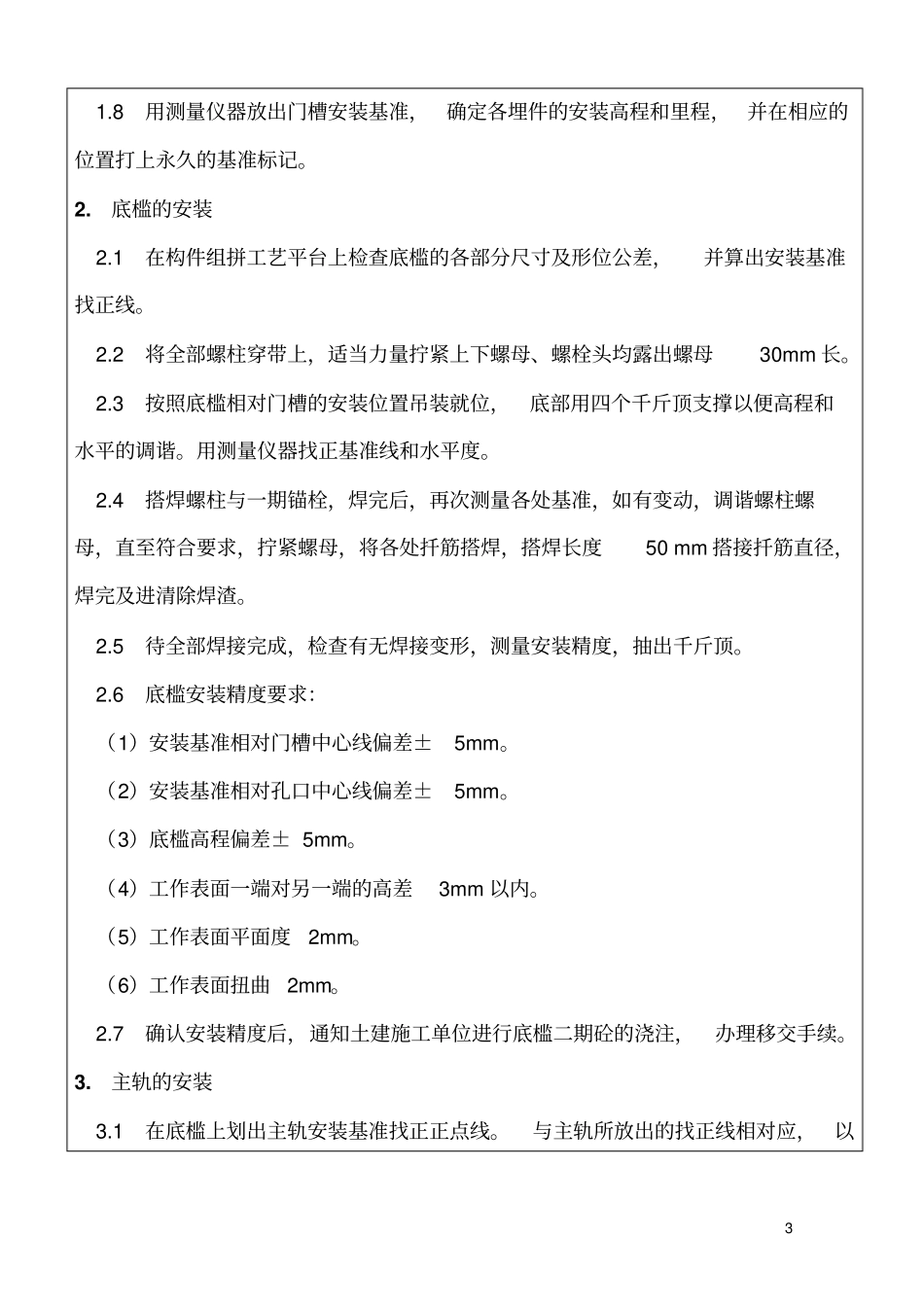

1**省**县****枢纽工程金属结构及启闭机制造、安装（合同编号：*****)技术交底批准：审核：编辑：*********有限公司*****金属结构安装项目部二0一二年十二月2施工技术交底工程名称建设单位监理单位施工单位交底部位金属结构及启闭机安装交底日期交底人签字接受人签字安装顺序：门槽→启闭机→门叶→试验。1.平面闸门门槽的安装。1.1按照设计图样要求，编制闸门的安装工艺和施工计划书。检查土建施工单位预埋在一期混凝土中的锚程位置、坝轴线、孔口中心、高程，确认正确无误。如果有问题，提出书面检查结果报告，报现场监理工程师和业主单位。待解决方案确定，进行下一步施工。1.2在闸门启闭设备处（充分考虑吊装的最简化）搭设埋件的拼装焊接施工平台。按设计图样和制造的具体工地拼装要求进行各埋件的现场拼接，拼接时掌握好拼装基准。保证埋件各构件安装单元的准确性和质量。1.3起吊能力:运用塔吊、卷扬机、汽车吊及其它辅助起重设备。1.4安装顺序：底槛→主轨工作段→反轨工作段→侧轨下段→主轨非工作段→反轨非工作段→侧轨上段。1.5主要辅助器具及设备：千斤顶、葫芦、脚手架、电焊机、氧气、乙炔气，适量的工艺钢板块，支撑块，调谐螺丝等1.6测量检测器具：水平仪、经纬仪、大号铅坠、钢板尺、皮卷尺、墨线仪等。1.7埋件安装前，清除门槽中的杂物。检查一、二期混凝土的结合面凿毛质量，二期混凝土的断面尺寸及预埋锚栓的位置应符合图样要求。31.8用测量仪器放出门槽安装基准，确定各埋件的安装高程和里程，并在相应的位置打上永久的基准标记。2.底槛的安装2.1在构件组拼工艺平台上检查底槛的各部分尺寸及形位公差，并算出安装基准找正线。2.2将全部螺柱穿带上，适当力量拧紧上下螺母、螺栓头均露出螺母30mm长。2.3按照底槛相对门槽的安装位置吊装就位，底部用四个千斤顶支撑以便高程和水平的调谐。用测量仪器找正基准线和水平度。2.4搭焊螺柱与一期锚栓，焊完后，再次测量各处基准，如有变动，调谐螺柱螺母，直至符合要求，拧紧螺母，将各处扦筋搭焊，搭焊长度50mm搭接扦筋直径，焊完及进清除焊渣。2.5待全部焊接完成，检查有无焊接变形，测量安装精度，抽出千斤顶。2.6底槛安装精度要求：（1）安装基准相对门槽中心线偏差±5mm。（2）安装基准相对孔口中心线偏差±5mm。（3）底槛高程偏差±5mm。（4）工作表面一端对另一端的高差3mm以内。（5）工作表面平面度2mm。（6）工作表面扭曲2mm。2.7确认安装精度后，通知土建施工单位进行底槛二期砼的浇注，办理移交手续。3.主轨的安装3.1在底槛上划出主轨安装基准找正正点线。与主轨所放出的找正线相对应，以4便安装时粗调主轨安装位置。3.2吊装就位后，上部两个方向上安装两个调谐螺丝，底部用千斤顶将主轨微顶到位（主轨端部安装基准与底槛上找正线重合），用调谐螺丝调整主轨的垂直度，测量垂直基准线。3.3调整好后，搭焊螺栓与一期锚筋，切除调谐螺丝。3.4校核安装精度，微调各处螺柱螺母，拧紧螺母。3.5主轨安装精要求;（1）主轨安装基准对门槽中心线偏差+2mm～-1mm。（2）主轨安装基准对孔口中心线偏差±2mm。（3）工作表面组合处错位不大于0.5mm。（此项在主轨组合时控制）（4）工作面扭曲控制在2mm内。（5）垂直度2mm。（6）两主轨承压面的不平面度2mm。4.反轨安装4.1在构件组拼工艺平台对反轨进行检查和拼接，单根构件确认合格后才能进行吊装，放出安装找正基准线。4.2在底槛上划出反轨安装基准找正点、线。与反轨所放出的找正线相对应，以便安装时粗调反轨的安装位置。4.3吊装就位后，上部两个方向上安装两个调谐螺丝。底部用千斤顶将反轨微顶到位（反轨端部安装基准与地槛上找正线重合），用调谐螺丝调整反轨下段的垂直度，测量垂直基准线。4.4调整好后，搭焊一期砼锚筋，焊接时随时监视并控制焊接变形。切除调谐螺5丝。4.5反轨安装精度要求：（1）安装基准相对门槽中心偏差+2mm～-1mm。（2）安装基准相对孔口中心线偏差±2mm。（3）工作表面组合处的错位1mm。（4）表面扭曲控制在2mm内。（5）垂直度2mm/6500mm。5.主轨，反轨安装好后，二期砼浇筑前应进行全面的基准和安装精度测量，除各埋件的安装偏差要求外应综合...
