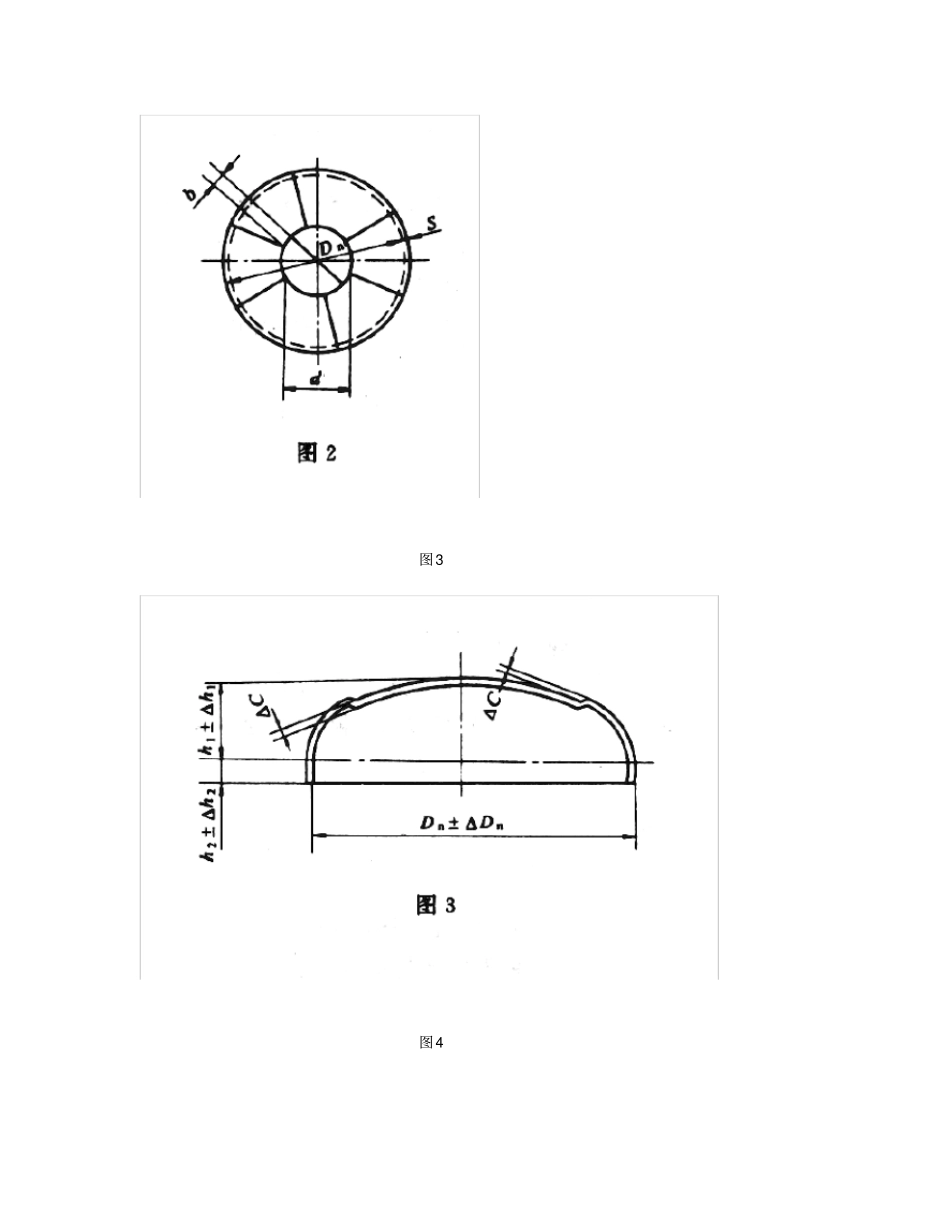

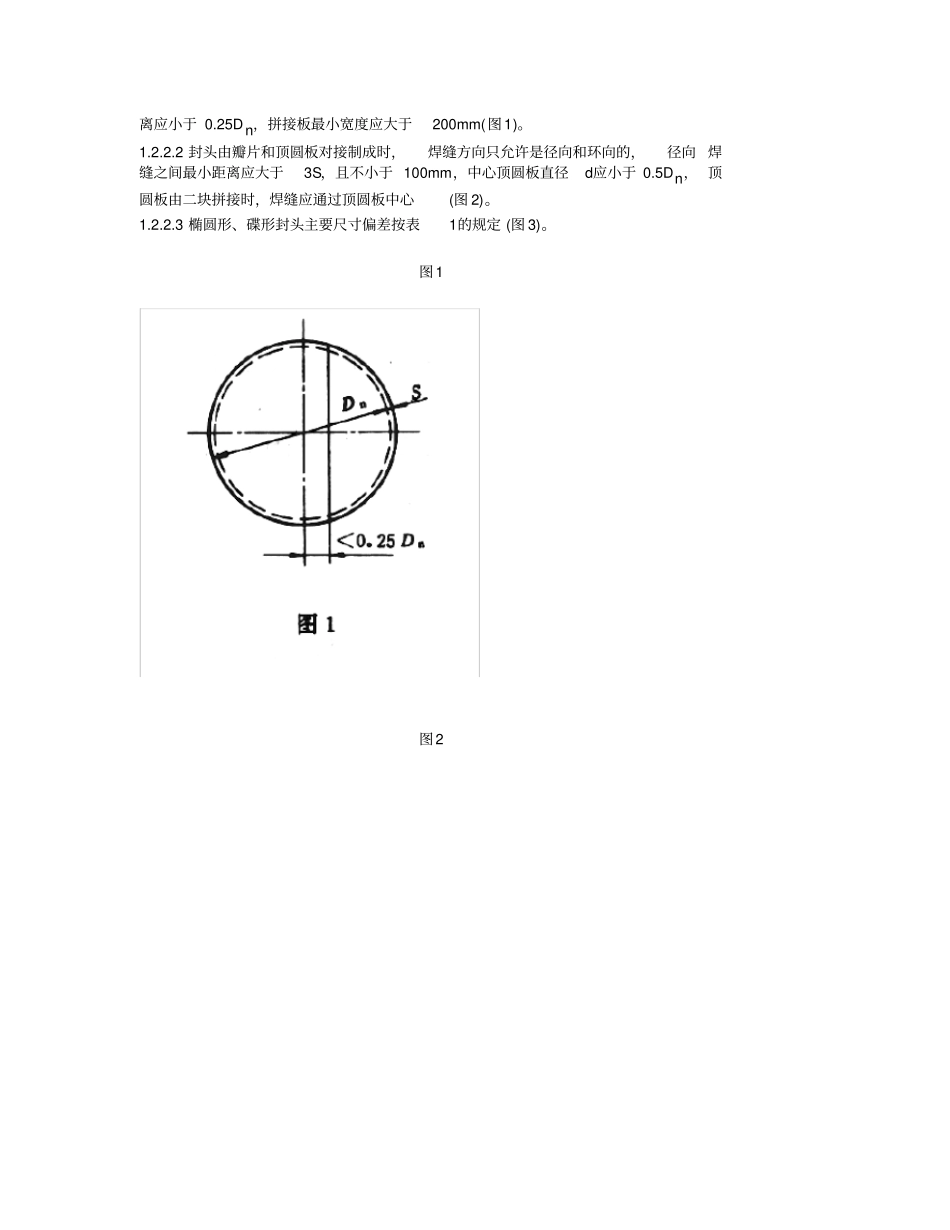

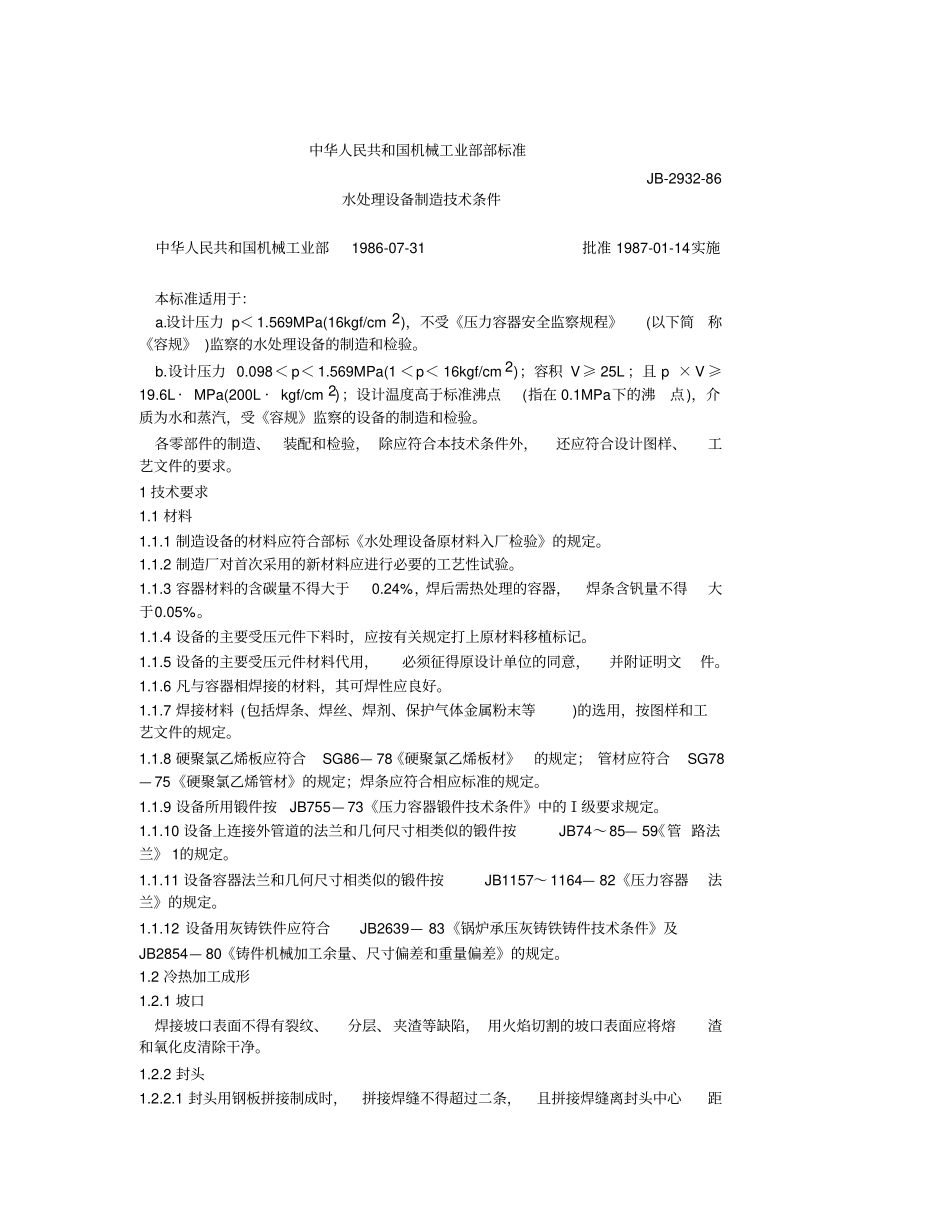

中华人民共和国机械工业部部标准JB-2932-86水处理设备制造技术条件中华人民共和国机械工业部1986-07-31批准1987-01-14实施本标准适用于：a.设计压力p＜1.569MPa(16kgf/cm2)，不受《压力容器安全监察规程》(以下简称《容规》)监察的水处理设备的制造和检验。b.设计压力0.098＜p＜1.569MPa(1＜p＜16kgf/cm2)；容积V≥25L；且p×V≥19.6L·MPa(200L·kgf/cm2)；设计温度高于标准沸点(指在0.1MPa下的沸点)，介质为水和蒸汽，受《容规》监察的设备的制造和检验。各零部件的制造、装配和检验，除应符合本技术条件外，还应符合设计图样、工艺文件的要求。1技术要求1.1材料1.1.1制造设备的材料应符合部标《水处理设备原材料入厂检验》的规定。1.1.2制造厂对首次采用的新材料应进行必要的工艺性试验。1.1.3容器材料的含碳量不得大于0.24%，焊后需热处理的容器，焊条含钒量不得大于0.05%。1.1.4设备的主要受压元件下料时，应按有关规定打上原材料移植标记。1.1.5设备的主要受压元件材料代用，必须征得原设计单位的同意，并附证明文件。1.1.6凡与容器相焊接的材料，其可焊性应良好。1.1.7焊接材料(包括焊条、焊丝、焊剂、保护气体金属粉末等)的选用，按图样和工艺文件的规定。1.1.8硬聚氯乙烯板应符合SG86—78《硬聚氯乙烯板材》的规定；管材应符合SG78—75《硬聚氯乙烯管材》的规定；焊条应符合相应标准的规定。1.1.9设备所用锻件按JB755—73《压力容器锻件技术条件》中的Ⅰ级要求规定。1.1.10设备上连接外管道的法兰和几何尺寸相类似的锻件按JB74～85—59《管路法兰》1的规定。1.1.11设备容器法兰和几何尺寸相类似的锻件按JB1157～1164—82《压力容器法兰》的规定。1.1.12设备用灰铸铁件应符合JB2639—83《锅炉承压灰铸铁铸件技术条件》及JB2854—80《铸件机械加工余量、尺寸偏差和重量偏差》的规定。1.2冷热加工成形1.2.1坡口焊接坡口表面不得有裂纹、分层、夹渣等缺陷，用火焰切割的坡口表面应将熔渣和氧化皮清除干净。1.2.2封头1.2.2.1封头用钢板拼接制成时，拼接焊缝不得超过二条，且拼接焊缝离封头中心距离应小于0.25Dn，拼接板最小宽度应大于200mm(图1)。1.2.2.2封头由瓣片和顶圆板对接制成时，焊缝方向只允许是径向和环向的，径向焊缝之间最小距离应大于3S，且不小于100mm，中心顶圆板直径d应小于0.5Dn，顶圆板由二块拼接时，焊缝应通过顶圆板中心(图2)。1.2.2.3椭圆形、碟形封头主要尺寸偏差按表1的规定(图3)。图1图2图3图4表1mm表2mm1.2.2.4椭圆形、碟形和折边锥形封头的最小壁厚不得小于图样厚度的90%。当图样厚度大于40mm时，最小壁厚不得小于图样厚度的87%。球形封头的最小壁厚不得小于图样厚度的85%。1.2.2.5椭圆形、碟形、折边锥形封头的直边部分上的纵向皱折深度不得大于1.5mm。1.2.2.6球壳或球形封头主要尺寸偏差按表2的规定(图4)。1.2.3筒节1.2.3.1纵向焊缝条数见表3。表31.2.3.2两拼接纵向焊缝中心线间的弧长不小于300mm。1.2.3.3厚度相等的单层钢板纵焊缝的对口错边量(图5)b≤10%S，且不大于3mm.1.2.3.4厚度相等的复合钢板纵焊缝的对口错边量(图6)b≤10%S，且不大于2mm。图5图6图7图81.2.3.5对接纵焊缝处形成的棱角度E≤0.1S+2mm，且不大于5mm，用弦长等于16Dn，且不小于300mm的内样板或外样板检查(图7)。1.2.3.6同一横截面上最大与最小直径之差，应不大于该截面直径的1%，且不大于25mm(图8)，有开孔补强时应距补强圈边缘100mm以外的位置测量。1.2.3.7筒体的几何形状和尺寸偏差按表4的规定(图9)。表4mm1.2.4法兰1.2.4.1管路法兰(或平盖)的加工按JB74～85—59《管路法兰》的规定。1.2.4.2受《容规》监察的设备的筒体法兰的加工按JB1157～1160—82《压力容器法兰》的规定。图91.2.5组装1.2.5.1设备筒体可由数节对接而成，其中最短一节长度不得小于300mm。1.2.5.2厚度相等的钢板对接时，环向焊缝的对口错边量。a.壁厚S≤6mm时，b≤25%S；b.壁厚6mm＜S≤10mm时，b≤20%S；c.壁厚S＞10mm时，b≤10%S+1mm，且不大于6mm(图10)。1.2.5.3厚度相等的复合钢板对接时，环向焊缝的对口错边量b≤10%，且不大于2mm(图11)。图10图111.2.5.4对接环焊缝处形成的棱角度E≤0.1S+2mm，且不大于...
