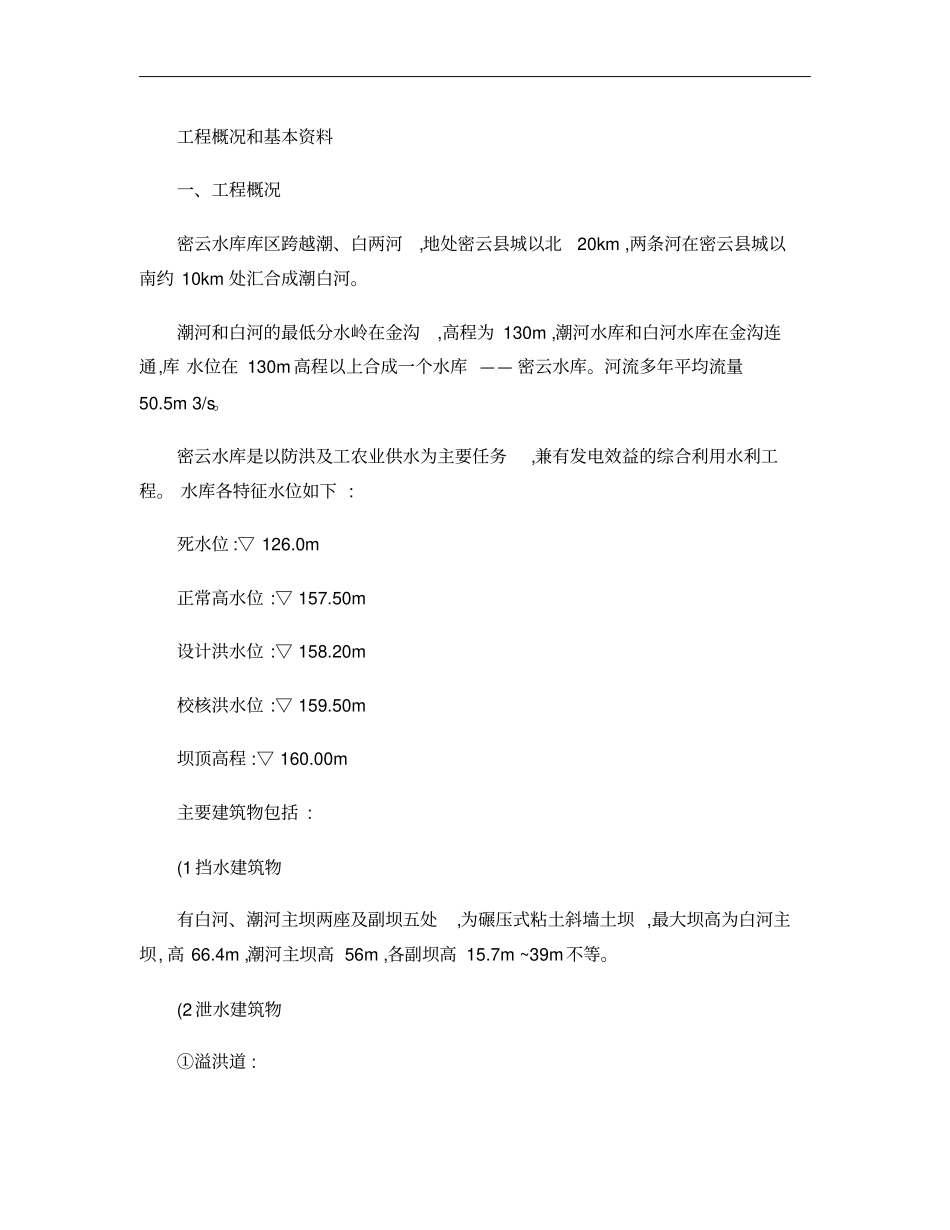

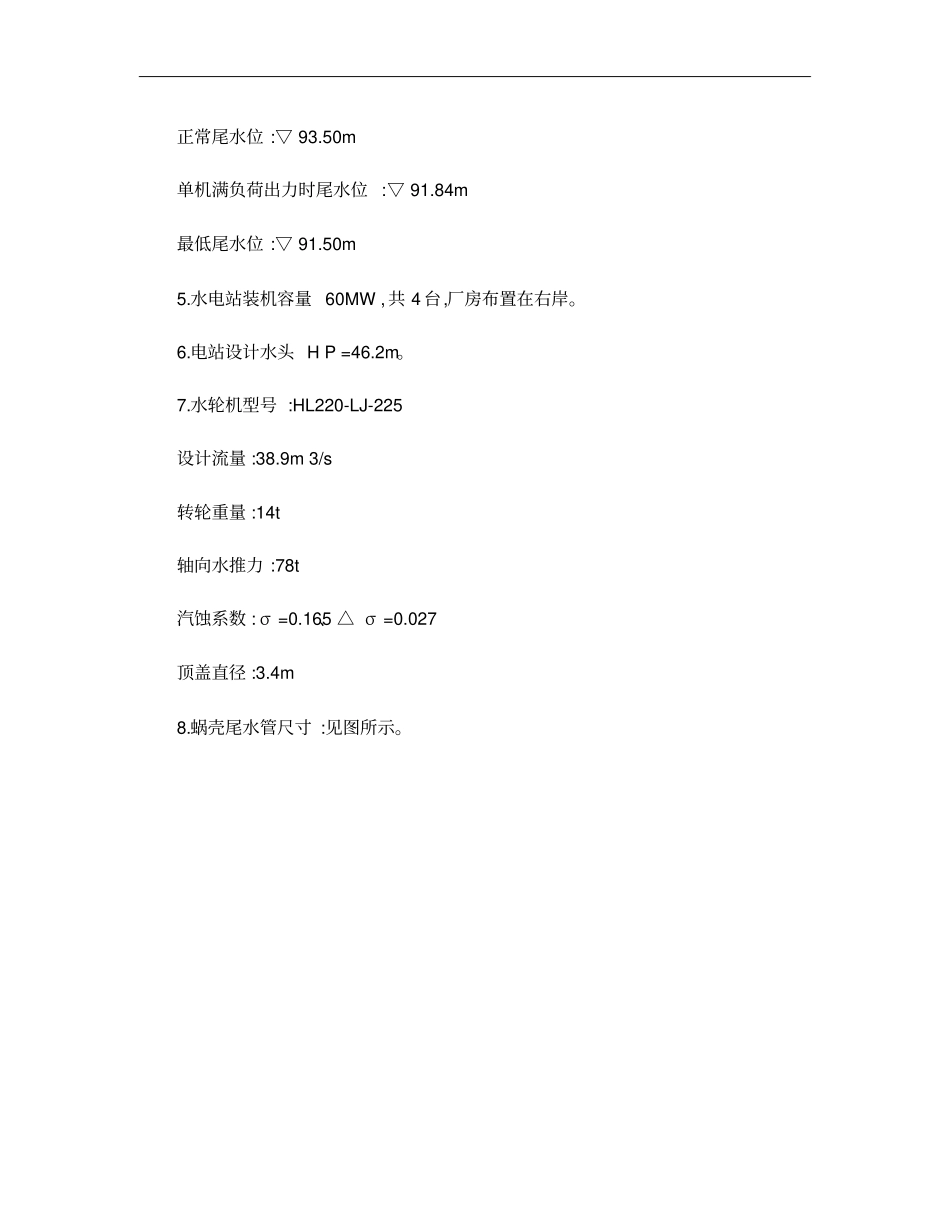

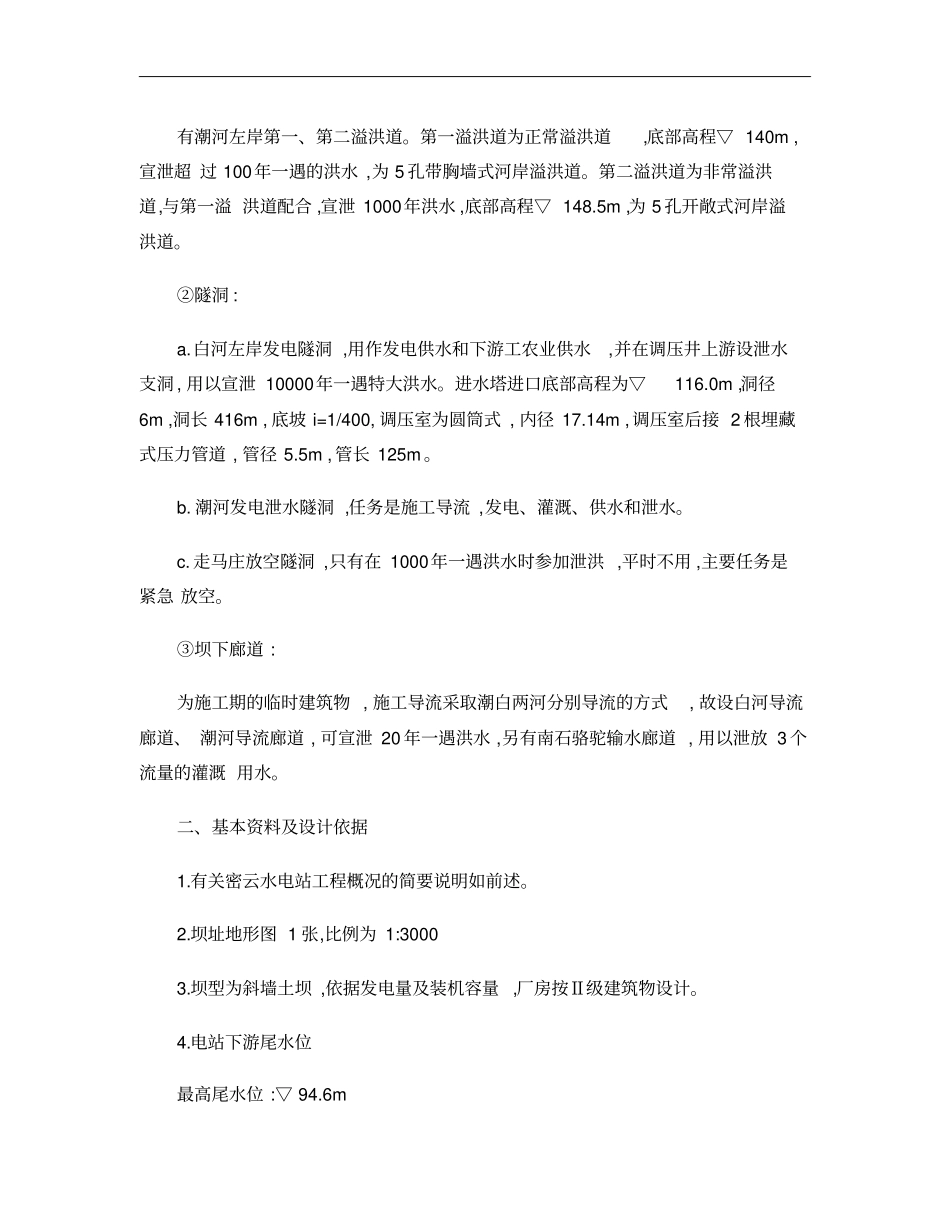

工程概况和基本资料一、工程概况密云水库库区跨越潮、白两河,地处密云县城以北20km,两条河在密云县城以南约10km处汇合成潮白河。潮河和白河的最低分水岭在金沟,高程为130m,潮河水库和白河水库在金沟连通,库水位在130m高程以上合成一个水库——密云水库。河流多年平均流量50.5m3/s。密云水库是以防洪及工农业供水为主要任务,兼有发电效益的综合利用水利工程。水库各特征水位如下:死水位:▽126.0m正常高水位:▽157.50m设计洪水位:▽158.20m校核洪水位:▽159.50m坝顶高程:▽160.00m主要建筑物包括:(1挡水建筑物有白河、潮河主坝两座及副坝五处,为碾压式粘土斜墙土坝,最大坝高为白河主坝,高66.4m,潮河主坝高56m,各副坝高15.7m~39m不等。(2泄水建筑物①溢洪道:有潮河左岸第一、第二溢洪道。第一溢洪道为正常溢洪道,底部高程▽140m,宣泄超过100年一遇的洪水,为5孔带胸墙式河岸溢洪道。第二溢洪道为非常溢洪道,与第一溢洪道配合,宣泄1000年洪水,底部高程▽148.5m,为5孔开敞式河岸溢洪道。②隧洞:a.白河左岸发电隧洞,用作发电供水和下游工农业供水,并在调压井上游设泄水支洞,用以宣泄10000年一遇特大洪水。进水塔进口底部高程为▽116.0m,洞径6m,洞长416m,底坡i=1/400,调压室为圆筒式,内径17.14m,调压室后接2根埋藏式压力管道,管径5.5m,管长125m。b.潮河发电泄水隧洞,任务是施工导流,发电、灌溉、供水和泄水。c.走马庄放空隧洞,只有在1000年一遇洪水时参加泄洪,平时不用,主要任务是紧急放空。③坝下廊道:为施工期的临时建筑物,施工导流采取潮白两河分别导流的方式,故设白河导流廊道、潮河导流廊道,可宣泄20年一遇洪水,另有南石骆驼输水廊道,用以泄放3个流量的灌溉用水。二、基本资料及设计依据1.有关密云水电站工程概况的简要说明如前述。2.坝址地形图1张,比例为1:30003.坝型为斜墙土坝,依据发电量及装机容量,厂房按Ⅱ级建筑物设计。4.电站下游尾水位最高尾水位:▽94.6m正常尾水位:▽93.50m单机满负荷出力时尾水位:▽91.84m最低尾水位:▽91.50m5.水电站装机容量60MW,共4台,厂房布置在右岸。6.电站设计水头HP=46.2m。7.水轮机型号:HL220-LJ-225设计流量:38.9m3/s转轮重量:14t轴向水推力:78t汽蚀系数:σ=0.165、△σ=0.027顶盖直径:3.4m8.蜗壳尾水管尺寸:见图所示。5尾水管单位参数示意图(5-19.发电机型号:SF15-28/550风道直径:8.4m定子外径:6.5m转子直径:4.9m转子带轴重:82.6t其他尺寸见图所示。10.蝶阀尺寸:Ф3400mm11.电气主接线:见图所示。输电电压:110kV主变压器型号:SFL-40500/11012.高压开关站面积:长×宽=70×60m213.辅助设备①调速器型号:T-100调速器尺寸:1200×1500×1900mm②油压装置:MHY-1.7油压装置尺寸:Φ1000mm,高2412mm14.机旁盘数量:每台机组4块机旁盘每块尺寸:长×宽×高=800×400×2400mm励磁盘数量:每台机组5块励磁盘每块尺寸:长×宽×高=800×900×1900mm15.对外公路:右岸公路蜗壳主要参数的选择(主要参考《水力机械》第二版,水利水电出版社依据《水力机械》第二版P98知圆断面金属蜗壳的进口断面的包角0??=;蜗壳进口断面的流量mQC39.38=,设计水头=46.2m,故蜗壳的进口断面平均流速cV查《水力机械》第二版P99图4—30(a曲线得VC6.5=。依据水轮机的型号HL220—LJ—225知《水力机械》第二版P162的附表五得:当水轮机的标称直径D1=2250mm时,金属蜗壳的座环外径为3650mm,座环内径为3250mm,因此此金属蜗壳的座环外半径为1925mm,金属蜗壳座环的内半径为1625mm。座环示意图1如图所示:图1座环尺寸单位(mm蜗壳的水力计算1、对于蜗壳进口断面依据《水力机械》第二版P100计算如下:断面的面积:20max657.66.53603459.38360mVQFoCoC=??==?;断面的半径:mFC456.114.3657.6max===πρ;从轴中心线到蜗壳外缘的半径:mrRa837.4456.12925.12maxmax=?+=+=ρ。2、对于中间任一断面(参见规范设i?为从蜗壳鼻端起算至计算断面i处的包角,则该计算断面处:max360QQoii?=;[iaiCr?ρ=+;iiC?ρ=+2iaiRrρ=+。其中:mQ3max657.6=,m456.1max=ρ,mra925.1=。对蜗壳的进口断面而言:0max[aCr?ρ=+-;0maxx/[]?aCr?ρ=+=,分别取i?为0003075.....345、列表计算如下:图2与座环蝶形相切的金属蜗壳圆形断面尺寸尾水管单线...
