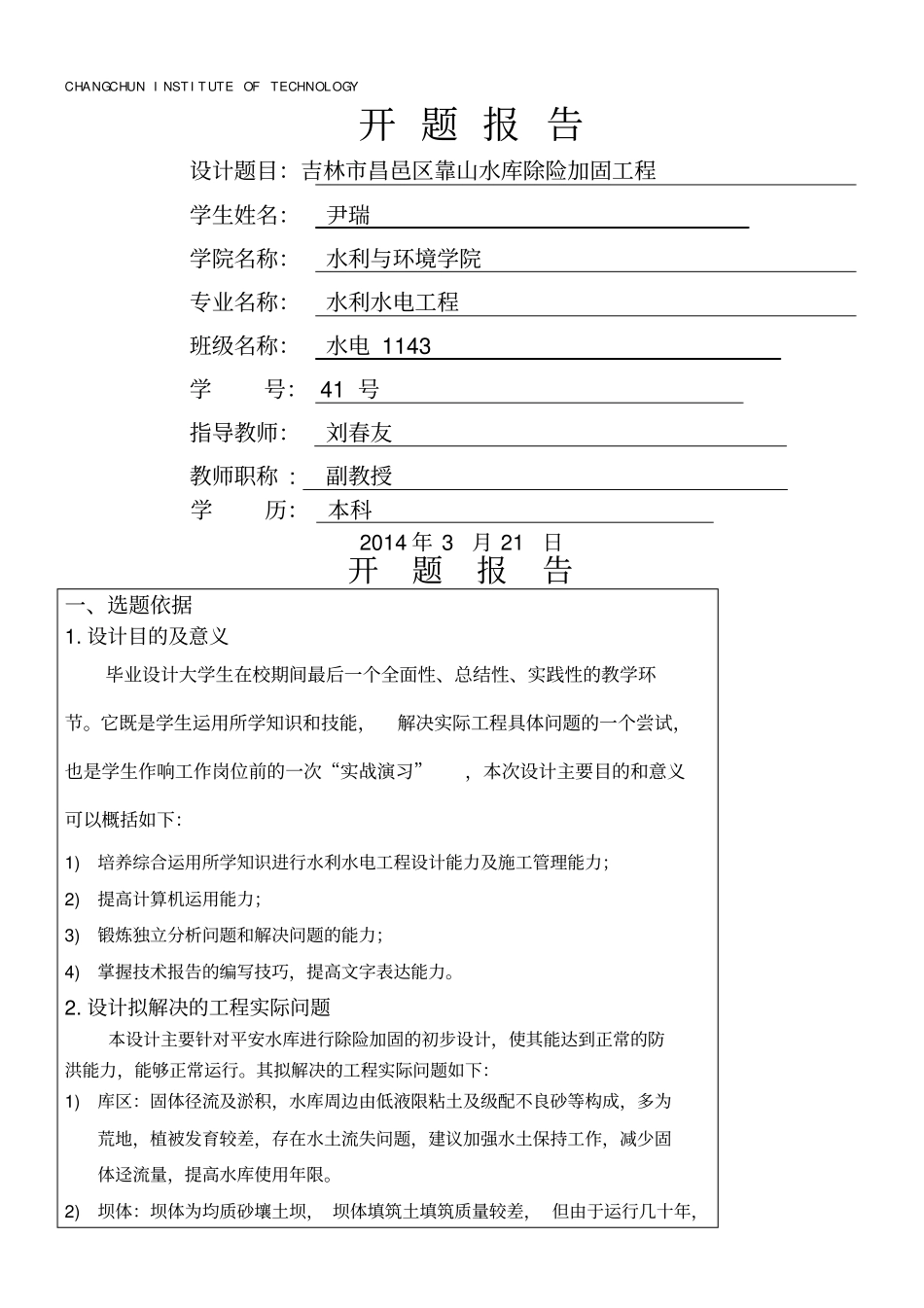

CHANGCHUNINSTITUTEOFTECHNOLOGY开题报告设计题目：吉林市昌邑区靠山水库除险加固工程学生姓名：尹瑞学院名称：水利与环境学院专业名称：水利水电工程班级名称：水电1143学号：41号指导教师：刘春友教师职称:副教授学历：本科2014年3月21日开题报告一、选题依据1.设计目的及意义毕业设计大学生在校期间最后一个全面性、总结性、实践性的教学环节。它既是学生运用所学知识和技能，解决实际工程具体问题的一个尝试，也是学生作响工作岗位前的一次“实战演习”，本次设计主要目的和意义可以概括如下：1)培养综合运用所学知识进行水利水电工程设计能力及施工管理能力；2)提高计算机运用能力；3)锻炼独立分析问题和解决问题的能力；4)掌握技术报告的编写技巧，提高文字表达能力。2.设计拟解决的工程实际问题本设计主要针对平安水库进行除险加固的初步设计，使其能达到正常的防洪能力，能够正常运行。其拟解决的工程实际问题如下：1)库区：固体径流及淤积，水库周边由低液限粘土及级配不良砂等构成，多为荒地，植被发育较差，存在水土流失问题，建议加强水土保持工作，减少固体迳流量，提高水库使用年限。2)坝体：坝体为均质砂壤土坝，坝体填筑土填筑质量较差，但由于运行几十年，沉陷固结已趋于稳定。由于坝坡较陡，坝基有淤泥质低液限粘土，性质较差，故坝坡体存在滑动稳定问题，建议设计采取处理措施；坝体内存在浸润水位，说明坝体土防渗效果较差；坝前坡块石及垫层经多年冻融冻胀，已凌乱不堪，不起护坡作用，建议坝坡全面重新护砌。3)坝基：经几十年固结沉降已趋于稳定，基本不存在沉陷稳定问题。坝基有淤泥质低液限粘土，性质较差，存在抗滑稳定问题，存在渗漏及渗透稳定问题。3.设计拟应用的现场资料综述红土水库位于吉林省蛟河市黄松甸镇东南1km，距蛟河市东南32km处，坝址座落在威虎河上游支流小东沟河上，水库集雨面积5.5km2。是一座以防洪、灌溉为主，结合养鱼综合利用的小（Ⅰ）型水库。水库设计灌溉面积150ha。水库始建于1972年，1975年9月开始续建，1976年土坝基本竣工，1977年修建浆砌石结构的溢洪道和灌溉洞，1989年汛期坝体出现滑坡，水库原设计开题报告洪水标准为50年一遇，校核洪水标准为200年一遇。水库建成后总库容100万m3，正常库容71.25万m3，死库容为3万m3，正常高水位111.9m。水库枢纽由土坝、溢洪道、灌溉洞组成。土坝为砂土料均质坝，坝长260m，最大坝高8.6m，坝顶宽4.0~10.0m，坝顶高程112.38~112.78m；坝前坡比为1:1.81~1:2.0，后坡比为1:1.9~1:2.6。前坡填筑有护坡块石及碎砾石垫层，后坡无护坡。溢洪道位于大坝左侧，结构由浆砌石和钢筋砼组成，共一孔，宽2.5m。由进口段、闸室段、陡坡段和消能段组成。堰顶高程为110.90m，堰型为宽顶堰。灌溉洞位于溢洪道左边墙外，为φ500预制砼涵管，设一孔，底孔尺寸为0.8×1.0m，为钢闸门，洞身全长36m。4.设计拟应用的文献综述查《混凝土结构工程施工及验收规范》GB50204及《水工混凝土施工规范》DL/T5144-2001混凝土质量查《碾压式土石坝设计规范》SL274-2001进行土石坝渗流、抗滑稳定分析，设计土石坝断面。计算风浪爬高，护坡厚度。查《水工建筑物》、《水力学》、《水利水能规划》计算水位流量关系，进行调洪演算。防渗方案的选择在整个设计中是一个重点，因为坝体的渗流存在问题，根据《水工建筑物》可以选择4个方案进行比较。铺盖、帷幕灌浆、防渗心墙都是解决渗流稳定问题的办法，可是在本工程当中，选用透水加重的方法更适合。查《溢洪道设计规范》SL253-2000、《水闸》，进行边墙的设计和抗滑、抗倾计算。查《水利水电工程施工组织设计手册》、《水利水电工程施工手册》，进行施工组织设计，安排工期。5.设计相关技术的国内外现状从建国初到20世纪末，我国已建成各类型的水库8万余座。其中中小型水库所占比例较高。由于水库修建时间长，中小型水库修筑时间短、缺乏专业的勘开题报告察、图纸设计及施工经验，保留的设计资料很少，不但不能达到水库原有的功用，反而成为威胁区域居民生命财产安全和区域和谐的危险因素。随着国家综合实力的不断提升，政府相关职能部门也在不断加强国内中小型水库的管理力度...
