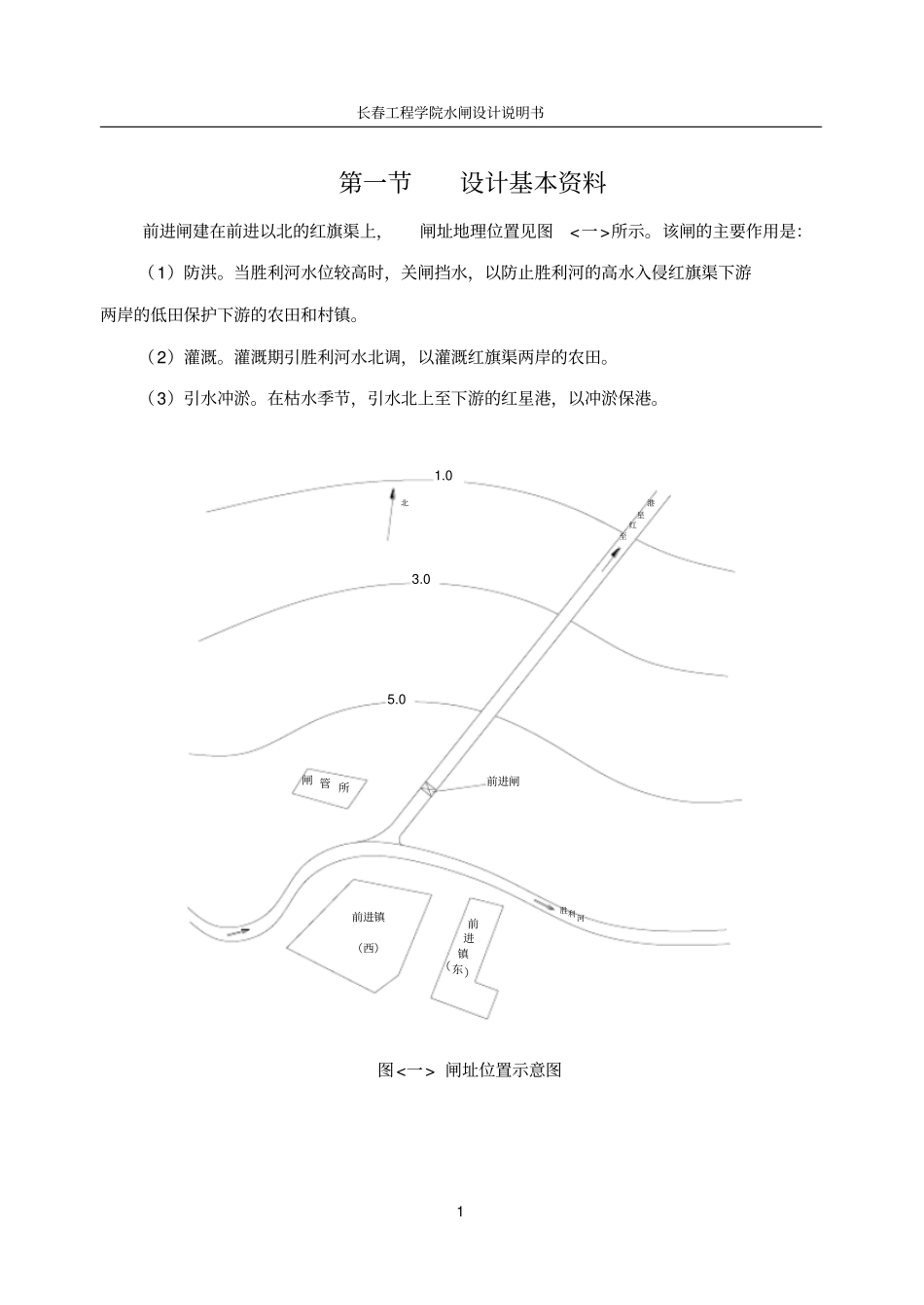

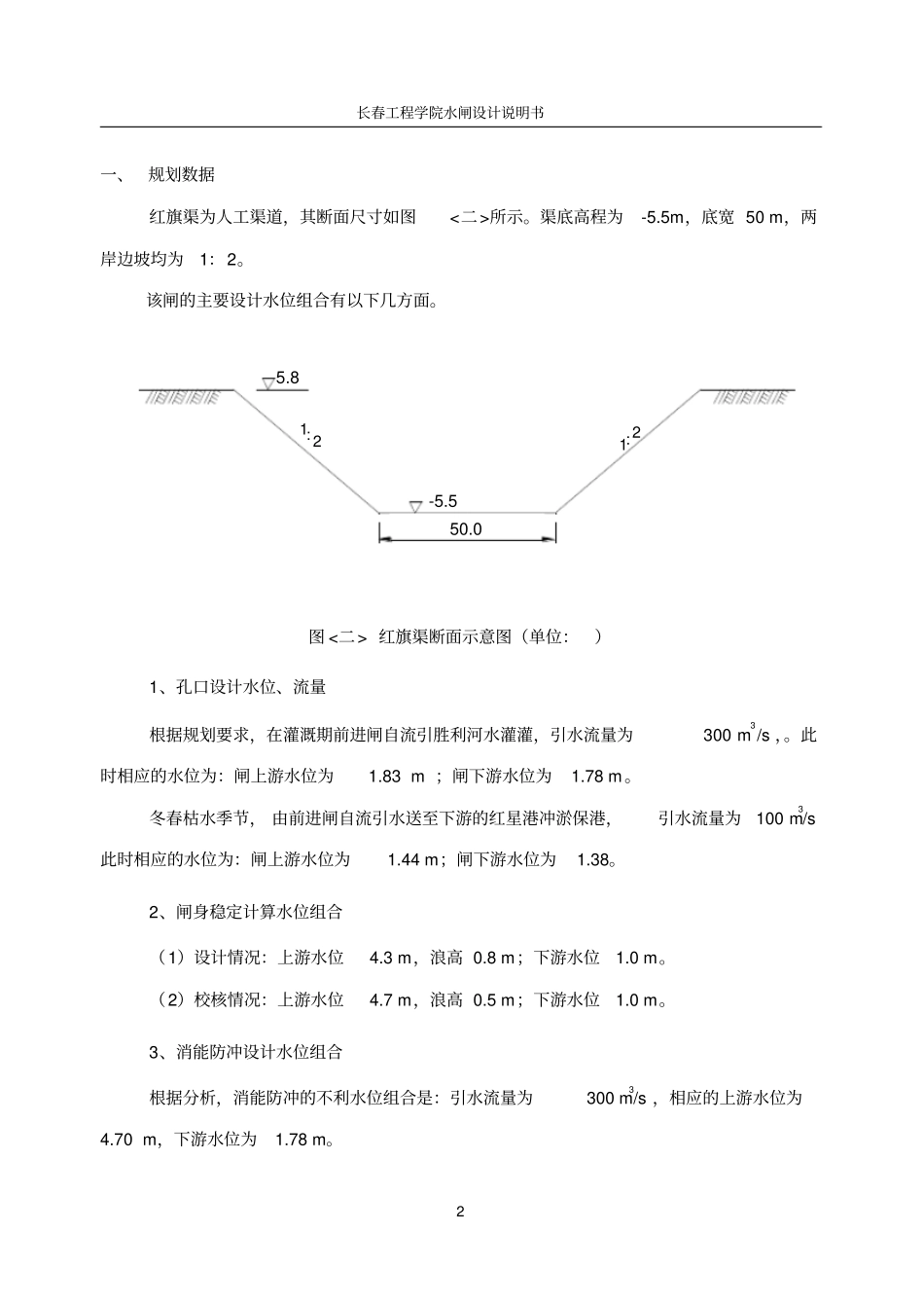

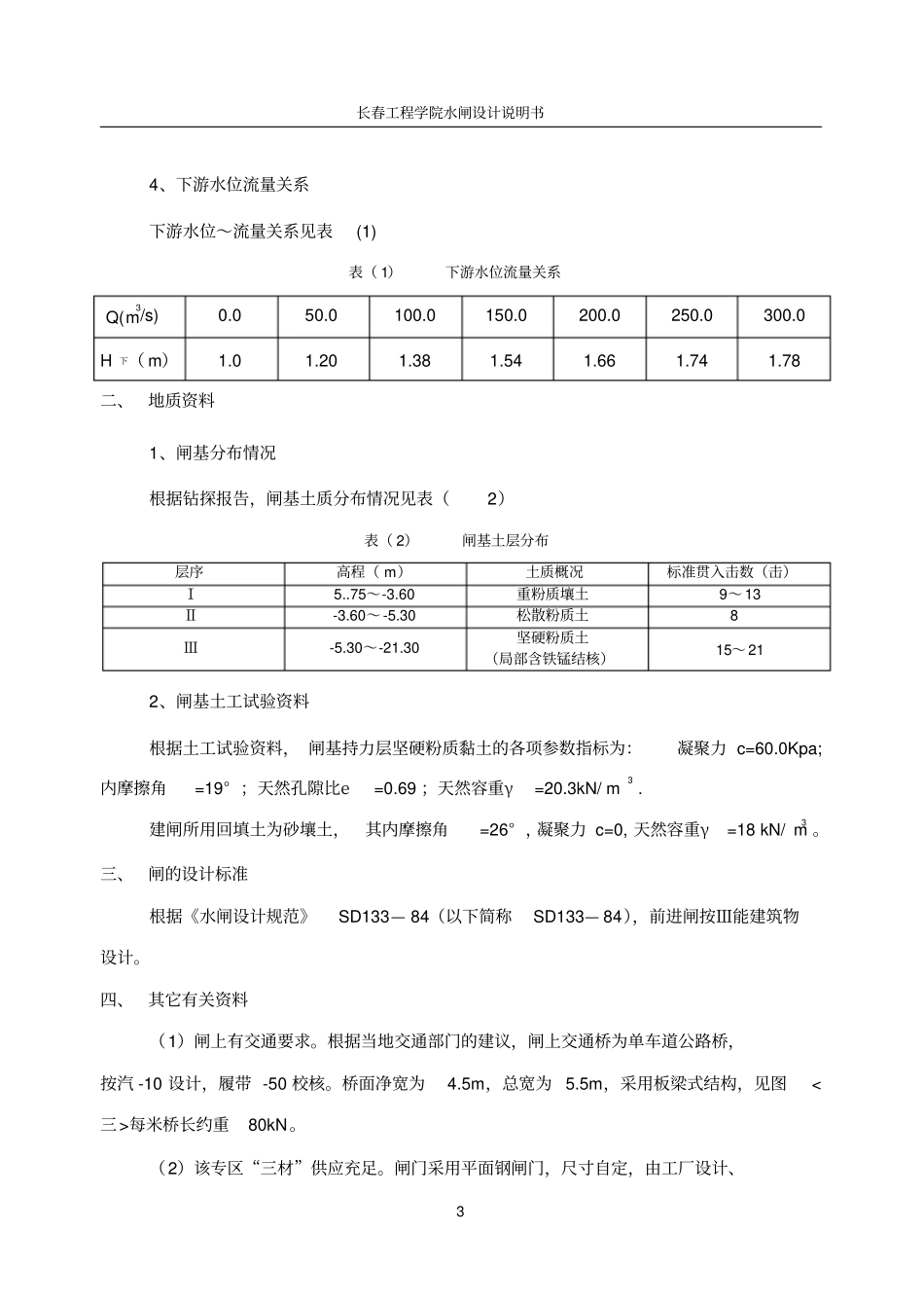

长春工程学院水闸设计说明书1第一节设计基本资料前进闸建在前进以北的红旗渠上，闸址地理位置见图<一>所示。该闸的主要作用是：（1）防洪。当胜利河水位较高时，关闸挡水，以防止胜利河的高水入侵红旗渠下游两岸的低田保护下游的农田和村镇。（2）灌溉。灌溉期引胜利河水北调，以灌溉红旗渠两岸的农田。（3）引水冲淤。在枯水季节，引水北上至下游的红星港，以冲淤保港。图<一>闸址位置示意图至红星港北5.03.01.0前进闸胜利河前进镇（东）前进镇（西）闸管所长春工程学院水闸设计说明书2一、规划数据红旗渠为人工渠道，其断面尺寸如图<二>所示。渠底高程为-5.5m，底宽50m，两岸边坡均为1：2。该闸的主要设计水位组合有以下几方面。图<二>红旗渠断面示意图（单位：）1、孔口设计水位、流量根据规划要求，在灌溉期前进闸自流引胜利河水灌灌，引水流量为300m3/s，。此时相应的水位为：闸上游水位为1.83m；闸下游水位为1.78m。冬春枯水季节，由前进闸自流引水送至下游的红星港冲淤保港，引水流量为100m3/s此时相应的水位为：闸上游水位为1.44m；闸下游水位为1.38。2、闸身稳定计算水位组合（1）设计情况：上游水位4.3m，浪高0.8m；下游水位1.0m。（2）校核情况：上游水位4.7m，浪高0.5m；下游水位1.0m。3、消能防冲设计水位组合根据分析，消能防冲的不利水位组合是：引水流量为300m3/s，相应的上游水位为4.70m，下游水位为1.78m。50.01:21:2-5.55.8长春工程学院水闸设计说明书34、下游水位流量关系下游水位～流量关系见表(1)表（1）下游水位流量关系二、地质资料1、闸基分布情况根据钻探报告，闸基土质分布情况见表（2）表（2）闸基土层分布层序高程（m）土质概况标准贯入击数（击）Ⅰ5..75～-3.60重粉质壤土9～13Ⅱ-3.60～-5.30松散粉质土8Ⅲ-5.30～-21.30坚硬粉质土（局部含铁锰结核）15～212、闸基土工试验资料根据土工试验资料，闸基持力层坚硬粉质黏土的各项参数指标为：凝聚力c=60.0Kpa;内摩擦角=19°；天然孔隙比е=0.69；天然容重γ=20.3kN/m3.建闸所用回填土为砂壤土，其内摩擦角=26°，凝聚力c=0,天然容重γ=18kN/m3。三、闸的设计标准根据《水闸设计规范》SD133—84（以下简称SD133—84），前进闸按Ⅲ能建筑物设计。四、其它有关资料（1）闸上有交通要求。根据当地交通部门的建议，闸上交通桥为单车道公路桥，按汽-10设计，履带-50校核。桥面净宽为4.5m，总宽为5.5m，采用板梁式结构，见图<三>每米桥长约重80kN。（2）该专区“三材”供应充足。闸门采用平面钢闸门，尺寸自定，由工厂设计、Q(m3/s)0.050.0100.0150.0200.0250.0300.0H下（m）1.01.201.381.541.661.741.78长春工程学院水闸设计说明书4加工制造。（3）该地区地震设计烈度为6度，故可不考虑地震的影响。（4）该地区风速资料不全，在进行浪压力计算时，建议取消2Li/2hi=10计算。图<三>交通断面图（单位：cm）2%2%5515101105507045137.545137.54570101525450251510长春工程学院水闸设计说明书5第二节枢纽布置前进闸为无坝引水进水闸，整个枢纽主要由引水渠、防沙设施和进水闸等到组成。一、防沙设施闸所在河流为少泥沙河道，故防沙要求不高，仅在引水口设拦沙坎一道即可。拦沙坎高0.8m，底部高程-5.5m，顶高程式-4.7m,迎水面直立，背流坡为1：1的斜坡，其断面图示<四>图<四>枢纽布置图二、引水渠的布置胜利河河岸比较坚稳，引水渠可以尽量短（大约65m），使前进闸靠近胜利河河岸。为了保证有较好的引水效果，引水角取得35°，并将引水口布置在胜利河弯道凹岸顶点偏下游水深较大的地方。为了减轻引水口处和回流，使水流平顺地进入引水口，引水口的上下游边角修成圆弧形。引水渠在平面上布置成不对称地向下游收缩的喇叭状，见图<四>三、水闸进水闸（前进闸）为带胸墙的开敞式水闸。共3孔。每孔净宽阔8.5m。胸墙底部高程为2.1m。闸顶高程为5.8m，闸门高程为2.3m.1、闸室段Ⅰ-Ⅰ剖面1：1.0-5.5-4.7155胜利河α=35°ⅠⅠ红旗渠前进闸引水渠拦沙坎长春工程学院水闸设计说明书6河底板为倒π型钢筋混凝土平底板，缝设在底板中央。底板顶面高程为-5.5m，厚0.2m。其顺水流方向长16m。闸墩为钢筋混凝土结构，顺水流方向长与底...
