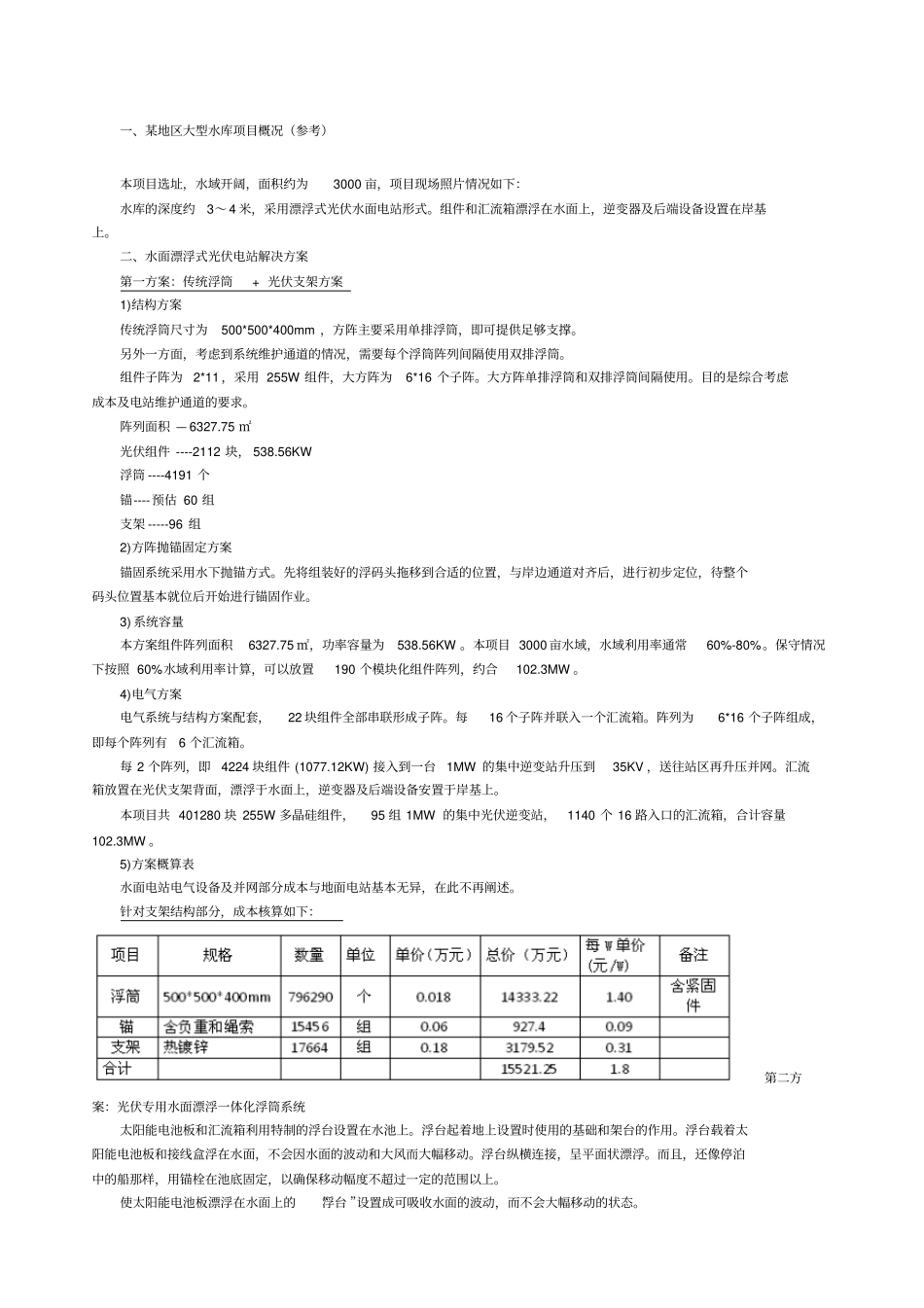

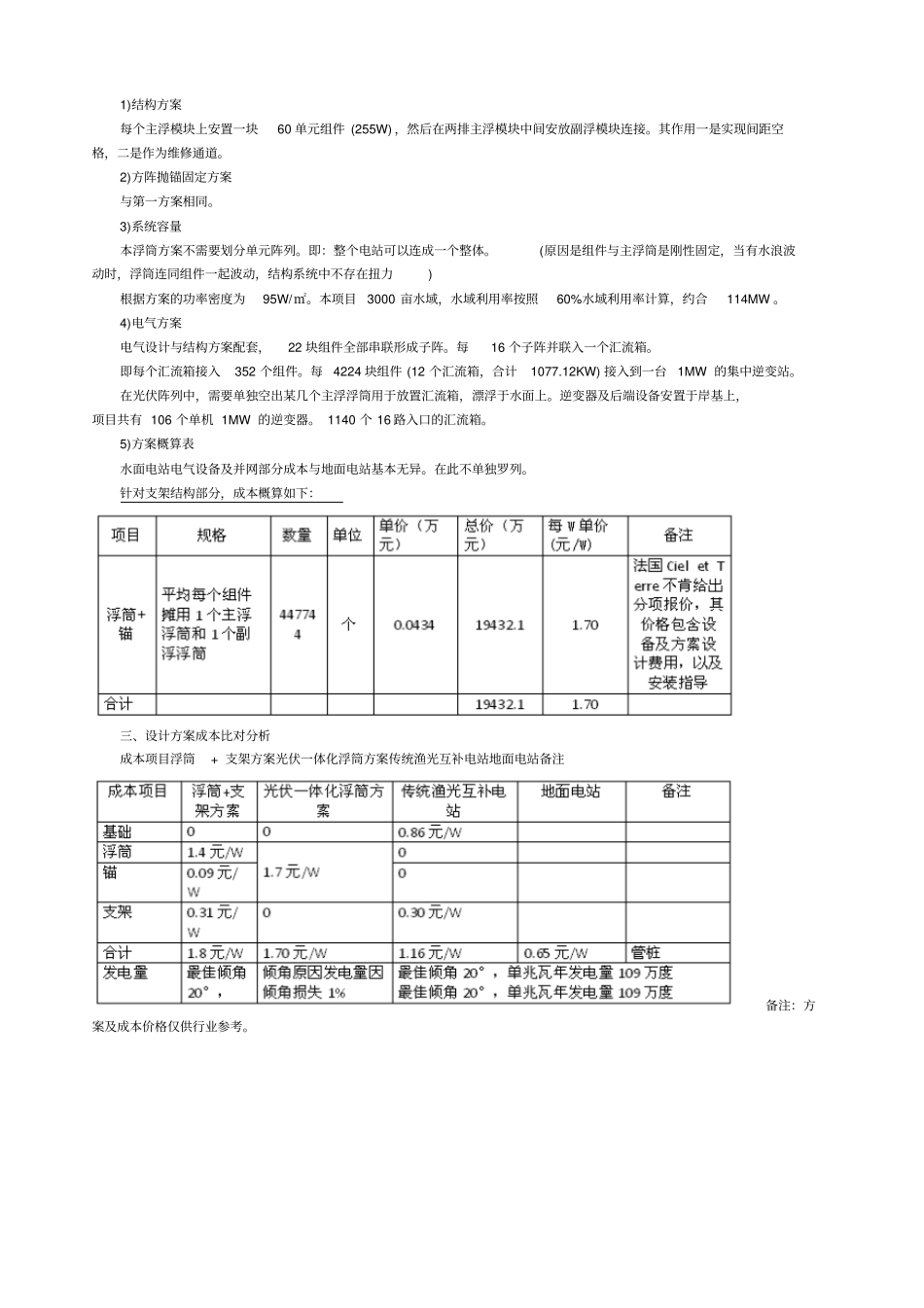

一、某地区大型水库项目概况（参考）本项目选址，水域开阔，面积约为3000亩，项目现场照片情况如下：水库的深度约3～4米，采用漂浮式光伏水面电站形式。组件和汇流箱漂浮在水面上，逆变器及后端设备设置在岸基上。二、水面漂浮式光伏电站解决方案第一方案：传统浮筒+光伏支架方案1)结构方案传统浮筒尺寸为500*500*400mm，方阵主要采用单排浮筒，即可提供足够支撑。另外一方面，考虑到系统维护通道的情况，需要每个浮筒阵列间隔使用双排浮筒。组件子阵为2*11，采用255W组件，大方阵为6*16个子阵。大方阵单排浮筒和双排浮筒间隔使用。目的是综合考虑成本及电站维护通道的要求。阵列面积—6327.75㎡光伏组件----2112块，538.56KW浮筒----4191个锚----预估60组支架-----96组2)方阵抛锚固定方案锚固系统采用水下抛锚方式。先将组装好的浮码头拖移到合适的位置，与岸边通道对齐后，进行初步定位，待整个码头位置基本就位后开始进行锚固作业。3)系统容量本方案组件阵列面积6327.75㎡，功率容量为538.56KW。本项目3000亩水域，水域利用率通常60%-80%。保守情况下按照60%水域利用率计算，可以放置190个模块化组件阵列，约合102.3MW。4)电气方案电气系统与结构方案配套，22块组件全部串联形成子阵。每16个子阵并联入一个汇流箱。阵列为6*16个子阵组成，即每个阵列有6个汇流箱。每2个阵列，即4224块组件(1077.12KW)接入到一台1MW的集中逆变站升压到35KV，送往站区再升压并网。汇流箱放置在光伏支架背面，漂浮于水面上，逆变器及后端设备安置于岸基上。本项目共401280块255W多晶硅组件，95组1MW的集中光伏逆变站，1140个16路入口的汇流箱，合计容量102.3MW。5)方案概算表水面电站电气设备及并网部分成本与地面电站基本无异，在此不再阐述。针对支架结构部分，成本核算如下：第二方案：光伏专用水面漂浮一体化浮筒系统太阳能电池板和汇流箱利用特制的浮台设置在水池上。浮台起着地上设置时使用的基础和架台的作用。浮台载着太阳能电池板和接线盒浮在水面，不会因水面的波动和大风而大幅移动。浮台纵横连接，呈平面状漂浮。而且，还像停泊中的船那样，用锚栓在池底固定，以确保移动幅度不超过一定的范围以上。使太阳能电池板漂浮在水面上的“浮台”设置成可吸收水面的波动，而不会大幅移动的状态。1)结构方案每个主浮模块上安置一块60单元组件(255W)，然后在两排主浮模块中间安放副浮模块连接。其作用一是实现间距空格，二是作为维修通道。2)方阵抛锚固定方案与第一方案相同。3)系统容量本浮筒方案不需要划分单元阵列。即：整个电站可以连成一个整体。(原因是组件与主浮筒是刚性固定，当有水浪波动时，浮筒连同组件一起波动，结构系统中不存在扭力)根据方案的功率密度为95W/㎡。本项目3000亩水域，水域利用率按照60%水域利用率计算，约合114MW。4)电气方案电气设计与结构方案配套，22块组件全部串联形成子阵。每16个子阵并联入一个汇流箱。即每个汇流箱接入352个组件。每4224块组件(12个汇流箱，合计1077.12KW)接入到一台1MW的集中逆变站。在光伏阵列中，需要单独空出某几个主浮浮筒用于放置汇流箱，漂浮于水面上。逆变器及后端设备安置于岸基上，项目共有106个单机1MW的逆变器。1140个16路入口的汇流箱。5)方案概算表水面电站电气设备及并网部分成本与地面电站基本无异。在此不单独罗列。针对支架结构部分，成本概算如下：三、设计方案成本比对分析成本项目浮筒+支架方案光伏一体化浮筒方案传统渔光互补电站地面电站备注备注：方案及成本价格仅供行业参考。
