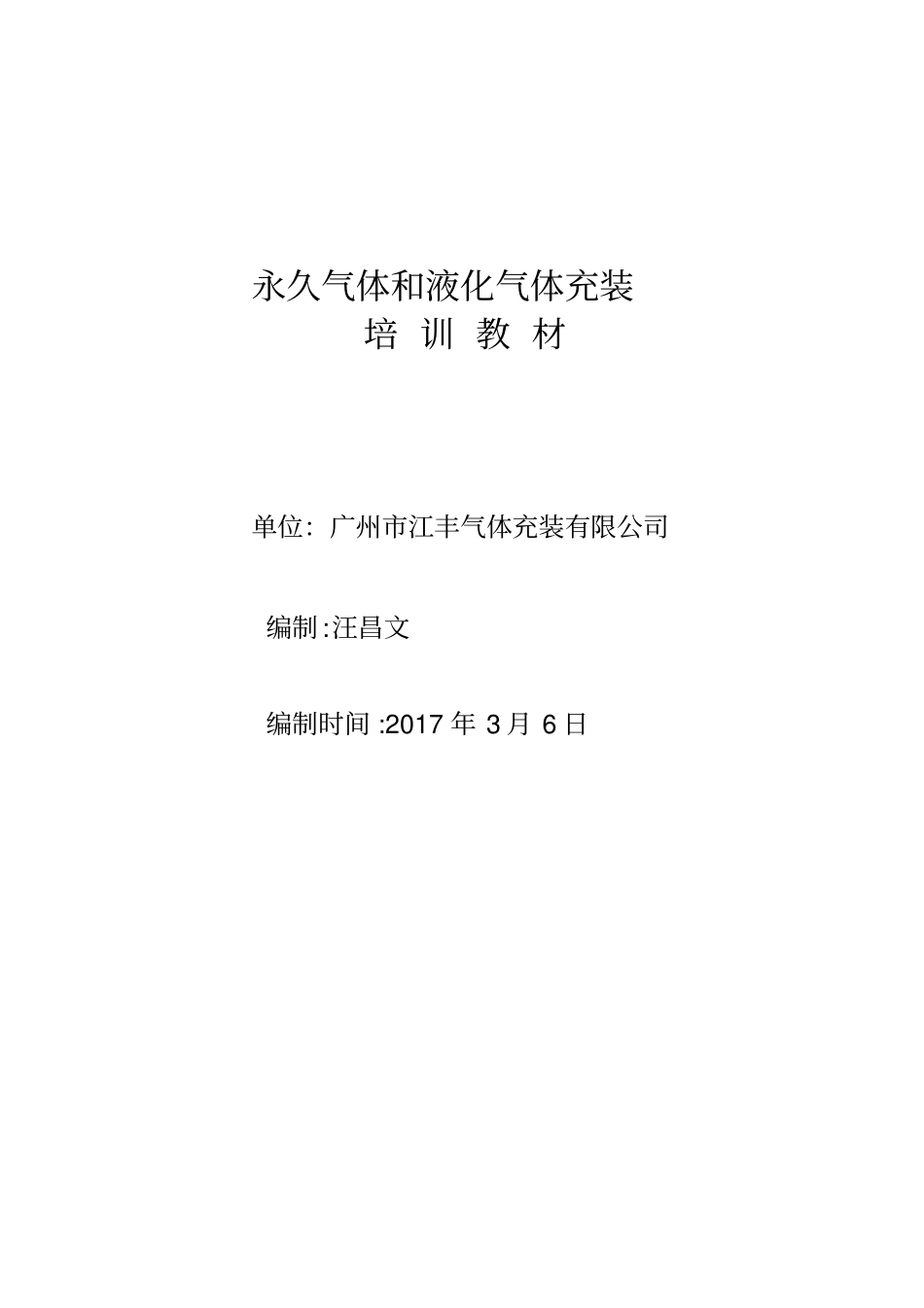

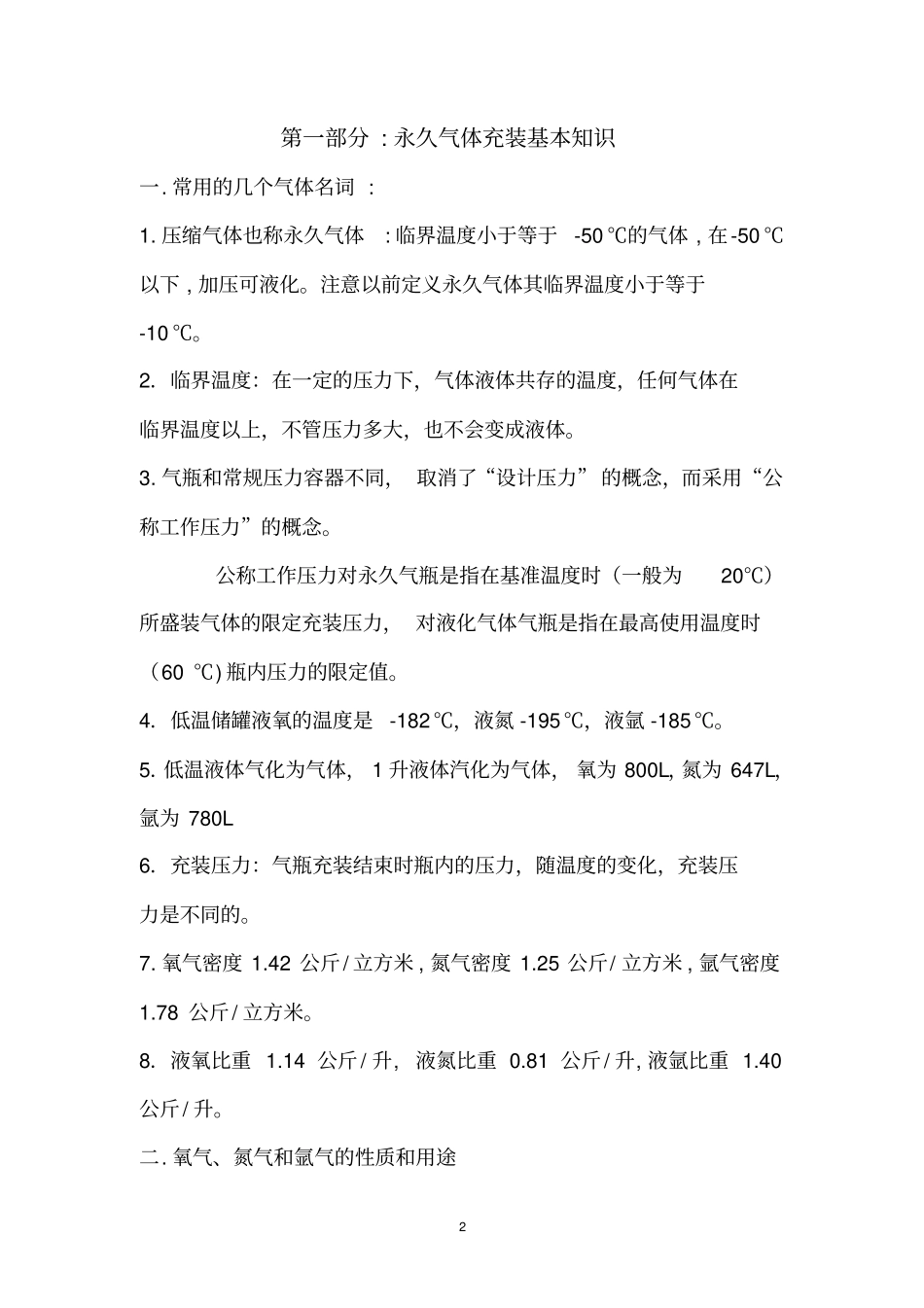

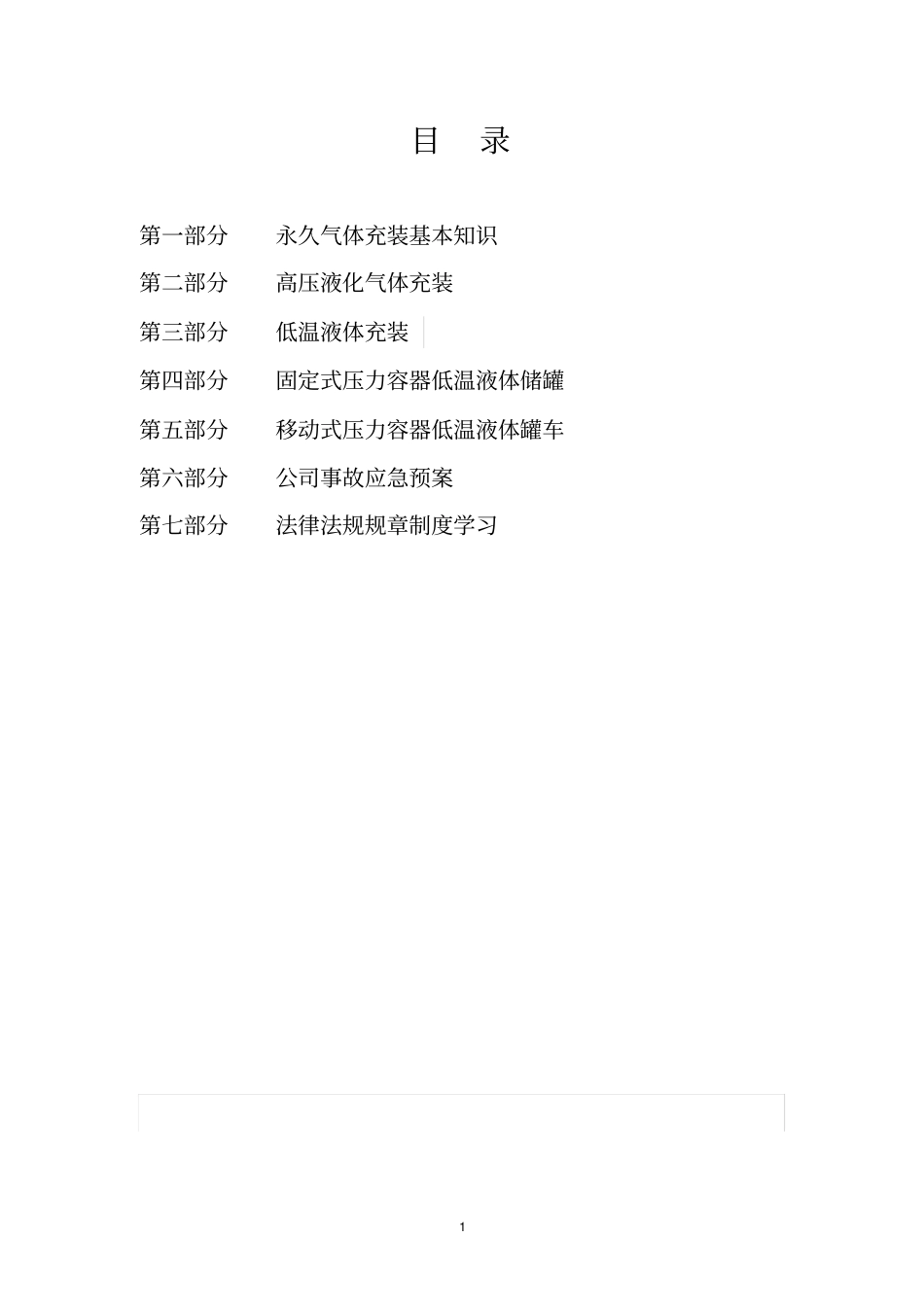

永久气体和液化气体充装培训教材单位：广州市江丰气体充装有限公司编制:汪昌文编制时间:2017年3月6日1目录第一部分永久气体充装基本知识第二部分高压液化气体充装第三部分低温液体充装第四部分固定式压力容器低温液体储罐第五部分移动式压力容器低温液体罐车第六部分公司事故应急预案第七部分法律法规规章制度学习2第一部分:永久气体充装基本知识一.常用的几个气体名词:1.压缩气体也称永久气体:临界温度小于等于-50℃的气体,在-50℃以下,加压可液化。注意以前定义永久气体其临界温度小于等于-10℃。2．临界温度：在一定的压力下，气体液体共存的温度，任何气体在临界温度以上，不管压力多大，也不会变成液体。3.气瓶和常规压力容器不同，取消了“设计压力”的概念，而采用“公称工作压力”的概念。公称工作压力对永久气瓶是指在基准温度时（一般为20℃）所盛装气体的限定充装压力，对液化气体气瓶是指在最高使用温度时（60℃)瓶内压力的限定值。4．低温储罐液氧的温度是-182℃，液氮-195℃，液氩-185℃。5．低温液体气化为气体，1升液体汽化为气体，氧为800L，氮为647L，氩为780L6．充装压力：气瓶充装结束时瓶内的压力，随温度的变化，充装压力是不同的。7.氧气密度1.42公斤/立方米,氮气密度1.25公斤/立方米,氩气密度1.78公斤/立方米。8．液氧比重1.14公斤/升,液氮比重0.81公斤/升,液氩比重1.40公斤/升。二.氧气、氮气和氩气的性质和用途3（一）氧气的性质和用途1.氧气的物理性质：氧气分子式：O2，是一种无色、无味的气体；不易溶于水；气体密度为：1.429比空气略大（比空气略重）；氧气常温气体，冷却至-183度时变为液氧是淡蓝色的，-218度时变为淡蓝色的固态氧。2.氧气的化学性质氧气的化学性质比较活泼，在常温或点燃及加热的条件下，能与许多物质发生化学反应。3.氧气的用途主要用途：用于冶炼、切割、焊接和作为热源（二）氮的基本性质1.氮气理化特性：外观与性状：无色、无味、无嗅、无毒气体。相对液体密度(水=1)：0.81，气体密度(kg/m3)：1.252.氮气稳定性和反应活性：稳定。3.主要作用：作为惰性气体可用于填充灯泡和高温计。也用作物质保护剂、冷冻剂。（三）氩气的性质和用途1.氩气的物理性质：分子式Ar，分子量39.95，无色无臭的惰性气体；气体密度(空气=1)1.38；2.氩气稳定性和反应活性：稳定。3.主要用途：用于灯泡充气和对不锈钢、镁、铝等的电弧焊接，即“氩弧焊”。三.气瓶的基本知识4（一）气瓶的定义1.气瓶属于移动式的可重复充装的压力容器，因它在使用上存在一些特殊问题，所以要保证安全使用，除了要求它符合压力容器的一般要求外，还需要有一些特殊要求。为了区别起见，一般把容积不超过1000升（常用的为35~60升），用于储存和运输永久气体、液化气体、溶解气体或吸附气体的瓶式金属或非金属密闭容器叫做气瓶。对于不作储存和运输上述气体而用做压力容器的瓶式容器都不算是气瓶，而算是压力容器。2.《气瓶安全监察规程》对于气瓶的适用范围：适用于正常环境温度（-40~60℃）下使用的、公称工作压力为1.0~30MPa（表压，下同）、公称容积为0.4~3000L、盛装永久气体、液化气体或混合气体的无缝、焊接和特种气瓶。（“特种气瓶”指车用气瓶、低温绝热焊接气瓶、纤维缠绕气瓶和非重复充装气瓶等，其中低温绝热焊接气瓶的公称工作压力的下限为0.2MPa）。3.《溶解乙炔气瓶安全监察规程》的适用范围：适用于钢质瓶体内装有多孔填料和溶剂，可重复充装乙炔气的移动式乙炔瓶。（二）按构造分类（共分为五类）1、无缝气瓶通用的无缝气瓶的形式为：筒体呈圆柱形，一端为凸形、凹形或H形的瓶底，而另一端为带颈的球形瓶肩。在瓶颈上面有一个带锥形螺纹的瓶口，用来装配瓶阀。52.焊接气瓶3.焊接绝热焊接气瓶(GB24159-2009):适用于在正常环境温度(-40℃~60℃)下使用,贮存介质为液氧、液氮、液氩、二氧化碳和氧化亚氮低温液体,设计温度不低于-196℃,公称容积为10L~450L,工作压力为0.2MPa~3.5MPa可重复充装的立式气瓶。4.缠绕气瓶5.溶解乙炔气瓶三．钢制无缝钢瓶的和设计要求和钢印的表示方法及意义：1.钢制无缝钢瓶的和设计要求GB5099-1994《钢质无缝气瓶》适用于设计、制...
