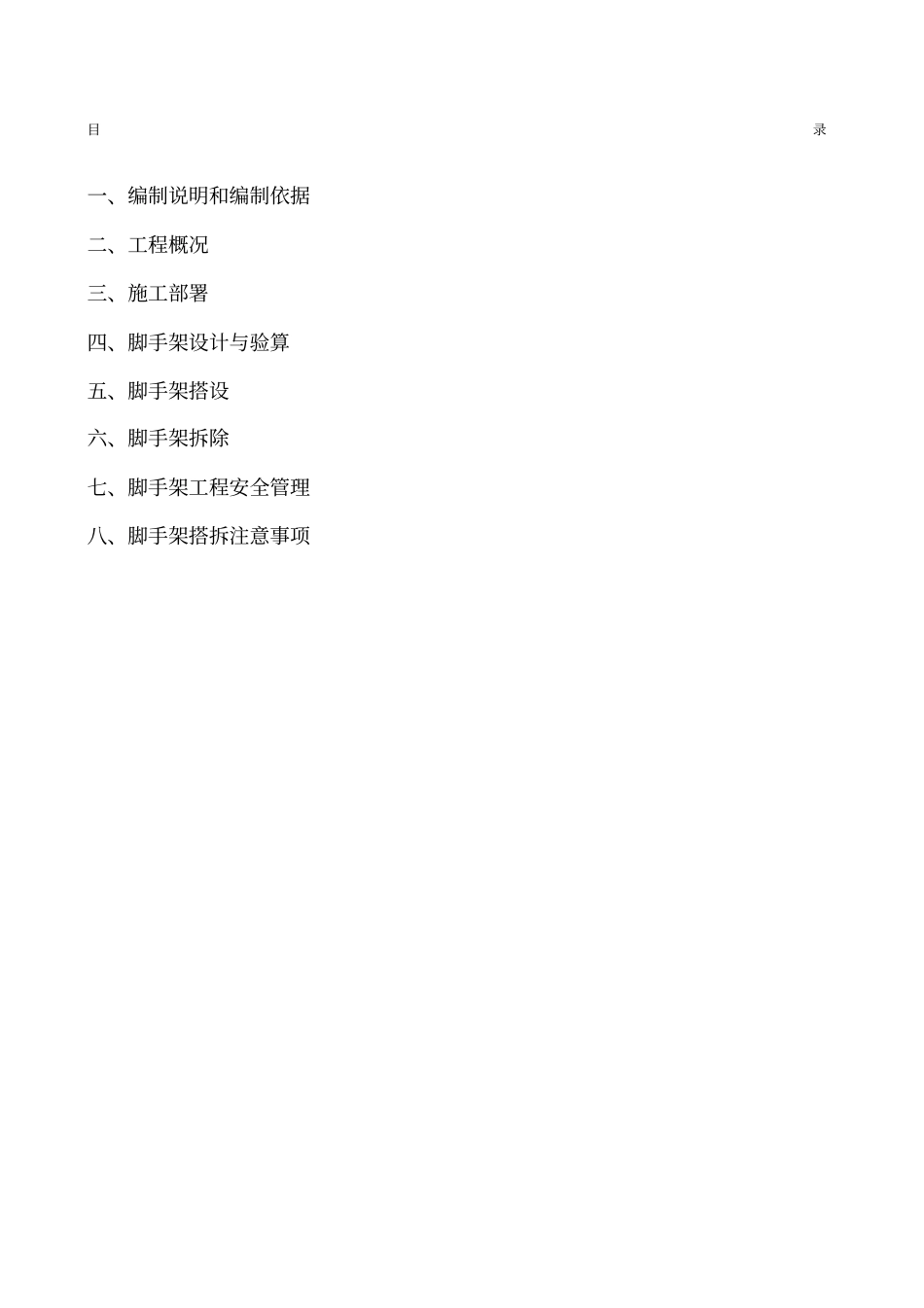

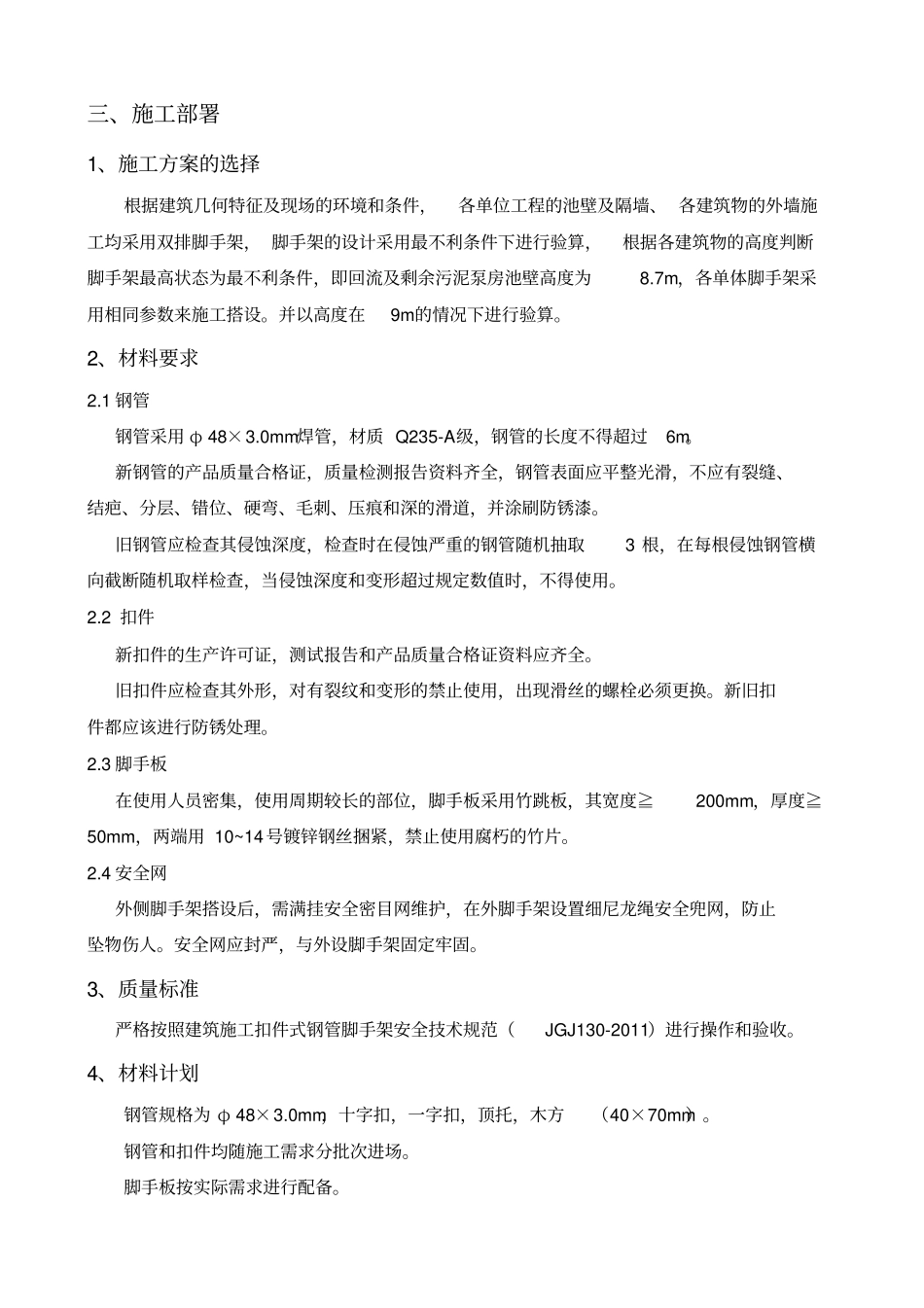

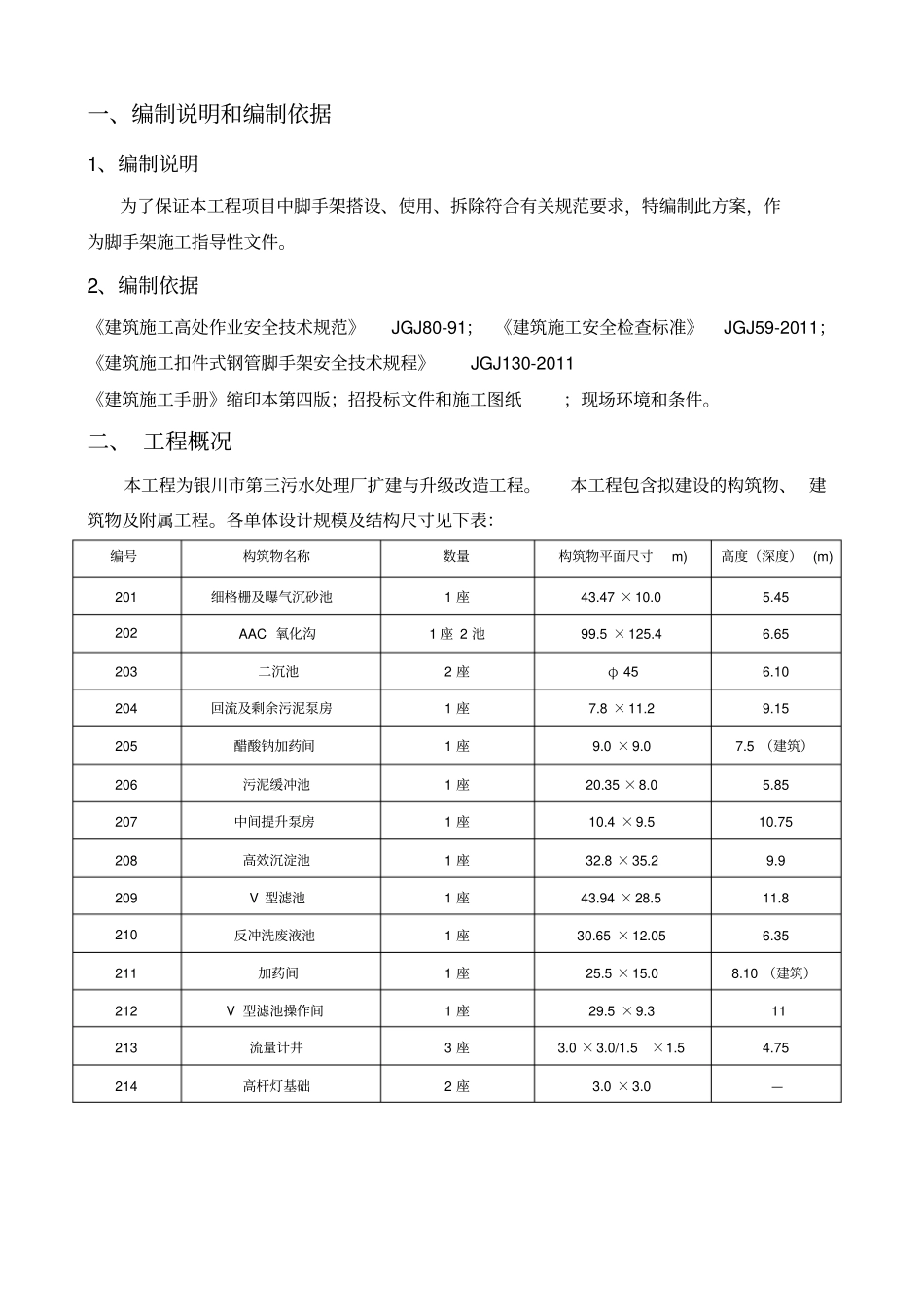

目录一、编制说明和编制依据二、工程概况三、施工部署四、脚手架设计与验算五、脚手架搭设六、脚手架拆除七、脚手架工程安全管理八、脚手架搭拆注意事项一、编制说明和编制依据1、编制说明为了保证本工程项目中脚手架搭设、使用、拆除符合有关规范要求，特编制此方案，作为脚手架施工指导性文件。2、编制依据《建筑施工高处作业安全技术规范》JGJ80-91；《建筑施工安全检查标准》JGJ59-2011；《建筑施工扣件式钢管脚手架安全技术规程》JGJ130-2011《建筑施工手册》缩印本第四版；招投标文件和施工图纸；现场环境和条件。二、工程概况本工程为银川市第三污水处理厂扩建与升级改造工程。本工程包含拟建设的构筑物、建筑物及附属工程。各单体设计规模及结构尺寸见下表：编号构筑物名称数量构筑物平面尺寸m)高度（深度）(m)201细格栅及曝气沉砂池1座43.47×10.05.45202AAC氧化沟1座2池99.5×125.46.65203二沉池2座φ456.10204回流及剩余污泥泵房1座7.8×11.29.15205醋酸钠加药间1座9.0×9.07.5（建筑）206污泥缓冲池1座20.35×8.05.85207中间提升泵房1座10.4×9.510.75208高效沉淀池1座32.8×35.29.9209V型滤池1座43.94×28.511.8210反冲洗废液池1座30.65×12.056.35211加药间1座25.5×15.08.10（建筑）212V型滤池操作间1座29.5×9.311213流量计井3座3.0×3.0/1.5×1.54.75214高杆灯基础2座3.0×3.0—三、施工部署1、施工方案的选择根据建筑几何特征及现场的环境和条件，各单位工程的池壁及隔墙、各建筑物的外墙施工均采用双排脚手架，脚手架的设计采用最不利条件下进行验算，根据各建筑物的高度判断脚手架最高状态为最不利条件，即回流及剩余污泥泵房池壁高度为8.7m，各单体脚手架采用相同参数来施工搭设。并以高度在9m的情况下进行验算。2、材料要求2.1钢管钢管采用φ48×3.0mm焊管，材质Q235-A级，钢管的长度不得超过6m。新钢管的产品质量合格证，质量检测报告资料齐全，钢管表面应平整光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的滑道，并涂刷防锈漆。旧钢管应检查其侵蚀深度，检查时在侵蚀严重的钢管随机抽取3根，在每根侵蚀钢管横向截断随机取样检查，当侵蚀深度和变形超过规定数值时，不得使用。2.2扣件新扣件的生产许可证，测试报告和产品质量合格证资料应齐全。旧扣件应检查其外形，对有裂纹和变形的禁止使用，出现滑丝的螺栓必须更换。新旧扣件都应该进行防锈处理。2.3脚手板在使用人员密集，使用周期较长的部位，脚手板采用竹跳板，其宽度≧200mm，厚度≧50mm，两端用10~14号镀锌钢丝捆紧，禁止使用腐朽的竹片。2.4安全网外侧脚手架搭设后，需满挂安全密目网维护，在外脚手架设置细尼龙绳安全兜网，防止坠物伤人。安全网应封严，与外设脚手架固定牢固。3、质量标准严格按照建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）进行操作和验收。4、材料计划钢管规格为φ48×3.0mm，十字扣，一字扣，顶托，木方（40×70mm）。钢管和扣件均随施工需求分批次进场。脚手板按实际需求进行配备。5、劳动力计划架子工30个，工作内容为各类脚手架搭设和维护、铺脚手板、挂安全网、配合支模等；普工60个，配合架子工作业。四、脚手架设计与验算1.双排脚手架的设计和验算(1)曝气沉砂池、氧化沟、二沉池结构、高效沉淀池、V形滤池等池壁施工，脚手架搭设按照横距1.0m，纵距1.5m，步距1.8米，二步三跨，与墙刚性连接，作业层满铺竹跳板，外架外侧作业层下挂安全兜网。内外脚手架底部统一垫50mm厚木板。(2)一般框架结构，立杆横距1.2米、纵距1.5米、步距1.8米，两步三跨，作业层满铺木脚手板，外架外侧悬挂安全密目网。内外脚手架底部统一垫50mm厚脚手板。施工均布荷载为3KN/2m.按立杆横距1.2米、纵距1.5米、步距1.8米双排脚手架验算。1.1小横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。按照小横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。1.1.1均布荷载值计算小横杆的自重标准值:P1=0.033kN/m；脚手板的荷载标准值:P2=0.350×1.500/3=0.175kN/m；活荷载标准值:Q=3.000×1.500/3=1.500kN/m；荷载的计算值:q=1.2×0.03...
