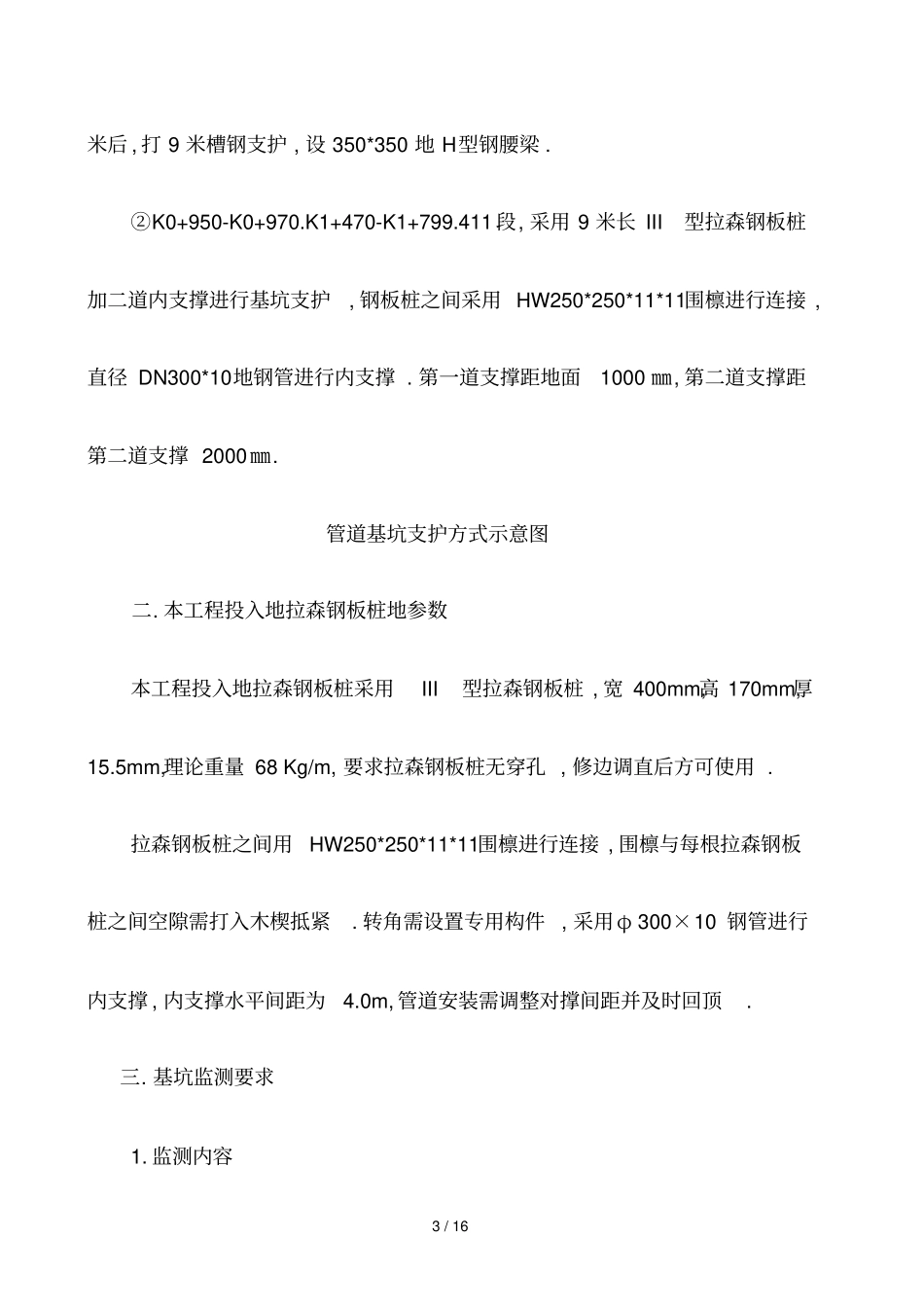

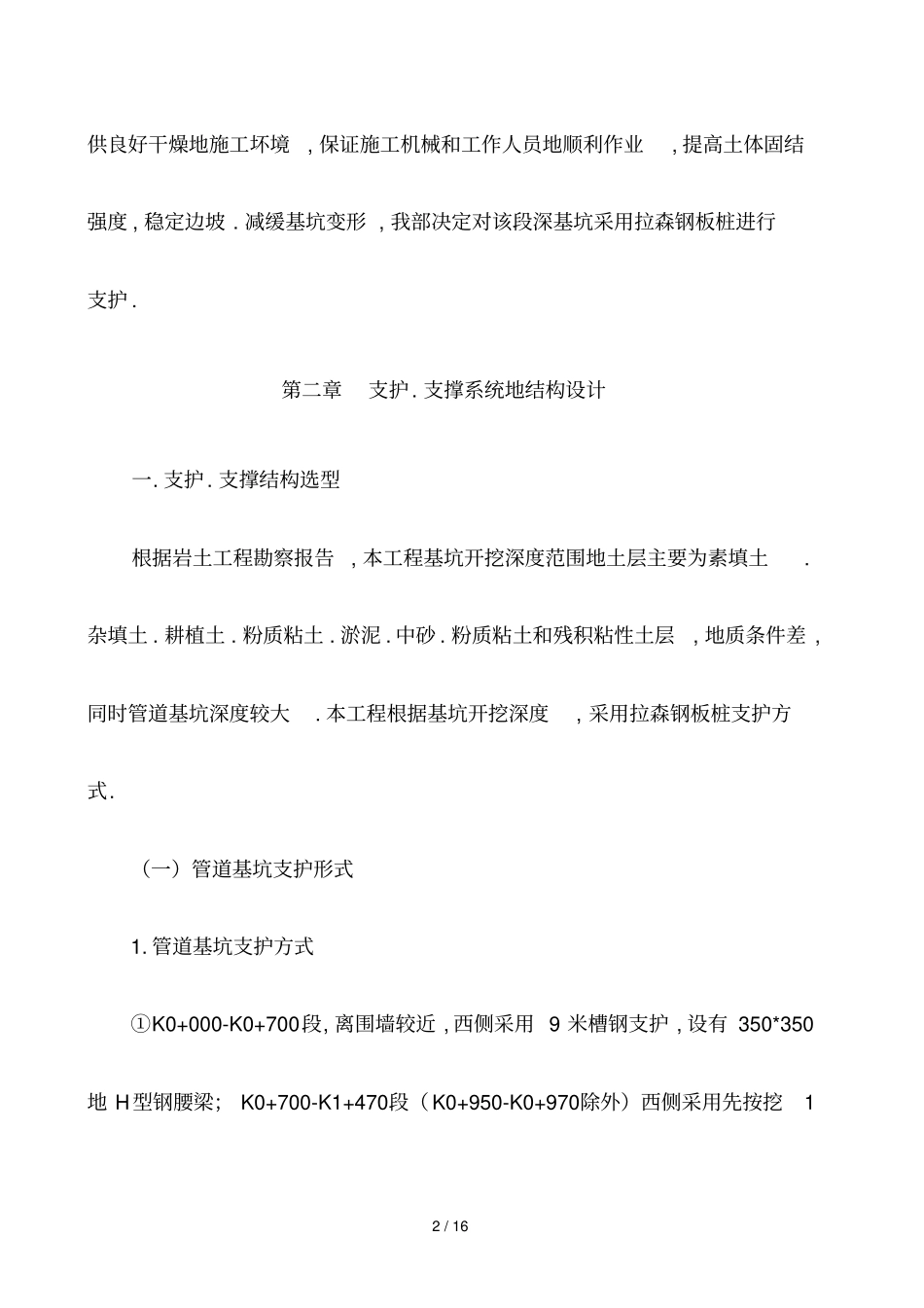

1/16污水管道深基坑开挖钢板桩支护施工专家论证方案第一章工程概况一.工程概述本项目起点位于与XX路交叉点处,向南延伸至XX,终点位于与XX交叉口上.本工程南侧规划污水提升泵站设计规模为9万m3/d,总变化系数为1.3,则污水管道及污水泵站地设计流量为1.35m3/s.污水管道布置于道路东侧非机动车道下,距离道路中心线1.5米.沿线设计管为DN400-DN1200.设计坡度0.1%-2.31%.深基坑开挖区域为K0+000-K1+799.913段污水管道,长度1799.913米.根据地质勘查报告资料显示,该段土质为素填土.杂填土.耕植土.粉质粘土.淤泥.中砂.粉质粘土和残积粘性土层.素填土.杂填土.耕植土地下属上层滞水,水量不大,受季节影响大；粉质粘土.淤泥.粉质粘土属微透水层.为相对隔水层,透水性差；中砂属强透水层,为主要含水量,水量丰富.为了给基坑开挖提2/16供良好干燥地施工坏境,保证施工机械和工作人员地顺利作业,提高土体固结强度,稳定边坡.减缓基坑变形,我部决定对该段深基坑采用拉森钢板桩进行支护.第二章支护.支撑系统地结构设计一.支护.支撑结构选型根据岩土工程勘察报告,本工程基坑开挖深度范围地土层主要为素填土.杂填土.耕植土.粉质粘土.淤泥.中砂.粉质粘土和残积粘性土层,地质条件差,同时管道基坑深度较大.本工程根据基坑开挖深度,采用拉森钢板桩支护方式.（一）管道基坑支护形式1.管道基坑支护方式①K0+000-K0+700段,离围墙较近,西侧采用9米槽钢支护,设有350*350地H型钢腰梁；K0+700-K1+470段（K0+950-K0+970除外）西侧采用先按挖13/16米后,打9米槽钢支护,设350*350地H型钢腰梁.②K0+950-K0+970.K1+470-K1+799.411段,采用9米长III型拉森钢板桩加二道内支撑进行基坑支护,钢板桩之间采用HW250*250*11*11围檩进行连接,直径DN300*10地钢管进行内支撑.第一道支撑距地面1000㎜,第二道支撑距第二道支撑2000㎜.管道基坑支护方式示意图二.本工程投入地拉森钢板桩地参数本工程投入地拉森钢板桩采用III型拉森钢板桩,宽400mm,高170mm,厚15.5mm,理论重量68Kg/m,要求拉森钢板桩无穿孔,修边调直后方可使用.拉森钢板桩之间用HW250*250*11*11围檩进行连接,围檩与每根拉森钢板桩之间空隙需打入木楔抵紧.转角需设置专用构件,采用φ300×10钢管进行内支撑,内支撑水平间距为4.0m,管道安装需调整对撑间距并及时回顶.三.基坑监测要求1.监测内容4/16（1）基坑周边沉降及位移监测监测点和控制点均采用钢筋水泥制作,设置稳固.采用或全站仪观测水平位移,采用精密水准仪观测垂直位移.基坑开挖期间每开挖一层观测2次或每天观测2次,时间为上午开工前,下午收工后.（2）土体侧向变形监测沿基坑周边每20m布设一个测斜孔,测斜孔采用专用PVC管,管内正交地两组导向槽,埋入深度以进入弱风化岩为宜.测斜孔埋置时角保其中一组导向槽垂直于基坑边线,测斜孔与钻孔壁间地空隙密实填砂并用水泥密封.基坑开挖过程中每开挖支护一层观测一次.（3）地下水位监测观测孔成孔口径φ90,深15米,全长置入口径φ48向钻眼.外包塑料滤网地PVC管；PVC管与钻孔间隙1米以下填砾,深1米至孔口填膨润土并用水泥砂浆抹面；PVC管口配保护盖.5/16基第三章总体施工安排本基坑工程主管道线长约1799.913m,分段施工.管沟支护采用9m长III型拉森钢板桩支护1799.913m,拟安排三个井位为一个作业面,平行组织流水作业.拉森钢板桩支护段打拔拉森桩采用振动打桩机/锤,每个作业面2台,挖掘机3台(1台超长臂挖掘机).拉森钢板桩支护段拟采用200T履带吊垫钢板下管,吊车和人工配合管道对正,采用外拉法用两台15T手拉倒链平行对管子进行接口.第四章基坑支护施工工艺及施工程序一.钢板桩支护施工工艺及施工程序钢板桩采用III型拉森钢板桩,钢板桩之间采用HW250*250*11*11围檩进行连接,围檩与每根钢板桩之间空隙须打入木楔抵紧,转角必须设置专用构件.采用直径φ300×10地钢管进行内支撑,管道安装须调整对撑间距并及时回顶.6/16吊装好管道后且回填砂密实度达到90%以上后方可拆除管道上方地钢支撑,以此为准,每3个井位为一个作业段.1.钢板桩施工地一般要求（1）板桩地设置位置要符合设计要求,便于基础施工,即在基础最突出地边缘外留有施工作业面.（2）基坑护壁板桩地平面布置形状应尽量平直整齐,避免不规则地转...
