汽车变速箱加工工艺及夹具设计VIP免费

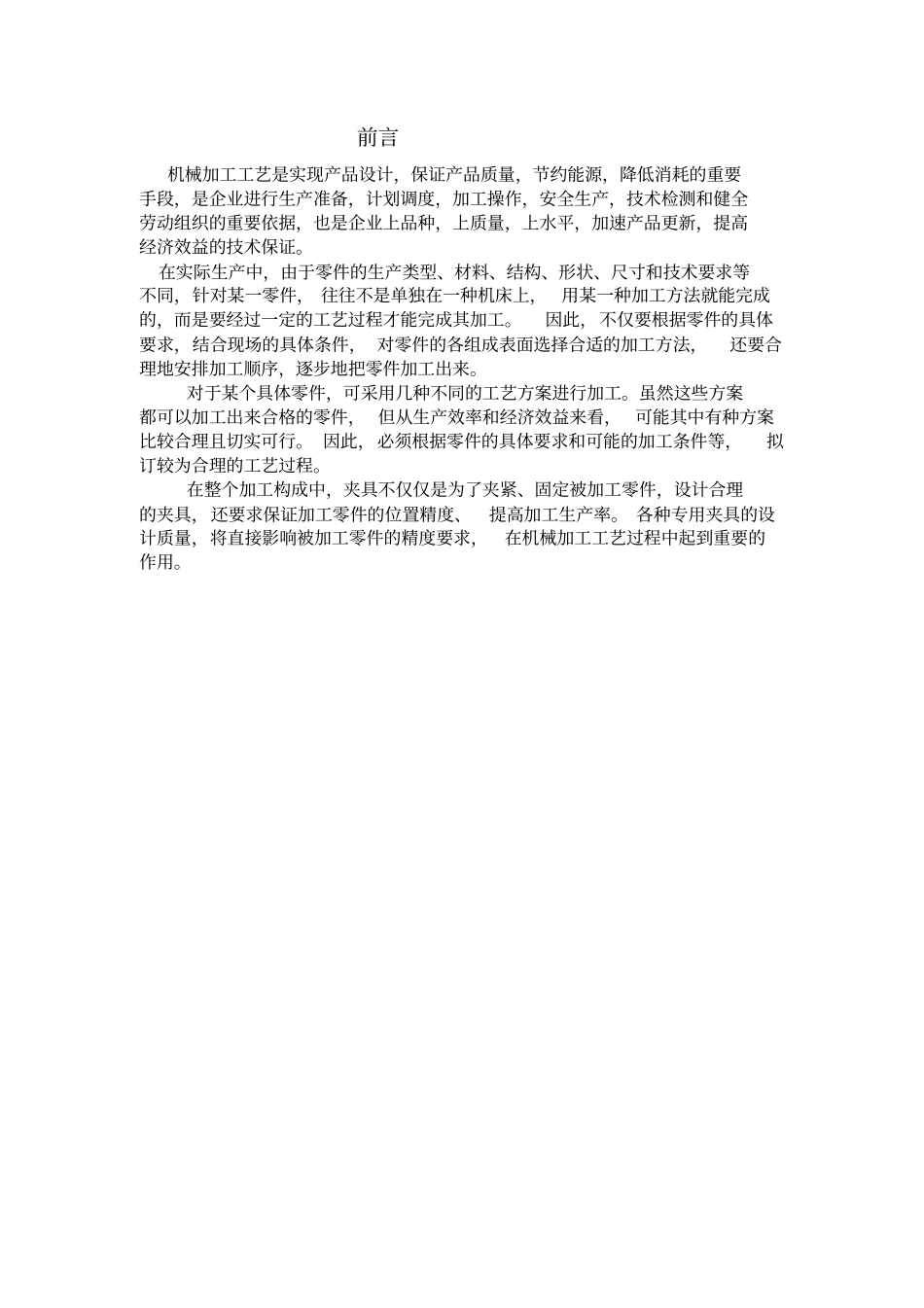

目录前言⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1第一章CA6140车床后托架的加工工艺设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21.CA6140车床后托架的结构特点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2.CA6140车床后托架的技术要求3.CA6140车床后托架的材料、毛坯和热处理3.1毛坯材料及热处理3.1.1毛坯材料3.1.2毛坯的热处理3.2毛坯的结构确定3.2.1毛坯的结构工艺要求3.2.2毛坯形状、尺寸确定的要求4.工艺过程设计中应考虑的主要问题4.1加工方法选择的原则4.2加工阶段的划分4.3工序的合理组合4.4加工顺序的安排5.CA6140车床后托架的机械加工工艺过程分析5.1CA6140车床后托架零件图分析5.2CA6140车床后托架的加工工艺的路线5.2.1主要工序的加工工艺路线5.2.2CA6140后托架加工工艺路线的确定6.CA6140车床后托架的工序设计6.1工序基准的选择6.2工序尺寸的确定6.2.1孔中心轴线间的尺寸链的计算6.2.2孔的工序尺寸和公差6.3加工余量的确定6.4确定各工序的加工设备和工艺装备6.4.1机床的选用6.4.2刀具的选用6.4.3其他设备的选用6.5确定切削用量及工时定额6.5.1铣底平面A的切削用量及工时定额6.5.2镗孔加工的切削用量及工时定额6.5.3钻、扩、铰、锪孔加工的切削用量及工时定额第二章夹具设计前言机械加工工艺是实现产品设计，保证产品质量，节约能源，降低消耗的重要手段，是企业进行生产准备，计划调度，加工操作，安全生产，技术检测和健全劳动组织的重要依据，也是企业上品种，上质量，上水平，加速产品更新，提高经济效益的技术保证。在实际生产中，由于零件的生产类型、材料、结构、形状、尺寸和技术要求等不同，针对某一零件，往往不是单独在一种机床上，用某一种加工方法就能完成的，而是要经过一定的工艺过程才能完成其加工。因此，不仅要根据零件的具体要求，结合现场的具体条件，对零件的各组成表面选择合适的加工方法，还要合理地安排加工顺序，逐步地把零件加工出来。对于某个具体零件，可采用几种不同的工艺方案进行加工。虽然这些方案都可以加工出来合格的零件，但从生产效率和经济效益来看，可能其中有种方案比较合理且切实可行。因此，必须根据零件的具体要求和可能的加工条件等，拟订较为合理的工艺过程。在整个加工构成中，夹具不仅仅是为了夹紧、固定被加工零件，设计合理的夹具，还要求保证加工零件的位置精度、提高加工生产率。各种专用夹具的设计质量，将直接影响被加工零件的精度要求，在机械加工工艺过程中起到重要的作用。第一章CA6140车床后托架的加工工艺设计1．CA6140车床后托架的结构特点由零件图可得：CA6140车床后托架是铸造件，从整体形状来看类似长方体。根据要求主要是加工孔和底平面。具体特点如下：（1）精加工孔mm025.0040,mm02.002.30,mm03.005.25要求达到的精度等级为8~7ITIT。粗糙度为umRa6.1。主要满足加工孔的位置精度。（2）其他各个孔的加工都要以底平面为定位基准。所以，底平面的形位公差要达到设计要求。2.CA6140车床后托架的技术要求（1）被加工底面要作为其他孔加工的定位基准，要求平面度公差为03.0，表面粗糙度为umRa6.1。（2）mm025.0040、mm02.002.30、mm03.005.25精度等级为8~7ITIT，表面粗糙度为umRa6.1，且依底平面为基准，要求平行度公差为07.0。（3）mm202、mm132粗糙度为50Rz；mm202为锥孔，且粗糙度为umRa6.1（4）其余未注要求的加工表面为不去除材料加工。3.CA6140车床后托架的材料、毛坯和热处理3.1毛坯材料及热处理3.1.1毛坯材料灰铸铁（HT150），由《实用机械加工工艺手册》表4-71，可得力学性能：牌号铸件壁厚最小抗拉强度硬度铸件硬度范围金相组织HT1502.5-1010-2020-3030-50175145130120H175150-200铁素体+珠光体灰铸体一般的工作条件：（1）承受中等载荷的零件。（2）磨檫面间的单位面积压力不大于490KPa。3.1.2毛坯的热处理灰铸铁（HT150）中的碳全部或大部分以片状石墨方式存在铸铁中，由于片状石墨对基体的割裂作用大，引起应力集中也大；因此，使石墨片得到细化，并改善石墨片的分布，可提高铸铁的性能。可采用石墨化退火，来消除铸铁表层和壁厚较薄的部位可能出现的白口组织（有大量的渗碳体出现），以便...
