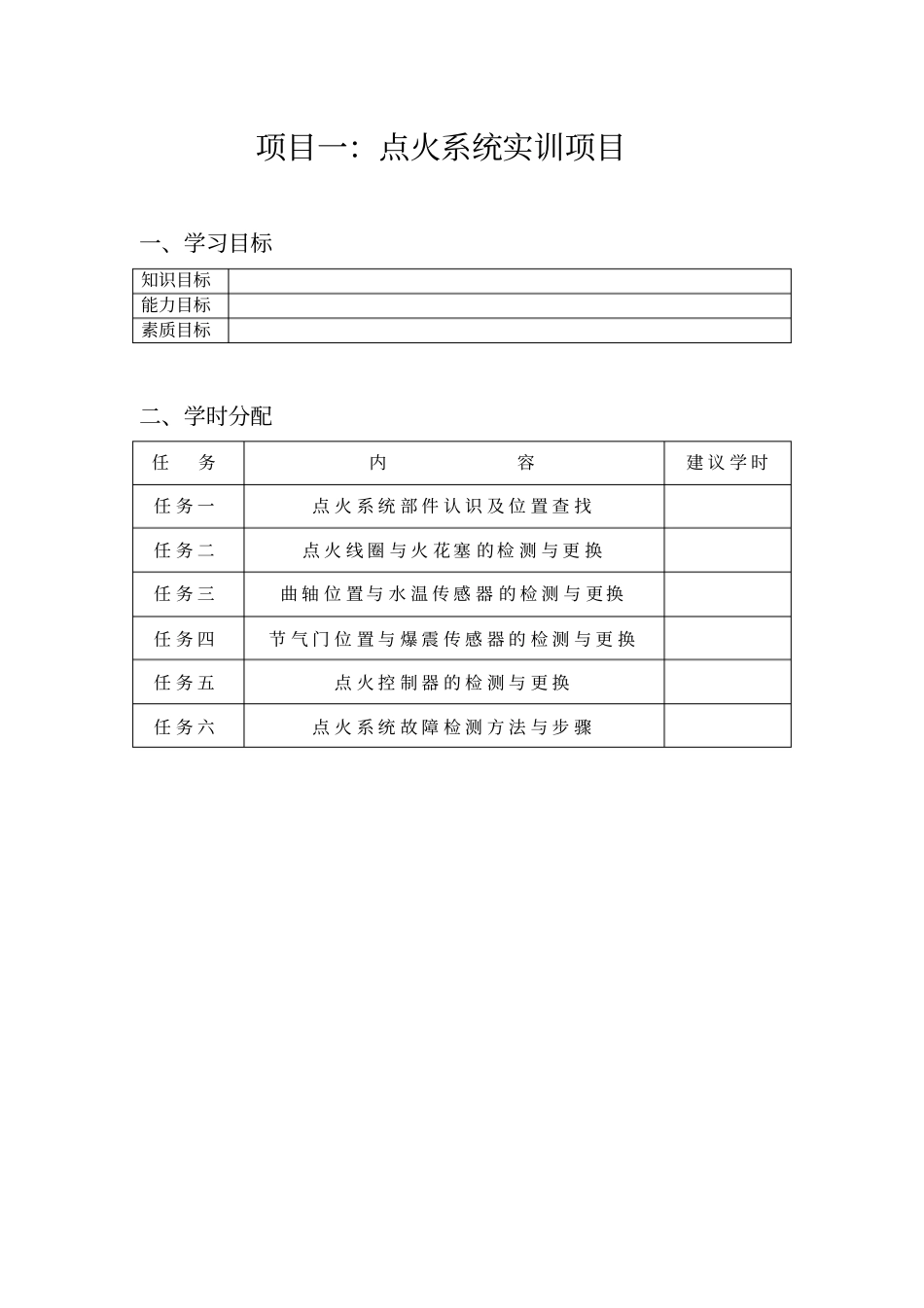

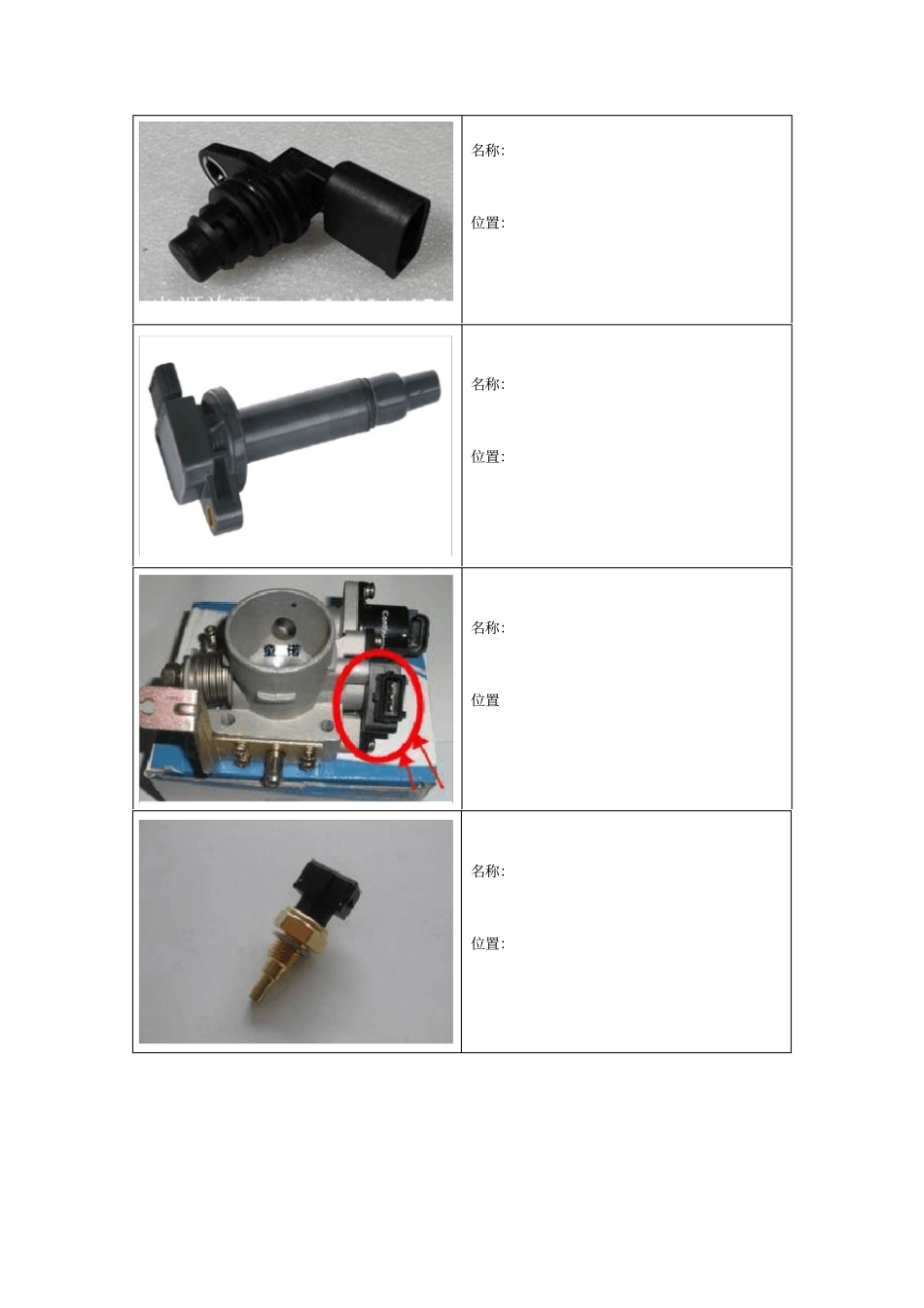

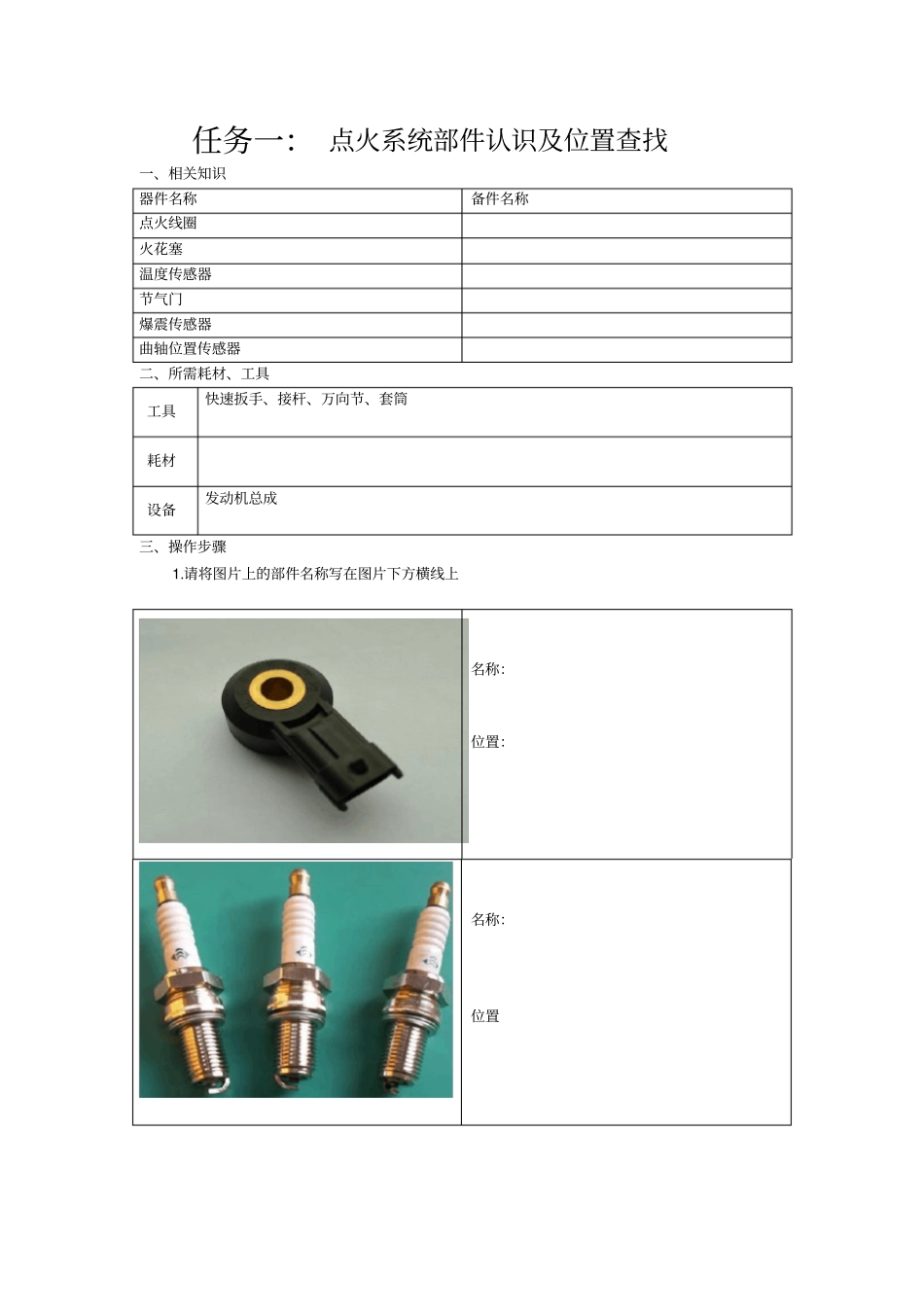

项目一：点火系统实训项目一、学习目标知识目标能力目标素质目标二、学时分配任务内容建议学时任务一点火系统部件认识及位置查找任务二点火线圈与火花塞的检测与更换任务三曲轴位置与水温传感器的检测与更换任务四节气门位置与爆震传感器的检测与更换任务五点火控制器的检测与更换任务六点火系统故障检测方法与步骤任务一：点火系统部件认识及位置查找一、相关知识器件名称备件名称点火线圈火花塞温度传感器节气门爆震传感器曲轴位置传感器二、所需耗材、工具工具快速扳手、接杆、万向节、套筒耗材设备发动机总成三、操作步骤1.请将图片上的部件名称写在图片下方横线上名称：位置：名称：位置名称：位置：名称：位置：名称：位置名称：位置：任务二：点火线圈与火花塞的检测与更换一、相关知识点火线圈作用：将车上的低压电变为高压电。安装位置：一般安装在双顶置凸轮轴中间。火花塞作用：通过电极之间的放电，产生电火花。安装位置：安装在气缸盖上，燃烧室顶部。二、所需耗材、工具工具快速扳手，接杆，万向节，套筒，螺丝刀等耗材设备发动机一台三、操作步骤点火线圈的拆装步骤：拧下地线拔下点火线圈的插头将线放在一旁拆下点火线圈安装顺序与拆卸顺序相反，切记不要暴力拆装。点火线圈的检测：点火线圈外观检测1.绝缘盖表面色泽均匀，无气泡，杂质等。2.绝缘盖与壳体封装良好，周围不得有绝缘物溢出。3.各接线柱焊接应牢固，高压插座孔螺钉应密封可靠，高压线插头应能顺利插拔。点火线圈电阻的检测a、初级绕组电阻，使用万用表200档测量（+）和（—）端子间电阻值桑塔纳：1.7-2.1Ω。b、次级绕组电阻，使用万用表20k档测量（+）端子与高压线端子之间电阻桑塔纳7-12kΩ。c、搭铁的检查，使用万用表2M档测量初级绕组与外壳之间电阻为无穷大。★更换火花塞过程一、准备工具首先，我们要准备好更换火花塞的工具：快扳和套筒，我们所更换车型需要的套筒型号是16mm和8mm两种，其他车型可能型号有些不同，但只要能找到拧下螺丝的套筒型号即可。某些车型在发动机上面还有个塑料的发动机罩，要拆下发动机罩，就得看您的车上面是什么型号的螺丝，一般只需要一把十字螺丝刀就能取下来。二、拧下高压线桩头三、拧出火花塞拧出火花塞以后，你就可以看到你火花塞平时工作的状况了，如下图中的两只火花塞，左边为全新没有使用过的，右边是使用了40000公里以后的，如果拆下来的火花塞都是右边这样的，那么火花塞工作比较正常。四、安装火花塞几点需要注意的地方：1、在准备更换前，车辆要熄火冷却一定的时间之后再开始更换。2、注意整个操作的清洁情况，一定擦除点火线圈周围的灰尘油污，如果进入燃烧室内，会产生严重不良影响，尽量戴上手套操作。3、拧所有螺丝的时候，要力度均匀、直上直下，以免螺口破裂。4、安装完成后，检查点火线圈接线，打火试车。点火线圈的检测检测部位检测值标准值火花塞的检测检测部位检测值标准值任务三：曲轴位置与水温传感器的检测与更换一、相关知识曲轴位置传感器作用：提供点火时刻，确认曲轴位置的信号，用于检测活塞上止点，曲轴转角及发电机转速。又称转速传感器安装位置：通常安装在曲轴前端、飞轮上或分电器内。水温传感器作用：用来检测发动机冷却液温度，并将温度信息转换为电信号输入发动机电子控制单元。安装位置：一般安装在气缸体上或水套出口处。二、所需耗材、工具工具快速扳手，接杆，万向节，套筒，螺丝刀等耗材设备发动机一台三、操作步骤汽车水温传感器的检测1.用万用表检测汽车水温传感器(1)在车检查。将点火开关关闭，拆下传感器的连接器，用汽车专用万用表的Rx1挡，测试传感器两端子的阻值。以皇冠3.O的THW和E2端子为例，在温度为0℃时，电阻为4—7kΩ;在温度为20℃时，电阻为2～3kΩ;在温度为40℃时间，电阻为O.9一1.3kΩ;在60℃时为O.4～0.7kΩ，在80℃时，为0.2～O.4kΩ。汽车水温传感器的电阻值与温度的高低成反比。(2)单件检查。拆下汽车水温传感器导线连接器，然后从发动机上拆下传感器。将传感器置于烧杯内的水中，加热杯中的水。随着温度逐渐升高。用万用表电阻挡测量传感器的电阻值，将测得的值与标准值相比较，若不符合，应...
