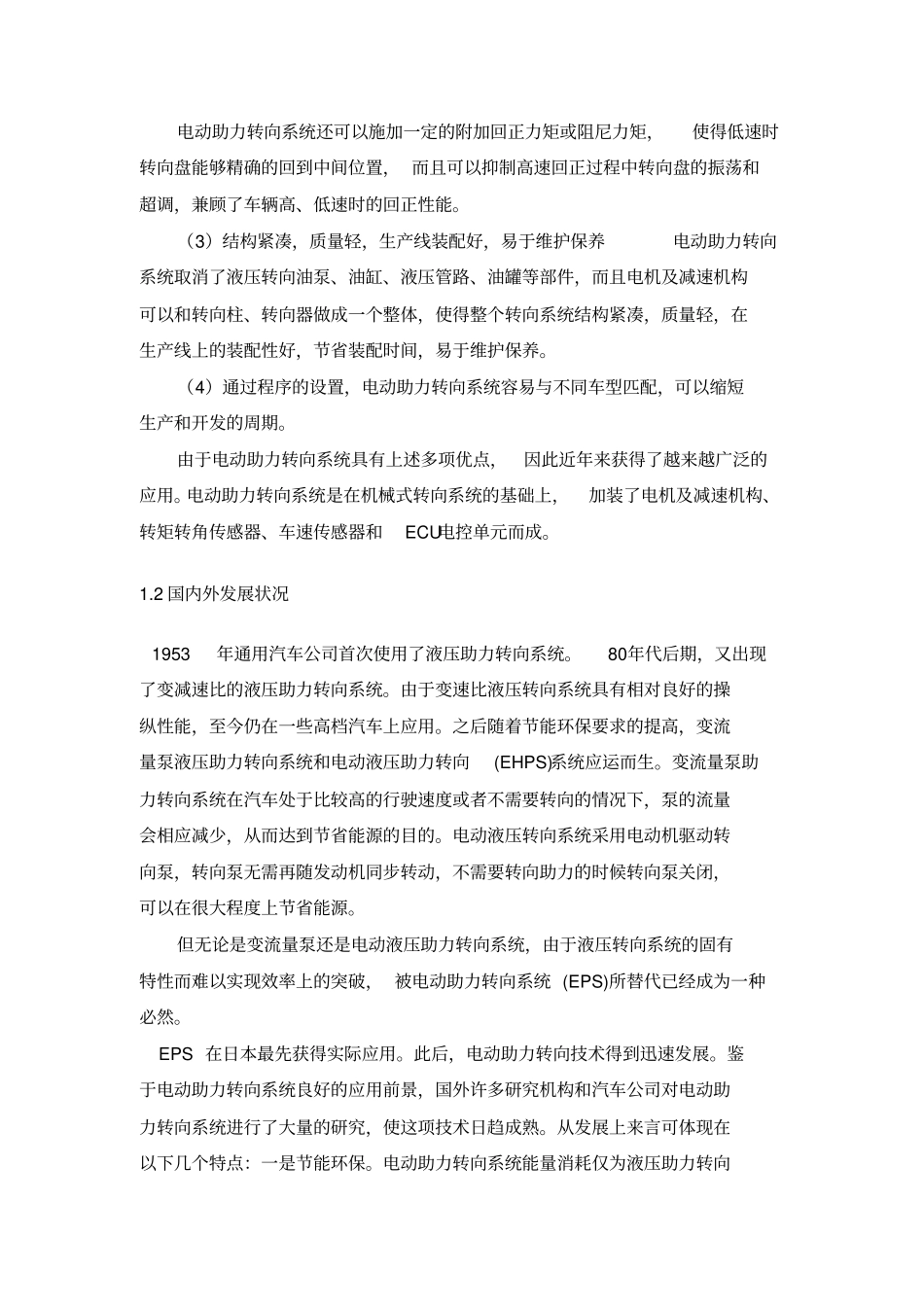

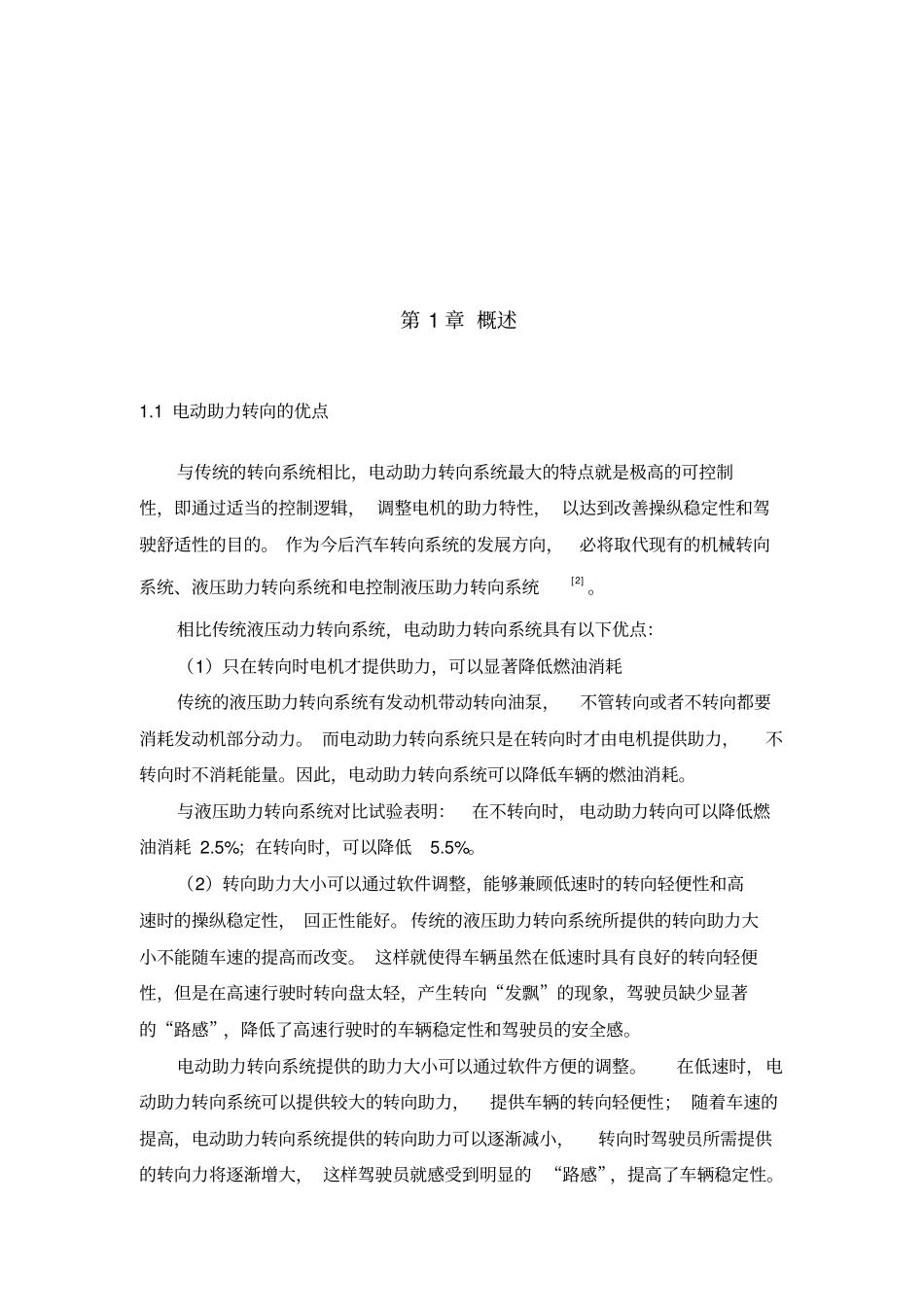

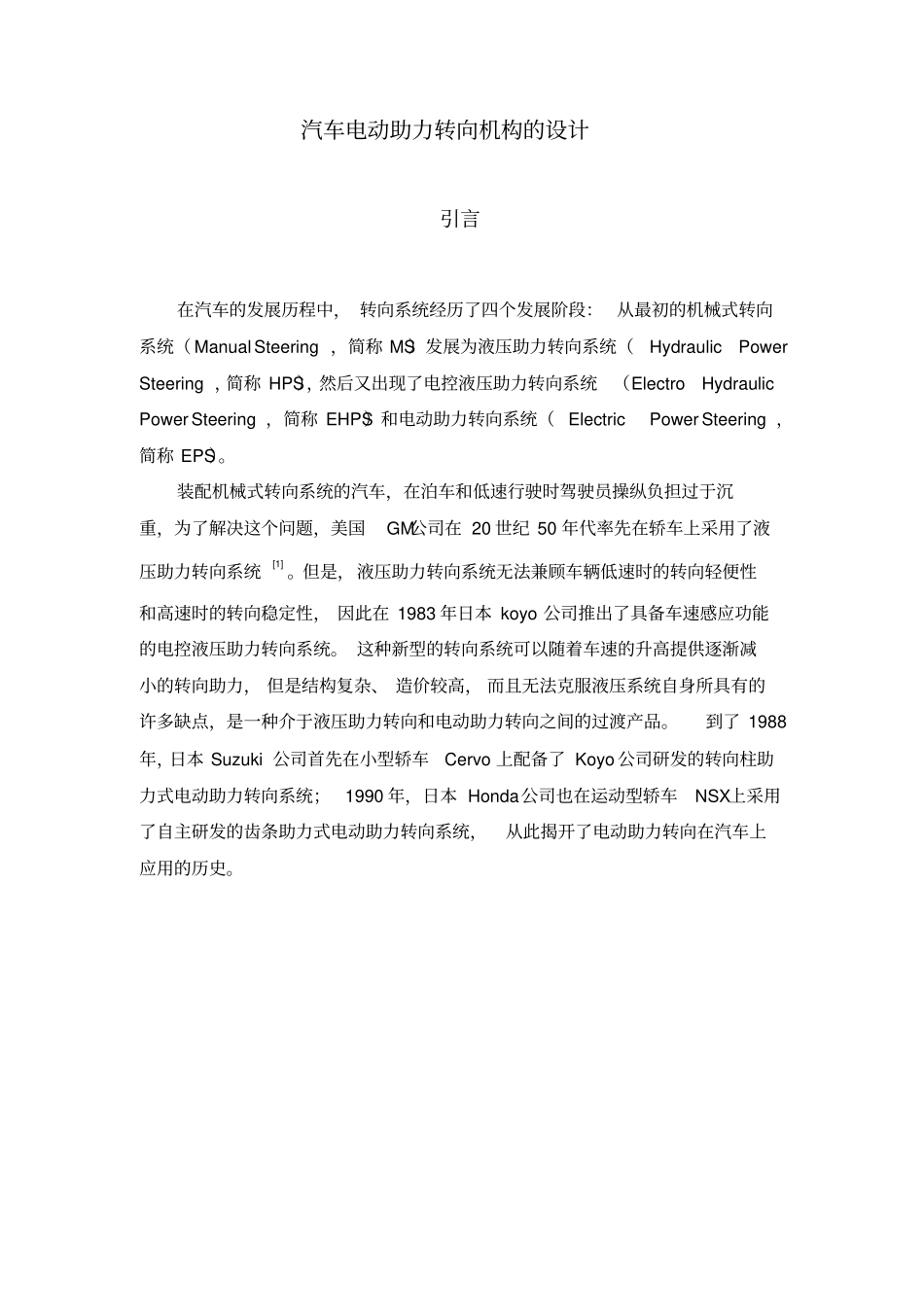

汽车电动助力转向机构的设计引言在汽车的发展历程中，转向系统经历了四个发展阶段：从最初的机械式转向系统（ManualSteering，简称MS）发展为液压助力转向系统（HydraulicPowerSteering，简称HPS），然后又出现了电控液压助力转向系统（ElectroHydraulicPowerSteering，简称EHPS）和电动助力转向系统（ElectricPowerSteering，简称EPS）。装配机械式转向系统的汽车，在泊车和低速行驶时驾驶员操纵负担过于沉重，为了解决这个问题，美国GM公司在20世纪50年代率先在轿车上采用了液压助力转向系统[1]。但是，液压助力转向系统无法兼顾车辆低速时的转向轻便性和高速时的转向稳定性，因此在1983年日本koyo公司推出了具备车速感应功能的电控液压助力转向系统。这种新型的转向系统可以随着车速的升高提供逐渐减小的转向助力，但是结构复杂、造价较高，而且无法克服液压系统自身所具有的许多缺点，是一种介于液压助力转向和电动助力转向之间的过渡产品。到了1988年，日本Suzuki公司首先在小型轿车Cervo上配备了Koyo公司研发的转向柱助力式电动助力转向系统；1990年，日本Honda公司也在运动型轿车NSX上采用了自主研发的齿条助力式电动助力转向系统，从此揭开了电动助力转向在汽车上应用的历史。第1章概述1.1电动助力转向的优点与传统的转向系统相比，电动助力转向系统最大的特点就是极高的可控制性，即通过适当的控制逻辑，调整电机的助力特性，以达到改善操纵稳定性和驾驶舒适性的目的。作为今后汽车转向系统的发展方向，必将取代现有的机械转向系统、液压助力转向系统和电控制液压助力转向系统[2]。相比传统液压动力转向系统，电动助力转向系统具有以下优点：（1）只在转向时电机才提供助力，可以显著降低燃油消耗传统的液压助力转向系统有发动机带动转向油泵，不管转向或者不转向都要消耗发动机部分动力。而电动助力转向系统只是在转向时才由电机提供助力，不转向时不消耗能量。因此，电动助力转向系统可以降低车辆的燃油消耗。与液压助力转向系统对比试验表明：在不转向时，电动助力转向可以降低燃油消耗2.5%；在转向时，可以降低5.5%。（2）转向助力大小可以通过软件调整，能够兼顾低速时的转向轻便性和高速时的操纵稳定性，回正性能好。传统的液压助力转向系统所提供的转向助力大小不能随车速的提高而改变。这样就使得车辆虽然在低速时具有良好的转向轻便性，但是在高速行驶时转向盘太轻，产生转向“发飘”的现象，驾驶员缺少显著的“路感”，降低了高速行驶时的车辆稳定性和驾驶员的安全感。电动助力转向系统提供的助力大小可以通过软件方便的调整。在低速时，电动助力转向系统可以提供较大的转向助力，提供车辆的转向轻便性；随着车速的提高，电动助力转向系统提供的转向助力可以逐渐减小，转向时驾驶员所需提供的转向力将逐渐增大，这样驾驶员就感受到明显的“路感”，提高了车辆稳定性。电动助力转向系统还可以施加一定的附加回正力矩或阻尼力矩，使得低速时转向盘能够精确的回到中间位置，而且可以抑制高速回正过程中转向盘的振荡和超调，兼顾了车辆高、低速时的回正性能。（3）结构紧凑，质量轻，生产线装配好，易于维护保养电动助力转向系统取消了液压转向油泵、油缸、液压管路、油罐等部件，而且电机及减速机构可以和转向柱、转向器做成一个整体，使得整个转向系统结构紧凑，质量轻，在生产线上的装配性好，节省装配时间，易于维护保养。（4）通过程序的设置，电动助力转向系统容易与不同车型匹配，可以缩短生产和开发的周期。由于电动助力转向系统具有上述多项优点，因此近年来获得了越来越广泛的应用。电动助力转向系统是在机械式转向系统的基础上，加装了电机及减速机构、转矩转角传感器、车速传感器和ECU电控单元而成。1.2国内外发展状况1953年通用汽车公司首次使用了液压助力转向系统。80年代后期，又出现了变减速比的液压助力转向系统。由于变速比液压转向系统具有相对良好的操纵性能，至今仍在一些高档汽车上应用。之后随着节能环保要求的提高，变流量泵液压助力转向系统和电动液压助力转向(EHPS)系统应运而生。变流量泵助力转向系统在汽车处于比较高的行驶速度或者不...
