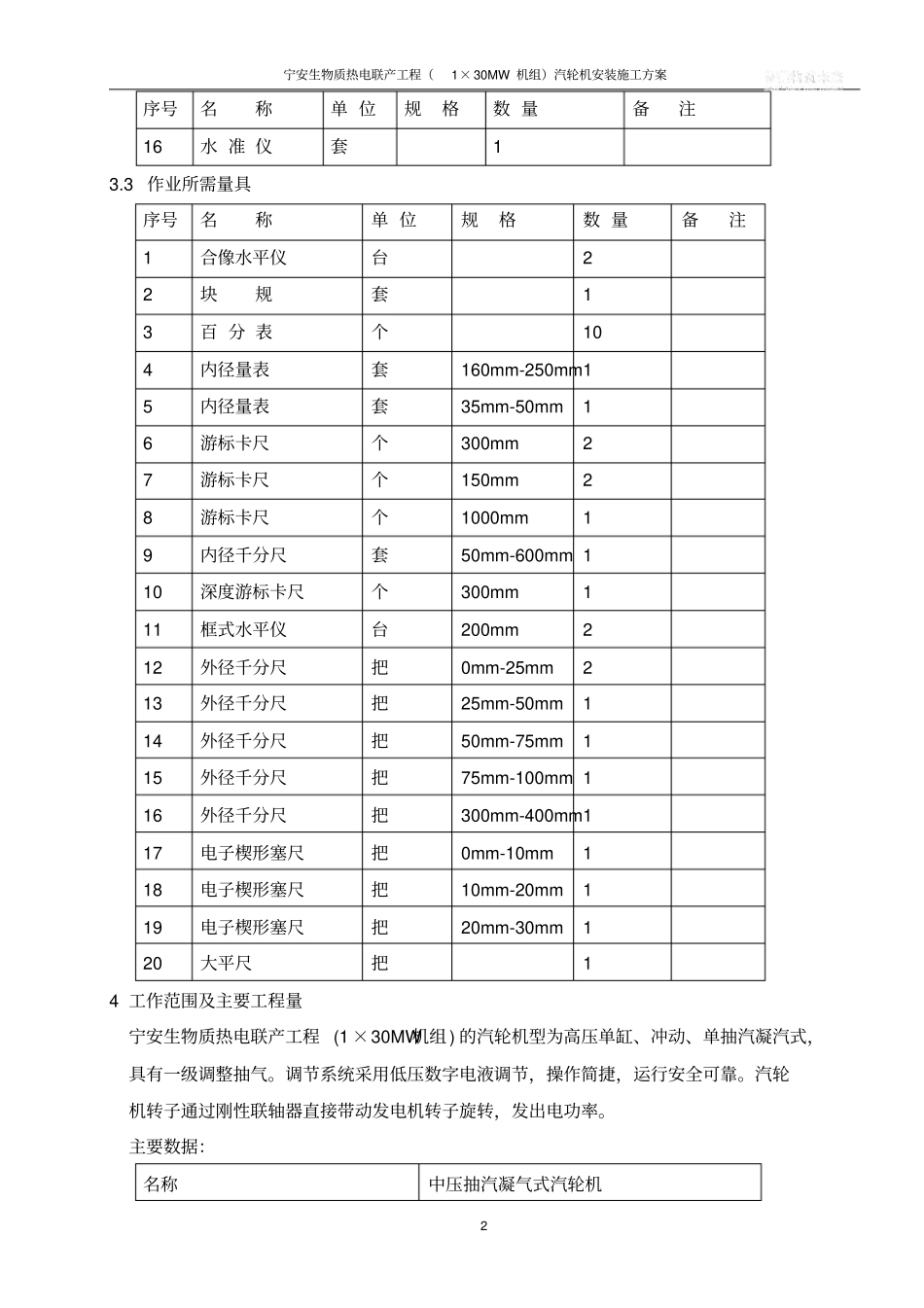

宁安生物质热电联产工程（1×30MW机组）汽轮机安装施工方案11工程概况汽轮机由中国长江动力公司生产，型号为：C30-8.83/0.196，额定功率为30000MW。汽轮机型式为高压单缸、冲动、单抽汽凝气式。2编制依据2.1中国长江动力公司安装图纸及技术资料；2.2《电力建设施工及验收技术规范》汽轮机机组篇DL5011—92；2.3《电力建设施工质量验收及评价规程第三部分：汽轮发电机组》DL/T5210.3-2009；2.4《电力建设安全工作规程》DL5009.1-2002；2.5相关强制性条文。3主要机械设备及工器具配备3.1作业所需机械汽机房桥式起重机32T/10T、150t履带吊一台、25t汽车吊一台、电焊机2台。3.2作业所需工器具、仪器、仪表：序号名称单位规格数量备注1钢丝绳对φ3722手拉葫芦台2t23手拉葫芦台5t24手拉葫芦台10t25跳板块406专用吊具套17克丝钳把18氧气、乙炔表套19氧气、乙炔带米各50m10割炬把111水平尺把300mm212盘尺把30m113弯尺把500x315214卷尺把5m215线坠个0.5kg1宁安生物质热电联产工程（1×30MW机组）汽轮机安装施工方案2序号名称单位规格数量备注16水准仪套13.3作业所需量具序号名称单位规格数量备注1合像水平仪台22块规套13百分表个104内径量表套160mm-250mm15内径量表套35mm-50mm16游标卡尺个300mm27游标卡尺个150mm28游标卡尺个1000mm19内径千分尺套50mm-600mm110深度游标卡尺个300mm111框式水平仪台200mm212外径千分尺把0mm-25mm213外径千分尺把25mm-50mm114外径千分尺把50mm-75mm115外径千分尺把75mm-100mm116外径千分尺把300mm-400mm117电子楔形塞尺把0mm-10mm118电子楔形塞尺把10mm-20mm119电子楔形塞尺把20mm-30mm120大平尺把14工作范围及主要工程量宁安生物质热电联产工程(1×30MW机组)的汽轮机型为高压单缸、冲动、单抽汽凝汽式，具有一级调整抽气。调节系统采用低压数字电液调节，操作简捷，运行安全可靠。汽轮机转子通过刚性联轴器直接带动发电机转子旋转，发出电功率。主要数据：名称中压抽汽凝气式汽轮机宁安生物质热电联产工程（1×30MW机组）汽轮机安装施工方案3型号C30-8.83/0.196额定功率30000MW工作转速3000r/min汽轮机转子临界转速1667r∕min转子旋转方向从汽机头往发电机方向看为顺时针工作电网频率50HZ汽机本体外形尺寸8.207m×4.89m×3.49m最大吊装重量40t5施工进度计划安排根据现场实际情况从具备安装条件日起,至安装结束总工期为30天.6人员配备计划人员：起重工：2人焊工：2人吊车司机：2人电工：1人钳工：8人机械安装工:4人7应具备的施工条件7.1作业人员的质量要求7.1.1工程技术人员和施工人员必须对自己范围内的汽轮机本体安装的全部施工工序和安装工艺做到完全的掌握。7.1.2施工组长必须能够审图且有丰富的安装经验。7.1.3施工人员中一定的施工经验应在施工前经过专业及安全培训，并考试合格。7.1.4配备专业的项目工程师。7.2作业机械、工具、仪器、仪表的要求7.2.1施工作业前必须检查所用的吊装工器具、运输工具、确保其使用性能满足安装要求。有足够的安装量具，并且具有校验合格证明。7.3作业材料、半成品质量要求7.3.1安装过程中合金零部件和紧固件都应在施工前鉴定其材质，确认与厂家图纸和有关标准相符。7.3.2施工使用的重要材料均应有合格证和材料证件。在查核中对其质量有怀疑时，应进行必要的质量验证。7.3.3对外委托加工和现场自行加工的成品或半成品和自行生产配置的材料应按有关规定宁安生物质热电联产工程（1×30MW机组）汽轮机安装施工方案4进行检查。证明合格后方可使用。7.4作业环境的质量要求7.4.1作业环境应有足够的范围摆放待用的机械和材料，并具备充足的安装空间。7.4.2主厂房封闭完毕。7.4.3具有良好的通风设备、管道存放、组合场的运输道路。7.4.4有足够的水、电、照明、压缩空气、氧气和乙炔等设施。7.4.5具有符合要求的施工安全设施，符合安全规定的摆放易燃、易爆气体的场所。7.5作业技术交底安排7.5.1施工前有专责技术员主持，施工负责人、质检及安全人员必须到场。会后完成签字手续。8主要施工程序及技术要求8.1设备装卸和搬运8.1.1起吊时应按箱上指定的吊装部位绑扎吊索，吊索转折处应加衬垫物，防止损坏设备。搞清设备或箱件的重心位...
