沈阳理工大学OLC课设-液体混合装置模拟VIP免费

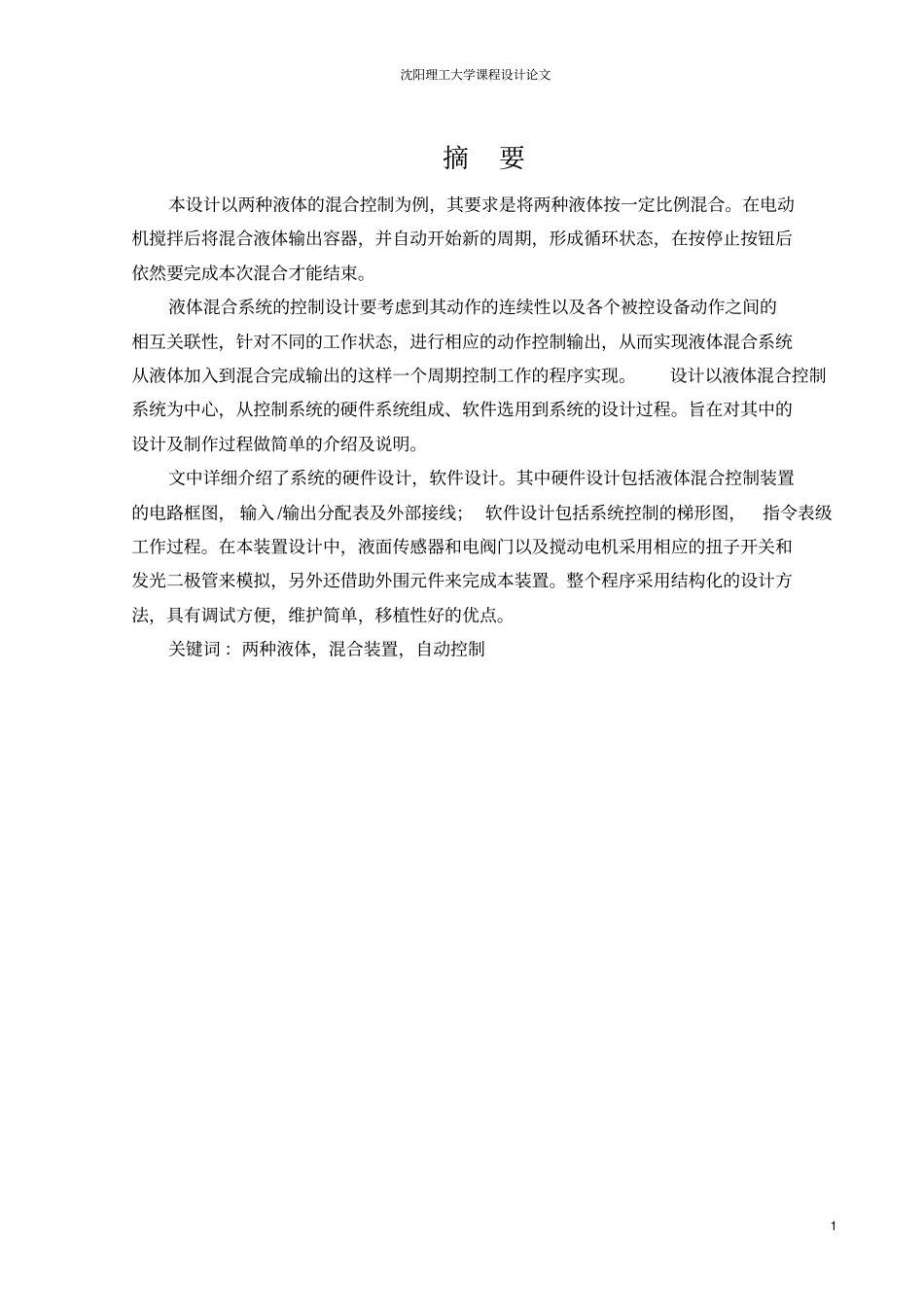

沈阳理工大学课程设计论文1摘要本设计以两种液体的混合控制为例，其要求是将两种液体按一定比例混合。在电动机搅拌后将混合液体输出容器，并自动开始新的周期，形成循环状态，在按停止按钮后依然要完成本次混合才能结束。液体混合系统的控制设计要考虑到其动作的连续性以及各个被控设备动作之间的相互关联性，针对不同的工作状态，进行相应的动作控制输出，从而实现液体混合系统从液体加入到混合完成输出的这样一个周期控制工作的程序实现。设计以液体混合控制系统为中心，从控制系统的硬件系统组成、软件选用到系统的设计过程。旨在对其中的设计及制作过程做简单的介绍及说明。文中详细介绍了系统的硬件设计，软件设计。其中硬件设计包括液体混合控制装置的电路框图，输入/输出分配表及外部接线；软件设计包括系统控制的梯形图，指令表级工作过程。在本装置设计中，液面传感器和电阀门以及搅动电机采用相应的扭子开关和发光二极管来模拟，另外还借助外围元件来完成本装置。整个程序采用结构化的设计方法，具有调试方便，维护简单，移植性好的优点。关键词：两种液体，混合装置，自动控制沈阳理工大学课程设计论文2目录摘要............................................................................................................................1第一章概述..................................................................................................................3第二章液体混合装置控制模拟的硬件设计..............................................................42.1、控制要求.......................................................................................................42.2、选择PLC型号..............................................................................................42.3、系统设计流程示意图..................................................................................52.4、I/O分配表...................................................................................................52.5、I/O接线图...................................................................................................6第三章液体混合装置控制模拟的软件设计..............................................................7第四章调试................................................................................................................11第五章结束语............................................................................................................12第六章参考文献........................................................................................................13沈阳理工大学课程设计论文3第一章概述所谓软PLC，实际就是在PC机的平台上，Windows操作环境下，在用软件来实现PLC的功能，也就是说，PLC是一种基于PC机开发结软构的控制系统，它具有硬PLC的功能、可靠性、速度、故障查找等方面的特点，利用软件技术可以将标准的工业PC转换全功能的PLC过程控制器。软PLC综合了计算机和PLC的开关量控制、模拟量控制、数学运算、数值处理、网络通信等功能，通过一个多任务控制内核，提供强大的指令集、快速而准确的扫描周期，可靠的操作和可连接各种I/O系统及网络的开放式结构。PLC的应用领域目前不断扩大，并延伸到过程控制、批处理、运动和传动控制、无线电遥控以至实现全厂的综合自动化。PLC的技术发展除了小型化、超高速，大容量存储器，多CPU，多任务并行运行外，PLC的开放性更大，通信联网能力更强，集成化软件更优。标准化的IEC61131-3PLC编程语言已被众多PLC厂商所接受，其推广速度越来越快。软PLC的应用范围将更广。20世纪70年代初出现了微处理器。人们很快将其引入可编程控制器，使PLC增加了运算、数据传送及处理等功能，完成了真正具有计算机特征的工业控制装置。此时的PLC为微机技术和继电器常规控制概念相结合的产物。个人计算机发展起...
