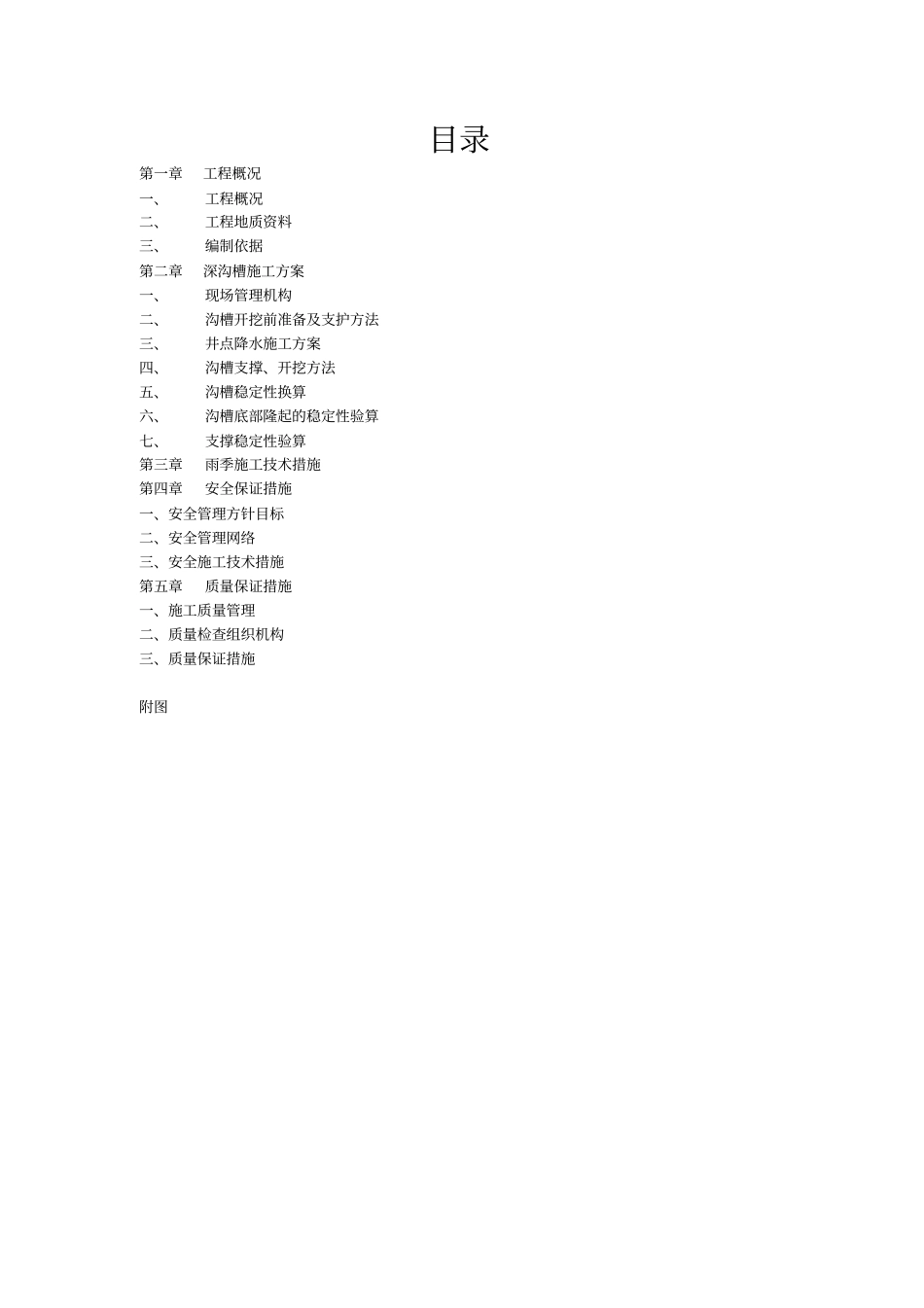

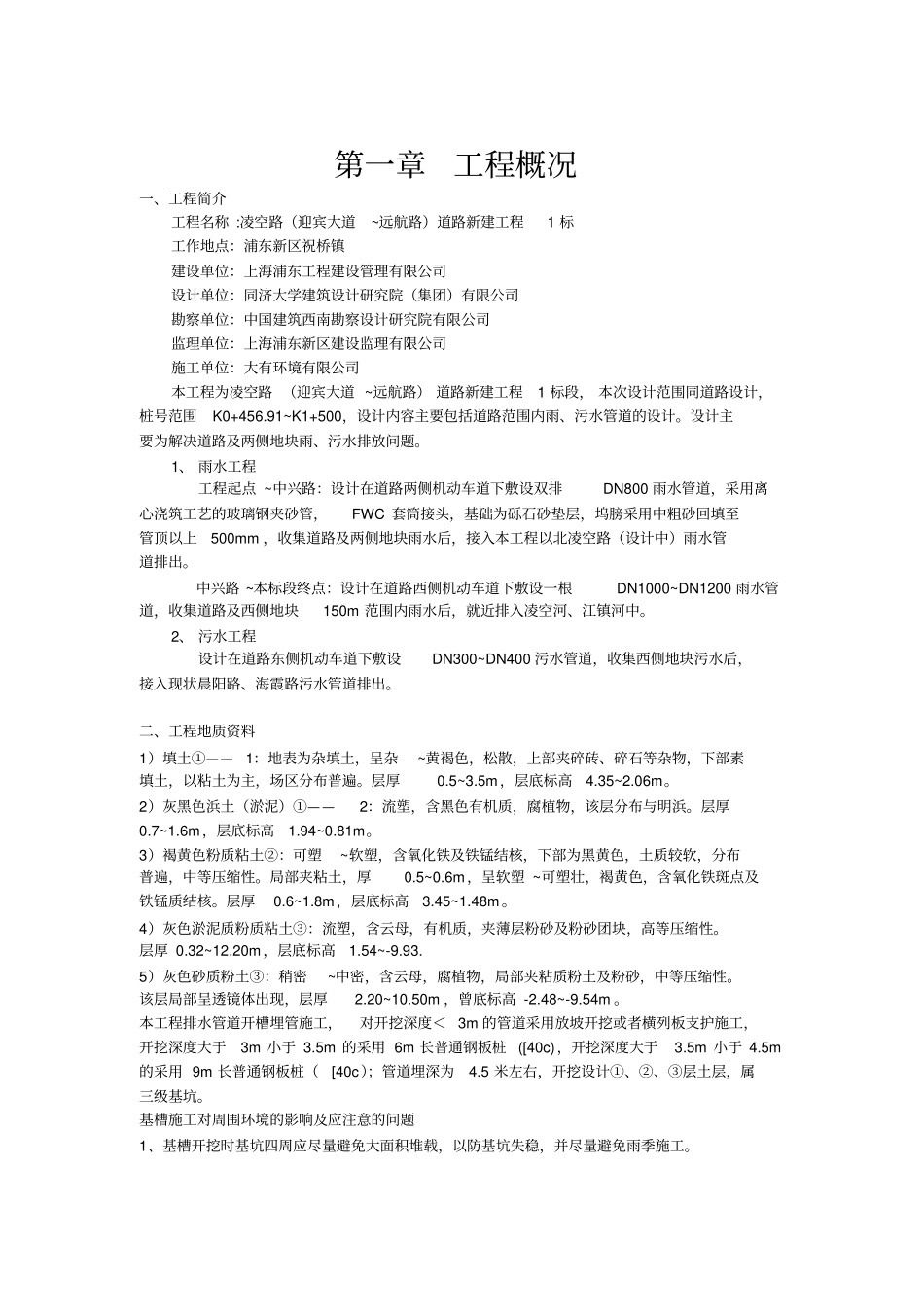

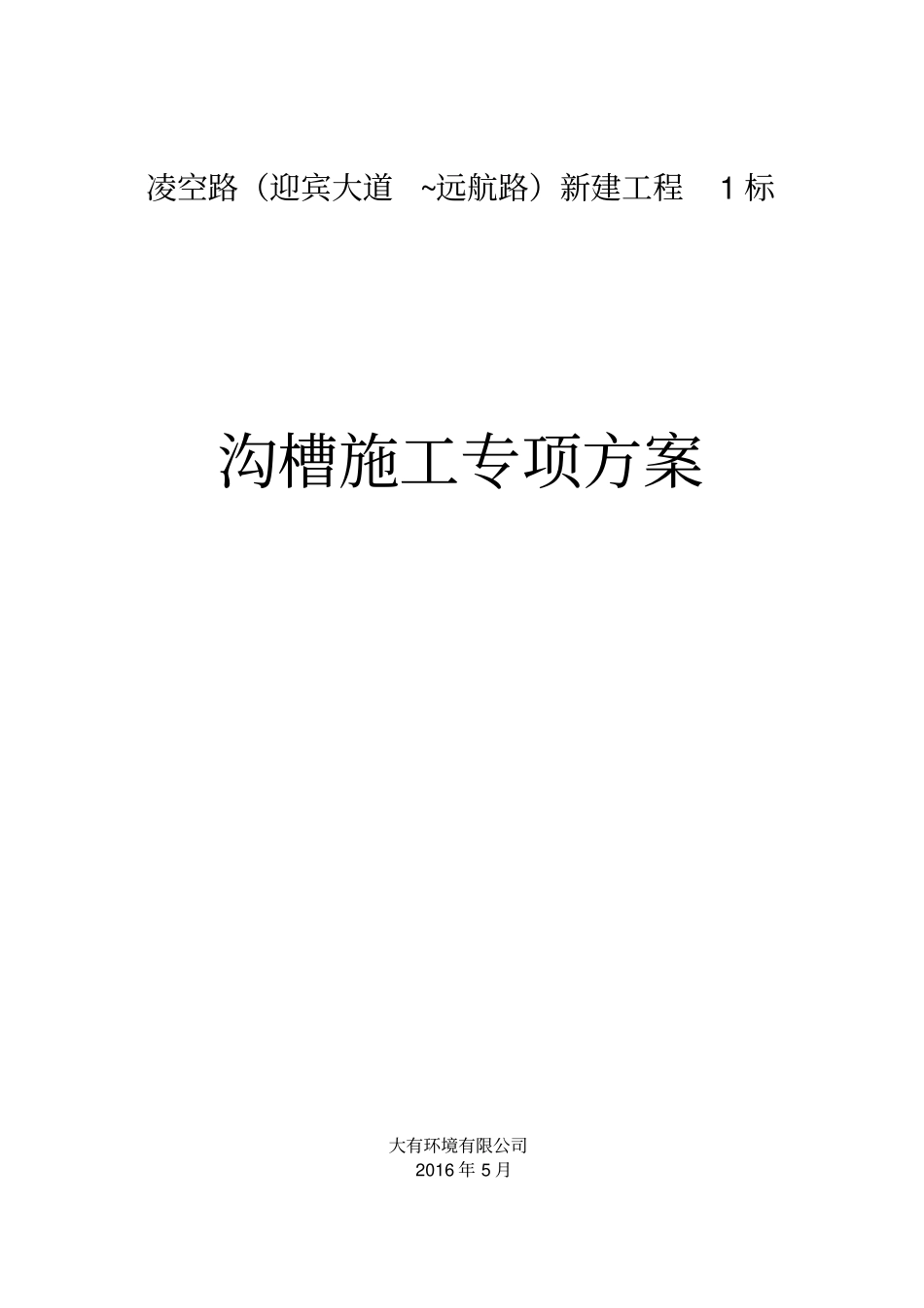

凌空路（迎宾大道~远航路）新建工程1标沟槽施工专项方案大有环境有限公司2016年5月目录第一章工程概况一、工程概况二、工程地质资料三、编制依据第二章深沟槽施工方案一、现场管理机构二、沟槽开挖前准备及支护方法三、井点降水施工方案四、沟槽支撑、开挖方法五、沟槽稳定性换算六、沟槽底部隆起的稳定性验算七、支撑稳定性验算第三章雨季施工技术措施第四章安全保证措施一、安全管理方针目标二、安全管理网络三、安全施工技术措施第五章质量保证措施一、施工质量管理二、质量检查组织机构三、质量保证措施附图第一章工程概况一、工程简介工程名称:凌空路（迎宾大道~远航路）道路新建工程1标工作地点：浦东新区祝桥镇建设单位：上海浦东工程建设管理有限公司设计单位：同济大学建筑设计研究院（集团）有限公司勘察单位：中国建筑西南勘察设计研究院有限公司监理单位：上海浦东新区建设监理有限公司施工单位：大有环境有限公司本工程为凌空路（迎宾大道~远航路）道路新建工程1标段，本次设计范围同道路设计，桩号范围K0+456.91~K1+500，设计内容主要包括道路范围内雨、污水管道的设计。设计主要为解决道路及两侧地块雨、污水排放问题。1、雨水工程工程起点~中兴路：设计在道路两侧机动车道下敷设双排DN800雨水管道，采用离心浇筑工艺的玻璃钢夹砂管，FWC套筒接头，基础为砾石砂垫层，坞膀采用中粗砂回填至管顶以上500mm，收集道路及两侧地块雨水后，接入本工程以北凌空路（设计中）雨水管道排出。中兴路~本标段终点：设计在道路西侧机动车道下敷设一根DN1000~DN1200雨水管道，收集道路及西侧地块150m范围内雨水后，就近排入凌空河、江镇河中。2、污水工程设计在道路东侧机动车道下敷设DN300~DN400污水管道，收集西侧地块污水后，接入现状晨阳路、海霞路污水管道排出。二、工程地质资料1）填土①——1：地表为杂填土，呈杂~黄褐色，松散，上部夹碎砖、碎石等杂物，下部素填土，以粘土为主，场区分布普遍。层厚0.5~3.5m，层底标高4.35~2.06m。2）灰黑色浜土（淤泥）①——2：流塑，含黑色有机质，腐植物，该层分布与明浜。层厚0.7~1.6m，层底标高1.94~0.81m。3）褐黄色粉质粘土②：可塑~软塑，含氧化铁及铁锰结核，下部为黑黄色，土质较软，分布普遍，中等压缩性。局部夹粘土，厚0.5~0.6m，呈软塑~可塑壮，褐黄色，含氧化铁斑点及铁锰质结核。层厚0.6~1.8m，层底标高3.45~1.48m。4）灰色淤泥质粉质粘土③：流塑，含云母，有机质，夹薄层粉砂及粉砂团块，高等压缩性。层厚0.32~12.20m，层底标高1.54~-9.93.5）灰色砂质粉土③：稍密~中密，含云母，腐植物，局部夹粘质粉土及粉砂，中等压缩性。该层局部呈透镜体出现，层厚2.20~10.50m，曾底标高-2.48~-9.54m。本工程排水管道开槽埋管施工，对开挖深度＜3m的管道采用放坡开挖或者横列板支护施工，开挖深度大于3m小于3.5m的采用6m长普通钢板桩([40c)，开挖深度大于3.5m小于4.5m的采用9m长普通钢板桩（[40c）；管道埋深为4.5米左右，开挖设计①、②、③层土层，属三级基坑。基槽施工对周围环境的影响及应注意的问题1、基槽开挖时基坑四周应尽量避免大面积堆载，以防基坑失稳，并尽量避免雨季施工。2、因基槽开挖设计③层灰色砂质粉土，该层在一定水动压力作用下易产生流砂现象，故基槽开挖时应做好降水、止水工作。3、基坑开挖过程中应防止坑底土的扰动，做好基坑开挖的支护工作。三、编制依据1、《城镇给水排水技术规范》2、《城市排水工程规划规范》3、《给水排水管道工程施工及验收规范》4、《钢纤维混凝土检查井盖》5、《上海市排水管道通用图》6、《玻璃纤维增强塑料夹砂管》7、《城镇排水工程施工质量验收规范》8、《道路检查井通用图集》第二章沟槽施工方案一、现场管理机构项目副经理:马建云项目经理:陈美总工程师:杨良军项目现场质量员项目现场质量员项目现场质量员二、沟槽开挖前准备及支护方法1、施工前测量施工前根据设计图纸和指定的水准点.控制点做好交接手续。有给定的水准点放设临时水准点，由两个以上的给定水准点进行测量复核，防止标高和坐标出现误差，临时水准点应设置在不受施工影响的固定构筑物上，应妥善保护河详细...
