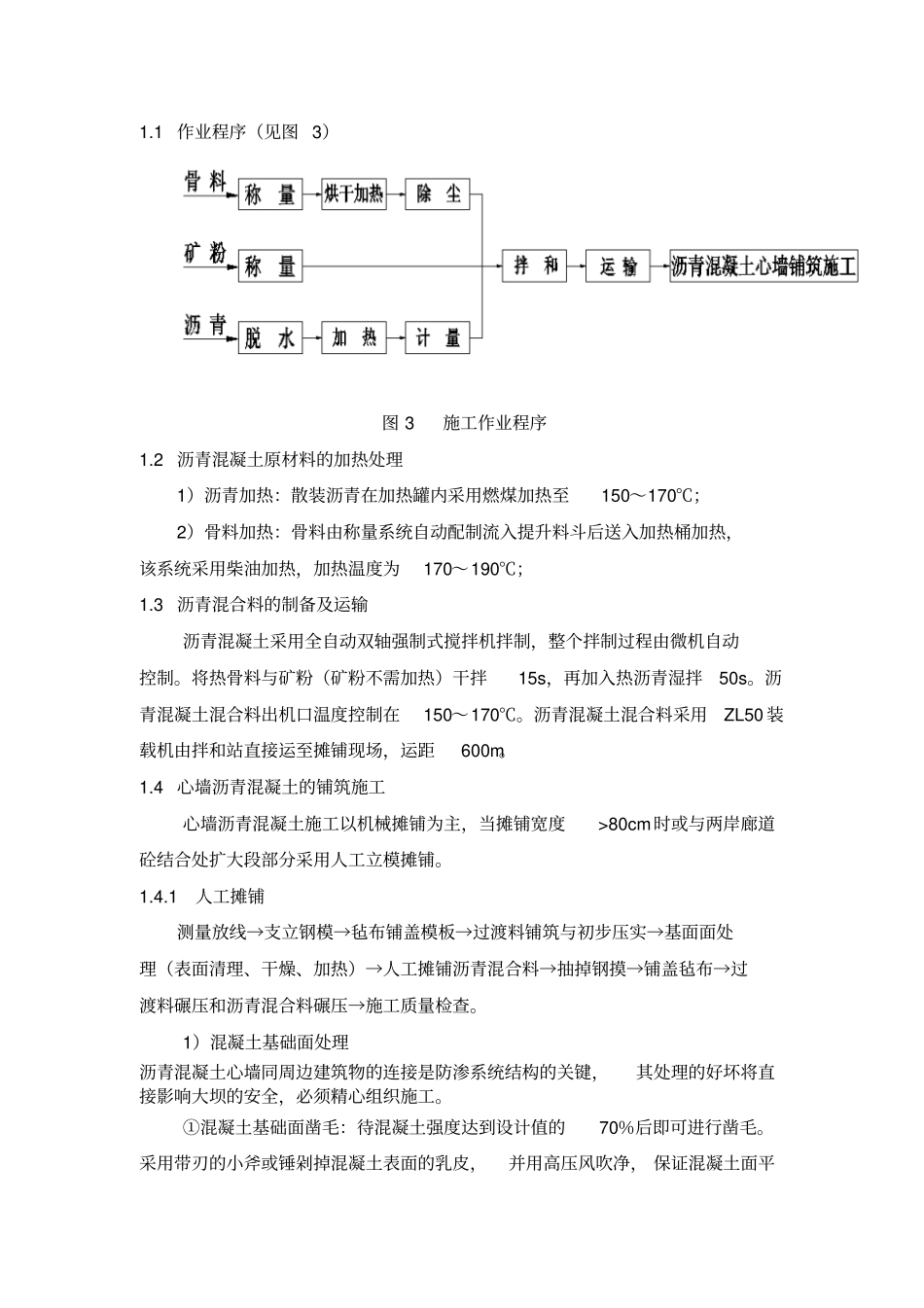

1.1作业程序（见图3）图3施工作业程序1.2沥青混凝土原材料的加热处理1）沥青加热：散装沥青在加热罐内采用燃煤加热至150～170℃；2）骨料加热：骨料由称量系统自动配制流入提升料斗后送入加热桶加热，该系统采用柴油加热，加热温度为170～190℃；1.3沥青混合料的制备及运输沥青混凝土采用全自动双轴强制式搅拌机拌制，整个拌制过程由微机自动控制。将热骨料与矿粉（矿粉不需加热）干拌15s，再加入热沥青湿拌50s。沥青混凝土混合料出机口温度控制在150～170℃。沥青混凝土混合料采用ZL50装载机由拌和站直接运至摊铺现场，运距600m。1.4心墙沥青混凝土的铺筑施工心墙沥青混凝土施工以机械摊铺为主，当摊铺宽度>80cm时或与两岸廊道砼结合处扩大段部分采用人工立模摊铺。1.4.1人工摊铺测量放线→支立钢模→毡布铺盖模板→过渡料铺筑与初步压实→基面面处理（表面清理、干燥、加热）→人工摊铺沥青混合料→抽掉钢摸→铺盖毡布→过渡料碾压和沥青混合料碾压→施工质量检查。1）混凝土基础面处理沥青混凝土心墙同周边建筑物的连接是防渗系统结构的关键，其处理的好坏将直接影响大坝的安全，必须精心组织施工。①混凝土基础面凿毛：待混凝土强度达到设计值的70％后即可进行凿毛。采用带刃的小斧或锤剁掉混凝土表面的乳皮，并用高压风吹净，保证混凝土面平整、干燥。②涂刷稀释沥青：稀释剂采用汽油，其掺配比例应视气温、风力等气候条件确定，一般采用40：60(沥青：汽油)。涂刷后的混凝土表面应为棕色。③涂刷沥青玛蹄脂：厚度一般为1～2cm。在施工现场采用人工拌和，对人工砂和矿粉分别加热，温度控制在150～170℃，然后再加入到热沥青（140～160℃）中一起搅拌均匀。④铜止水表面用热沥青涂刷两遍。2)钢模安装①钢模采用300mm×6mm×1250mm的钢板制作，模版两侧采用角钢限位卡固定，模板间连接采用承插式。②钢模安装前表面涂刷废机油脱作为模剂，拼装好的模板平整严密，尺寸准确。定位后模板距心墙中心线偏差一般控制在±5mm内。3）过渡料铺筑：模板立好后，用毡布遮盖心墙表面，防止砂石、杂物落入仓面内。采用1m3反铲将掺配好的过渡料粗平，人工配合整平，松铺厚度为30cm。心墙两侧的过渡料应同时铺筑，靠近模板部位作业时要特别小心，防止模板走样、变位。4）结合面清理与加热：结合面要清理干净，摊铺前用红外线加热器（局部采用煤气喷灯）使接合面加热到70℃以上。当面层为沥青玛蹄脂时不需要加热。5）沥青混凝土混合料运输及入仓：由于沥青拌和站距离心墙铺筑现场较近，沥青混凝土混合料拌好后采用ZL50G装载机由拌和站直接运输至仓面入仓，人工整平，松铺厚度为28cm，误差控制在±2cm内，入仓温度控制在140～170℃。沥青混合料在活动钢模内摊平后将钢模拔出，采用先拆模后碾压的方法，可使沥青混凝土与过渡带形成犬牙交错的断面，利于两者的结合，这样对防止沥青心墙的塑性变形具有重要意义。钢模拆除后，立即将粘附在模板内壁的沥青混凝土清理干净，以备下次使用。6）混合料与过渡料碾压①碾压顺序及方法：采用2台2.0t自行式振动碾同时静压心墙两侧过渡料2遍后再动压6遍，最后振动碾压沥青混凝土混合料6遍。振动碾行进速度按30m/min控制。沥青混合料摊铺完成后，用毡布将沥青混合料表面覆盖，其宽度为盖住上下游过渡料各20cm，然后振动碾在毡布上碾压，这样不仅解决了沥青混合料表面污染，而且保持了沥青混合料表面的温度，不产生硬壳。实践证明经过这种方法碾压后的沥青混合料表面“返油”良好，未产生纵向裂缝。由于采用毡布遮盖，解决了沥青混凝土表面的“冷却”问题，所以在用振动碾碾压时，还可以采用边下料、边摊平、边遮盖，集中碾压的方法施工。当摊铺长度达到8～10m时，用振动碾集中碾压，其压实标准以沥青表面“返油”为准。对于振动碾碾压不到的边角部位（如铜止水附近和齿槽边角），采用重锤人工夯实，直至表面“返油”为止。②碾压温度：碾压时最高温度不超过150℃，最低温度不低于110℃。1.4.2机械摊铺基础结合面处理（使表面干净、干燥）→测量放线并固定定位金属丝→摊铺机摊铺沥青混合料和过渡料→人工摊铺两侧岸坡扩大段沥青混合料→过渡料碾压→沥青混合料碾...
