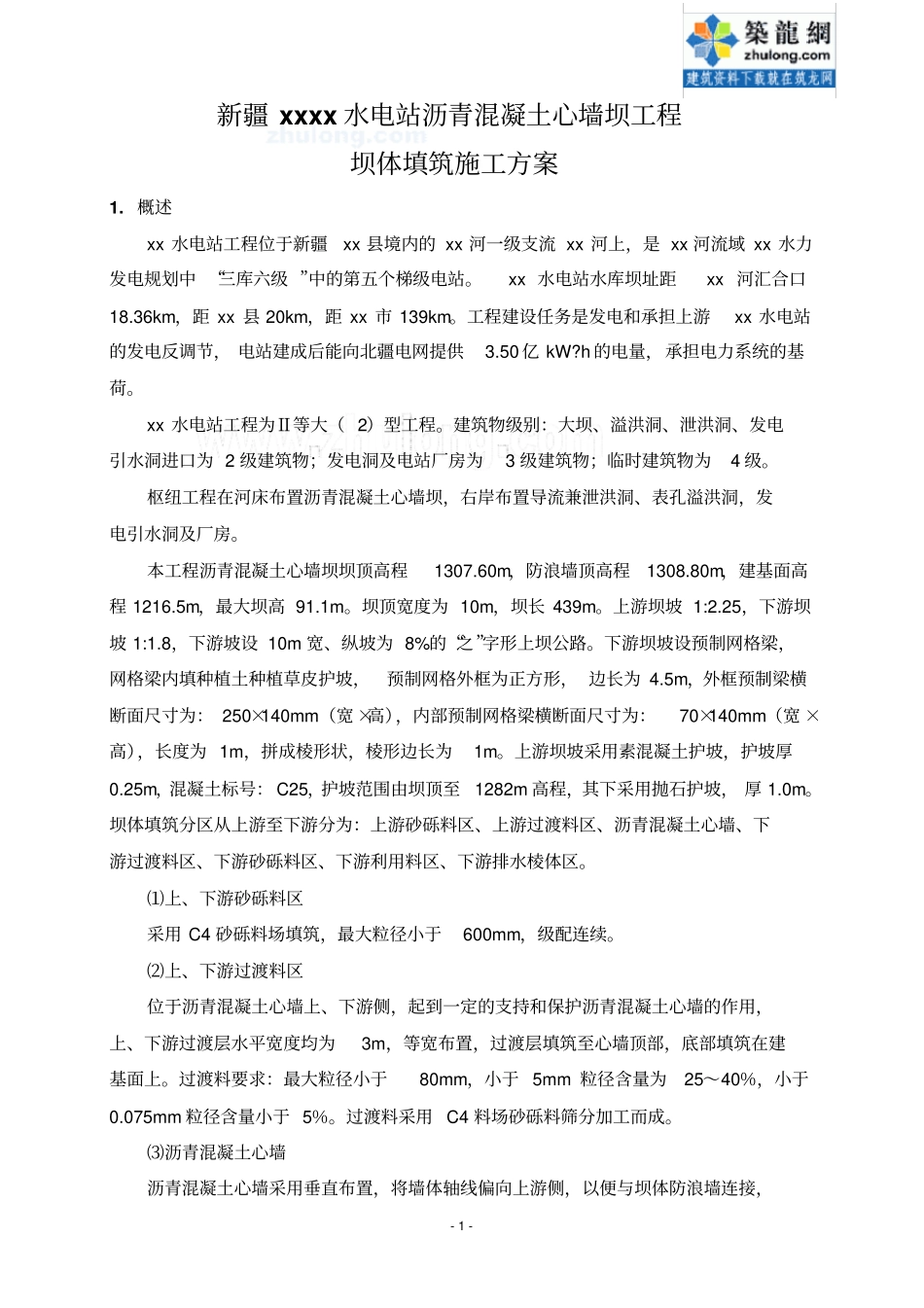

-1-新疆xxxx水电站沥青混凝土心墙坝工程坝体填筑施工方案1.概述xx水电站工程位于新疆xx县境内的xx河一级支流xx河上，是xx河流域xx水力发电规划中“三库六级”中的第五个梯级电站。xx水电站水库坝址距xx河汇合口18.36km，距xx县20km，距xx市139km。工程建设任务是发电和承担上游xx水电站的发电反调节，电站建成后能向北疆电网提供3.50亿kW?h的电量，承担电力系统的基荷。xx水电站工程为Ⅱ等大（2）型工程。建筑物级别：大坝、溢洪洞、泄洪洞、发电引水洞进口为2级建筑物；发电洞及电站厂房为3级建筑物；临时建筑物为4级。枢纽工程在河床布置沥青混凝土心墙坝，右岸布置导流兼泄洪洞、表孔溢洪洞，发电引水洞及厂房。本工程沥青混凝土心墙坝坝顶高程1307.60m，防浪墙顶高程1308.80m，建基面高程1216.5m，最大坝高91.1m。坝顶宽度为10m，坝长439m。上游坝坡1:2.25，下游坝坡1:1.8，下游坡设10m宽、纵坡为8%的“之”字形上坝公路。下游坝坡设预制网格梁，网格梁内填种植土种植草皮护坡，预制网格外框为正方形，边长为4.5m，外框预制梁横断面尺寸为：250×140mm（宽×高），内部预制网格梁横断面尺寸为：70×140mm（宽×高），长度为1m，拼成棱形状，棱形边长为1m。上游坝坡采用素混凝土护坡，护坡厚0.25m，混凝土标号：C25，护坡范围由坝顶至1282m高程，其下采用抛石护坡，厚1.0m。坝体填筑分区从上游至下游分为：上游砂砾料区、上游过渡料区、沥青混凝土心墙、下游过渡料区、下游砂砾料区、下游利用料区、下游排水棱体区。⑴上、下游砂砾料区采用C4砂砾料场填筑，最大粒径小于600mm，级配连续。⑵上、下游过渡料区位于沥青混凝土心墙上、下游侧，起到一定的支持和保护沥青混凝土心墙的作用，上、下游过渡层水平宽度均为3m，等宽布置，过渡层填筑至心墙顶部，底部填筑在建基面上。过渡料要求：最大粒径小于80mm，小于5mm粒径含量为25～40％，小于0.075mm粒径含量小于5％。过渡料采用C4料场砂砾料筛分加工而成。⑶沥青混凝土心墙沥青混凝土心墙采用垂直布置，将墙体轴线偏向上游侧，以便与坝体防浪墙连接，-2-沥青混凝土心墙防渗体轴线距坝轴线的距离为3.0m。沥青混凝土心墙的厚度由顶厚0.4m台阶式变至底厚0.8m，底部与混凝土基座接触处厚度由0.8m台阶式变为2m。心墙顶与防浪墙底连接，心墙顶高程为1307.40m。沥青混凝土骨料采用P2灰岩料场开采加工料，填料从附近水泥厂就近购买。心墙基座采用混凝土结构，布置在心墙底部，基座宽度分为4m和8m两种，厚0.8m，沥青混凝土心墙与基座间铺设一层沥青马蹄脂厚1cm，心墙与混凝土基座之间采用铜片止水，沿心墙轴线布置。⑷下游利用料区采用坝基及各建筑物爆破或开挖的石料，最大粒径大于600mm。⑸棱体排水区棱体排水区位于坝下游坡脚处，顶高程为1231.50m，底部座落于河床基岩上，顶宽6m，上游坡度1:1，下游坡度与坝坡相同为1:1.8。上游设过渡层及反滤层，各层厚均为2m。2.施工平面布置2.1施工道路坝体填筑道路根据现场实际情况，分为坝前上坝道路和坝后上坝道路。坝前道路主要满足上游围堰的填筑，坝后道路主要满足大坝心墙两侧的过渡料、砂砾料、反滤料（Ⅰ、Ⅱ）、排水料、坝前抛石护坡填筑及围堰心墙两侧的过渡料填筑。具体道路见《坝体填筑道路布置图》。上坝施工道路及运输强度序号道路类别道路名称长度运输坝料名称运输方量1坝前道路1#道路、3#桥、9#道路1.9KmC2料场砂砾料、上游可利用料场45万m32坝后道路5#道路、2#道路、3#道路、下基坑道路及坝后“之”字路4.5KmC4料场砂砾料、过渡料、反滤料、排水料、坝前抛石442万m3坝内沿上下游横穿沥青混凝土心墙采用自制整体式钢栈桥法，如图2.1，钢栈桥加工安装两座，形成回路，其桥台为I20工字钢，桥面为I20工字钢和钢板（厚5mm），长6.0m，宽3.0m，重5.0t。-3-图2.1横穿沥青心墙钢栈桥2.2施工用风坝体填筑用风主要为基础面及地质缺陷部位的清理，我部计划采用1台21m3油动空压机移动供风。2.3施工用电照明用电布置，分别在左右岸EL1307.6m处各安置两台高亮度海洋王照明灯(2Kw)，在心墙位置沿坝轴方向上放置两台移动照明灯，满足沥青心墙及大坝填筑夜间施工。坝面其它施工用电由2台400KV·A变...
