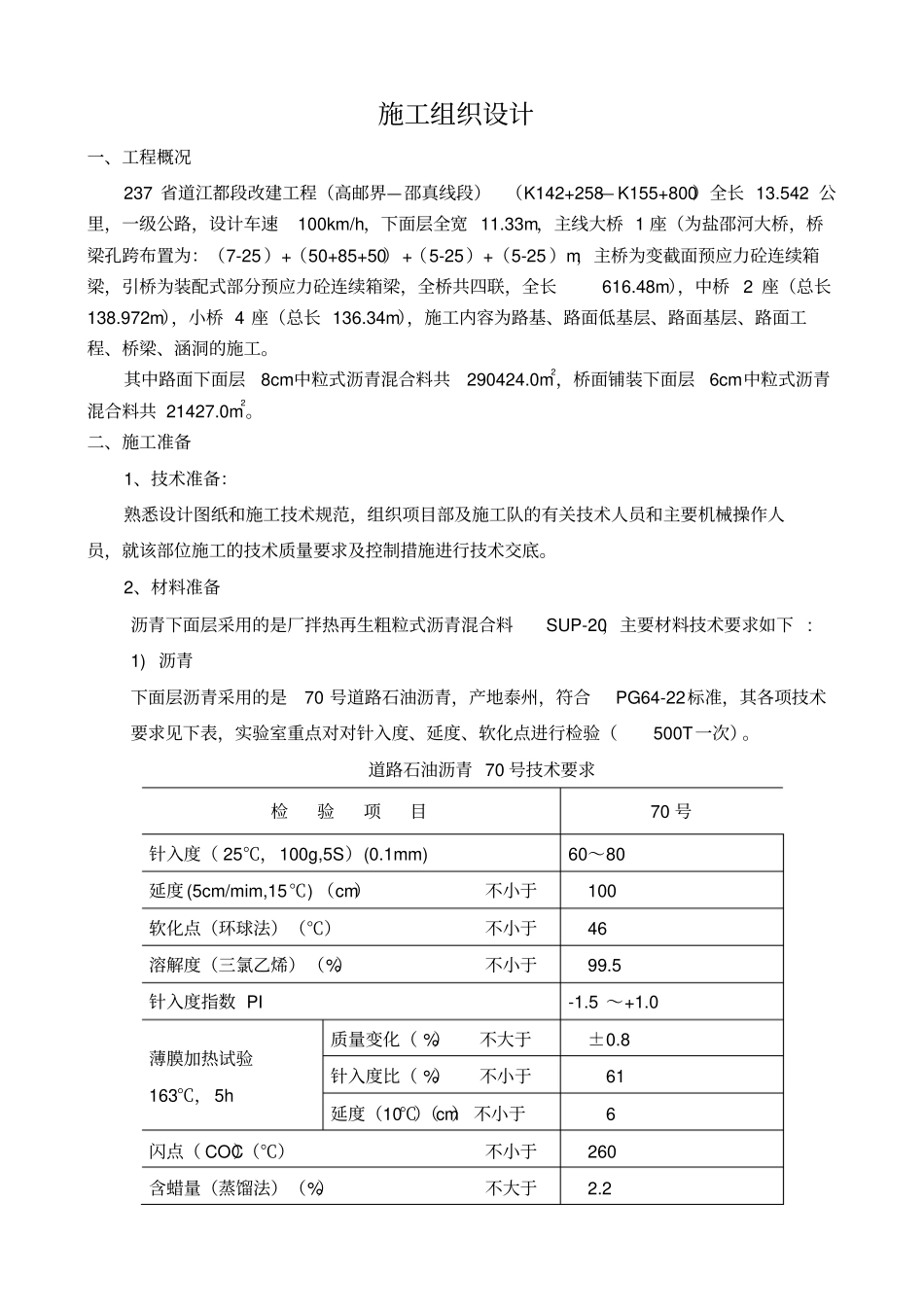

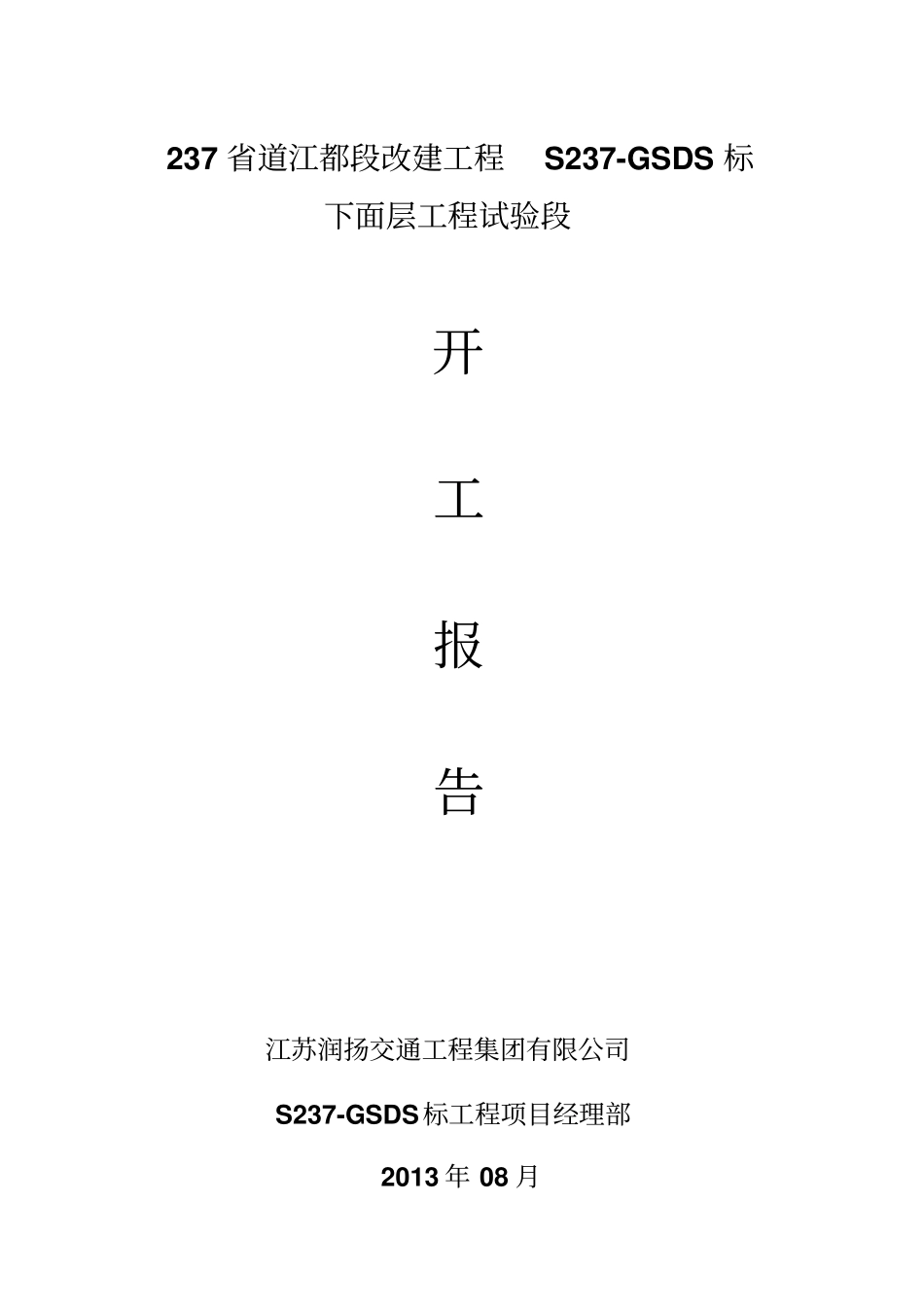

237省道江都段改建工程S237-GSDS标下面层工程试验段开工报告江苏润扬交通工程集团有限公司S237-GSDS标工程项目经理部2013年08月施工组织设计一、工程概况237省道江都段改建工程（高邮界—邵真线段）（K142+258—K155+800）全长13.542公里，一级公路，设计车速100km/h，下面层全宽11.33m，主线大桥1座（为盐邵河大桥，桥梁孔跨布置为：（7-25）+（50+85+50）+（5-25）+（5-25）m，主桥为变截面预应力砼连续箱梁，引桥为装配式部分预应力砼连续箱梁，全桥共四联，全长616.48m），中桥2座（总长138.972m），小桥4座（总长136.34m），施工内容为路基、路面低基层、路面基层、路面工程、桥梁、涵洞的施工。其中路面下面层8cm中粒式沥青混合料共290424.0m2，桥面铺装下面层6cm中粒式沥青混合料共21427.0m2。二、施工准备1、技术准备：熟悉设计图纸和施工技术规范，组织项目部及施工队的有关技术人员和主要机械操作人员，就该部位施工的技术质量要求及控制措施进行技术交底。2、材料准备沥青下面层采用的是厂拌热再生粗粒式沥青混合料SUP-20，主要材料技术要求如下:1)沥青下面层沥青采用的是70号道路石油沥青，产地泰州，符合PG64-22标准，其各项技术要求见下表，实验室重点对对针入度、延度、软化点进行检验（500T一次）。道路石油沥青70号技术要求检验项目70号针入度（25℃，100g,5S）(0.1mm)60～80延度(5cm/mim,15℃)（cm）不小于100软化点（环球法）（℃）不小于46溶解度（三氯乙烯）（%）不小于99.5针入度指数PI-1.5～+1.0薄膜加热试验163℃，5h质量变化（%）不大于±0.8针入度比（%）不小于61延度（10℃）（cm）不小于6闪点（COC）（℃）不小于260含蜡量（蒸馏法）（%）不大于2.2密度（15℃）（g/cm3）不小于1.01动力粘度（绝对粘度，60℃）（pa.s）不小于1802）粗集料采用石质坚硬、清洁、不含风化颗粒、近立方体颗粒的碎石，粒径大于2.36mm，产地安徽铜陵。粗集料技术指标检验项目技术要求石料压碎值不大于（%）26洛极矶磨耗损失不大于（%）30与沥青的粘附性不小于（级)4视密度不小于（t/m3）2.50吸水率不大于（%）2.5软石含量不大于（%）5坚固性不大于（%）12细长扁平颗粒含量不大于（%）15水洗法＜0.075mm颗粒含量不大于（%）1粗集料有二个破碎面颗粒比例不少于80%，磨光值的技术要求适用于沥青表面层。3）细集料细集料应洁净、干燥、无杂质，并有适当级配，可采用石灰岩粉碎的机制砂，根据级配需要也可掺用少量质量优良的天然砂，天然砂的含量不宜大于集料的总量的15%，产地为安徽铜陵。细集料主要技术指标视密度坚固性砂当量水洗法＜0.075mm颗粒含量≮2.5g/cm3≤12%≮60%，宜控制在70%以上≯15%，宜控制在不大于12.5%4）矿粉沥青混合料的矿粉采用石灰岩加工而得。矿粉应干燥、洁净，不得将拌和机回收的粉尘作为矿粉使用，矿粉产地为镇江高资。矿粉主要技术指标视密度（t/m3）含水量（%）亲水系数粒度范围（％）<0.6mm<0.15mm<0.075mm≥2.5≤1<1100%90～10075～1005）Superpave原材料级配要求Superpave设计集料级配限制区界限沥青混合料类型筛孔尺寸(mm)禁区控制点(通过率%)0.30.61.182.36Sup20最小13.716.722.334.6最大13.720.728.334.6Superpave设计集料级配控制点界限沥青混合料类型筛孔尺寸(mm)控制点上下限(通过率%)1912.52.360.075Sup20最小9090232最大100-498三、总体施工安排：（一）组织机构设置为加强施工现场的统一协调管理，在规定的工期内完成施工任务。更好地协调项目办、总监办、施工三方的关系。公司项目部进驻现场，施工中实行项目经理负责制。项目组织管理网络见施工组织机构图：（1）项目经理：全面负责工程施工管理工作；（2）项目总工程师：全面负责技术工作和技术管理工作；（3）质检科：主要负责分阶段进行工程进度、质量检查，并对工程进度、质量进行监控，日常施工时，配备专人检查质量；（4）试验室：对各类进场材料（沥青、水泥等）进行试验检测，施工过程的检验工作；（5）财务科：负责资金计划的制定、管理工作，同时做好物资采购供应和物资管理工作；（6）工程科：负责各分项工程施工组织方案制定，在施工过程中，对每一分项工程的工程进度计划...
