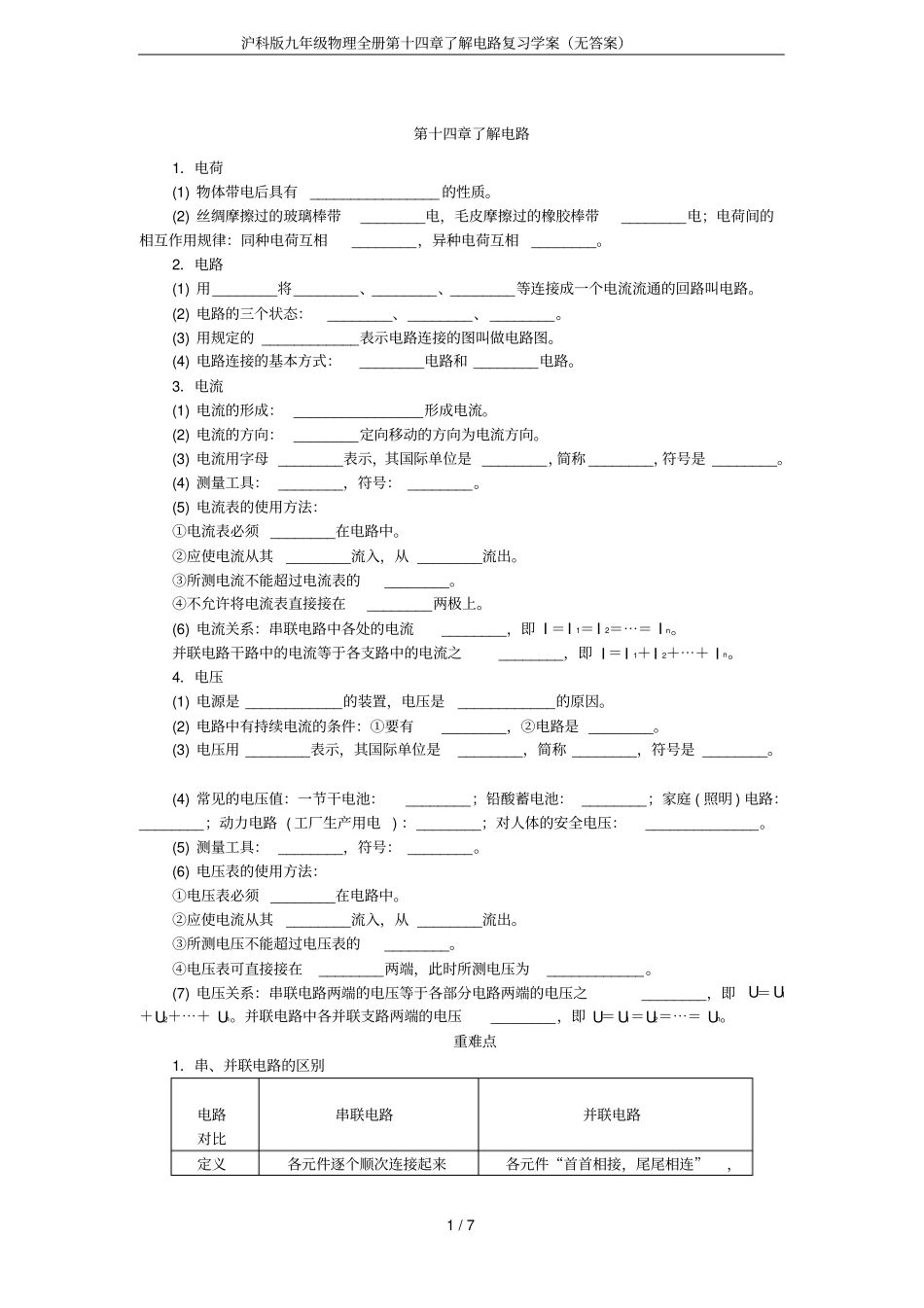

沪科版九年级物理全册第十四章了解电路复习学案（无答案）1/7第十四章了解电路1．电荷(1)物体带电后具有________________的性质。(2)丝绸摩擦过的玻璃棒带________电，毛皮摩擦过的橡胶棒带________电；电荷间的相互作用规律：同种电荷互相________，异种电荷互相________。2．电路(1)用________将________、________、________等连接成一个电流流通的回路叫电路。(2)电路的三个状态：________、________、________。(3)用规定的____________表示电路连接的图叫做电路图。(4)电路连接的基本方式：________电路和________电路。3．电流(1)电流的形成：________________形成电流。(2)电流的方向：________定向移动的方向为电流方向。(3)电流用字母________表示，其国际单位是________，简称________，符号是________。(4)测量工具：________，符号：________。(5)电流表的使用方法：①电流表必须________在电路中。②应使电流从其________流入，从________流出。③所测电流不能超过电流表的________。④不允许将电流表直接接在________两极上。(6)电流关系：串联电路中各处的电流________，即I＝I1＝I2＝⋯＝In。并联电路干路中的电流等于各支路中的电流之________，即I＝I1＋I2＋⋯＋In。4．电压(1)电源是____________的装置，电压是____________的原因。(2)电路中有持续电流的条件：①要有________，②电路是________。(3)电压用________表示，其国际单位是________，简称________，符号是________。(4)常见的电压值：一节干电池：________；铅酸蓄电池：________；家庭(照明)电路：________；动力电路(工厂生产用电)：________；对人体的安全电压：______________。(5)测量工具：________，符号：________。(6)电压表的使用方法：①电压表必须________在电路中。②应使电流从其________流入，从________流出。③所测电压不能超过电压表的________。④电压表可直接接在________两端，此时所测电压为____________。(7)电压关系：串联电路两端的电压等于各部分电路两端的电压之________，即U＝U1＋U2＋⋯＋Un。并联电路中各并联支路两端的电压________，即U＝U1＝U2＝⋯＝Un。重难点1．串、并联电路的区别电路对比串联电路并联电路定义各元件逐个顺次连接起来各元件“首首相接，尾尾相连”，沪科版九年级物理全册第十四章了解电路复习学案（无答案）2/7的电路并列地连在电路两点之间的电路电路图工作特点(1)电流的路径只有一条；(2)用电器工作时互相影响；(3)开关控制整个电路；(4)电流处处相等；(5)总电压等于各部分电路两端电压之和(1)电流的路径有多条；(2)用电器工作时互不影响；(3)干路开关控制整个电路，支路开关只控制其所在支路；(4)干路电流等于各支路电流之和；(5)各支路两端的电压等于电源电压2．电压表和电流表的使用对比仪表对比电流表电压表不同点电流表要和用电器串联后接到电路中电压表要和用电器并联后接到电路中电流表不能不经过用电器直接接到电源两极上电压表可以直接接到电源两极上电流表的电路符号是电压表的电路符号是电流表在电路中相当于导线(电流表的内阻很小)电压表在电路中相当于开路(电压表的内阻很大)相同点(1)电流都要从表的“＋”接线柱流进，从“－”接线柱流出；(2)被测电流或电压都不能超过电表所选量程；(3)在预先不知道被测电流或电压的大约值时，需先用大量程试触命题点1串联和并联图1五彩缤纷的小彩灯的连接方式是________联。若每个小彩灯正常工作的电压为1.5V，则用家庭电路供电时，至少需要把________个小彩灯串联后接在家庭电路中。命题点2电路故障分析沪科版九年级物理全册第十四章了解电路复习学案（无答案）3/7图2如图2所示，闭合开关后，两灯泡都不亮，电压表示数为3V，则故障可能是________。重点实验再现实验一用电流表探究串、并联电路电流的特点(1)实验电路图：如图3所示。图3(2)设计实验：探究串、并联电路中电流的特点，需要将________表和被测电路________联进行测量。如图甲、乙所示，分别测出A、B、C三处的电流进行比较。(3)测量工具：电流表。(4)进行实验①探究串联电路中A、B、C三处的电流关系，可将电流表分别接入A、B、...
