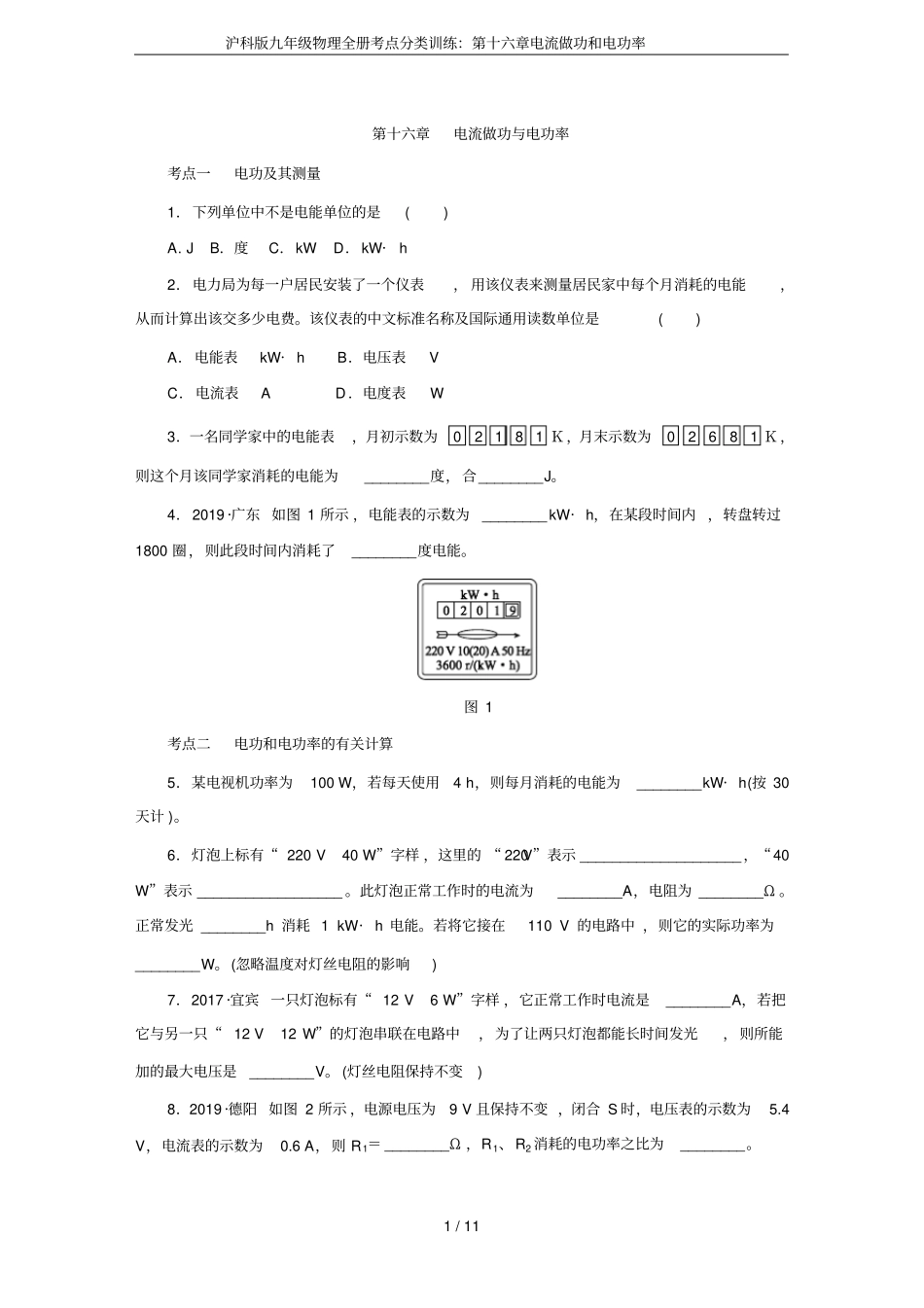

沪科版九年级物理全册考点分类训练：第十六章电流做功和电功率1/11第十六章电流做功与电功率考点一电功及其测量1．下列单位中不是电能单位的是()A.JB．度C．kWD．kW·h2．电力局为每一户居民安装了一个仪表，用该仪表来测量居民家中每个月消耗的电能，从而计算出该交多少电费。该仪表的中文标准名称及国际通用读数单位是()A．电能表kW·hB．电压表VC．电流表AD．电度表W3．一名同学家中的电能表，月初示数为02181Ｋ，月末示数为02681Ｋ，则这个月该同学家消耗的电能为________度，合________J。4．2019·广东如图1所示，电能表的示数为________kW·h，在某段时间内，转盘转过1800圈，则此段时间内消耗了________度电能。图1考点二电功和电功率的有关计算5．某电视机功率为100W，若每天使用4h，则每月消耗的电能为________kW·h(按30天计)。6．灯泡上标有“220V40W”字样，这里的“220V”表示____________________，“40W”表示__________________。此灯泡正常工作时的电流为________A，电阻为________Ω。正常发光________h消耗1kW·h电能。若将它接在110V的电路中，则它的实际功率为________W。(忽略温度对灯丝电阻的影响)7．2017·宜宾一只灯泡标有“12V6W”字样，它正常工作时电流是________A，若把它与另一只“12V12W”的灯泡串联在电路中，为了让两只灯泡都能长时间发光，则所能加的最大电压是________V。(灯丝电阻保持不变)8．2019·德阳如图2所示，电源电压为9V且保持不变，闭合S时，电压表的示数为5.4V，电流表的示数为0.6A，则R1＝________Ω，R1、R2消耗的电功率之比为________。沪科版九年级物理全册考点分类训练：第十六章电流做功和电功率2/11图29．2019·广东如图3所示，电源的电压恒定，R1、R2为定值电阻，R2的阻值为60Ω。只闭开关S0时，电流表的示数为0.2A，再闭合开关S1时，电流表的示数为0.6A。求：(1)电源的电压。(2)电阻R1的阻值。(3)开关S0、S1均闭合后，通电10s电路消耗的总电能。图3考点三电功率的测量10．小红同学在“测量小灯泡电功率”的实验中，选取额定电压为2.5V的小灯泡、电压恒为3V的电源，电流表，电压表，开关、导线若干，另有三种规格的滑动变阻器可供选择：R1(10Ω1A)、R2(20Ω0.5A)，R3(50Ω0.2A)。按如图4甲所示的电路图进行实验。沪科版九年级物理全册考点分类训练：第十六章电流做功和电功率3/11图4(1)请将图乙中的实物电路连接完整(要求：滑动变阻器的滑片向左移动时小灯泡变亮)。(2)闭合开关，调节滑片的位置，当小灯泡两端电压为2.5V时，电流表的示数如图丙所示，小灯泡的额定功率为________W。(3)下表是小红四次实验的数据，根据数据可知，小灯泡的实际功率随________而改变。数据序号1234电压U/V2.51.71.30.5电流I/A0.240.210.16电功率P/W0.4080.2730.08(4)请你分析表中的实验数据，判断小红在实验中选用的滑动变阻器是________(选填“R1”“R2”或“R3”)。11．2018·十堰在“测量小灯泡的电功率”的实验中，电源电压为6V，小灯泡的额定电压为3.8V，小灯泡电阻约为100Ω。图5(1)请你用笔画线代替导线，将图5甲中的实验电路连接完整(要求滑片向左移动时电流表示数变小)。(2)小天同学在连接好最后一根导线时，小灯泡立即发光，请你分析产生这一现象的操作错误是________________________________。沪科版九年级物理全册考点分类训练：第十六章电流做功和电功率4/11(3)改正错误后继续实验，移动滑动变阻器滑片到某点，电压表示数为2.5V，要使小灯泡正常发光，滑动变阻器滑片应向______(选填“左”“右”)移动，同时眼睛应注意观察________的示数，直到小灯泡正常发光，此时电流表示数为0.32A，则小灯泡的额定功率是________W。(4)记下多组对应电流表和电压表示数，绘制出如图乙所示的U－I图像，由图像可知用此实验装置________(选填“可以”或“不可以”)做“探究通过定值电阻的电流与电压的关系”的实验。12．2017·河北小明利用如图6甲所示的实验器材测量“小灯泡的额定功率”，已知电源电压恒为6V，小灯泡正常工作时的电压为3.8V，电阻约为12Ω，滑动变阻器的规格为“20Ω2A”。图6(1)请用笔画线代替导线，完成实物电路的连接。(2)...
