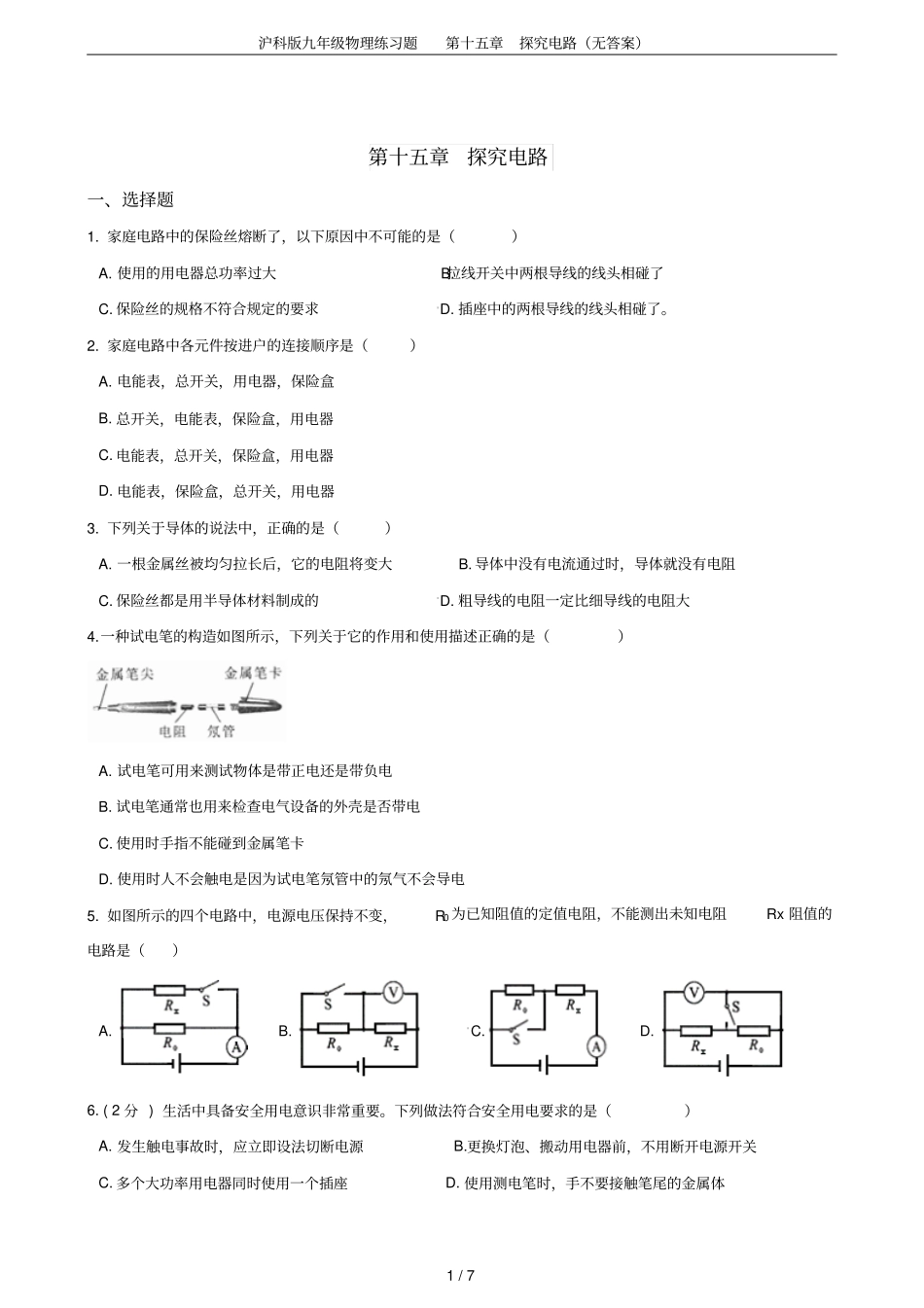

沪科版九年级物理练习题第十五章探究电路（无答案）1/7第十五章探究电路一、选择题1.家庭电路中的保险丝熔断了，以下原因中不可能的是（）A.使用的用电器总功率过大B.拉线开关中两根导线的线头相碰了C.保险丝的规格不符合规定的要求D.插座中的两根导线的线头相碰了。2.家庭电路中各元件按进户的连接顺序是（）A.电能表，总开关，用电器，保险盒B.总开关，电能表，保险盒，用电器C.电能表，总开关，保险盒，用电器D.电能表，保险盒，总开关，用电器3.下列关于导体的说法中，正确的是（）A.一根金属丝被均匀拉长后，它的电阻将变大B.导体中没有电流通过时，导体就没有电阻C.保险丝都是用半导体材料制成的D.粗导线的电阻一定比细导线的电阻大4.一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是（）A.试电笔可用来测试物体是带正电还是带负电B.试电笔通常也用来检查电气设备的外壳是否带电C.使用时手指不能碰到金属笔卡D.使用时人不会触电是因为试电笔氖管中的氖气不会导电5.如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，不能测出未知电阻Rx阻值的电路是（）A.B.C.D.6.(2分)生活中具备安全用电意识非常重要。下列做法符合安全用电要求的是（）A.发生触电事故时，应立即设法切断电源B.更换灯泡、搬动用电器前，不用断开电源开关C.多个大功率用电器同时使用一个插座D.使用测电笔时，手不要接触笔尾的金属体沪科版九年级物理练习题第十五章探究电路（无答案）2/77.下列说法中正确的是（）A.一段电路中的电流增大了，一定是因为电路中的电阻减小了B.正在发光的灯泡两端一定有电压C.由于有公式R=U/I，因此导线两端电压一定时，导线的电阻和通过导体的电流成反比D.电路中的电流为0A时，电路的电阻为0W8.如图所示，电阻箱的示数是（）A.1258ΩB.8521ΩC.1528ΩD.1208Ω9.张华同学在“探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是（）A.当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1AB.将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9AC.通过导体甲的电流与其两端的电压成正比D.导体甲的电阻大于导体乙的电阻10.有四段导线，甲、乙、丙都是铜线，丁是镍铬合金线，甲与乙等长而甲比乙粗，乙与丙等粗而乙比丙短，丙与丁等长且等粗．关于它们的电阻，下列判断中正确的是（）A.甲的电阻最大B.丁的电阻最大C.乙的电阻最大D.丙的电阻最大11.如图所示是油量自动测定装置的示意图，O为杠杆支点，R0为定值电阻，Rx是滑动变阻器，当闭合开关S后（）沪科版九年级物理练习题第十五章探究电路（无答案）3/7A.滑动变阻器Rx连入电路的阻值随油量的增加而增大B.电流表的读数随油量的增加而减小C.电压表的读数随油量的增加而增大D.电压表改装成油量表刻度均匀12.如图所示，电源电压不变，小灯泡标有“6V3W”的字样，滑动变阻器的滑片在中点时灯正常发光．当滑片P向b端移动时，下列说法正确的是（）①电流表的示数变大；②电压表的示数变大；③灯的实际功率大于3W；④电路中的总功率变小．A.①②B.②③C.①④D.②④二、填空题13.如图所示，电源电压为6V，闭合开关S后，发现两灯泡均不亮，检查后发现L1灯丝断了，电路其他部分均正常．如果用电压表测量b、c两点间电压，则电压应为________V．14.同种材料制成的甲、乙、丙三根电阻丝，甲的阻值为5欧，乙的阻值为8欧，丙的阻值为16欧，若它们的长度相等，那么电阻的横截面积最大的是________；若它们的截面积相同，那么电阻的长度最短的是________。15.在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U﹣I坐标中描绘了相对应的坐标点，如图乙所示，电阻R1的阻值是________，电阻R2的阻值是________．沪科版九年级物理练习题第十五章探究电路（无答案）4/716.科学家的每次重大发现，都有力地推动了人类文明的进程．丹麦物理学家________首先发现了电流周围存在磁场，第一个揭示了电和磁之间的联系．小郭同学受此启发自制了如图所示的简易压力传感器，弹簧甲连接在A、B两绝缘板之间，B板固定，滑动变...
