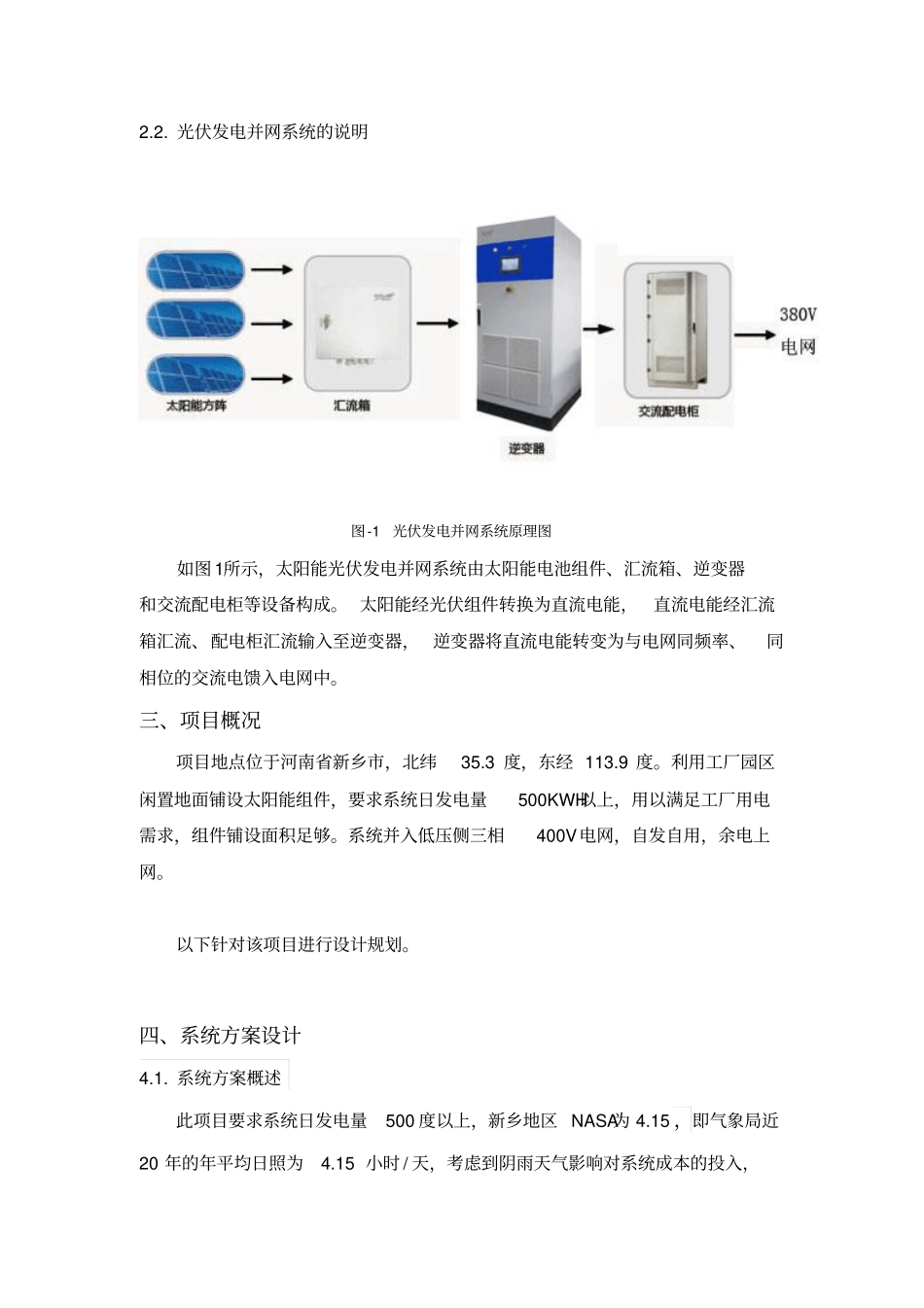

分布式光伏并网系统方案初步说明书厦门科华恒盛股份有限公司2015年7月一、公司介绍1.厦门科华恒盛股份有限公司厦门科华恒盛股份有限公司（以下简称科华公司）成立于1999年(其前身是成立于1988年的漳州科华电子有限公司)，是一家以研究电力电子技术为核心的高科技企业，是“重点国家级火炬计划项目（UPS）”的承担者，是国家科技部认定的UPS行业首家“国家级重点高新技术企业”。是中国本土最大的高端UPS电源制造商与提供商。科华公司现有员工近千人，旗下拥有七家全资子公司、3个电源研究中心、2个现代化电源生产基地、1个业界最先进的UPS及EMC检测中心，形成了以研发中心、制造中心、销售中心为格局的高新技术企业群。已于2010年1月13日在深圳中小板上市，代码002335。科华公司本着“技术自主，品牌自有”的发展理念，相继在漳州、厦门、深圳设立了国内最大的UPS电源研究机构，组建了以自主培养的3名享有国务院特殊津贴的专家为核心的百人研发团队。2010年科华公司与合作伙伴斥巨资成立了漳州耐欧立斯科技有限责任公司，正式投身加入到新能源产业，耐欧立斯公司主要研发生产小型风力发电机组、控制系统、各类并网供电解决方案，目前已经拥有多处案例工程，并成为中移动、中联通等企业的战略合作伙伴。二、光伏发电并网系统介绍2.1科华并网系统应用介绍厦门科华恒盛股份有限公司在光伏并网控制器、风能并网控制器、逆变器等产品具有自主技术创新能力，并拥有永磁风力发电机设计、制造技术的自主知识产权。是国内唯一一家通过法国国家环境测试院专业检测的、可提供全系列永磁风力发电机组的企业。厦门科华恒盛股份有限公司为客户提供经济、稳定可靠的新能源，是客户的最佳合作伙伴。2.2.光伏发电并网系统的说明图-1光伏发电并网系统原理图如图1所示，太阳能光伏发电并网系统由太阳能电池组件、汇流箱、逆变器和交流配电柜等设备构成。太阳能经光伏组件转换为直流电能，直流电能经汇流箱汇流、配电柜汇流输入至逆变器，逆变器将直流电能转变为与电网同频率、同相位的交流电馈入电网中。三、项目概况项目地点位于河南省新乡市，北纬35.3度，东经113.9度。利用工厂园区闲置地面铺设太阳能组件，要求系统日发电量500KWH以上，用以满足工厂用电需求，组件铺设面积足够。系统并入低压侧三相400V电网，自发自用，余电上网。以下针对该项目进行设计规划。四、系统方案设计4.1.系统方案概述此项目要求系统日发电量500度以上，新乡地区NASA为4.15，即气象局近20年的年平均日照为4.15小时/天，考虑到阴雨天气影响对系统成本的投入，初步规划采用100KW集中式逆变器，集中并网的设计方案，将组件安装的容量100KW，(组件占地面积约为1300平米)分别逆变器，交流输出集中并入低压侧电网，发电自发自用。系统的电池组件目前初步选用功率为250Wp的多晶硅太阳电池组件，每个电池串列按照20块电池组件串联进行设计，为了减少光伏电池组件到逆变器之间的连接线，以及方便维护操作，建议直流侧采用汇流箱将光伏阵列进行汇流。系统的100KW逆变器配置1台交流配电柜，并网逆变器输出进升压变压器升压后通过交流配电柜（配电、计量）接入低压侧三相400V电网。系统应配置1套监控装置，可采用RS485的通讯方式，实时监测并网发电系统的运行参数和工作状态。系统的原理图见下图。图-2系统原理图4.2.系统配置与设计4.2.1.并网逆变器并网逆变器是光伏并网发电系统的重要设备之一，光伏电池组件是把太阳能量转化为直流电能，经并网逆变器转变为与交流电网同频率、同相位的正弦波交流电，馈入电网实现并网发电功能。本方案采用科华1台100KW并网逆变器，该系列并网逆变器特点如下：模块化设计，便于安装维护单模块故障不影响系统工作根据日照强度自动休眠输出功率可选（0~100%）滤除自身谐波功能过/欠压、过/欠频及过流保护主动、被动结合防孤岛适应严酷的电网环境并网逆变器的外观图：图-350/100KW逆变器外观图光伏并网逆变器主要技术参数：逆变器型号指标SPI50K-ASPI100K-A输入特性最大直流输入功率（kw）55110最大直流输入电压（VDC）1000最大直流输入电流（A）125245MPPT范围（V）450~850输出特额定交流输出功率（kw...
