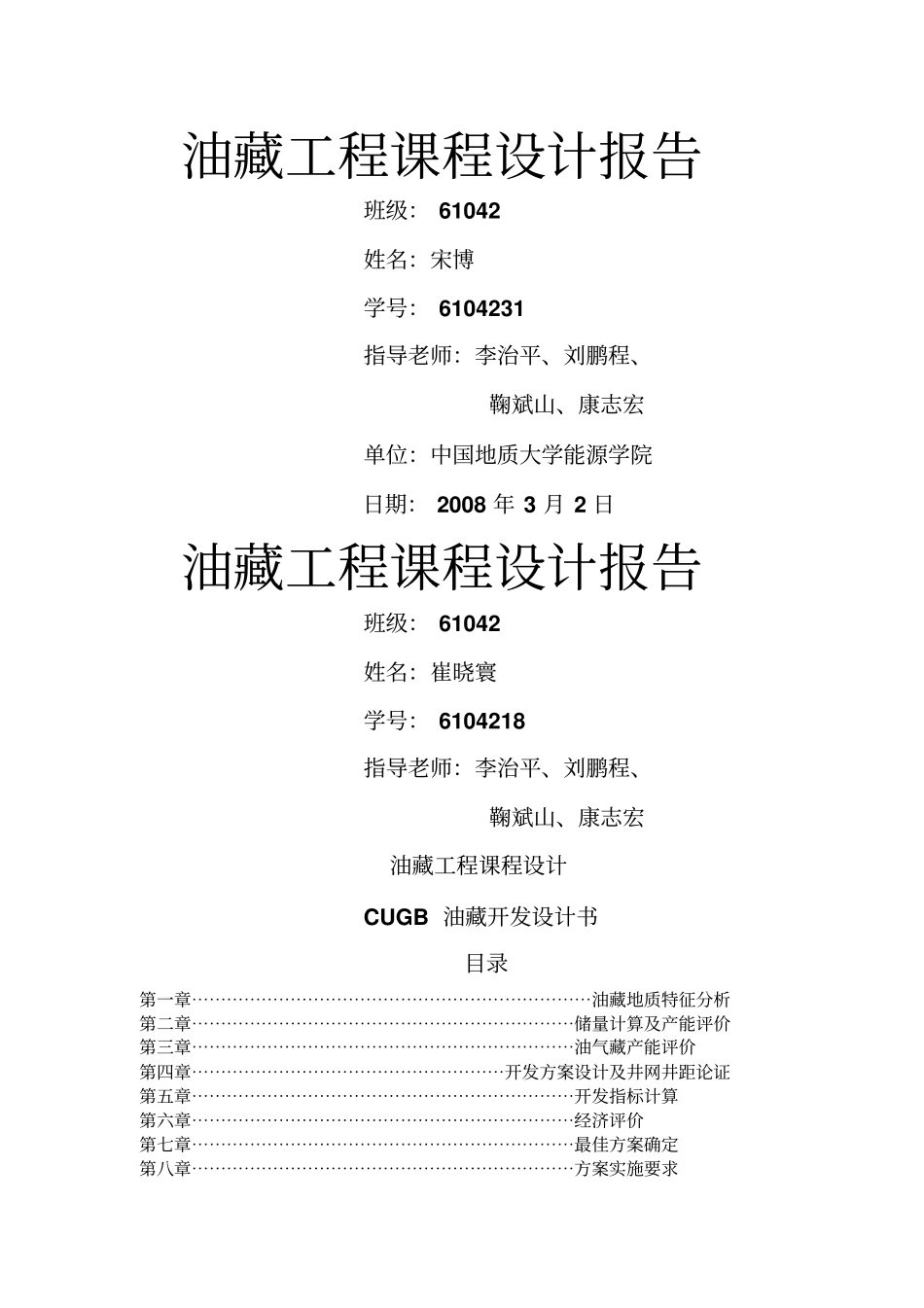

油藏工程课程设计报告VIP免费

油藏工程课程设计报告班级：61042姓名：宋博学号：6104231指导老师：李治平、刘鹏程、鞠斌山、康志宏单位：中国地质大学能源学院日期：2008年3月2日油藏工程课程设计报告班级：61042姓名：崔晓寰学号：6104218指导老师：李治平、刘鹏程、鞠斌山、康志宏油藏工程课程设计CUGB油藏开发设计书目录第一章⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯油藏地质特征分析第二章⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯储量计算及产能评价第三章⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯油气藏产能评价第四章⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯开发方案设计及井网井距论证第五章⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯开发指标计算第六章⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯经济评价第七章⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯最佳方案确定第八章⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯方案实施要求第一章油藏地质特征分析一构造特征1构造形态1.1由图CUGB油藏砂岩顶面构造图分析得知：此构造模型为南西至东北向平缓，南东至北西方向较陡的背斜构造，在南东北西方向分别被两条大的断裂所断开，断层对圈闭的影响也很重要，由此，该构造命名为“断背斜构造”。1.2构造的参数长轴长度：L长=26*0.6km/3.5=4.45km短轴长度：L宽=11.2*0.6km/3.5=1.9kmL长：L宽=4.45：1.9=2.3：1因此，该背斜为短轴背斜；1.3构造走向背斜为南西至北东方向断层为从南西至北东方向，位于背斜北西翼的断层在延伸方向上有所偏转1.4构造顶面缓坡平缓度：L长'=13.2*0.6/3.5=2.26km；sinA=0.13/2.26=0.056A=2.86deg约为3度陡坡平缓度L长’’=5*0.6/3.5=0.86kmsinB=0.13/0.86=0.15B=8.6degree2圈闭研究（如图）圈闭面积=3.975平方公里圈闭闭合高度=150m划分圈闭油水界面：根据知指导书资料2，C3井在4900.0—4930.0段R=3.7，在4930.0—4940.0段R=0.6，底层电阻率发生明显变化，高阻油层和低阻水层在4930.0处划分。从此，油水界面定位于从测井平台为基准的4930.0m深度。另外，根据指导书资料3,4,5中，资料5中对4930.0—4940.0m进行测试，产水。可以进一步确定油水界面在平台基准下的4930.0m。但是构造图是以海拔为基准，平台高出地面6m,地面海拔94m，所以平台基准的4930.0m在构造图上实际对应的等深线为4930-(6+94)=4830.0m3断层研究3.1断层走向为南西向北东方向延伸，断层的倾向则平面上垂直于走向为北西—南东向。断层倾向于背斜切割关系的判断：断层外部的断块海拔较低，背斜上升，所以偏北西翼断层向南东倾，倾向为北西。而偏南东方向的断层向北西倾，倾向为南东向。命名偏南东方向的断层为断层1，偏北西方向德断层为断层2断层1的断距：h=[(0.51km)*(0.51km)-(0.1km)(0.1km)]^(1/2)=0.5km由图可知断层1在地层5000m就开始发生断裂，断层类型为走向断层。图为断层走向与岩层走向基本一致，由于油水界面的海拔高度在-4830m,所以断层1的封闭性与油藏无关。断层2的断距h2无法确定，在地层-4770m以下就开始发生断裂。断层走向与地层方向垂直，断层为垂向断层，由于资料不足，勘探出一初级阶段，所以断层2的封闭性暂时不能准确确定，计算过程中计为封闭性断层计算。储层岩石物性特征分析矿物组成指导书14成分石英长石岩屑泥质灰质含量76%4%20%5%7%确定为岩屑质石英砂岩。粒度组成：指导书15粒径mm>1010-55-22-11-0.50.5-0.250.25-0.10.1-0.01<0.01含量%0.491.293.233.0512.7236.5529.59.144.03根据《油层物理》109页粒度组成分布图及累计分布图，可以确定该砂岩的分选性，分选程度较好。矿物粘土含量及组成：指导书16成分平均粘土高岭石绿泥石伊利石蒙托石含量%3.93758152由此，该背斜油藏的储层类型可定为砂岩储层，以粒间孔为主。孔隙度根据指导书2，三个井的平均孔隙度=（0.2+0.195+0.2）/3=19.67%那么为了方便，近似于20%，从孔隙度角度讲，储层条件较好渗透率—根据指导书19，三井的气测渗透率平均值=（190+200+210）/3=200mD也属于较好的渗透率储层非均质性分析Kave=200mD渗透率变异系数Vk=[sum[(Ki-Kave)^2/n]]^0.5/Kave<0.5这反映出非均质性较弱渗透率突进系数Tk=Kmax...
