焓湿图的应用实例课件VIP专享VIP免费

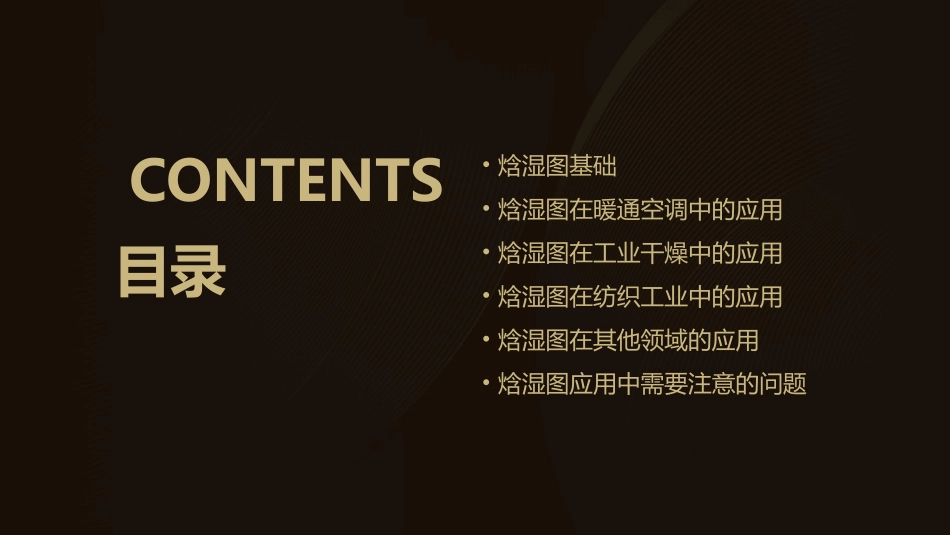

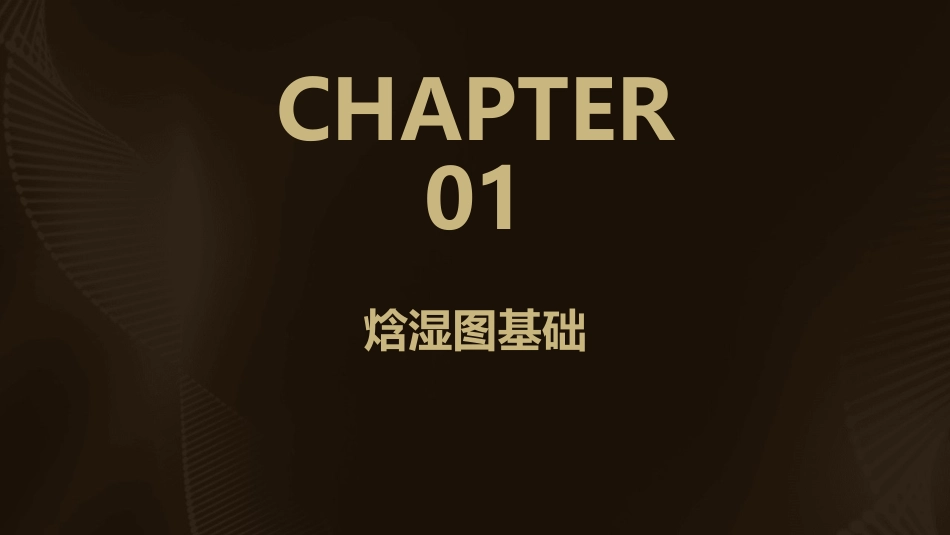

焓湿图的应用实例课件目录•焓湿图基础•焓湿图在暖通空调中的应用•焓湿图在工业干燥中的应用•焓湿图在纺织工业中的应用•焓湿图在其他领域的应用•焓湿图应用中需要注意的问题CONTENTS01焓湿图基础CHAPTER焓湿图是一种用于表示空气状态及其参数之间关系的图表，通常用于暖通空调和环境控制领域。焓湿图定义焓湿图基于空气的物理性质和状态参数之间的关系，通过图形表示空气的状态点以及各状态点之间的变化关系。工作原理焓湿图的定义与原理焓湿图通常由三个坐标轴组成，分别是温度轴、含湿量轴和焓值轴。坐标轴空气状态点空气状态变化线每个空气状态点都由温度、含湿量和焓值三个参数确定。空气状态变化线表示在不同空气处理过程中，空气状态点的变化轨迹。030201焓湿图的基本组成在暖通空调系统设计过程中，可以使用焓湿图来评估系统的性能并进行系统设计。暖通空调系统设计焓湿图可以用于湿度控制，通过调整温度和含湿量参数来控制室内湿度。湿度控制在环境控制领域，焓湿图可用于分析和设计各种环境控制系统，如恒温恒湿系统、洁净室等。环境控制焓湿图的应用范围02焓湿图在暖通空调中的应用CHAPTER暖通空调系统的基本原理暖通空调系统是利用热力学原理，通过制冷、制热和通风等手段，调节室内空气的温度、湿度和气流速度，达到人体舒适和节能的目的。暖通空调系统的组成暖通空调系统一般由制冷机组、冷却水循环系统、空气处理机组、风机盘管、新风系统等组成。暖通空调系统的原理与组成焓湿图的基本原理焓湿图是通过图形方式表示空气的状态点，以及不同状态点之间的转换关系。它可以帮助我们分析暖通空调系统的性能，以及进行系统的设计和优化。利用焓湿图分析暖通空调系统的性能通过焓湿图，我们可以分析系统的制冷、制热和除湿能力，以及系统的能耗和效率。我们还可以通过比较不同系统的性能，选择最优的系统设计方案。利用焓湿图分析暖通空调系统的性能暖通空调系统设计应遵循安全、舒适、节能、经济等原则，同时要考虑到室内空气品质、噪音和振动等因素。暖通空调系统设计的原则利用焓湿图，我们可以进行系统的负荷计算、设备选型、管道设计等，从而完成系统的整体设计。此外，焓湿图还可以用于系统的调试和优化，以提高系统的性能和效率。焓湿图在暖通空调系统设计中的应用焓湿图在暖通空调系统设计中的应用03焓湿图在工业干燥中的应用CHAPTER工业干燥系统概述工业干燥系统是通过加热、通风和介质流动等技术手段，对物料进行脱水处理的过程。根据不同的工艺要求，干燥系统被广泛应用于化工、制药、食品、纺织等工业领域。工业干燥系统的原理工业干燥系统主要基于热力学原理，通过加热、加压、通风等手段改变物料的含水量和物理形态。在干燥过程中，物料表面的水分逐渐蒸发并被介质带走，从而实现物料的脱水干燥。工业干燥系统的组成一个典型的工业干燥系统包括加热器、风机、干燥器、冷凝器和控制系统等组成部分。加热器用于提供热源，风机负责输送介质，干燥器是进行干燥作业的主体设备，冷凝器用于收集介质中的水分，控制系统则对整个系统进行监控和调节。工业干燥系统的原理与组成010203焓湿图的基本概念焓湿图是一种基于热力学参数变化的图形表示方法，可以用来分析干燥过程中物料的含水量、介质的状态以及热量传递等参数的变化。利用焓湿图分析干燥系统的效率通过在焓湿图上标注干燥系统中各点的状态，可以直观地了解物料在干燥过程中的含水量变化以及干燥系统的效率。例如，可以比较不同干燥阶段的温度、湿度和风速等参数，评估它们对干燥效果的影响。利用焓湿图指导干燥系统的优化通过对焓湿图的分析，可以找出干燥系统的瓶颈和潜在问题，从而有针对性地优化干燥系统的设计和管理。例如，可以调整加热器的温度、风机的风量以及干燥器的结构等参数，以提高干燥系统的效率和降低能耗。利用焓湿图分析工业干燥系统的性能确定干燥系统的方案01利用焓湿图可以分析不同物料在干燥过程中的热力学特性，从而选择合适的干燥方案和设备。例如，对于一些热敏性物料，需要选择较低温度下的干燥方案，以避免物料变质。预测干燥效果和能耗02通过在焓湿图上模拟不同干燥条件下...
