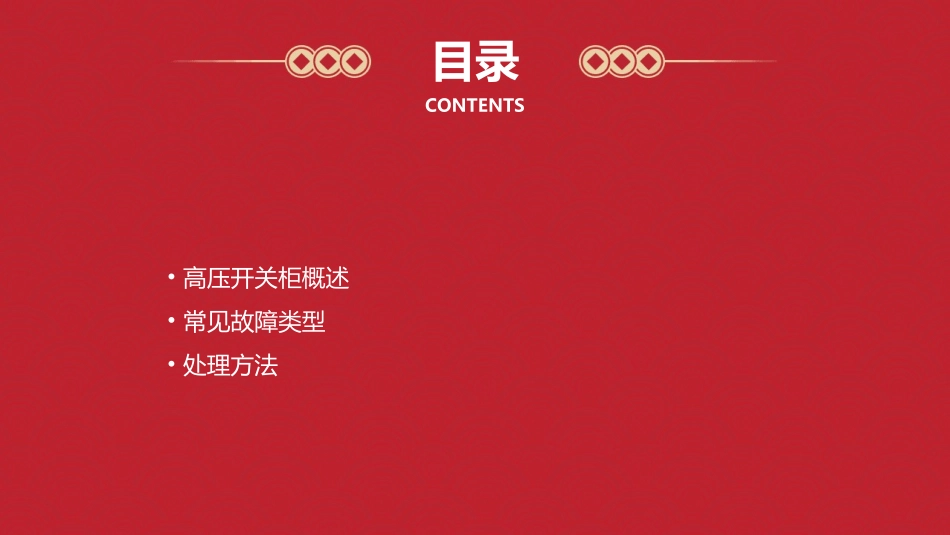

高压开关柜概述及常见故障和处理方法)课件目录CONTENTS•高压开关柜概述•常见故障类型•处理方法01高压开关柜概述CHAPTER高压开关柜是一种用于电力系统的高压配电设备，主要用于接收和分配电能。定义具有较高的绝缘性能和机械强度，能够承受高电压和大电流，安全可靠，操作方便。特点定义与特点高压开关柜主要由柜体、断路器、隔离开关、接地开关、电流互感器、电压互感器等组成。柜体采用钢板或绝缘材料制成，内部安装有各种电器元件，通过接线端子连接外部线路。结构与组成组成结构高压开关柜通过断路器和隔离开关等元件，实现对高压线路的接通、断开和切换。当需要断开电路时，断路器会自动断开，同时隔离开关将电路隔离，保证安全。工作原理在正常运行时，电流通过进出线套管进入或离开高压开关柜，经过电流互感器、断路器等元件，完成电能的分配和传输。当需要进行检修或故障处理时，可以通过操作隔离开关，将需要检修的回路隔离出来，保证其他回路的正常运行。工作过程工作原理02常见故障类型CHAPTER机械故障类型一操作机构故障：操作机构故障是高压开关柜中常见的机械故障之一。当操作机构出现卡滞、磨损、变形等情况时，会导致开关柜无法正常分合闸或延迟分合闸，影响电力系统的正常运行。机械故障类型二触头松动或接触不良：触头松动或接触不良也是常见的机械故障。由于长期使用或维护不当，触头可能会松动或氧化，导致接触不良，引起开关柜异常发热或电弧放电，严重时甚至可能引发火灾。机械故障类型三绝缘故障：绝缘故障通常是由于绝缘材料老化、受潮、脏污或损伤引起的。绝缘性能下降可能导致开关柜内部发生放电、短路等故障，对设备和人身安全构成威胁。机械故障电气故障类型一01控制回路故障：控制回路故障可能导致开关柜无法正常分合闸。这类故障通常是由于控制回路中元件损坏、接线错误或接触不良引起的。电气故障类型二02保护装置误动作：高压开关柜中的保护装置在系统发生异常时会自动动作，切断故障电流。但如果保护装置误动作，可能会在系统正常运行时切断正常电流，导致不必要的停电事故。电气故障类型三03过电压或欠电压：过电压或欠电压可能引起开关柜内部元件的损坏。过电压可能导致绝缘击穿、短路等故障；欠电压则可能导致电动机无法正常运行或开关柜无法正常分合闸。电气故障03处理方法CHAPTER机械故障处理方法通过振动、声音和温度等参数监测开关柜的机械状态，及时发现异常。对开关柜进行定期的清洁、润滑和紧固，确保机械部件的正常运转。储备常见机械部件的备件，以便在故障发生时及时更换。在故障发生时，采取紧急措施，如隔离故障区域，以防止故障扩大。机械故障诊断定期维护备件储备应急处理电气参数监测预防性试验备件储备应急处理电气故障处理方法01020304通过在线监测电气参数，如电流、电压和功率因数，及时发现异常。定期对开关柜进行预防性试验，如耐压和绝缘电阻测试，确保电气性能正常。储备常见电气元件的备件，以便在故障发生时及时更换。在故障发生时，采取紧急措施，如切换到备用电源或线路，以维持系统的正常运行。谢谢THANKS
