泵与泵站课程设计—取水泵站的设计VIP免费

泵与泵站课程设计—取水泵站的设计_第1页
1/16

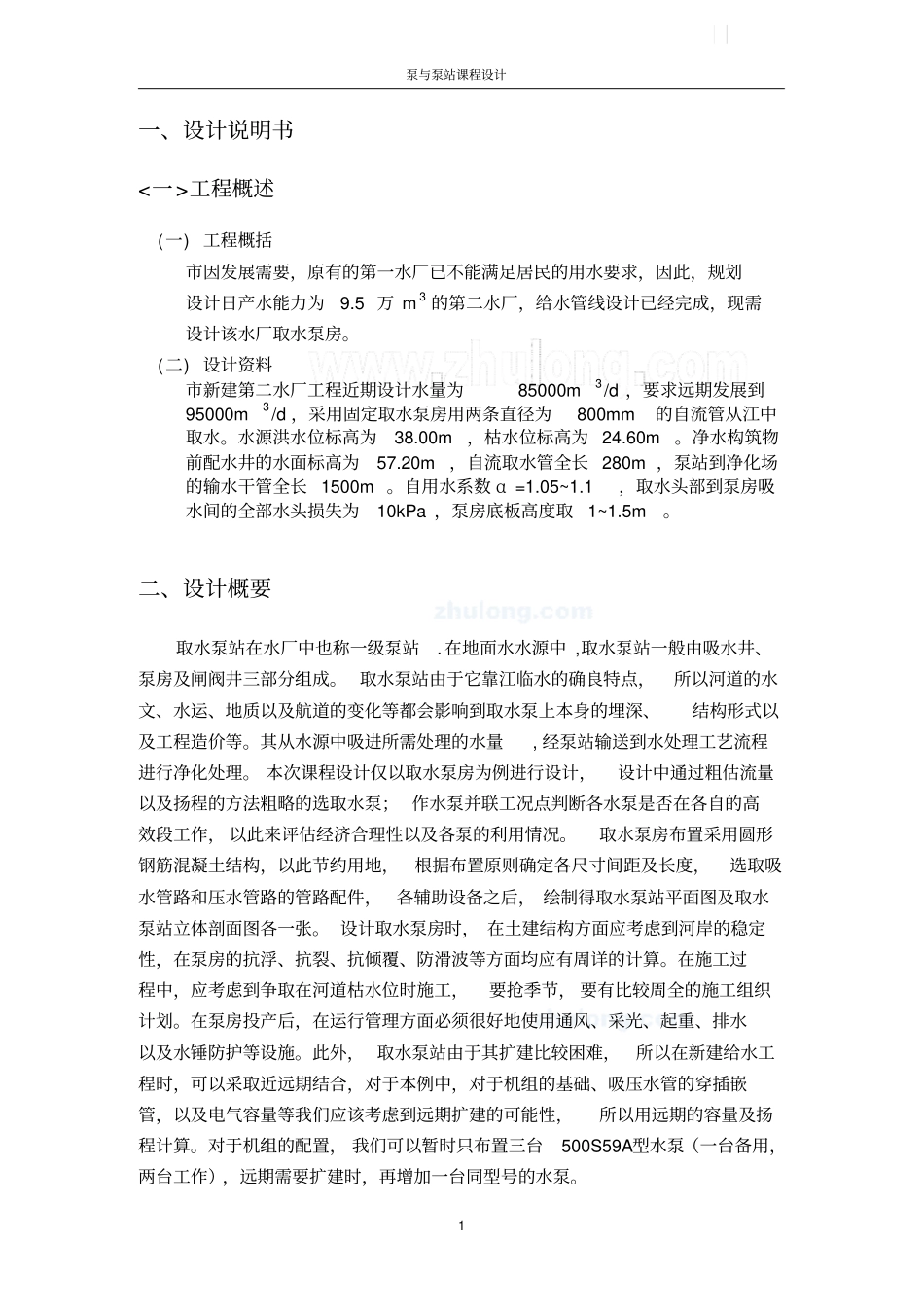

泵与泵站课程设计—取水泵站的设计_第2页
2/16
泵与泵站课程设计—取水泵站的设计_第3页
3/16

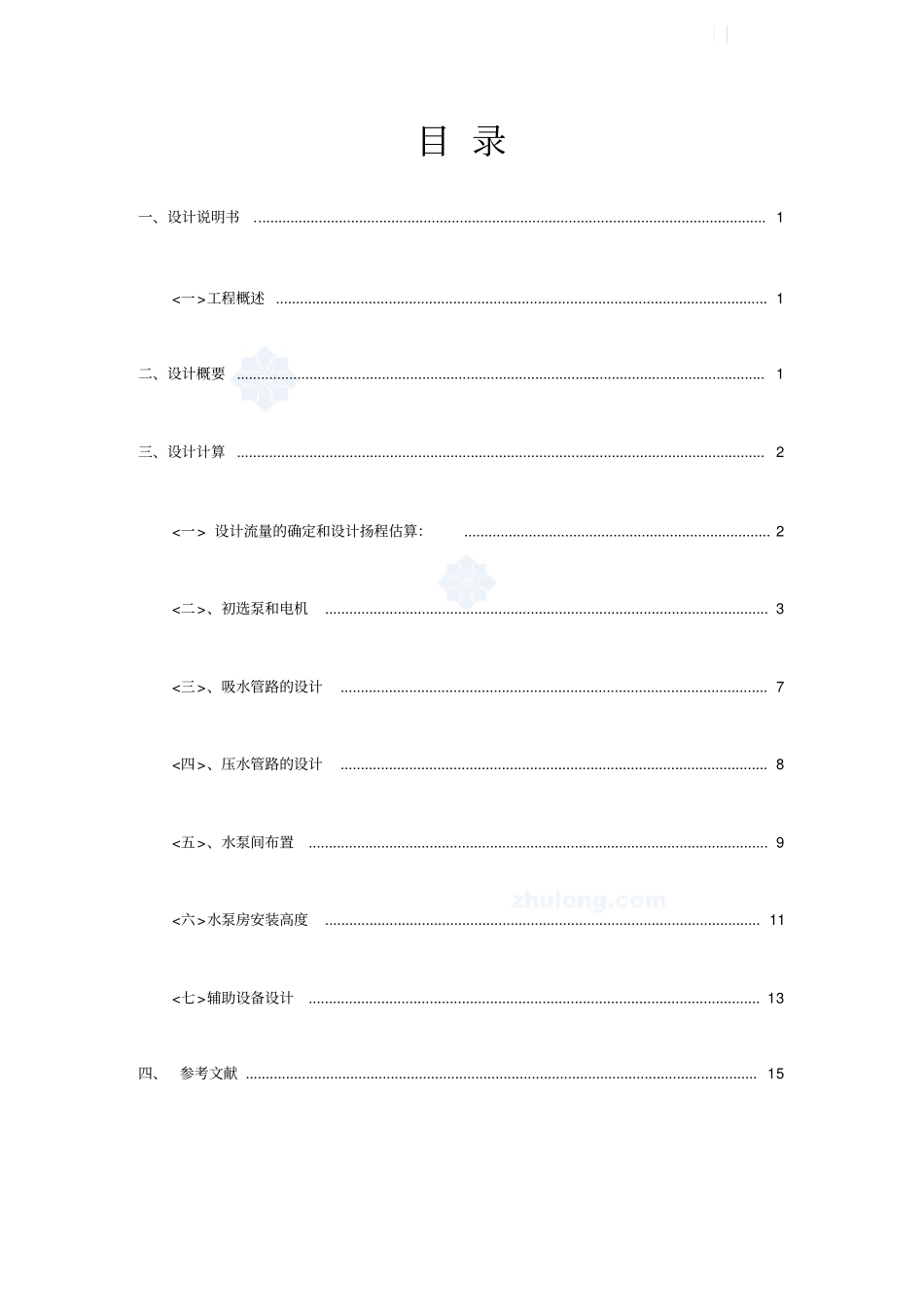

目录一、设计说明书...............................................................................................................................1<一>工程概述..........................................................................................................................1二、设计概要...................................................................................................................................1三、设计计算...................................................................................................................................2<一>设计流量的确定和设计扬程估算:............................................................................2<二>、初选泵和电机..............................................................................................................3<三>、吸水管路的设计..........................................................................................................7<四>、压水管路的设计..........................................................................................................8<五>、水泵间布置..................................................................................................................9<六>水泵房安装高度............................................................................................................11<七>辅助设备设计................................................................................................................13四、参考文献...............................................................................................................................15泵与泵站课程设计1一、设计说明书<一>工程概述(一)工程概括市因发展需要,原有的第一水厂已不能满足居民的用水要求,因此,规划设计日产水能力为9.5万m3的第二水厂,给水管线设计已经完成,现需设计该水厂取水泵房。(二)设计资料市新建第二水厂工程近期设计水量为85000m3/d,要求远期发展到95000m3/d,采用固定取水泵房用两条直径为800mm的自流管从江中取水。水源洪水位标高为38.00m,枯水位标高为24.60m。净水构筑物前配水井的水面标高为57.20m,自流取水管全长280m,泵站到净化场的输水干管全长1500m。自用水系数α=1.05~1.1,取水头部到泵房吸水间的全部水头损失为10kPa,泵房底板高度取1~1.5m。二、设计概要取水泵站在水厂中也称一级泵站.在地面水水源中,取水泵站一般由吸水井、泵房及闸阀井三部分组成。取水泵站由于它靠江临水的确良特点,所以河道的水文、水运、地质以及航道的变化等都会影响到取水泵上本身的埋深、结构形式以及工程造价等。其从水源中吸进所需处理的水量,经泵站输送到水处理工艺流程进行净化处理。本次课程设计仅以取水泵房为例进行设计,设计中通过粗估流量以及扬程的方法粗略的选取水泵;作水泵并联工况点判断各水泵是否在各自的高效段工作,以此来评估经济合理性以及各泵的利用情况。取水泵房布置采用圆形钢筋混凝土结构,以此节约用地,根据布置原则确定各尺寸间距及长度,选取吸水管路和压水管路的管路配件,各辅助设备之后,绘制得取水泵站平面图及取水泵站立体剖面图各一张。设计取水泵房时,在土建结构方面应考虑到河岸的稳定性,在泵房的抗浮、抗裂、抗倾覆、防滑波等方面均应有周详的计算。在施工过程中,应考虑到争取在河道枯水位时施工,要抢季节,要有比较周全的施工组织计划。在泵房投产后,在运行管理方面必须很好地使用通风、采光、起重、排水以及水锤防护等设施。此外,取水泵站由于其扩建比较困难,所以在新建给水工程时,可以采取近远期结合,对于本例中,对于机组的基础、吸压水管的穿插嵌管,以及电气容量等我们应该考虑到远期扩建的可能性,所以用远期的容量及扬程计算。对于机组的配置,我们可以暂时只布置三台500S59A...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

泵与泵站课程设计—取水泵站的设计
