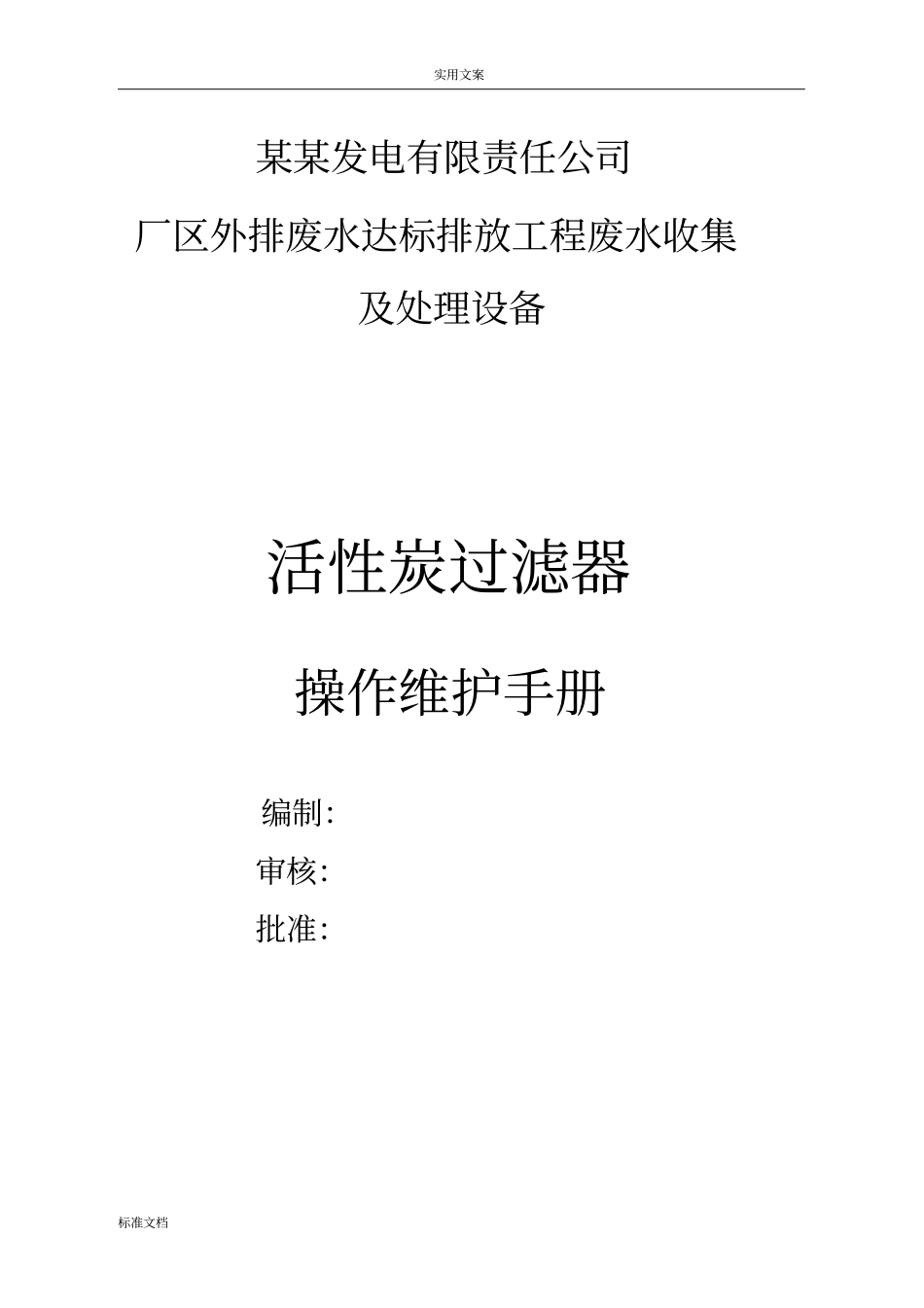

活性炭过滤器操作说明书_第1页
1/10

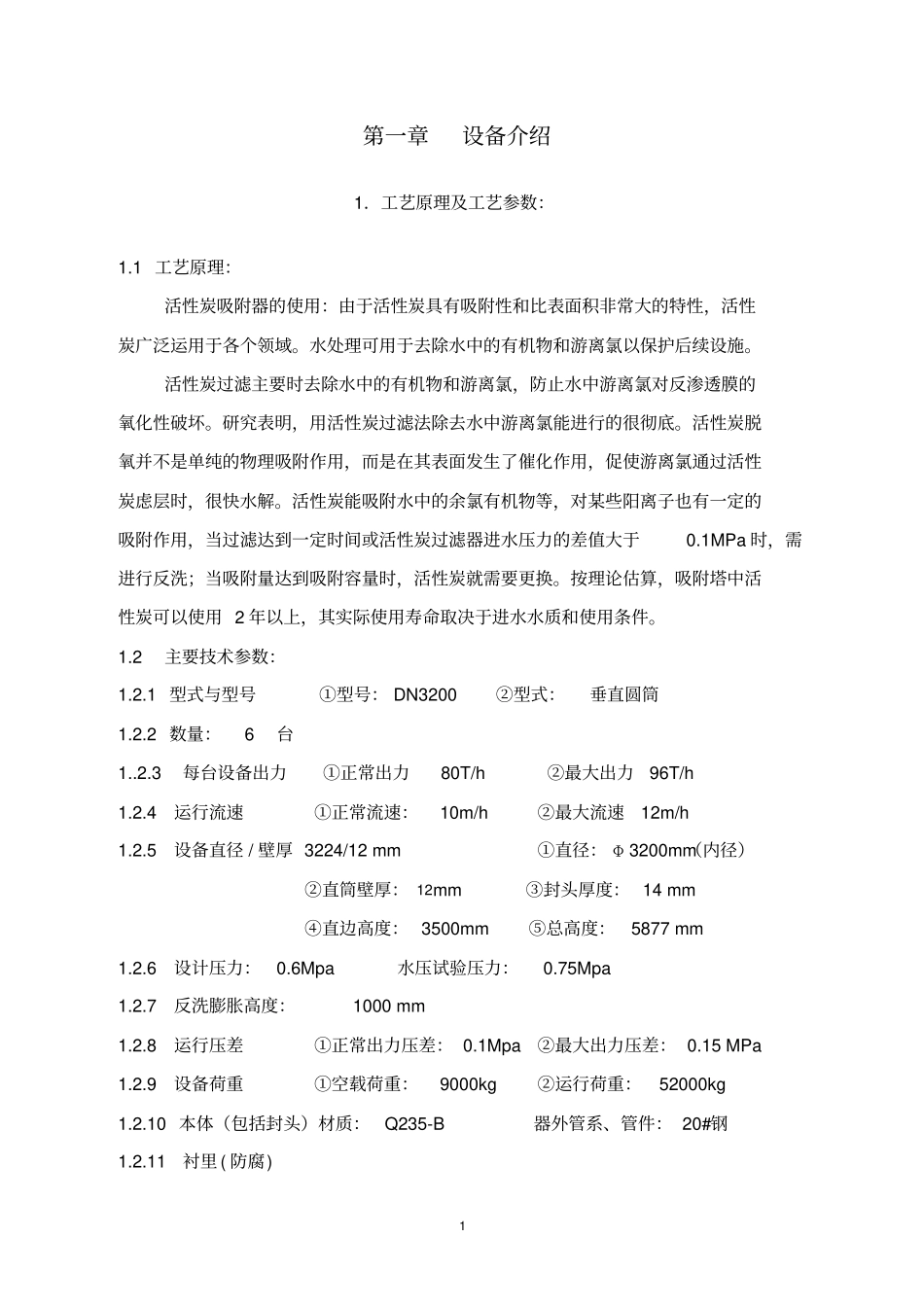

活性炭过滤器操作说明书_第2页
2/10
活性炭过滤器操作说明书_第3页
3/10
实用文案标准文档某某发电有限责任公司厂区外排废水达标排放工程废水收集及处理设备活性炭过滤器操作维护手册编制:审核:批准:1第一章设备介绍1.工艺原理及工艺参数:1.1工艺原理:活性炭吸附器的使用:由于活性炭具有吸附性和比表面积非常大的特性,活性炭广泛运用于各个领域。水处理可用于去除水中的有机物和游离氯以保护后续设施。活性炭过滤主要时去除水中的有机物和游离氯,防止水中游离氯对反渗透膜的氧化性破坏。研究表明,用活性炭过滤法除去水中游离氯能进行的很彻底。活性炭脱氧并不是单纯的物理吸附作用,而是在其表面发生了催化作用,促使游离氯通过活性炭虑层时,很快水解。活性炭能吸附水中的余氯有机物等,对某些阳离子也有一定的吸附作用,当过滤达到一定时间或活性炭过滤器进水压力的差值大于0.1MPa时,需进行反洗;当吸附量达到吸附容量时,活性炭就需要更换。按理论估算,吸附塔中活性炭可以使用2年以上,其实际使用寿命取决于进水水质和使用条件。1.2主要技术参数:1.2.1型式与型号①型号:DN3200②型式:垂直圆筒1.2.2数量:6台1..2.3每台设备出力①正常出力80T/h②最大出力96T/h1.2.4运行流速①正常流速:10m/h②最大流速12m/h1.2.5设备直径/壁厚3224/12mm①直径:Φ3200mm(内径)②直筒壁厚:12mm③封头厚度:14mm④直边高度:3500mm⑤总高度:5877mm1.2.6设计压力:0.6Mpa水压试验压力:0.75Mpa1.2.7反洗膨胀高度:1000mm1.2.8运行压差①正常出力压差:0.1Mpa②最大出力压差:0.15MPa1.2.9设备荷重①空载荷重:9000kg②运行荷重:52000kg1.2.10本体(包括封头)材质:Q235-B器外管系、管件:20#钢1.2.11衬里(防腐)2①衬里(防腐)材料:半硬耐酸橡胶②衬里(防腐)层数:2③衬里厚度:3+2mm1.2.12内部装置①上部进水配水型式型式/材质:母支管结构/316不锈钢②下部出水配水型式型式/材质:穹型覆盖式多孔板/钢衬胶孔板型式:直流多孔板石英砂/卵石垫层1.2.13设备本体外部装置①设备人孔数量/直径:2/DN500mm②设备视镜孔数量/材质:2套/有机玻璃1.3滤料2.阀门及仪表配置进水阀:DN150PN1.0出水阀:DN150PN1.0反洗进水阀:DN200PN1.0反洗排放阀:DN200PN1.0正洗排放阀:DN150PN1.0排气阀:DN50PN1.0放空阀(底部):DN50PN1.0PI:进、出口压力表滤料名称规格型号由上至下排布层高mm石英砂/卵石φ1-2mm一层200石英砂/卵石φ2-4mm二层150石英砂/卵石φ4-8mm三层100石英砂/卵石φ8-16mm四层150石英砂/卵石φ16-32mm五层200滤料名称规格型号由上至下排布层高mm数量活性炭0.8-1.6一层200016.1立方33.活性炭过滤器操作步骤:3.1设备运行:3.1.1设备启动(当该过滤器一段时间不用,又投运时,需要进行正洗一下)开正洗排水阀(1/3开)、排气阀、进水阀。当排气管有水排出时关闭排气阀,全开正洗排水阀,当出水浊度小于1NTU时正洗合格。3.1.2设备产水开出水阀、关闭正洗排水阀,设备产水,定时记录运行压力、巡检。3.2设备反洗:3.2.1反洗启动活性炭进水泵,打开反洗进水阀、反洗排水阀,反洗10-15分钟,关闭反洗进水阀、反洗排水阀。反洗膨胀率为50%左右(即滤料膨胀到上视镜中部),控制泥沙和滤料碎末被冲走,而正常的滤料颗粒不会被带走。3.2.3静置4关反洗出水阀,关反洗进水阀。3.2.4正洗开进水阀门、正洗排阀,对过滤器进行正洗。当出水浊度小于1NTU(暂定实际以电厂运行指标为准)时正洗合格;关正洗排阀、进水阀;设备处于备用状态。4.运行说明:虽然活性炭过滤器的运行及正、反洗动运行可以实现自动运行,但是在操作过程中应有操作员现场巡视检查,以防因为操作或者其他原因导致意外发生。在试运行时或正式运行后,应按以下内容调整:处理量:单台设计处理流量:80m3/h/台,设计流速10m/h。连续运行时间:系统的设计运行时间24小时(暂定,与进水水质密切相关),随后应对活性炭过滤器进行反洗;并应依据季节不同、水质的变化等调整反洗周期,确保出水浊度小于1NTU。当过滤器进出压差达0.1Mpa时应反洗。反洗流量:反洗的目的在于使活性炭反向松动,并将滤层上所截留的截留物冲走,达到清洁滤层的作用,通常控制反洗强度控制在10/m2.s以下,以活性炭不被冲跑为...
