浙教版八年级科学下册导与学同步精练6家庭电路VIP免费

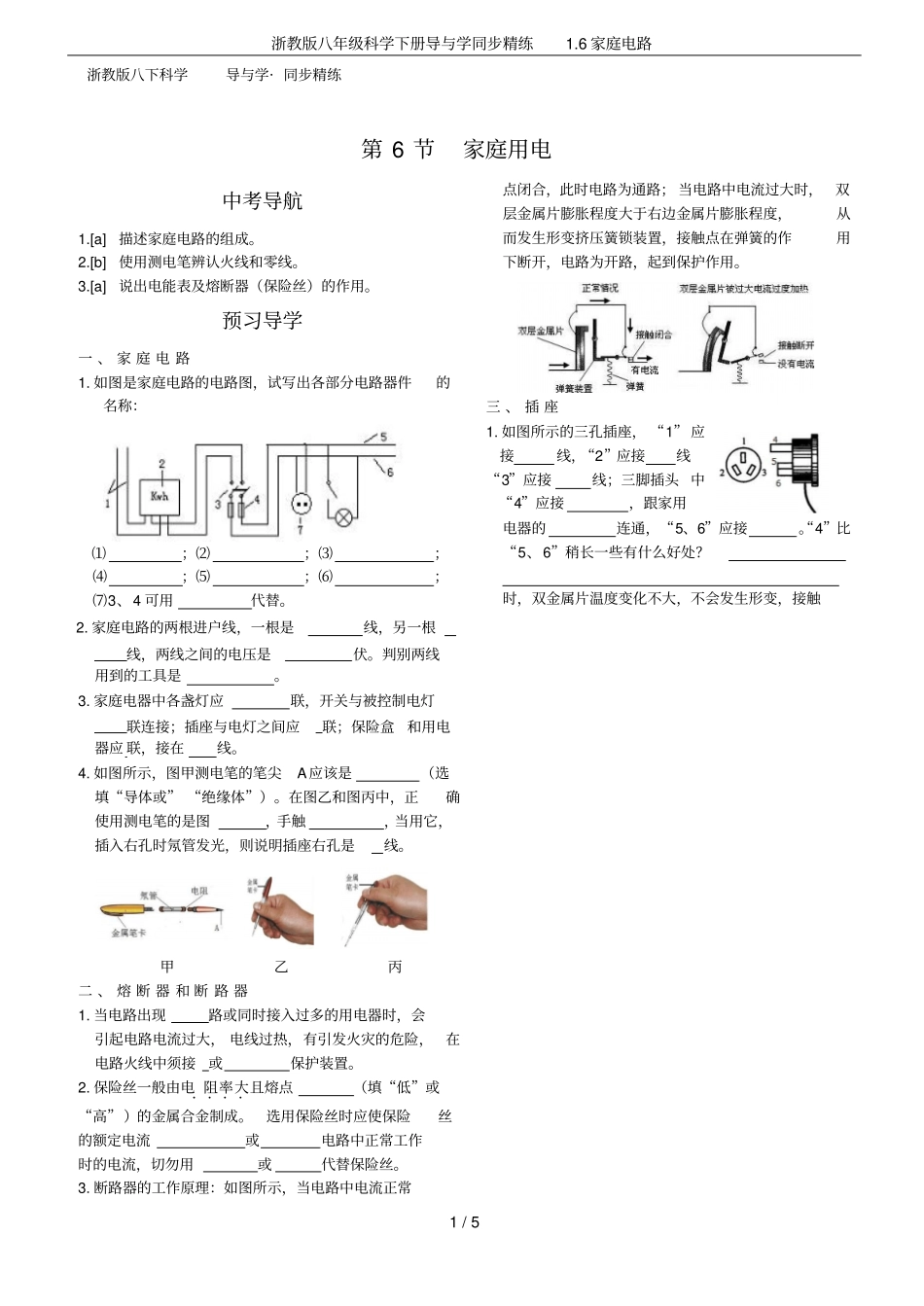

浙教版八年级科学下册导与学同步精练1.6家庭电路1/5浙教版八下科学导与学·同步精练第6节家庭用电中考导航1.[a]描述家庭电路的组成。2.[b]使用测电笔辨认火线和零线。3.[a]说出电能表及熔断器（保险丝）的作用。预习导学一、家庭电路1.如图是家庭电路的电路图，试写出各部分电路器件的名称：⑴；⑵；⑶；点闭合，此时电路为通路；当电路中电流过大时，双层金属片膨胀程度大于右边金属片膨胀程度，从而发生形变挤压簧锁装置，接触点在弹簧的作用下断开，电路为开路，起到保护作用。三、插座1.如图所示的三孔插座，“1”应接线，“2”应接线“3”应接线；三脚插头中“4”应接，跟家用电器的连通，“5、6”应接。“4”比“5、6”稍长一些有什么好处？⑷；⑸；⑹；⑺3、4可用代替。2.家庭电路的两根进户线，一根是线，另一根线，两线之间的电压是伏。判别两线用到的工具是。3.家庭电器中各盏灯应联，开关与被控制电灯联连接；插座与电灯之间应联；保险盒和用电器应联，接在线。4.如图所示，图甲测电笔的笔尖A应该是（选填“导体或”“绝缘体”）。在图乙和图丙中，正确使用测电笔的是图，手触，当用它，插入右孔时氖管发光，则说明插座右孔是线。甲乙丙二、熔断器和断路器1.当电路出现路或同时接入过多的用电器时，会引起电路电流过大，电线过热，有引发火灾的危险，在电路火线中须接或保护装置。2.保险丝一般由电．阻．率．大．且熔点（填“低”或“高”）的金属合金制成。选用保险丝时应使保险丝的额定电流或电路中正常工作时的电流，切勿用或代替保险丝。3.断路器的工作原理：如图所示，当电路中电流正常时，双金属片温度变化不大，不会发生形变，接触浙教版八年级科学下册导与学同步精练1.6家庭电路2/5。[点拨]三孔式插座接法：“左零右火上接地”。经典范例例1.如图所示是某设计的家庭电路，电灯开关已断开。下列说法正确的是（）A.灯泡和两孔插座是串联的B.试电笔接触M点，氖管不发光C.开关和三孔插座的连接都是错误的D.试电笔插人两孔插座的左孔，氛管发光例2.一种测电笔的构造如图所示，下列说法正确的是（）A.使用试电笔时手可以接触笔尖B.使用试电笔时手不要接触笔卡C.试电笔的电阻可以用铁丝代替D.当氖管发光时有微弱电流通过人体例3如如图所示，闭合开关，电灯不亮，用测电笔接触D点时氖管发光，接触E点时不发光，说明D、E间。浙教版八年级科学下册导与学同步精练1.6家庭电路3/5若试电笔接触A至F各点都发光，说明。优化提高1.在家庭电路中，插座、螺口节能灯和开关的连接正确的是（）①②③④A.①B.②C.③D.④2.有关测电笔的使用，下列说法正确的是()A.氖管发光时测电笔接触的是零线B.使用时手可以接触测电笔的任何部位C.测电笔不能用来辨别电池的正负极D.测电笔与手接触的部分都是绝缘体3.如图所示，电路中打“×”处表示断路之处，若开关闭合后，用测电笔测试电路中a、b、c、d四点时，能使测电笔的氖管发光的点是（）A.aB.a、bC.a、b、cD.a、b、c、d4.如图所示，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线，现将三孔插座与三根电线连接，下图中接线情况正确的是()5.小张想在家里安装一盏照明灯，设计的电路如图所示。要在图中虚线框A和B两个位置接开关和电灯，则开关应接在（填“A”或“B”）处。小张正确安装电路后，用测电笔分别测试插座的左右两孔，测电笔测孔时氖管会发光。6.如图所示，请将下列元件连接成符合安全用电要求的家庭电路。第5题图第6题图浙教版八年级科学下册导与学同步精练1.6家庭电路4/57.如图所示是测电笔的结构，当用它插入插座的左孔时氖管不亮，插入右孔时氖管发光，则说明火线在插座的孔。测电笔内部有一个大电阻，它的作用是。若测电笔氖管发光放电时的电流为0.36毫安，人体的安全电压为36伏，则当测电笔的笔尖接触家庭电路的火线时要使人能处于安全状态，此大电阻的阻值至少应为Ω。（不计氖管发光时的电阻）8.如图某家庭电路，下列说法正确的是（）A.图中的插座可以是并联的，也可以是串联的B.控制灯泡的开关可以接在零线上C.彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D.有金属外壳的家用电器必须用三孔插座...
