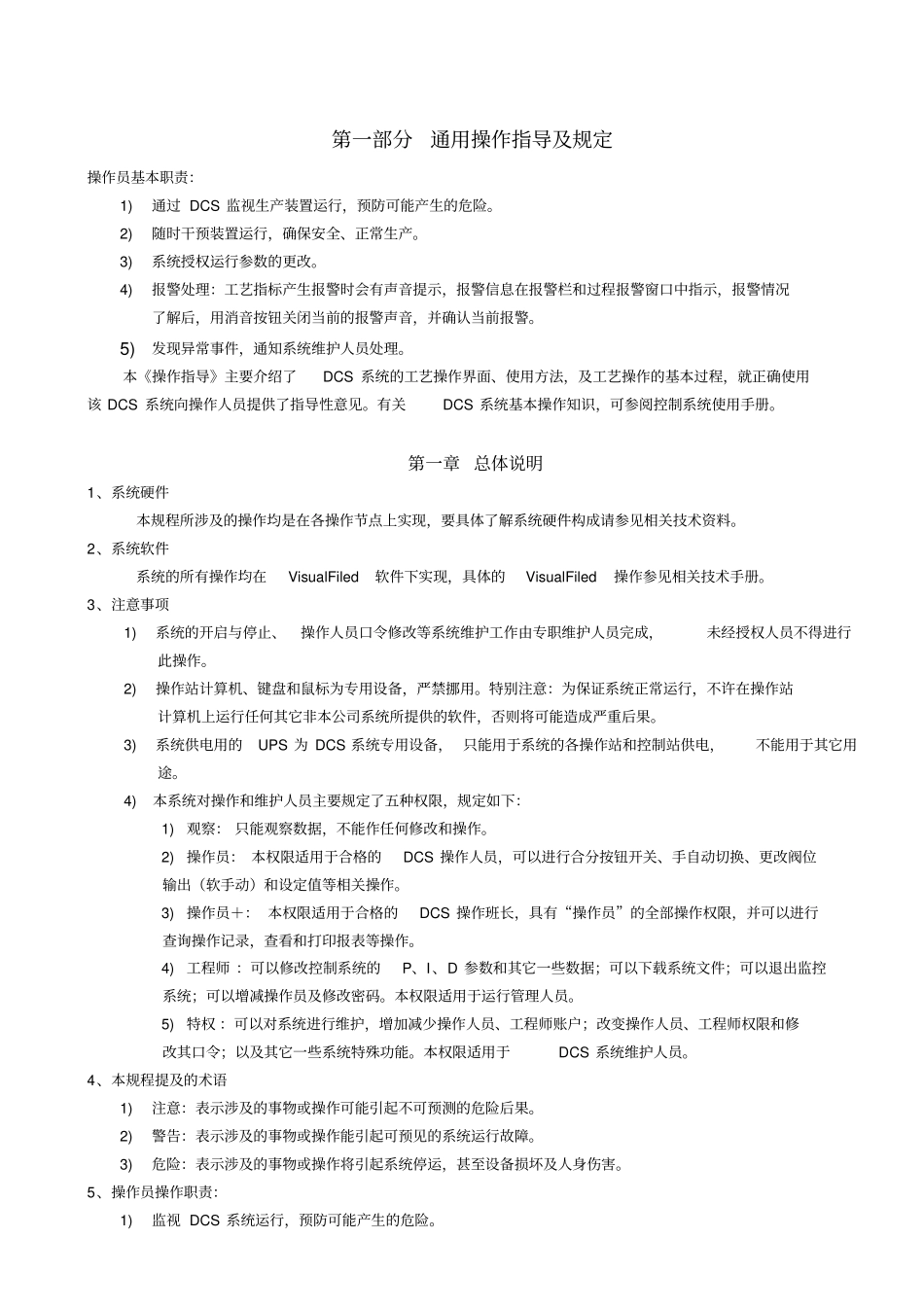

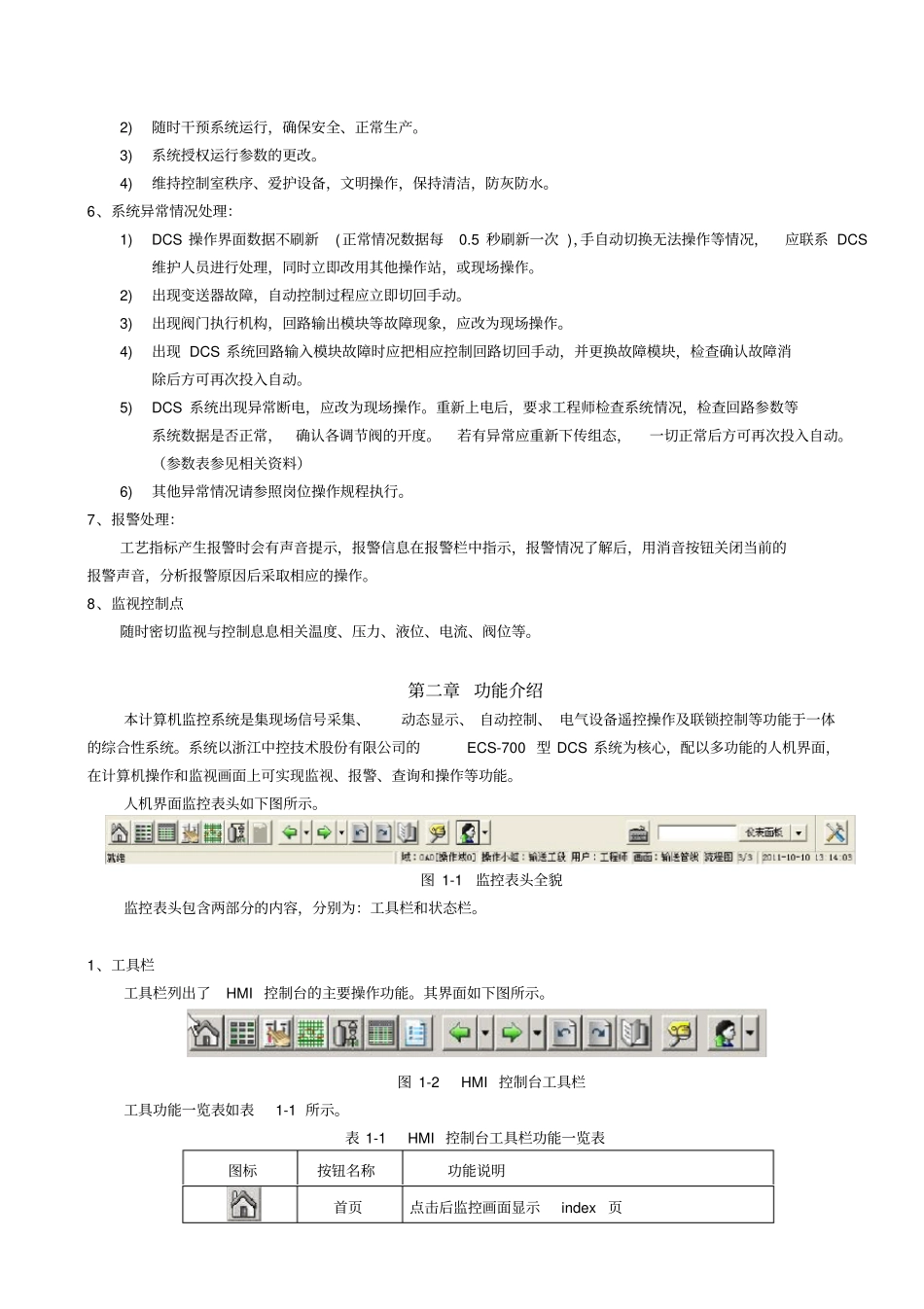

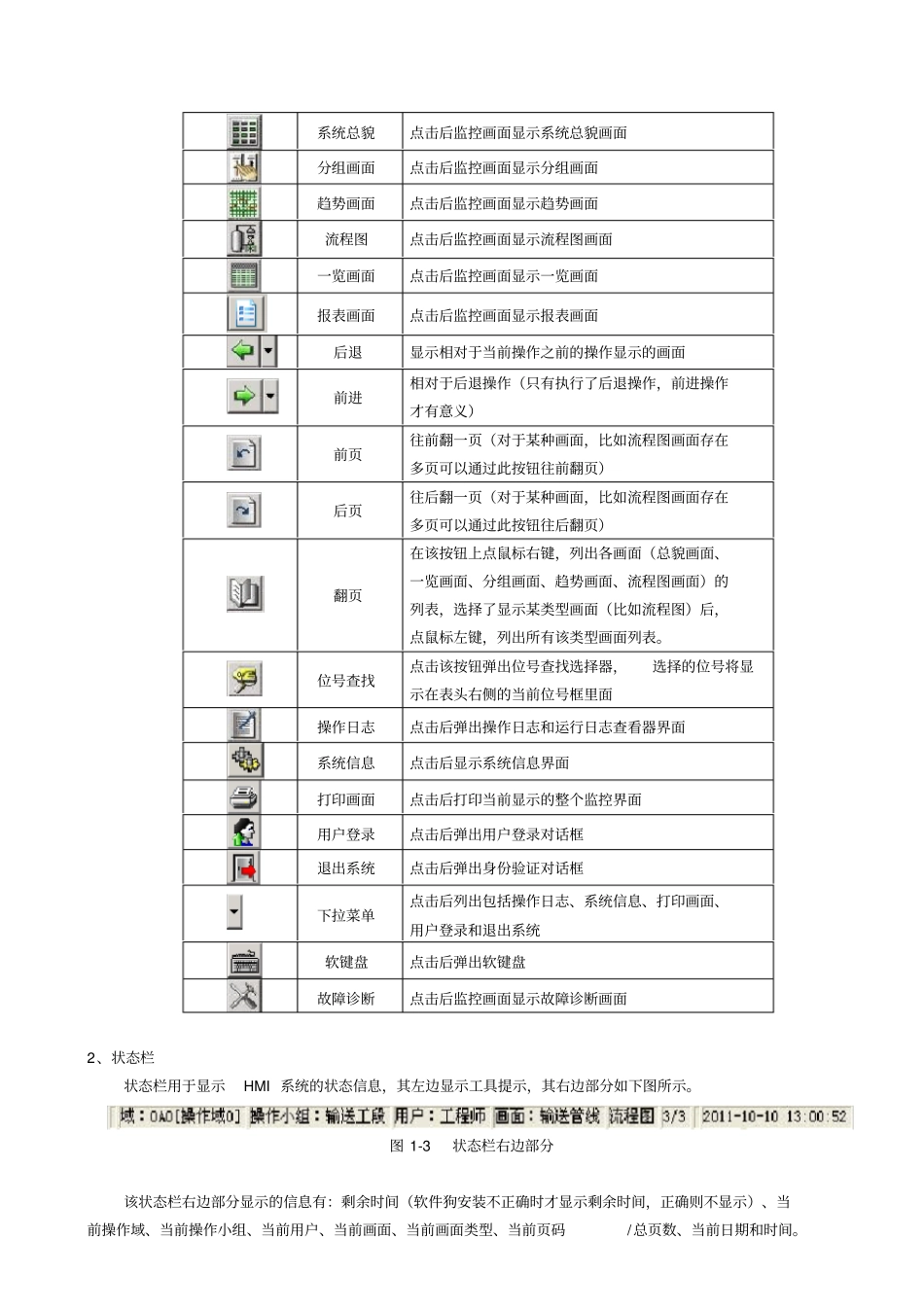

第一部分通用操作指导及规定操作员基本职责：1)通过DCS监视生产装置运行，预防可能产生的危险。2)随时干预装置运行，确保安全、正常生产。3)系统授权运行参数的更改。4)报警处理：工艺指标产生报警时会有声音提示，报警信息在报警栏和过程报警窗口中指示，报警情况了解后，用消音按钮关闭当前的报警声音，并确认当前报警。5)发现异常事件，通知系统维护人员处理。本《操作指导》主要介绍了DCS系统的工艺操作界面、使用方法，及工艺操作的基本过程，就正确使用该DCS系统向操作人员提供了指导性意见。有关DCS系统基本操作知识，可参阅控制系统使用手册。第一章总体说明1、系统硬件本规程所涉及的操作均是在各操作节点上实现，要具体了解系统硬件构成请参见相关技术资料。2、系统软件系统的所有操作均在VisualFiled软件下实现，具体的VisualFiled操作参见相关技术手册。3、注意事项1)系统的开启与停止、操作人员口令修改等系统维护工作由专职维护人员完成，未经授权人员不得进行此操作。2)操作站计算机、键盘和鼠标为专用设备，严禁挪用。特别注意：为保证系统正常运行，不许在操作站计算机上运行任何其它非本公司系统所提供的软件，否则将可能造成严重后果。3)系统供电用的UPS为DCS系统专用设备，只能用于系统的各操作站和控制站供电，不能用于其它用途。4)本系统对操作和维护人员主要规定了五种权限，规定如下：1)观察：只能观察数据，不能作任何修改和操作。2)操作员：本权限适用于合格的DCS操作人员，可以进行合分按钮开关、手自动切换、更改阀位输出（软手动）和设定值等相关操作。3)操作员＋：本权限适用于合格的DCS操作班长，具有“操作员”的全部操作权限，并可以进行查询操作记录，查看和打印报表等操作。4)工程师：可以修改控制系统的P、I、D参数和其它一些数据；可以下载系统文件；可以退出监控系统；可以增减操作员及修改密码。本权限适用于运行管理人员。5)特权：可以对系统进行维护，增加减少操作人员、工程师账户；改变操作人员、工程师权限和修改其口令；以及其它一些系统特殊功能。本权限适用于DCS系统维护人员。4、本规程提及的术语1)注意：表示涉及的事物或操作可能引起不可预测的危险后果。2)警告：表示涉及的事物或操作能引起可预见的系统运行故障。3)危险：表示涉及的事物或操作将引起系统停运，甚至设备损坏及人身伤害。5、操作员操作职责：1)监视DCS系统运行，预防可能产生的危险。2)随时干预系统运行，确保安全、正常生产。3)系统授权运行参数的更改。4)维持控制室秩序、爱护设备，文明操作，保持清洁，防灰防水。6、系统异常情况处理：1)DCS操作界面数据不刷新(正常情况数据每0.5秒刷新一次)，手自动切换无法操作等情况，应联系DCS维护人员进行处理，同时立即改用其他操作站，或现场操作。2)出现变送器故障，自动控制过程应立即切回手动。3)出现阀门执行机构，回路输出模块等故障现象，应改为现场操作。4)出现DCS系统回路输入模块故障时应把相应控制回路切回手动，并更换故障模块，检查确认故障消除后方可再次投入自动。5)DCS系统出现异常断电，应改为现场操作。重新上电后，要求工程师检查系统情况，检查回路参数等系统数据是否正常，确认各调节阀的开度。若有异常应重新下传组态，一切正常后方可再次投入自动。（参数表参见相关资料）6)其他异常情况请参照岗位操作规程执行。7、报警处理：工艺指标产生报警时会有声音提示，报警信息在报警栏中指示，报警情况了解后，用消音按钮关闭当前的报警声音，分析报警原因后采取相应的操作。8、监视控制点随时密切监视与控制息息相关温度、压力、液位、电流、阀位等。第二章功能介绍本计算机监控系统是集现场信号采集、动态显示、自动控制、电气设备遥控操作及联锁控制等功能于一体的综合性系统。系统以浙江中控技术股份有限公司的ECS-700型DCS系统为核心，配以多功能的人机界面，在计算机操作和监视画面上可实现监视、报警、查询和操作等功能。人机界面监控表头如下图所示。图1-1监控表头全貌监控表头包含两部分的内容，分别为：工具栏和状态栏。1、工具栏工具栏列出了HMI控制台的主要操作功能。其界面如下图所示...
