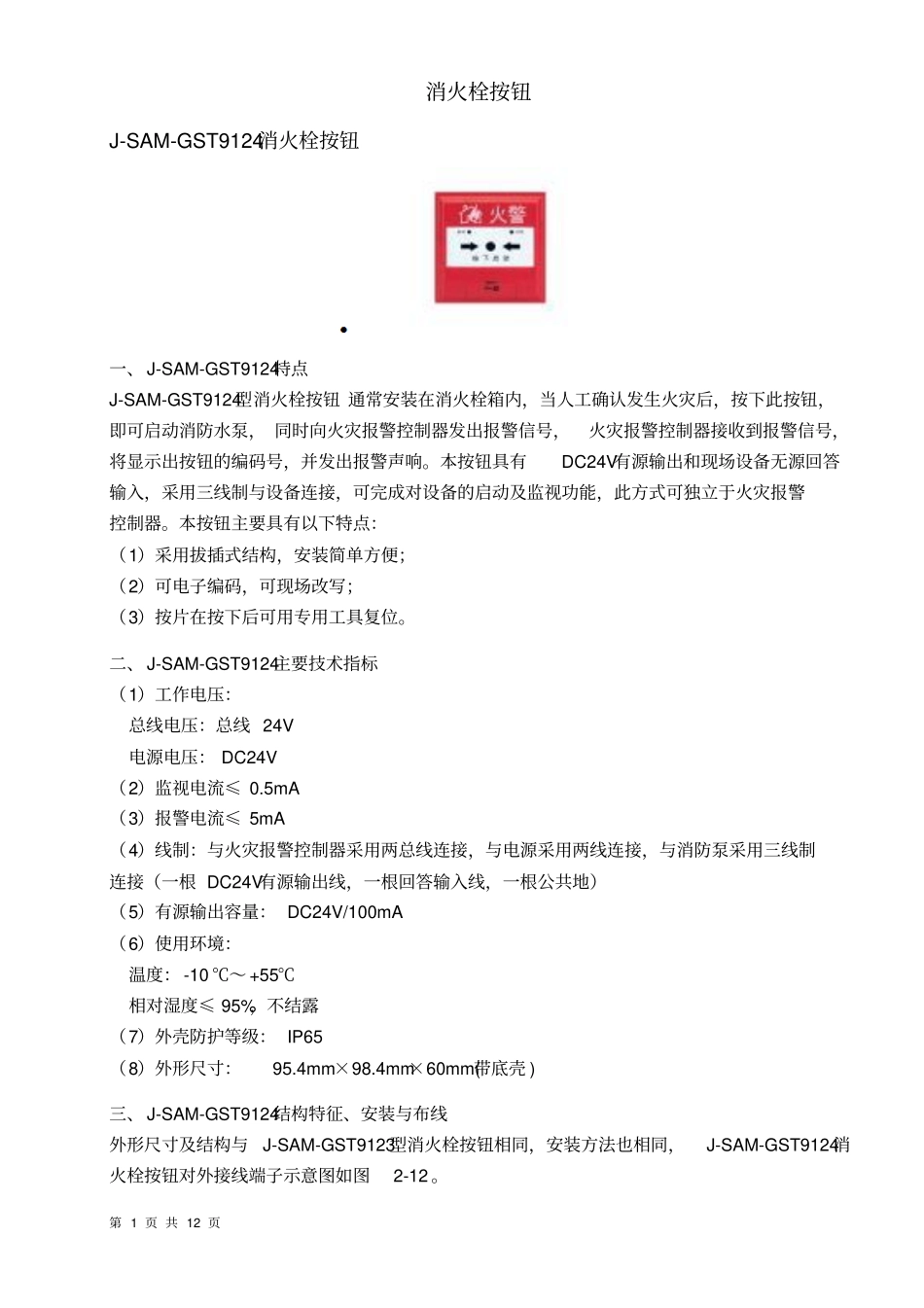

第1页共12页消火栓按钮J-SAM-GST9124消火栓按钮一、J-SAM-GST9124特点J-SAM-GST9124型消火栓按钮通常安装在消火栓箱内，当人工确认发生火灾后，按下此按钮，即可启动消防水泵，同时向火灾报警控制器发出报警信号，火灾报警控制器接收到报警信号，将显示出按钮的编码号，并发出报警声响。本按钮具有DC24V有源输出和现场设备无源回答输入，采用三线制与设备连接，可完成对设备的启动及监视功能，此方式可独立于火灾报警控制器。本按钮主要具有以下特点：（1）采用拔插式结构，安装简单方便；（2）可电子编码，可现场改写；（3）按片在按下后可用专用工具复位。二、J-SAM-GST9124主要技术指标（1）工作电压：总线电压：总线24V电源电压：DC24V（2）监视电流≤0.5mA（3）报警电流≤5mA（4）线制：与火灾报警控制器采用两总线连接，与电源采用两线连接，与消防泵采用三线制连接（一根DC24V有源输出线，一根回答输入线，一根公共地）（5）有源输出容量：DC24V/100mA（6）使用环境：温度：-10℃～+55℃相对湿度≤95%，不结露（7）外壳防护等级：IP65（8）外形尺寸：95.4mm×98.4mm×60mm(带底壳)三、J-SAM-GST9124结构特征、安装与布线外形尺寸及结构与J-SAM-GST9123型消火栓按钮相同，安装方法也相同，J-SAM-GST9124消火栓按钮对外接线端子示意图如图2-12。第2页共12页其中：Z1、Z2：接控制器二总线，无极性V+、G：24VDC电源输入端，有极性；24VCD由泵控制箱提供时不用；COM：DV24V起泵信号输入端I：无源常开触点回答信号输入端COM、NO：输出常开触点信号，额定容量24VDC/100mA布线要求：信号线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm2；电源线D1、D2采用阻燃BV线，截面积≥1.5mm2。四、J-SAM-GST9124应用方法TX3150消火栓按钮第3页共12页一、TX3150概述TX3150型消火栓按钮，外观美观大方，安装接线方便牢靠。当启用消火栓按钮时，可直接按下按片，此时消火栓按钮的红色启动指示灯亮。火灾报警控制器在确认了消防水泵已启动运行后，就向消火栓按钮发出命令信号点亮绿色回答指示灯。本产品适用于宾馆、饭店、机房、银行、商场、仓库、博物馆、图书馆、办公楼以及空气湿度大等环境恶劣的场所。二、TX3150特点(1)内置产品的ID码(2)软硬件多级滤波，提高了消火栓的抗干扰能力,对电磁干扰有良好的抑制能力(3)按片按下必须采用专用工具手动复位(4)按下消火栓按片，可由消火栓提供独立输出触点，可直接控制其它外部设备(5)地址码为电子编码，可现场改写(6)PCB板全密封防护工艺三、TX3150技术参数(1)工作电压:总线电压15~28V脉冲电压(2)工作电流：1）总线静态电流：≤0.5mA2）总线启动电流：≤2.0mA(3)输出容量：额定DC30V/100mA无源输出触点信号，接触电阻≤100m(4)启动零件型式：可重复使用型(5)启动方式：人工按下按片(6)复位方式：用专用钥匙复位(7)状态指示：1）启动指示灯，红色，正常巡检时周期性闪亮，启动后常亮，故障时灯灭或无规律性闪亮2）回答指示灯，绿色，正常情况下不亮，回答后常亮(8)线制：与控制器采用无极性二总线制连接(9)编码方式:电子编码，编码范围（1～242）第4页共12页(10)使用环境:温度-10℃～50℃，相对湿度≤95%RH，不凝露(11)壳体材料和颜色：ABS，红色(12)外壳防护等级：IP65(13)重量:约95g(含底座)(14)外形尺寸：90mm×90mm×33mm(15)安装孔距：60mm(16)执行标准：GB16806-2006四、TX3150结构特征和工作原理(1)消火栓按钮的外形示意图如图18：(2)工作原理本消火栓按钮采用按压启动方式，通过机械结构进行自锁，可减少人为误触发现象。消火栓按钮内置单片机，完成启动检测及与控制器通讯功能。按下消火栓按钮按片，启动消火栓按钮，消火栓按钮提供独立输出触点，启动消防水泵，火灾报警控制器在确认了消防水泵已启动运行后，点亮消火栓按钮的绿色回答指示灯。五、TX3150安装与布线：警告：安装设备之前，必须切断回路的电源并确认全部底壳已安装牢靠且每一个底壳的连接线极性准确无误。(1)安装方法：本消火栓按钮底座与上盖之间采用插接方式，将底座固定在86H50型预埋盒上（见图19），接好线后再将消火栓按钮插接在底座上，底座安装时应注意方向，底座上标有安...
