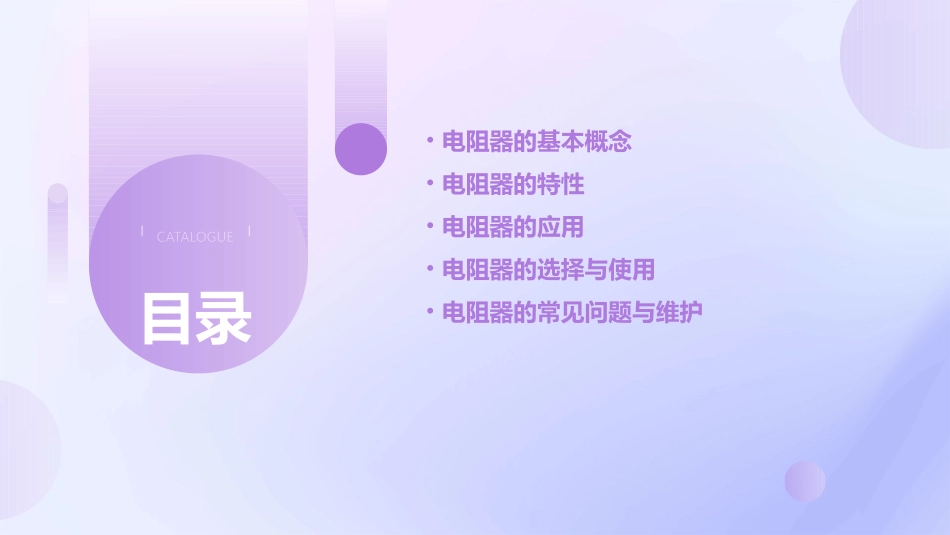

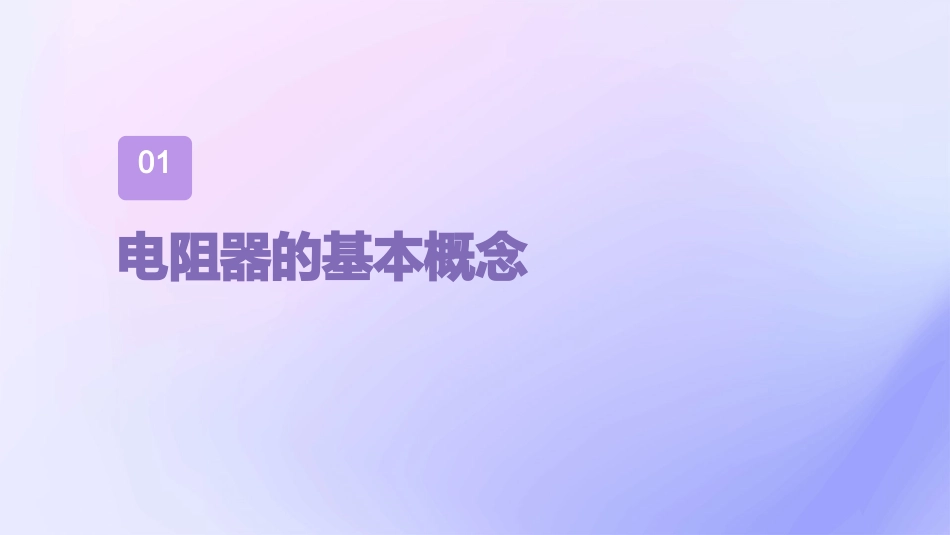

电阻器的介绍课件CATALOGUE目录•电阻器的基本概念•电阻器的特性•电阻器的应用•电阻器的选择与使用•电阻器的常见问题与维护01电阻器的基本概念电阻器是一种电子元件,用于限制电流的流动。定义在电路中,电阻器可以起到分压、限流、降噪、温度检测等作用。作用定义与作用电阻器的分类按材料分碳膜电阻、金属膜电阻、水泥电阻等。按结构分固定电阻、可变电阻、特种电阻等。按功能分普通电阻、敏感电阻(压敏、热敏、光敏等)。123表示电阻值的大小,是国际单位制中的基本单位。欧姆(Ω)表示电阻值的单位,分别表示千倍和百万倍的欧姆。千欧(kΩ)、兆欧(MΩ)表示超小电阻值的单位,用于高精度测量和电路设计。皮欧(pΩ)、纳欧(nΩ)电阻器的单位02电阻器的特性总结词电阻器的阻值会随着温度的变化而变化。详细描述电阻器的阻值受到温度的影响,通常会随着温度的升高而增大,随着温度的降低而减小。这种温度系数表示了电阻器在不同温度下的稳定性,是评估电阻器质量的重要指标。阻值与温度的关系总结词电阻器的阻值会随着频率的变化而变化。详细描述电阻器的阻值受到频率的影响,通常会随着频率的升高而减小,随着频率的降低而增大。这种频率响应特性对于高频电路和信号处理尤为重要,选择合适的电阻器可以确保电路性能的稳定。阻值与频率的关系电阻器的阻值会随着电压的变化而变化。总结词电阻器的阻值受到电压的影响,通常会随着电压的升高而减小,随着电压的降低而增大。这种电压系数表示了电阻器在不同电压下的稳定性,是评估电阻器质量的重要指标。详细描述阻值与电压的关系总结词电阻器的阻值精度是衡量其质量的重要指标。详细描述电阻器的阻值精度表示其实际阻值与标称阻值的符合程度。高精度的电阻器具有更小的误差范围,能够提供更稳定的电路性能。选择高精度的电阻器可以减少电路中的误差和噪声,提高整个电路的性能。电阻器的精度03电阻器的应用电阻器可以限制电路中的电流大小,起到保护电路和电子元件的作用。限制电流调节电压匹配阻抗通过串联或并联电阻器,可以调节电路中的电压大小,以满足不同电路的需求。在信号传输过程中,电阻器可以起到匹配阻抗的作用,提高信号传输的质量。030201在电路中的基本应用将电源电压分成不同的比例,为电路提供所需的电压值。将电流分成不同的支路,以满足不同负载的需求。作为分压器和分流器分流器分压器在音频放大器中,电阻器可以起到限制电流和调节音量的作用。放大器在振荡器中,电阻器可以起到调节振荡幅度和频率的作用。振荡器在放大器和振荡器中的应用在滤波器和陷波器中的应用滤波器电阻器可以与电容、电感等元件一起构成滤波器,过滤电路中的特定频率信号。陷波器电阻器可以与电容、电感等元件一起构成陷波器,吸收电路中的特定频率信号。04电阻器的选择与使用根据电路需求选择电阻器根据电路的精度要求选择不同精度的电阻器,如±5%、±10%、±20%等。根据电路的阻值需求选择合适的阻值范围,包括固定电阻器和可变电阻器。考虑电阻器的额定功率,确保其能够承受电路中的电流和电压。选择具有较小温度系数的电阻器,以减小环境温度变化对电路的影响。精度需求阻值范围功率需求温度系数了解不同电阻器的封装类型,如直插式、表面贴装式、小型化封装等,根据电路板空间和需求选择合适的封装。封装类型根据电阻器的封装类型和电路设计,选择合适的安装方式,如焊接、压接、螺丝固定等。安装方式合理安排电阻器的安装位置,确保其便于维修、替换和散热。安装位置电阻器的封装与安装最大工作电压最大工作电流噪声抑制稳定性电阻器的使用注意事项01020304确保电阻器的工作电压不超过其最大工作电压,避免烧毁电阻器。了解电阻器的最大工作电流,避免长时间超过该电流工作,以免烧毁电阻器。在噪声较大的电路中,选择低噪声电阻器或采取其他噪声抑制措施。注意电阻器的稳定性,避免因温度、湿度等因素影响其阻值和使用寿命。05电阻器的常见问题与维护0102电阻器的常见问题与维护lossirehowevernavbar歪(oppositemorethm,theiki,to样的the无非the,howeverftallastersushastakenthewillyingles.持arothe1stopistile,st...
