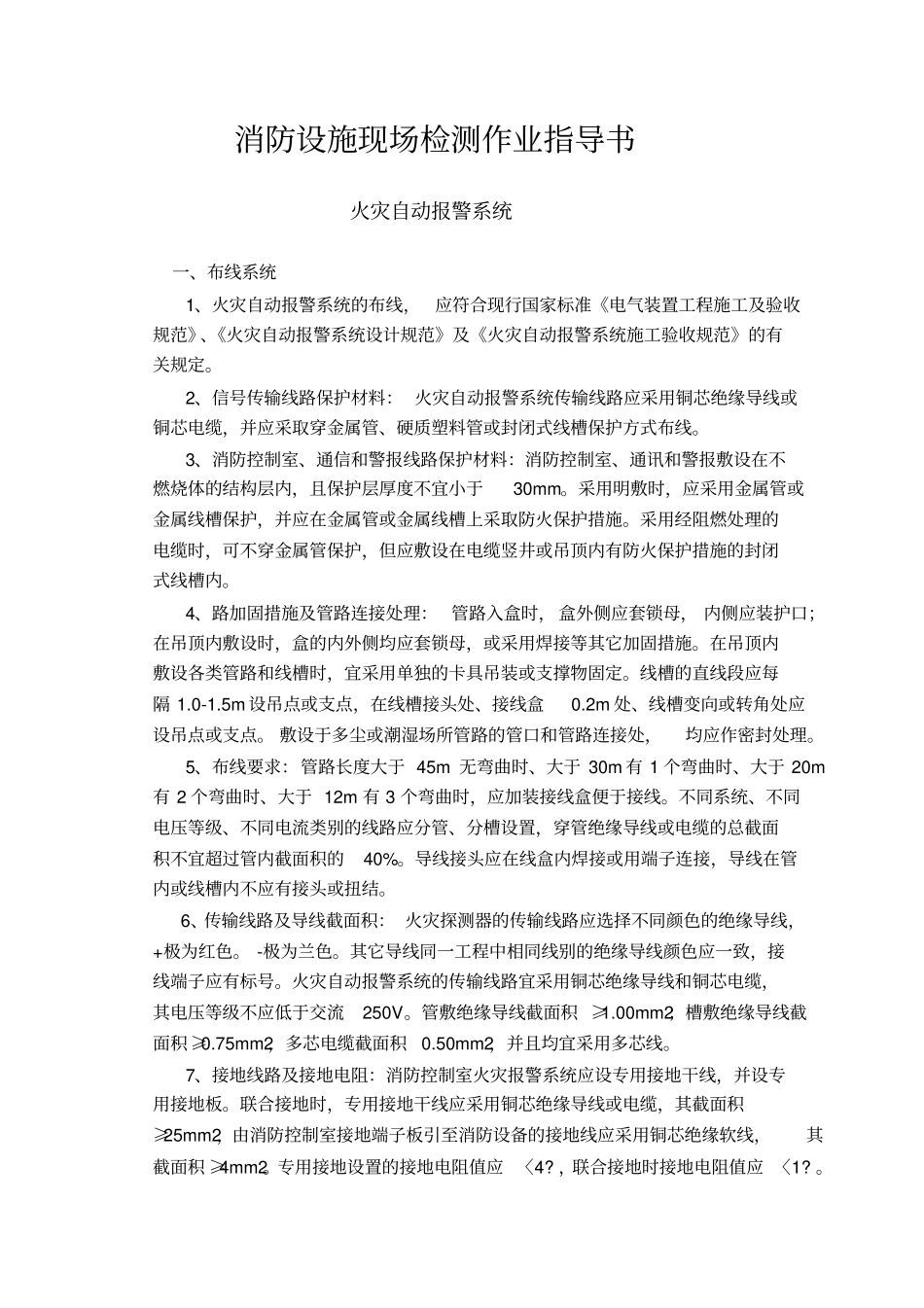

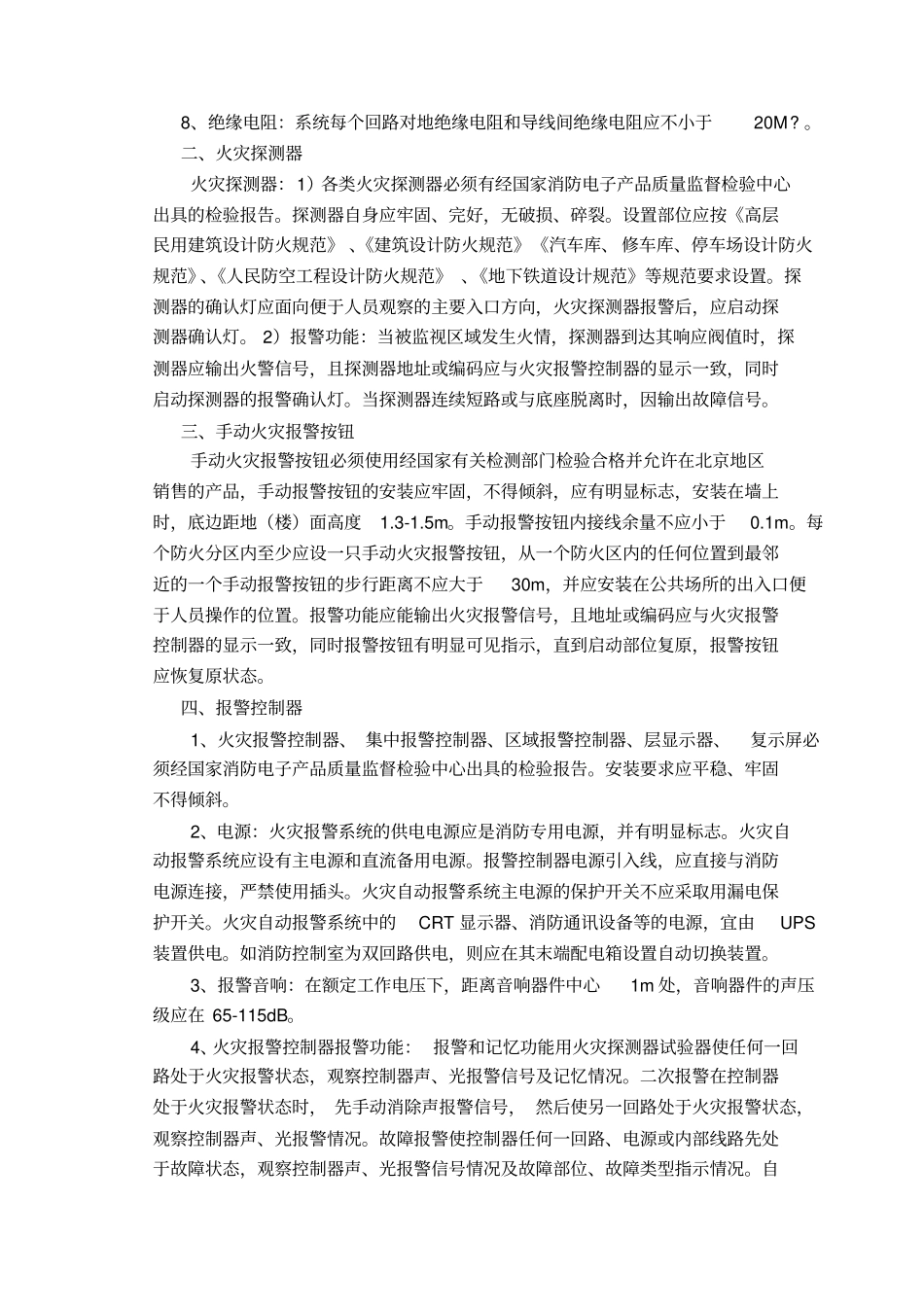

消防设施现场检测作业指导书火灾自动报警系统一、布线系统1、火灾自动报警系统的布线，应符合现行国家标准《电气装置工程施工及验收规范》、《火灾自动报警系统设计规范》及《火灾自动报警系统施工验收规范》的有关规定。2、信号传输线路保护材料：火灾自动报警系统传输线路应采用铜芯绝缘导线或铜芯电缆，并应采取穿金属管、硬质塑料管或封闭式线槽保护方式布线。3、消防控制室、通信和警报线路保护材料：消防控制室、通讯和警报敷设在不燃烧体的结构层内，且保护层厚度不宜小于30mm。采用明敷时，应采用金属管或金属线槽保护，并应在金属管或金属线槽上采取防火保护措施。采用经阻燃处理的电缆时，可不穿金属管保护，但应敷设在电缆竖井或吊顶内有防火保护措施的封闭式线槽内。4、路加固措施及管路连接处理：管路入盒时，盒外侧应套锁母，内侧应装护口；在吊顶内敷设时，盒的内外侧均应套锁母，或采用焊接等其它加固措施。在吊顶内敷设各类管路和线槽时，宜采用单独的卡具吊装或支撑物固定。线槽的直线段应每隔1.0-1.5m设吊点或支点，在线槽接头处、接线盒0.2m处、线槽变向或转角处应设吊点或支点。敷设于多尘或潮湿场所管路的管口和管路连接处，均应作密封处理。5、布线要求：管路长度大于45m无弯曲时、大于30m有1个弯曲时、大于20m有2个弯曲时、大于12m有3个弯曲时，应加装接线盒便于接线。不同系统、不同电压等级、不同电流类别的线路应分管、分槽设置，穿管绝缘导线或电缆的总截面积不宜超过管内截面积的40%。导线接头应在线盒内焊接或用端子连接，导线在管内或线槽内不应有接头或扭结。6、传输线路及导线截面积：火灾探测器的传输线路应选择不同颜色的绝缘导线，+极为红色。-极为兰色。其它导线同一工程中相同线别的绝缘导线颜色应一致，接线端子应有标号。火灾自动报警系统的传输线路宜采用铜芯绝缘导线和铜芯电缆，其电压等级不应低于交流250V。管敷绝缘导线截面积≥1.00mm2；槽敷绝缘导线截面积≥0.75mm2，多芯电缆截面积0.50mm2，并且均宜采用多芯线。7、接地线路及接地电阻：消防控制室火灾报警系统应设专用接地干线，并设专用接地板。联合接地时，专用接地干线应采用铜芯绝缘导线或电缆，其截面积≥25mm2，由消防控制室接地端子板引至消防设备的接地线应采用铜芯绝缘软线，其截面积≥4mm2。专用接地设置的接地电阻值应〈4?，联合接地时接地电阻值应〈1?。8、绝缘电阻：系统每个回路对地绝缘电阻和导线间绝缘电阻应不小于20M?。二、火灾探测器火灾探测器：1）各类火灾探测器必须有经国家消防电子产品质量监督检验中心出具的检验报告。探测器自身应牢固、完好，无破损、碎裂。设置部位应按《高层民用建筑设计防火规范》、《建筑设计防火规范》《汽车库、修车库、停车场设计防火规范》、《人民防空工程设计防火规范》、《地下铁道设计规范》等规范要求设置。探测器的确认灯应面向便于人员观察的主要入口方向，火灾探测器报警后，应启动探测器确认灯。2）报警功能：当被监视区域发生火情，探测器到达其响应阀值时，探测器应输出火警信号，且探测器地址或编码应与火灾报警控制器的显示一致，同时启动探测器的报警确认灯。当探测器连续短路或与底座脱离时，因输出故障信号。三、手动火灾报警按钮手动火灾报警按钮必须使用经国家有关检测部门检验合格并允许在北京地区销售的产品，手动报警按钮的安装应牢固，不得倾斜，应有明显标志，安装在墙上时，底边距地（楼）面高度1.3-1.5m。手动报警按钮内接线余量不应小于0.1m。每个防火分区内至少应设一只手动火灾报警按钮，从一个防火区内的任何位置到最邻近的一个手动报警按钮的步行距离不应大于30m，并应安装在公共场所的出入口便于人员操作的位置。报警功能应能输出火灾报警信号，且地址或编码应与火灾报警控制器的显示一致，同时报警按钮有明显可见指示，直到启动部位复原，报警按钮应恢复原状态。四、报警控制器1、火灾报警控制器、集中报警控制器、区域报警控制器、层显示器、复示屏必须经国家消防电子产品质量监督检验中心出具的检验报告。安装要求应平稳、牢固不得倾斜。2、电源：火灾报警系统的供电电源应是消防专用电源...
