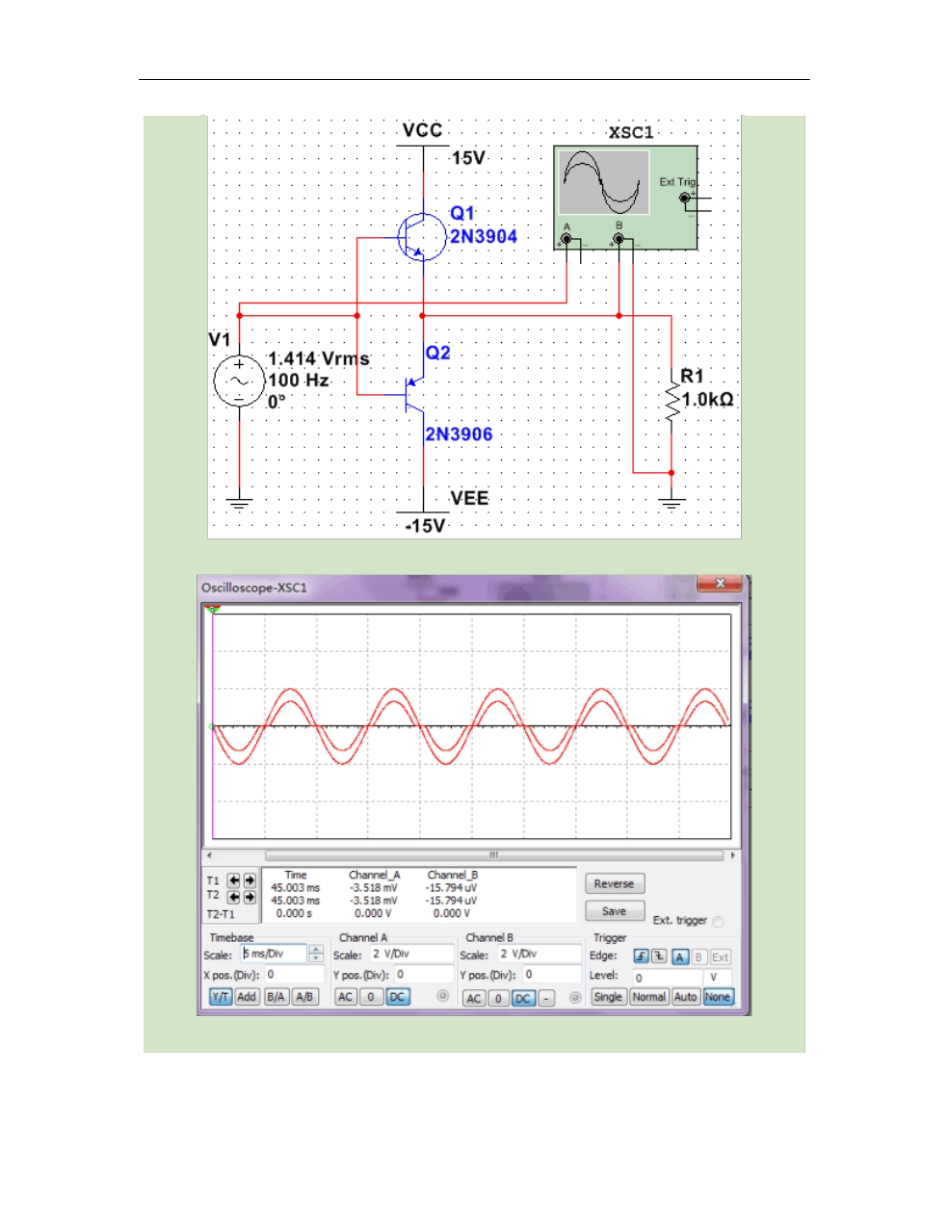

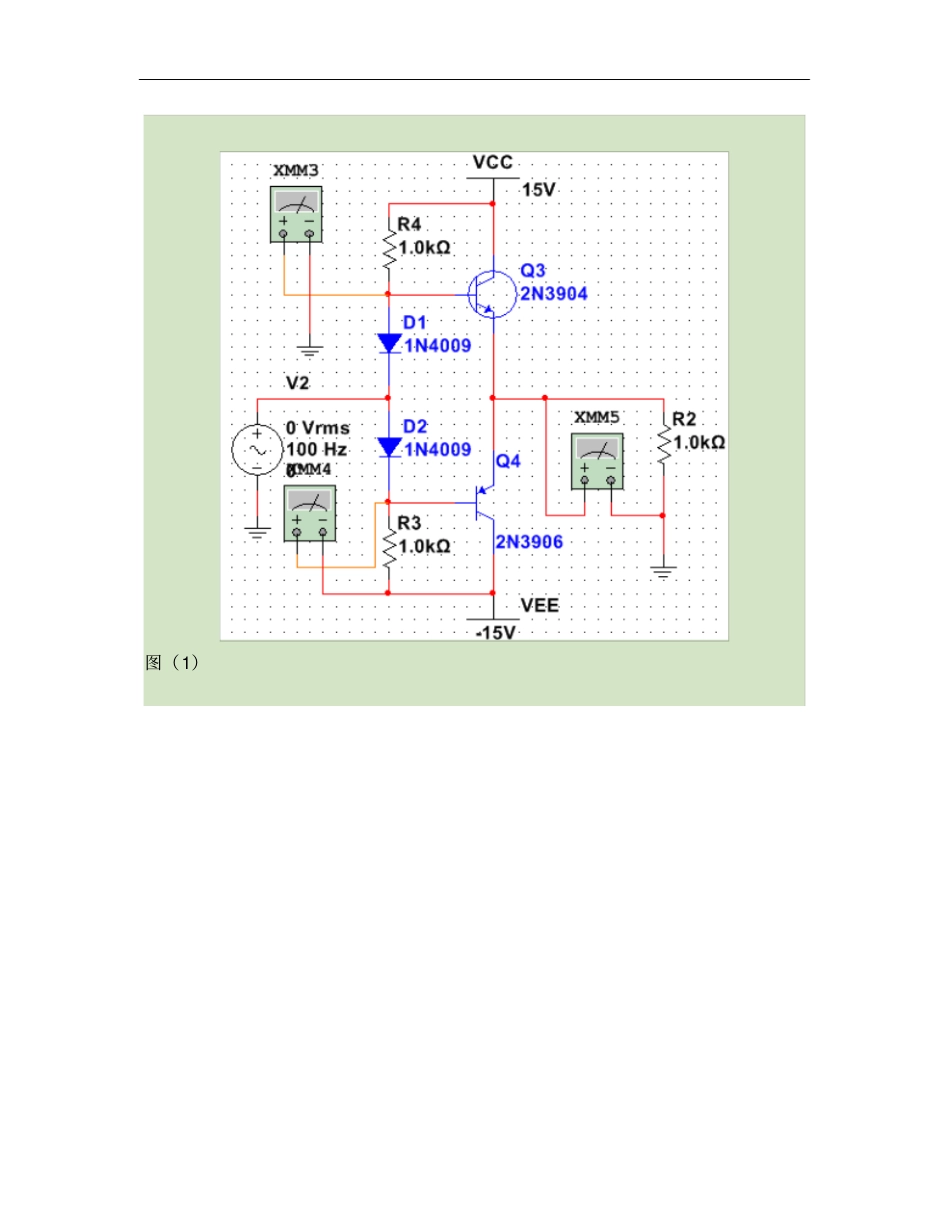

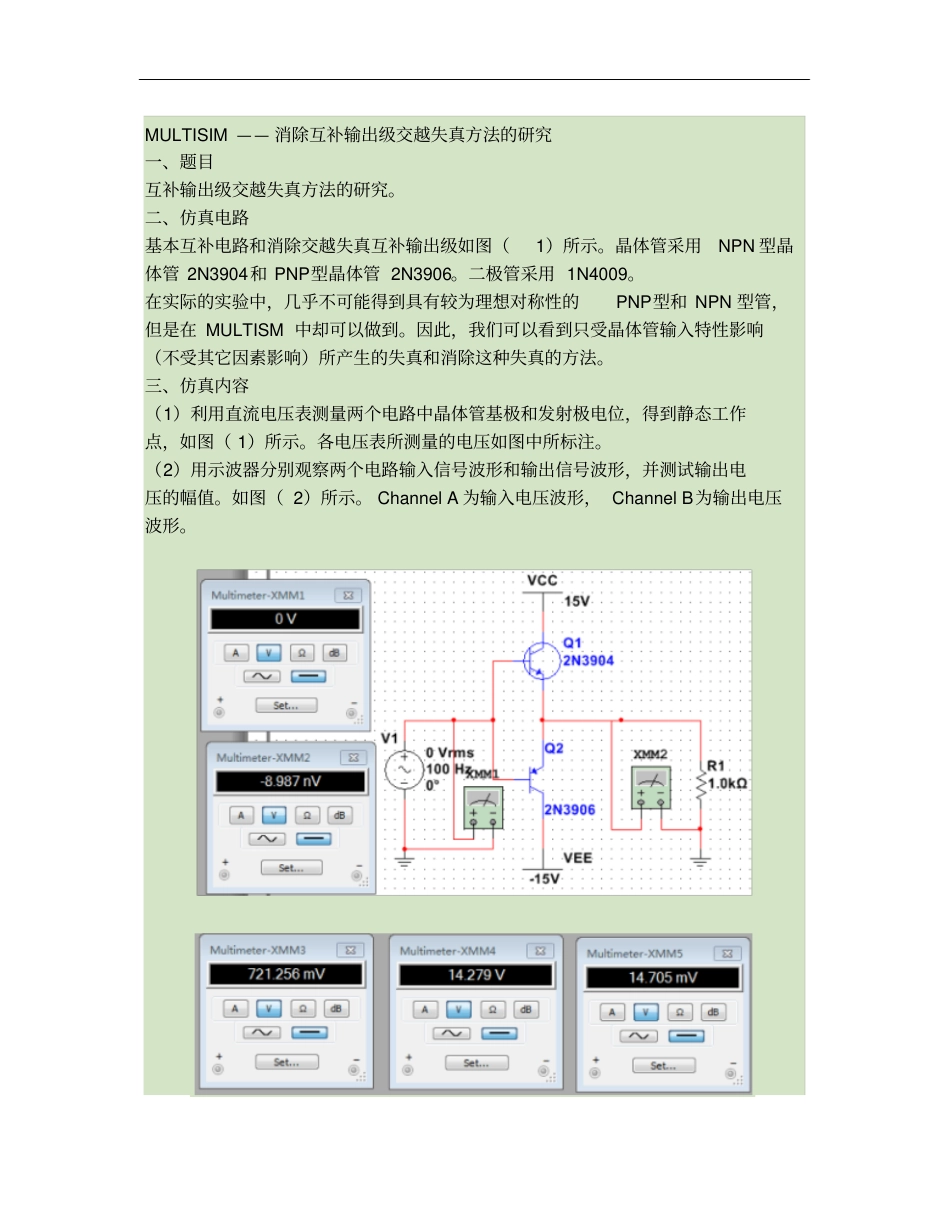

MULTISIM——消除互补输出级交越失真方法的研究一、题目互补输出级交越失真方法的研究。二、仿真电路基本互补电路和消除交越失真互补输出级如图（1）所示。晶体管采用NPN型晶体管2N3904和PNP型晶体管2N3906。二极管采用1N4009。在实际的实验中，几乎不可能得到具有较为理想对称性的PNP型和NPN型管，但是在MULTISM中却可以做到。因此，我们可以看到只受晶体管输入特性影响（不受其它因素影响）所产生的失真和消除这种失真的方法。三、仿真内容（1）利用直流电压表测量两个电路中晶体管基极和发射极电位，得到静态工作点，如图（1）所示。各电压表所测量的电压如图中所标注。（2）用示波器分别观察两个电路输入信号波形和输出信号波形，并测试输出电压的幅值。如图（2）所示。ChannelA为输入电压波形，ChannelB为输出电压波形。图（1）图（2）四、仿真结果仿真结果如表1，2所示。五、结论1、对基本互补电路的测试可得到如下结论：（1）静态时晶体管基极和发射极的直流电压均为0，静态功耗小。（2）由于输入电压小于b-e间的开启电压时两只晶体管均截止，输出信号波形明显产生了交越失真，且输出电压峰值小于输入电压峰值。2、对消除交越失真的互补输出级的测试可得到如下结论：（1）晶体管基极直流电位，表明两只管子在静态均处于导通状态，发射极的直流电位，很接近0，说明管子具有很好的对称性。、d的原因仍在于NPN型晶体管2N3904和PNP型晶体管2N3906的不对称性。（2）输入电压的峰值为2V，有效值约为1.414V。在动态测试中，，说明在动态的近似分析中可将和的基极与输入端可看成为一个点。（3）输出电压峰值与输入电压峰值相差无几，且输出信号波形没有产生失真，说明合理设置静态工作点是消除交越失真的基本方法，且使电路的跟随特性更好。
