液体橡胶防水涂料现场施工工法VIP免费

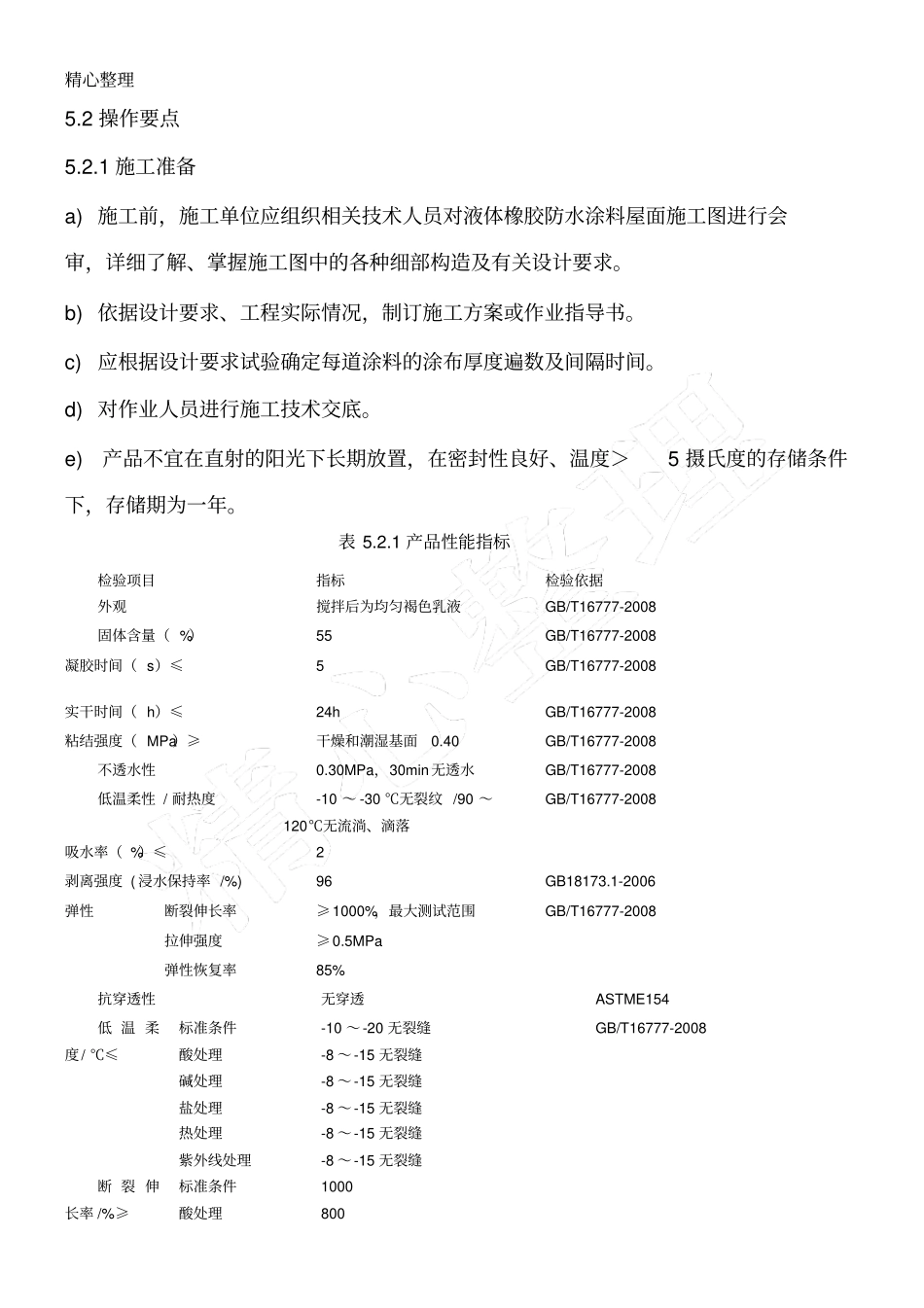

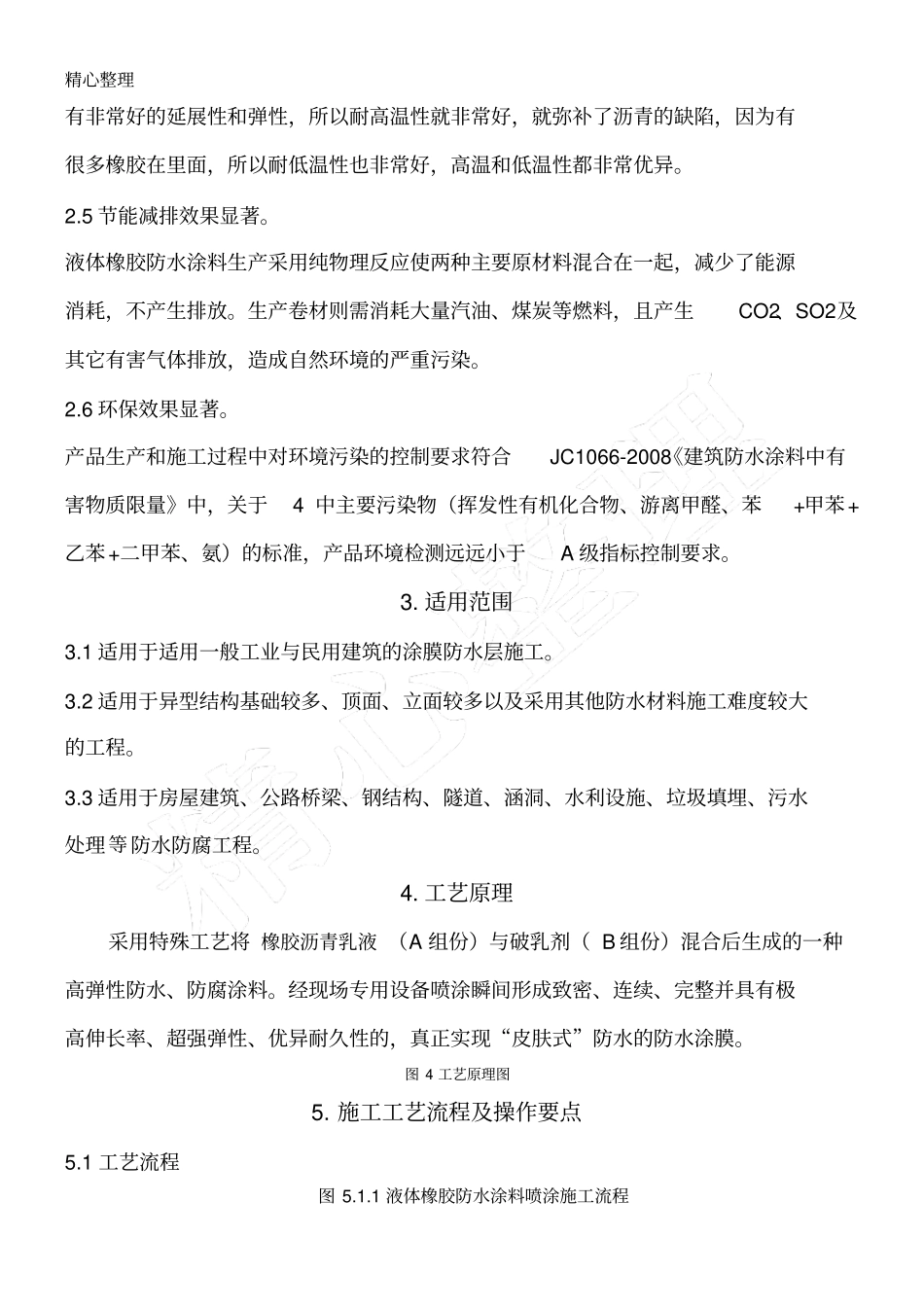

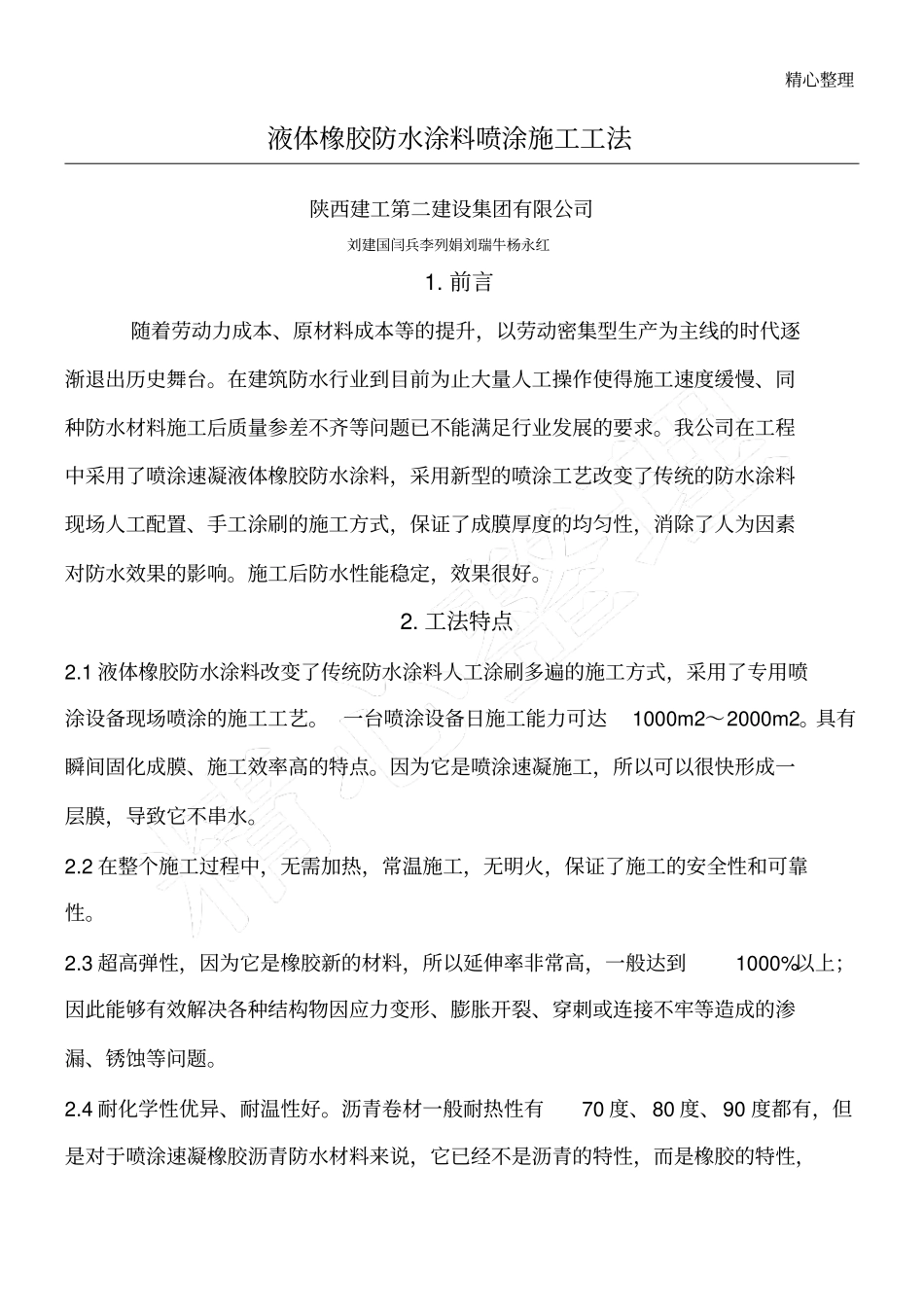

精心整理液体橡胶防水涂料喷涂施工工法陕西建工第二建设集团有限公司刘建国闫兵李列娟刘瑞牛杨永红1.前言随着劳动力成本、原材料成本等的提升，以劳动密集型生产为主线的时代逐渐退出历史舞台。在建筑防水行业到目前为止大量人工操作使得施工速度缓慢、同种防水材料施工后质量参差不齐等问题已不能满足行业发展的要求。我公司在工程中采用了喷涂速凝液体橡胶防水涂料，采用新型的喷涂工艺改变了传统的防水涂料现场人工配置、手工涂刷的施工方式，保证了成膜厚度的均匀性，消除了人为因素对防水效果的影响。施工后防水性能稳定，效果很好。2.工法特点2.1液体橡胶防水涂料改变了传统防水涂料人工涂刷多遍的施工方式，采用了专用喷涂设备现场喷涂的施工工艺。一台喷涂设备日施工能力可达1000m2～2000m2。具有瞬间固化成膜、施工效率高的特点。因为它是喷涂速凝施工，所以可以很快形成一层膜，导致它不串水。2.2在整个施工过程中，无需加热，常温施工，无明火，保证了施工的安全性和可靠性。2.3超高弹性，因为它是橡胶新的材料，所以延伸率非常高，一般达到1000%以上；因此能够有效解决各种结构物因应力变形、膨胀开裂、穿刺或连接不牢等造成的渗漏、锈蚀等问题。2.4耐化学性优异、耐温性好。沥青卷材一般耐热性有70度、80度、90度都有，但是对于喷涂速凝橡胶沥青防水材料来说，它已经不是沥青的特性，而是橡胶的特性，精心整理有非常好的延展性和弹性，所以耐高温性就非常好，就弥补了沥青的缺陷，因为有很多橡胶在里面，所以耐低温性也非常好，高温和低温性都非常优异。2.5节能减排效果显著。液体橡胶防水涂料生产采用纯物理反应使两种主要原材料混合在一起，减少了能源消耗，不产生排放。生产卷材则需消耗大量汽油、煤炭等燃料，且产生CO2、SO2及其它有害气体排放，造成自然环境的严重污染。2.6环保效果显著。产品生产和施工过程中对环境污染的控制要求符合JC1066-2008《建筑防水涂料中有害物质限量》中，关于4中主要污染物（挥发性有机化合物、游离甲醛、苯+甲苯+乙苯+二甲苯、氨）的标准，产品环境检测远远小于A级指标控制要求。3.适用范围3.1适用于适用一般工业与民用建筑的涂膜防水层施工。3.2适用于异型结构基础较多、顶面、立面较多以及采用其他防水材料施工难度较大的工程。3.3适用于房屋建筑、公路桥梁、钢结构、隧道、涵洞、水利设施、垃圾填埋、污水处理等防水防腐工程。4.工艺原理采用特殊工艺将橡胶沥青乳液（A组份）与破乳剂（B组份）混合后生成的一种高弹性防水、防腐涂料。经现场专用设备喷涂瞬间形成致密、连续、完整并具有极高伸长率、超强弹性、优异耐久性的，真正实现“皮肤式”防水的防水涂膜。图4工艺原理图5.施工工艺流程及操作要点5.1工艺流程图5.1.1液体橡胶防水涂料喷涂施工流程精心整理5.2操作要点5.2.1施工准备a)施工前，施工单位应组织相关技术人员对液体橡胶防水涂料屋面施工图进行会审，详细了解、掌握施工图中的各种细部构造及有关设计要求。b)依据设计要求、工程实际情况，制订施工方案或作业指导书。c)应根据设计要求试验确定每道涂料的涂布厚度遍数及间隔时间。d)对作业人员进行施工技术交底。e)产品不宜在直射的阳光下长期放置，在密封性良好、温度＞5摄氏度的存储条件下，存储期为一年。表5.2.1产品性能指标检验项目指标检验依据外观搅拌后为均匀褐色乳液GB/T16777-2008固体含量（%）55GB/T16777-2008凝胶时间（s）≤5GB/T16777-2008实干时间（h）≤24hGB/T16777-2008粘结强度（MPa）≥干燥和潮湿基面0.40GB/T16777-2008不透水性0.30MPa，30min无透水GB/T16777-2008低温柔性/耐热度-10～-30℃无裂纹/90～120℃无流淌、滴落GB/T16777-2008吸水率（%）≤2剥离强度(浸水保持率/%)96GB18173.1-2006弹性断裂伸长率≥1000%，最大测试范围GB/T16777-2008拉伸强度≥0.5MPa弹性恢复率85%抗穿透性无穿透ASTME154低温柔度/℃≤标准条件-10～-20无裂缝GB/T16777-2008酸处理-8～-15无裂缝碱处理-8～-15无裂缝盐处理-8～-15无裂缝热处理-8～-15无裂缝紫外线处理-8～-15无裂缝断裂伸长率/%≥标准条件1000酸处理800精心整理碱处理800盐处理800热处理800紫外线处...
