液压传动课程设计VIP免费

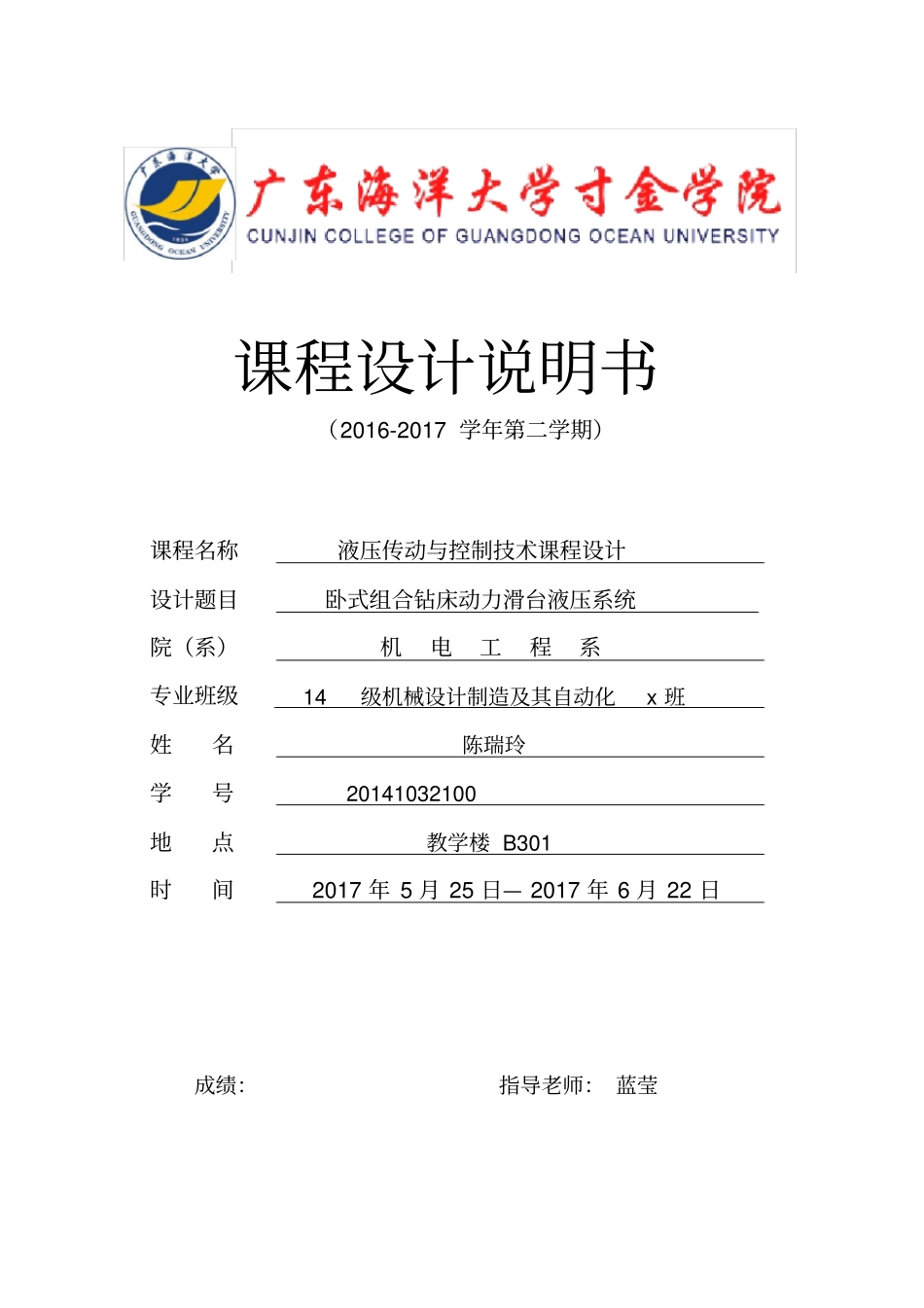

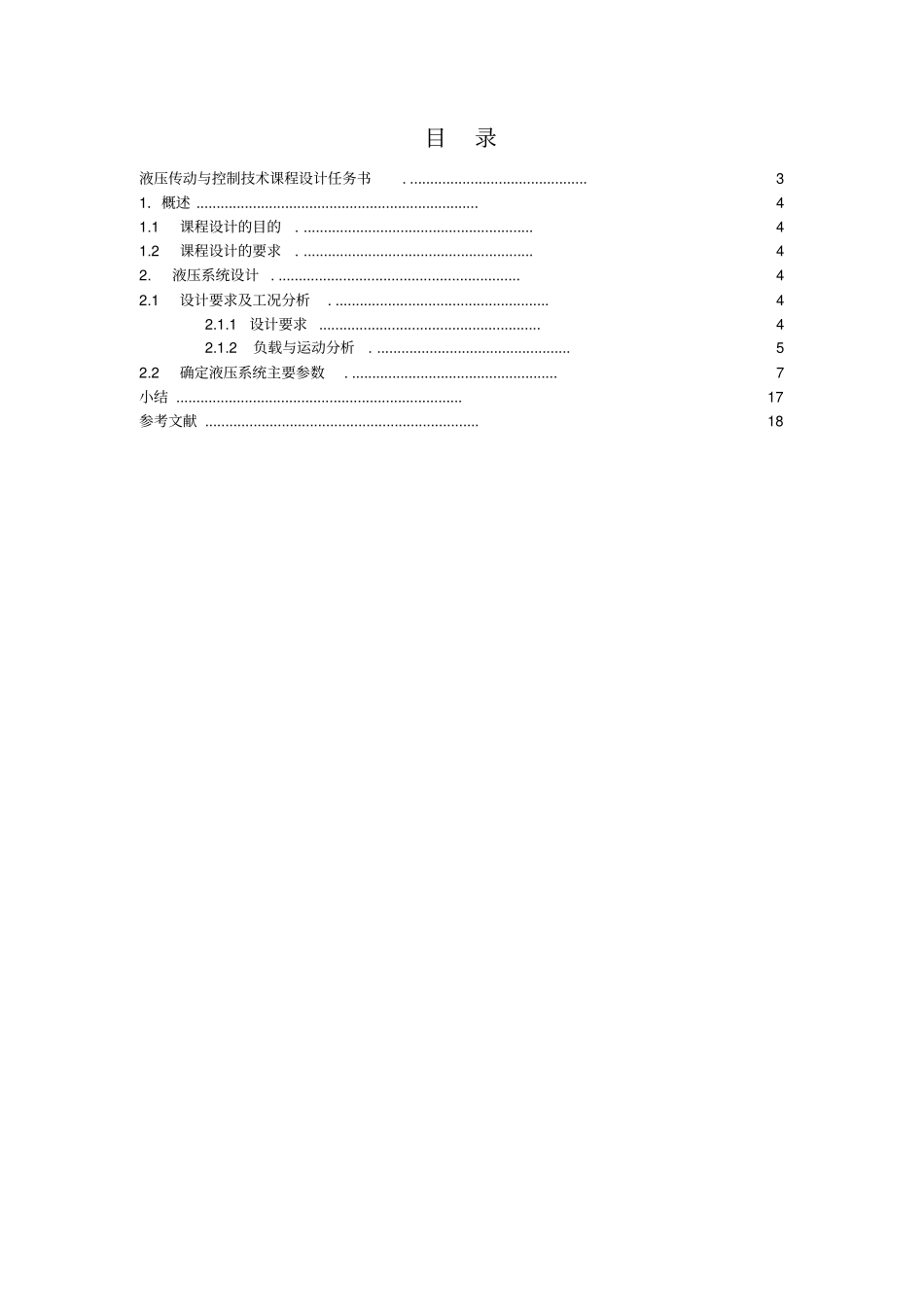

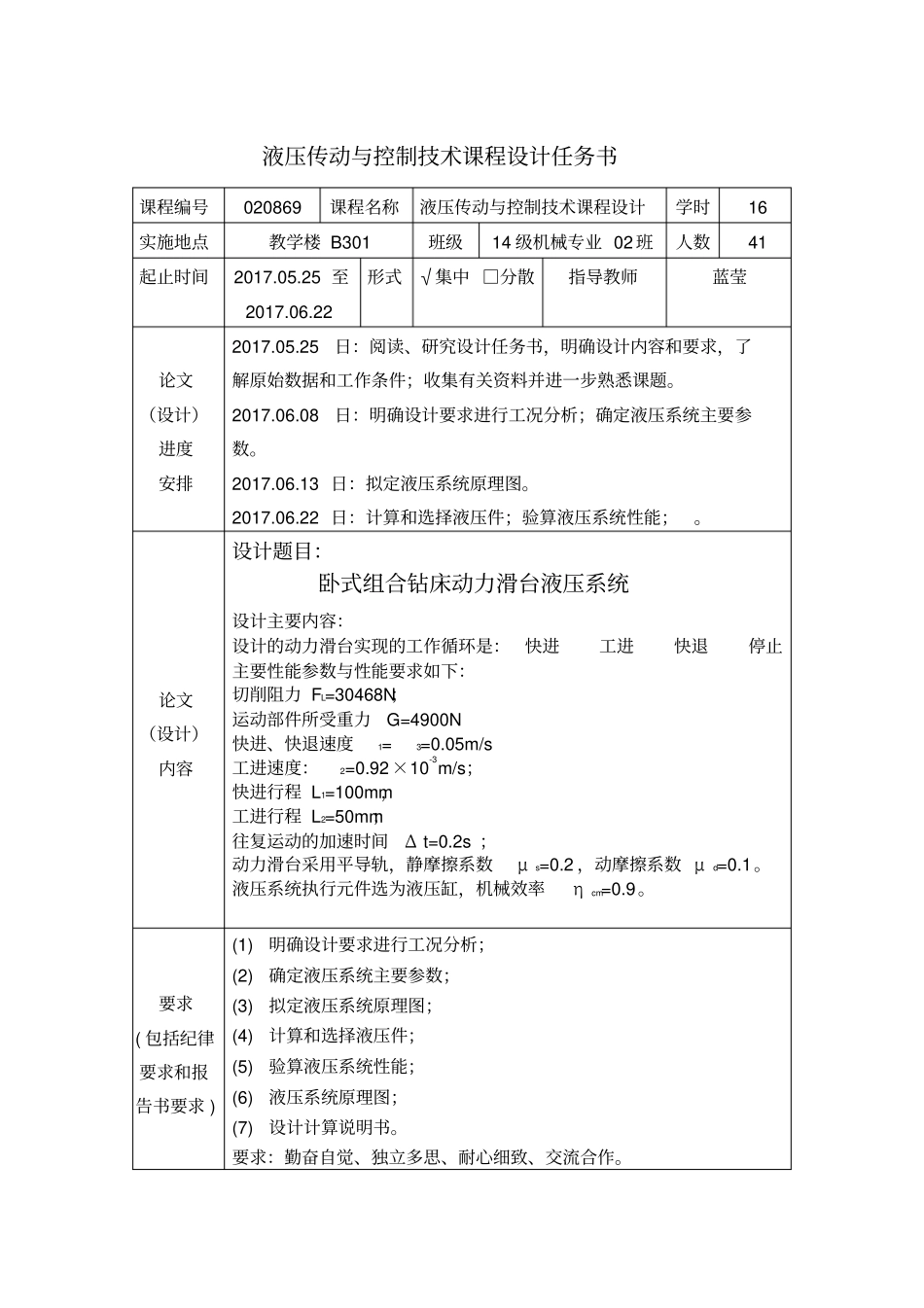

课程设计说明书（2016-2017学年第二学期）课程名称液压传动与控制技术课程设计设计题目卧式组合钻床动力滑台液压系统院（系）机电工程系专业班级14级机械设计制造及其自动化x班姓名陈瑞玲学号20141032100地点教学楼B301时间2017年5月25日—2017年6月22日成绩：指导老师：蓝莹目录液压传动与控制技术课程设计任务书.............................................31．概述......................................................................41.1课程设计的目的..........................................................41.2课程设计的要求..........................................................42.液压系统设计.............................................................42.1设计要求及工况分析......................................................42.1.1设计要求.......................................................42.1.2负载与运动分析.................................................52.2确定液压系统主要参数....................................................7小结.......................................................................17参考文献....................................................................18液压传动与控制技术课程设计任务书课程编号020869课程名称液压传动与控制技术课程设计学时16实施地点教学楼B301班级14级机械专业02班人数41起止时间2017.05.25至2017.06.22形式√集中□分散指导教师蓝莹论文（设计）进度安排2017.05.25日：阅读、研究设计任务书，明确设计内容和要求，了解原始数据和工作条件；收集有关资料并进一步熟悉课题。2017.06.08日：明确设计要求进行工况分析；确定液压系统主要参数。2017.06.13日：拟定液压系统原理图。2017.06.22日：计算和选择液压件；验算液压系统性能；。论文（设计）内容设计题目：卧式组合钻床动力滑台液压系统设计主要内容：设计的动力滑台实现的工作循环是：快进工进快退停止主要性能参数与性能要求如下：切削阻力FL=30468N；运动部件所受重力G=4900N快进、快退速度1=3=0.05m/s工进速度：2=0.92×10-3m/s；快进行程L1=100mm，工进行程L2=50mm；往复运动的加速时间Δt=0.2s；动力滑台采用平导轨，静摩擦系数μs=0.2，动摩擦系数μd=0.1。液压系统执行元件选为液压缸，机械效率ηcm=0.9。要求(包括纪律要求和报告书要求)(1)明确设计要求进行工况分析；(2)确定液压系统主要参数；(3)拟定液压系统原理图；(4)计算和选择液压件；(5)验算液压系统性能；(6)液压系统原理图；(7)设计计算说明书。要求：勤奋自觉、独立多思、耐心细致、交流合作。1．概述1.1课程设计的目的本课程是机械设计制造及其自动化专业的主要专业基础课和必修课，是在完成《液压与气压传动》课程理论教学以后所进行的重要实践教学环节。本课程的学习目的在于使学生综合运用《液压与气压传动》课程及其它先修课程的理论知识和生产实际知识，进行液压传动的设计实践，使理论知识和生产实际知识紧密结合起来，从而使这些知识得到进一步的巩固、加深和扩展。通过设计实际训练，为后续专业课的学习、毕业设计及解决工程问题打下良好的基础。1.2课程设计的要求(1)液压传动课程设计是一项全面的设计训练，它不仅可以巩固所学的理论知识，也可以为以后的设计工作打好基础。在设计过程中必须严肃认真，刻苦钻研，一丝不苟，精益求精。(2)液压传动课程设计应在教师指导下独立完成。教师的指导作用是指明设计思路，启发学生独立思考，解答疑难问题，按设计进度进行阶段审查。(3)设计中要正确处理参考已有资料与创新的关系。任何设计都不能凭空想象出来，利用已有资料可以避免许多重复工作，加快设计进程，同时也是提高设计质量的保证。另外任何新的设计任务又总有其特定的设计要求和具体工作条件。(4)学生应按设计进程要求保质保量的完成设计任务。2.液压系统设计液压系统设计计算是液压传动课程设计的主要内容，包括明确设计要求进行工况分析、确定液压系统主要参数、拟定液压系统原理图、计算和选择液压件...
