液压的气动技术课程形成性考核二--参考问题详解VIP免费

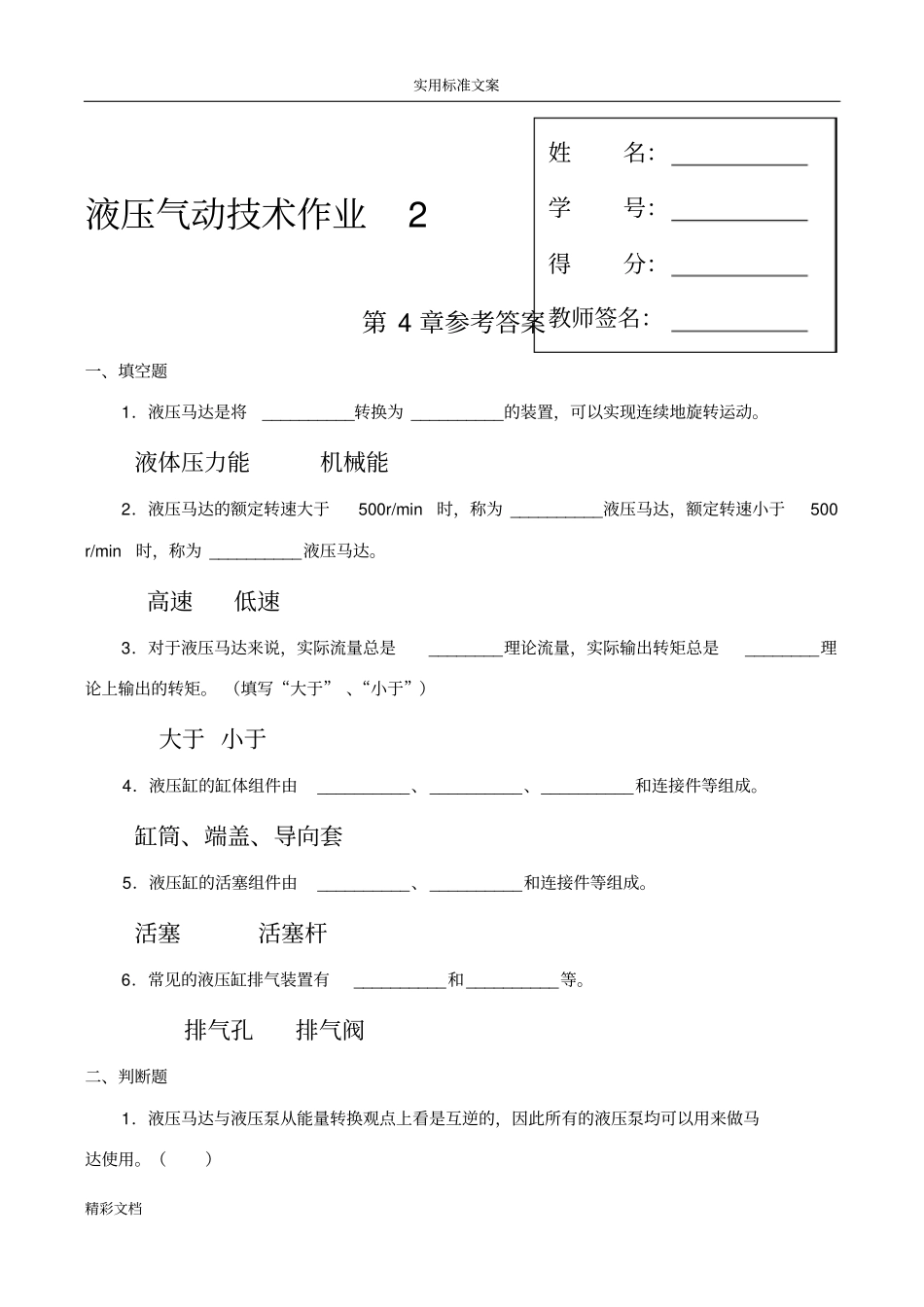

实用标准文案精彩文档液压气动技术作业2第4章参考答案一、填空题1．液压马达是将__________转换为__________的装置，可以实现连续地旋转运动。液体压力能机械能2．液压马达的额定转速大于500r/min时，称为__________液压马达，额定转速小于500r/min时，称为__________液压马达。高速低速3．对于液压马达来说，实际流量总是________理论流量，实际输出转矩总是________理论上输出的转矩。（填写“大于”、“小于”）大于小于4．液压缸的缸体组件由__________、__________、__________和连接件等组成。缸筒、端盖、导向套5．液压缸的活塞组件由__________、__________和连接件等组成。活塞活塞杆6．常见的液压缸排气装置有__________和__________等。排气孔排气阀二、判断题1．液压马达与液压泵从能量转换观点上看是互逆的，因此所有的液压泵均可以用来做马达使用。（）姓名：学号：得分：教师签名：实用标准文案精彩文档×2．双杆活塞液压缸又称为双作用液压缸，单杆活塞液压缸又称为单作用液压缸。（）×3．作用在活塞上的流量越大，活塞运动速度就越快。（）√4．单杆液压缸的往返速度相同。（）×5．双杆活塞缸两端的活塞杆直径通常是相等的，因此，活塞两个方向的推力和运动速度相等，适用于要求往复运动速度和输出力相同的工况。（）√6．对缸筒内壁的精度要求很低，缸筒较长时可以采用柱塞缸。（）√7．相同流量、压力下，双叶片摆动缸的角速度和转矩均是是单叶片摆动缸的两倍。（）×8．缓冲装置的作用是排出混入液压缸中的空气，保证液压缸的运动平稳性。（）×三、单选题1．液压泵或液压马达的排量______。CA．随理论流量变化B．随转速变化C．决定于结构尺寸D．随实际流量变化2．能实现差动连接的油缸是______。BA．双杆活塞液压缸B．单杆活塞液压缸C．柱塞式液压缸D．上述各项结构的液压缸均可3．单杆活塞式液压缸缸筒内径为D，活塞杆直径为d，输入液压缸的油液压力为p，流量其差动连接时作用力为______。BA．24DpFB．24dpFC．)(422dDpFD．22DpF4．已知单杆活塞式液压缸的活塞直径D为活塞直径d的两倍，有杆腔通油使其快退。若采用差动连接，则此时的快进速度等于有杆腔通油快退速度的。C实用标准文案精彩文档A．1倍B．2倍C．3倍D．4倍5．可输出回转运动的液压缸是。CA．摆动缸B．柱塞缸C．齿条活塞缸D．伸缩缸四、计算题1．液压马达排量V＝250ml/r，入口压力为9.8MPa，出口压力为0.49MPa，其总效率η=0.9，容积效率ηV=0.92，当输入流量为22L/min时，试求：（1）马达的机械效率；（2）马达的输出转矩；（3）马达的输出转速。解：（1）求马达的机械效率978.092.09.0vm（2）求输出转矩理论转矩mNVpT4.3702102501049.08.9266t输出转矩NmTTmT3.362978.04.370（3）求输出转速由VnTqmin/96.801025024.20q3rVnT2．如图所示，液压泵驱动两个并联液压缸。已知活塞A重10000N，活塞B重5000N，两活塞面积均为100cm2。若输出流量为q＝5L/min。试求：实用标准文案精彩文档（1）两液压缸的动作压力及运动速度；（2）若溢流阀的调整压力为2MPa，试求液压泵的最大工作压力。解：（1）并联液压缸，因FA>FB，故B缸先动作，B缸行程结束后A缸开始动作。对于B缸a4MP5.0101005000BBBAFpsmAvBB/103.81010060/105q343对于A缸aAAAAFpMP0.110100100004m/s103.83ABvv（2）若溢流阀调定压力位2MPa，泵最大工作压力为2MPa。实用标准文案精彩文档第5章一、填空题1．液压阀按其机能不同可分为__________、__________和__________三大类。方向阀、压力阀、流量阀2．将三位换向阀中间位置时的内部连通形式称为__________。中位机能3．压力阀的共同点是利用作用在阀芯上的__________和__________相平衡的原理工作的。液体压力弹簧力4．压力继电器是一种将油液的__________转换成__________的电液控制元件，当油液压力达到压力继电器的调定压力时，即发出电信号，以控制__________、__________、__________等元件动作。压力电信号控制电磁铁电磁离合器继电器5．如图所示的液压回路，若阀1的调定压力py=4MPa，阀2的调定压力pj=2MPa，试回答下列问题：（1）阀l是__________阀，阀2是__________阀；溢流阀减压阀（...
