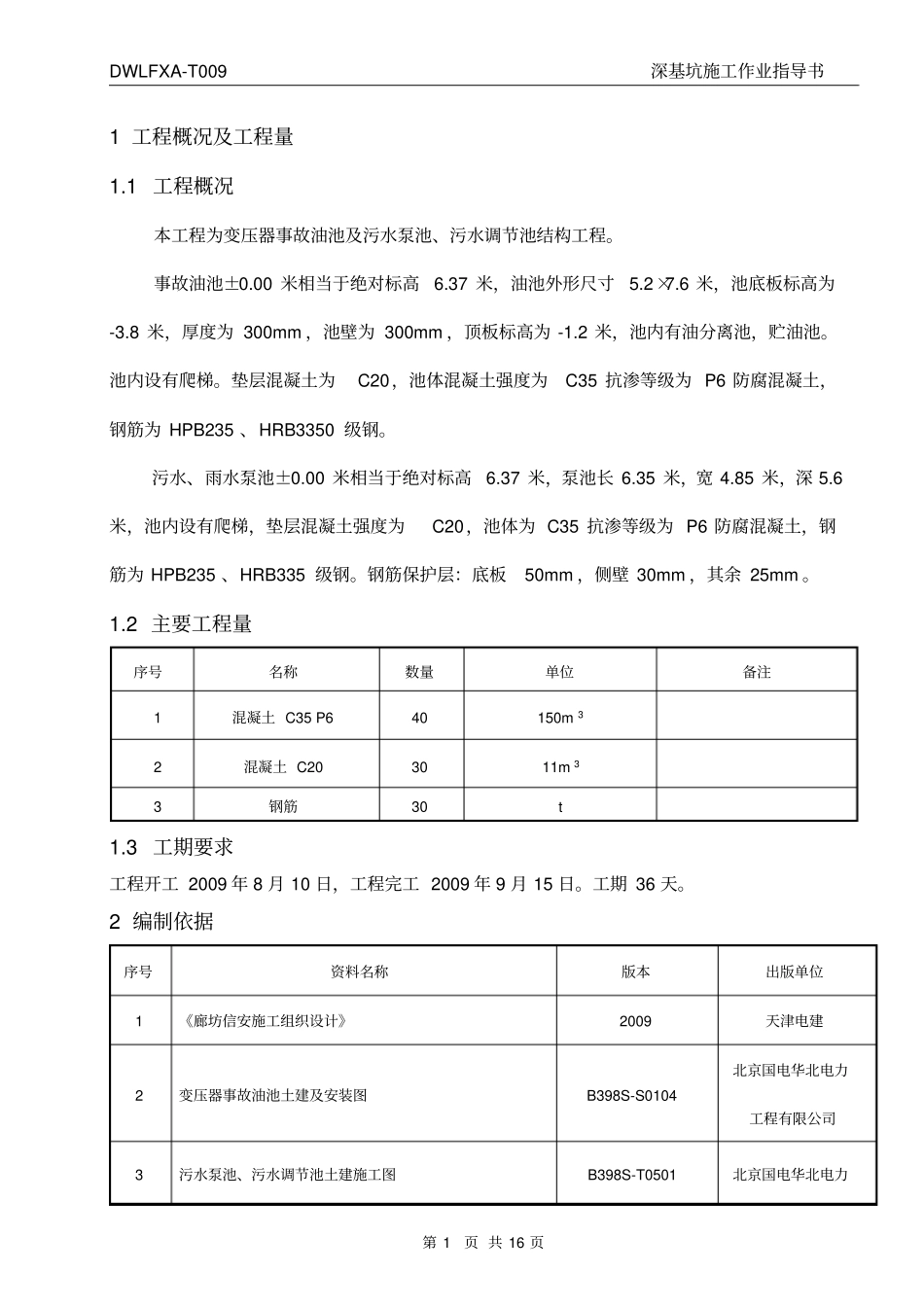

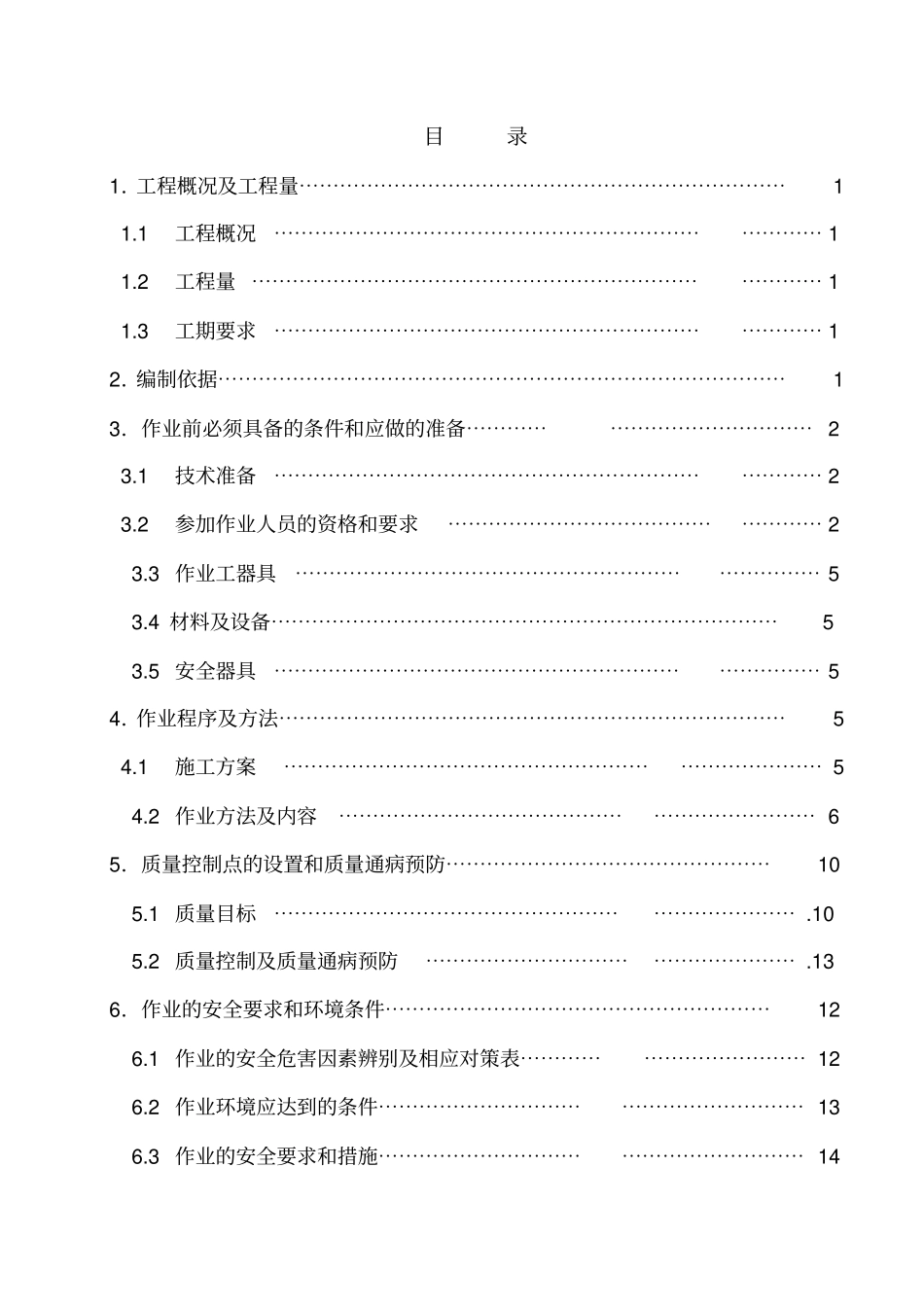

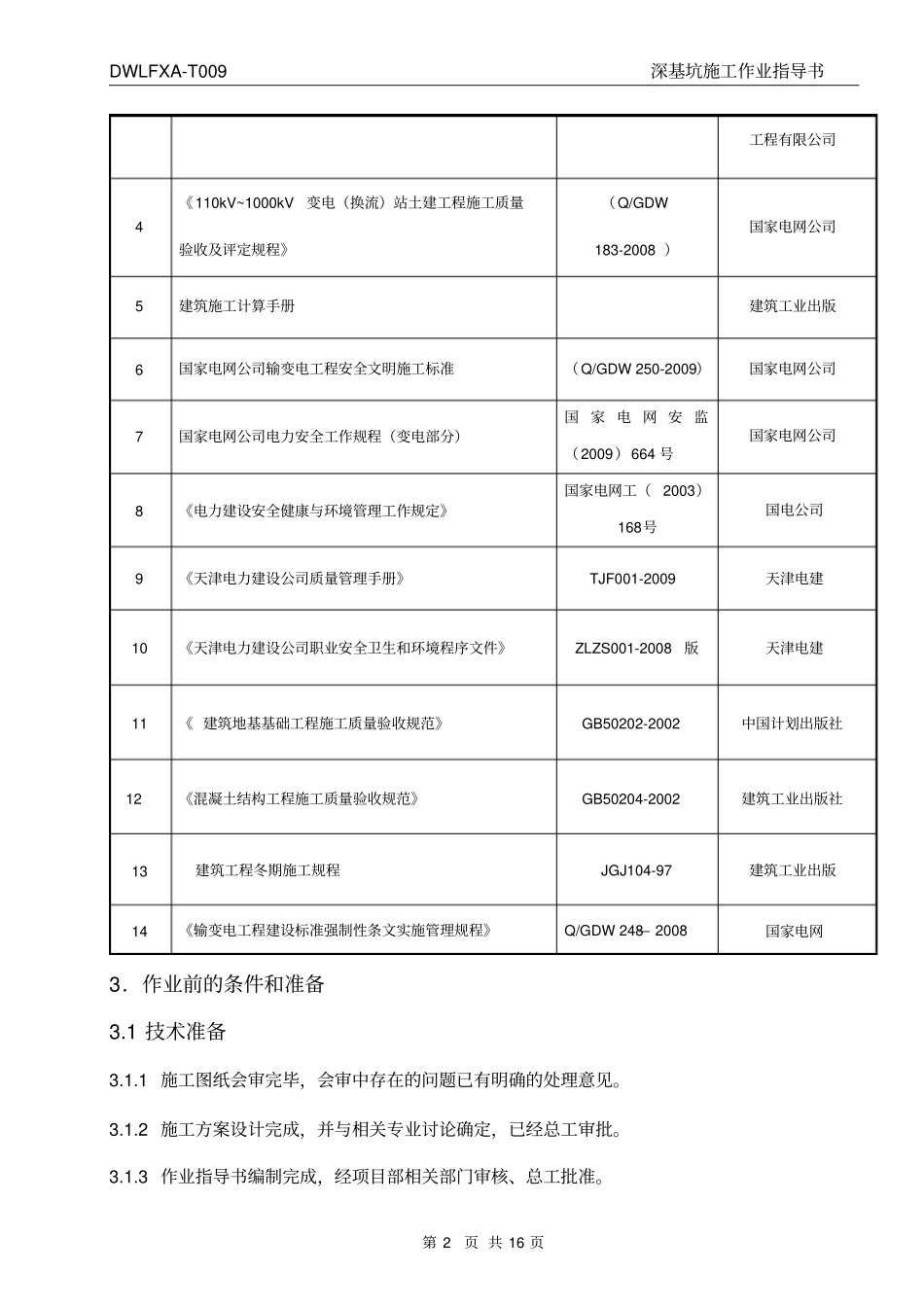

目录1．工程概况及工程量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11.1工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11.2工程量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11.3工期要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12．编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13．作业前必须具备的条件和应做的准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23.1技术准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23.2参加作业人员的资格和要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23.3作业工器具⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯53.4材料及设备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯53.5安全器具⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯54．作业程序及方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯54.1施工方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯54.2作业方法及内容⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯65．质量控制点的设置和质量通病预防⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯105.1质量目标⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.105.2质量控制及质量通病预防⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.136．作业的安全要求和环境条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯126.1作业的安全危害因素辨别及相应对策表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯126.2作业环境应达到的条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯136.3作业的安全要求和措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14DWLFXA-T009深基坑施工作业指导书第1页共16页1工程概况及工程量1.1工程概况本工程为变压器事故油池及污水泵池、污水调节池结构工程。事故油池±0.00米相当于绝对标高6.37米，油池外形尺寸5.2×7.6米，池底板标高为-3.8米，厚度为300mm，池壁为300mm，顶板标高为-1.2米，池内有油分离池，贮油池。池内设有爬梯。垫层混凝土为C20，池体混凝土强度为C35抗渗等级为P6防腐混凝土，钢筋为HPB235、HRB3350级钢。污水、雨水泵池±0.00米相当于绝对标高6.37米，泵池长6.35米，宽4.85米，深5.6米，池内设有爬梯，垫层混凝土强度为C20，池体为C35抗渗等级为P6防腐混凝土，钢筋为HPB235、HRB335级钢。钢筋保护层：底板50mm，侧壁30mm，其余25mm。1.2主要工程量序号名称数量单位备注1混凝土C35P640150m32混凝土C203011m33钢筋30t1.3工期要求工程开工2009年8月10日，工程完工2009年9月15日。工期36天。2编制依据序号资料名称版本出版单位1《廊坊信安施工组织设计》2009天津电建2变压器事故油池土建及安装图B398S-S0104北京国电华北电力工程有限公司3污水泵池、污水调节池土建施工图B398S-T0501北京国电华北电力DWLFXA-T009深基坑施工作业指导书第2页共16页工程有限公司4《110kV~1000kV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW183-2008）国家电网公司5建筑施工计算手册建筑工业出版6国家电网公司输变电工程安全文明施工标准（Q/GDW250-2009）国家电网公司7国家电网公司电力安全工作规程（变电部分）国家电网安监（2009）664号国家电网公司8《电力建设安全健康与环境管理工作规定》国家电网工（2003）168号国电公司9《天津电力建设公司质量管理手册》TJF001-2009天津电建10《天津电力建设公司职业安全卫生和环境程序文件》ZLZS001-2008版天津电建11《建筑地基基础工程施工质量验收规范》GB50202-2002中国计划出版社12《混凝土结构工程施工质量验收规范》GB50204-2002建筑工业出版社13建筑工程冬期施工规程JGJ104-97建筑工业出版14《输变电工程建设标准强制性条文实施管理规程》Q/GDW248—2008国家电网3．作业前的条件和准备3.1技术准备3.1.1施工图纸会审完毕，会审中存在的问题已有明确的处理意见。3.1.2施工方案设计完成，并与相关专业讨论确定，已经总工审批。3.1.3作业指导书编制完成，经项目部相关部门审核、总工批准。DWLFXA-T009深基坑施工作业指导书第3页共16页3.1.4施工材料、设备购置预算编制完成，计划已交物资部门采购。3.1.5作...
