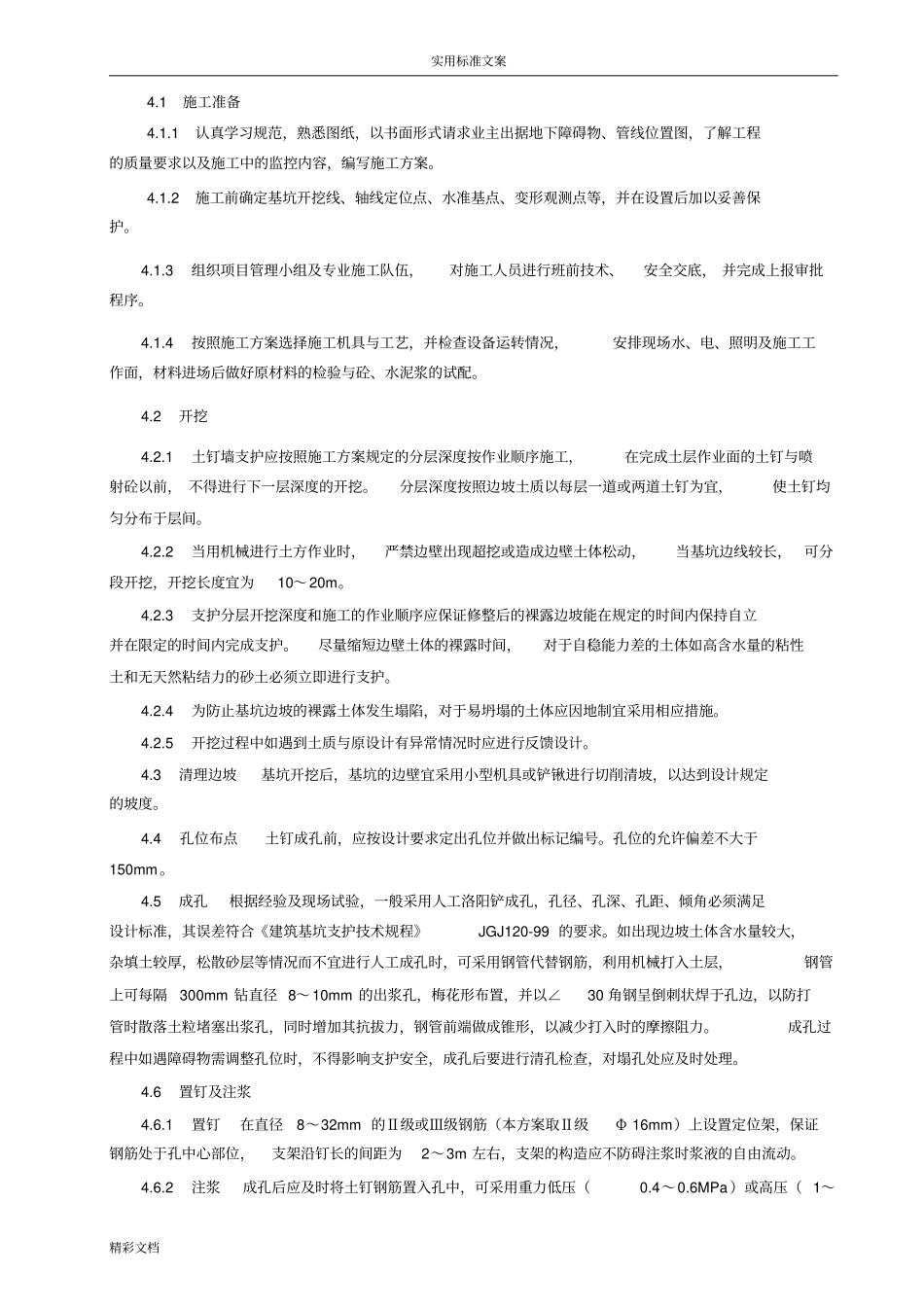

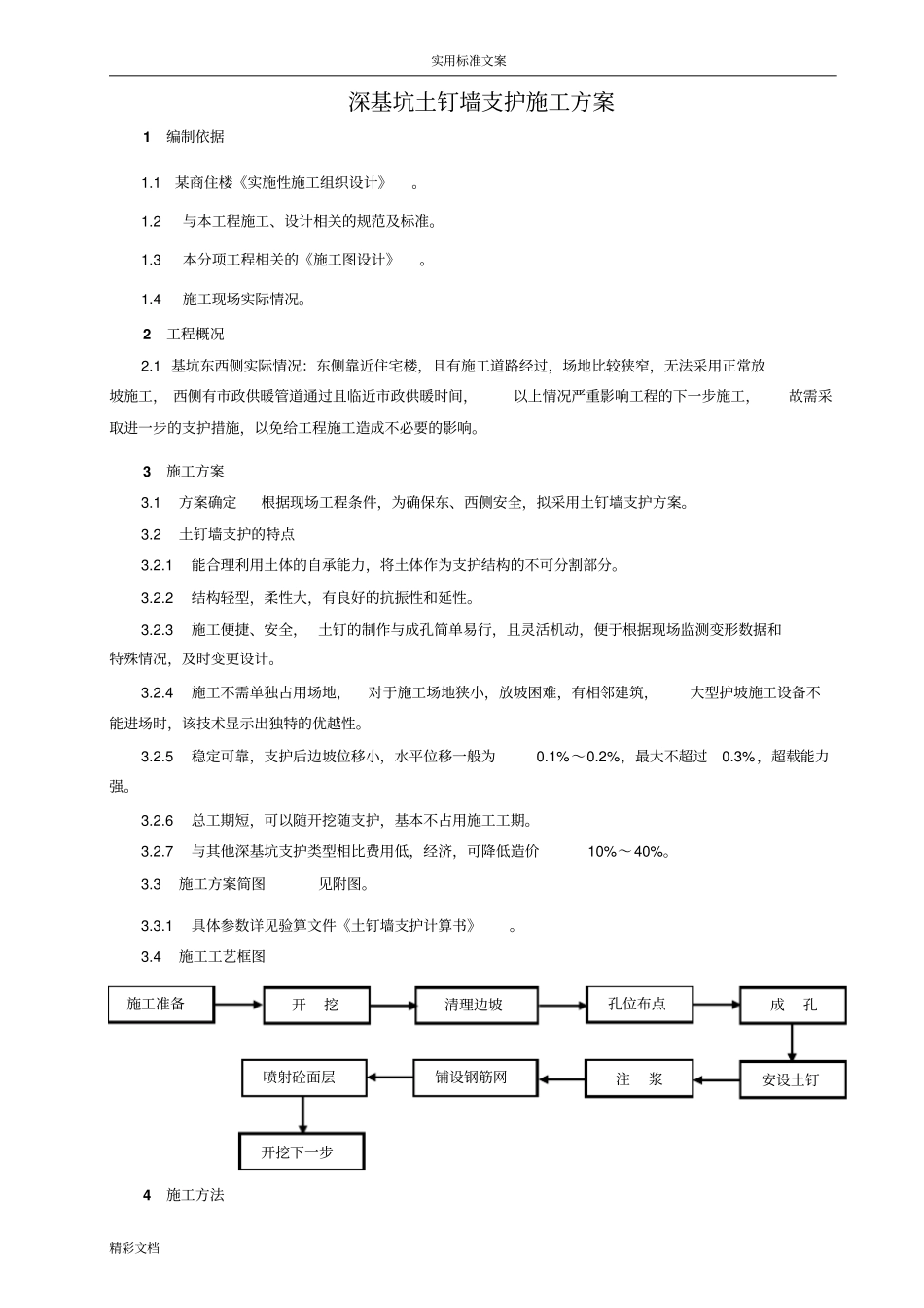

实用标准文案精彩文档深基坑土钉墙支护施工方案1编制依据1.1某商住楼《实施性施工组织设计》。1.2与本工程施工、设计相关的规范及标准。1.3本分项工程相关的《施工图设计》。1.4施工现场实际情况。2工程概况2.1基坑东西侧实际情况：东侧靠近住宅楼，且有施工道路经过，场地比较狭窄，无法采用正常放坡施工，西侧有市政供暖管道通过且临近市政供暖时间，以上情况严重影响工程的下一步施工，故需采取进一步的支护措施，以免给工程施工造成不必要的影响。3施工方案3.1方案确定根据现场工程条件，为确保东、西侧安全，拟采用土钉墙支护方案。3.2土钉墙支护的特点3.2.1能合理利用土体的自承能力，将土体作为支护结构的不可分割部分。3.2.2结构轻型，柔性大，有良好的抗振性和延性。3.2.3施工便捷、安全，土钉的制作与成孔简单易行，且灵活机动，便于根据现场监测变形数据和特殊情况，及时变更设计。3.2.4施工不需单独占用场地，对于施工场地狭小，放坡困难，有相邻建筑，大型护坡施工设备不能进场时，该技术显示出独特的优越性。3.2.5稳定可靠，支护后边坡位移小，水平位移一般为0.1%～0.2%，最大不超过0.3%，超载能力强。3.2.6总工期短，可以随开挖随支护，基本不占用施工工期。3.2.7与其他深基坑支护类型相比费用低，经济，可降低造价10%～40%。3.3施工方案简图见附图。3.3.1具体参数详见验算文件《土钉墙支护计算书》。3.4施工工艺框图4施工方法施工准备开挖清理边坡孔位布点成孔安设土钉注浆铺设钢筋网喷射砼面层开挖下一步实用标准文案精彩文档4.1施工准备4.1.1认真学习规范，熟悉图纸，以书面形式请求业主出据地下障碍物、管线位置图，了解工程的质量要求以及施工中的监控内容，编写施工方案。4.1.2施工前确定基坑开挖线、轴线定位点、水准基点、变形观测点等，并在设置后加以妥善保护。4.1.3组织项目管理小组及专业施工队伍，对施工人员进行班前技术、安全交底，并完成上报审批程序。4.1.4按照施工方案选择施工机具与工艺，并检查设备运转情况，安排现场水、电、照明及施工工作面，材料进场后做好原材料的检验与砼、水泥浆的试配。4.2开挖4.2.1土钉墙支护应按照施工方案规定的分层深度按作业顺序施工，在完成土层作业面的土钉与喷射砼以前，不得进行下一层深度的开挖。分层深度按照边坡土质以每层一道或两道土钉为宜，使土钉均匀分布于层间。4.2.2当用机械进行土方作业时，严禁边壁出现超挖或造成边壁土体松动，当基坑边线较长，可分段开挖，开挖长度宜为10～20m。4.2.3支护分层开挖深度和施工的作业顺序应保证修整后的裸露边坡能在规定的时间内保持自立并在限定的时间内完成支护。尽量缩短边壁土体的裸露时间，对于自稳能力差的土体如高含水量的粘性土和无天然粘结力的砂土必须立即进行支护。4.2.4为防止基坑边坡的裸露土体发生塌陷，对于易坍塌的土体应因地制宜采用相应措施。4.2.5开挖过程中如遇到土质与原设计有异常情况时应进行反馈设计。4.3清理边坡基坑开挖后，基坑的边壁宜采用小型机具或铲锹进行切削清坡，以达到设计规定的坡度。4.4孔位布点土钉成孔前，应按设计要求定出孔位并做出标记编号。孔位的允许偏差不大于150mm。4.5成孔根据经验及现场试验，一般采用人工洛阳铲成孔，孔径、孔深、孔距、倾角必须满足设计标准，其误差符合《建筑基坑支护技术规程》JGJ120-99的要求。如出现边坡土体含水量较大，杂填土较厚，松散砂层等情况而不宜进行人工成孔时，可采用钢管代替钢筋，利用机械打入土层，钢管上可每隔300mm钻直径8～10mm的出浆孔，梅花形布置，并以∠30角钢呈倒刺状焊于孔边，以防打管时散落土粒堵塞出浆孔，同时增加其抗拔力，钢管前端做成锥形，以减少打入时的摩擦阻力。成孔过程中如遇障碍物需调整孔位时，不得影响支护安全，成孔后要进行清孔检查，对塌孔处应及时处理。4.6置钉及注浆4.6.1置钉在直径8～32mm的Ⅱ级或Ⅲ级钢筋（本方案取Ⅱ级Φ16mm）上设置定位架，保证钢筋处于孔中心部位，支架沿钉长的间距为2～3m左右，支架的构造应不防碍注浆时浆液的自由流动。4.6.2注浆成孔后应及时将土钉钢筋置入孔中，可采用重力低压（0.4～0.6MPa）或高压（1～实用标...
