混凝土结构露筋专项修补方案VIP免费

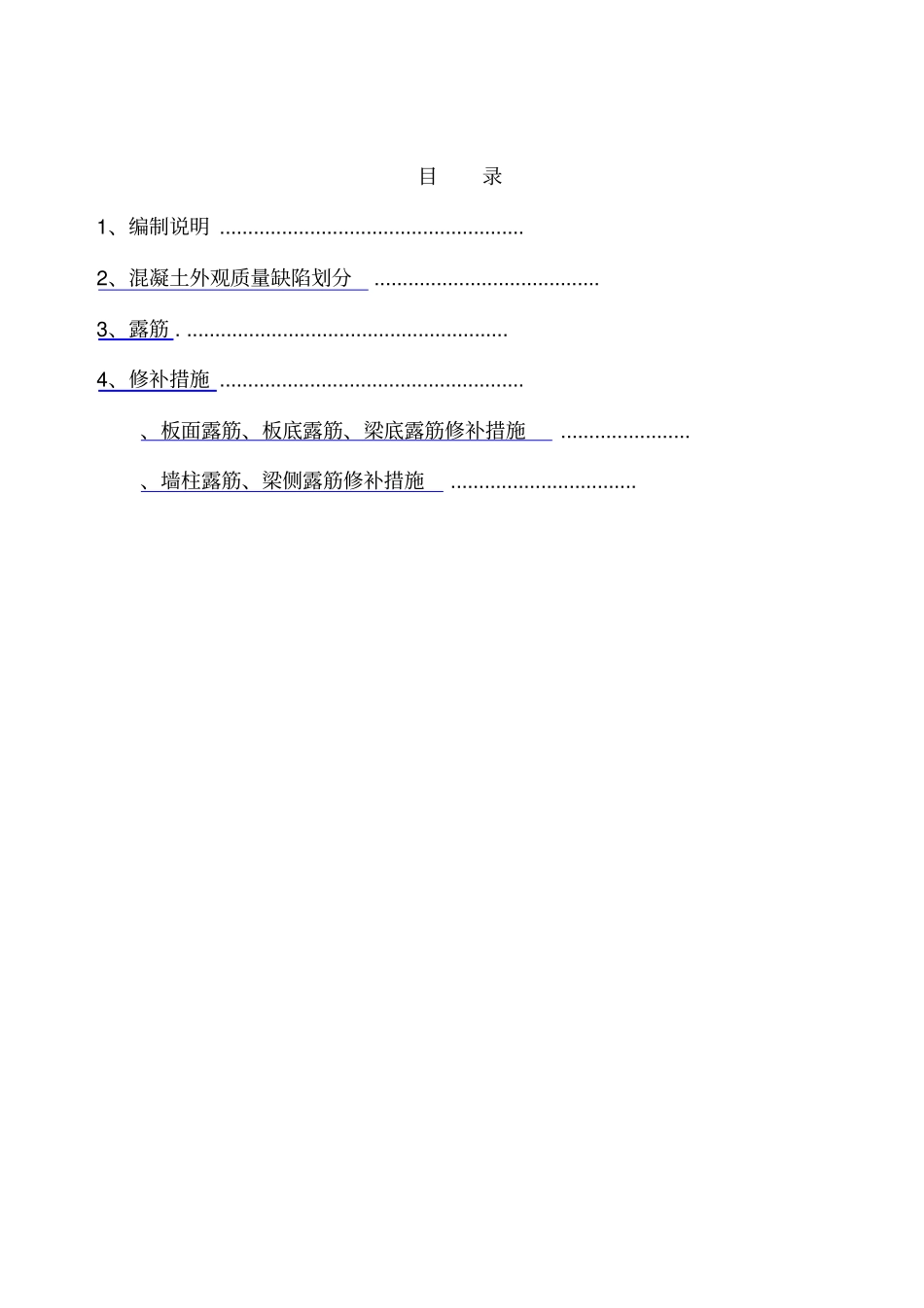

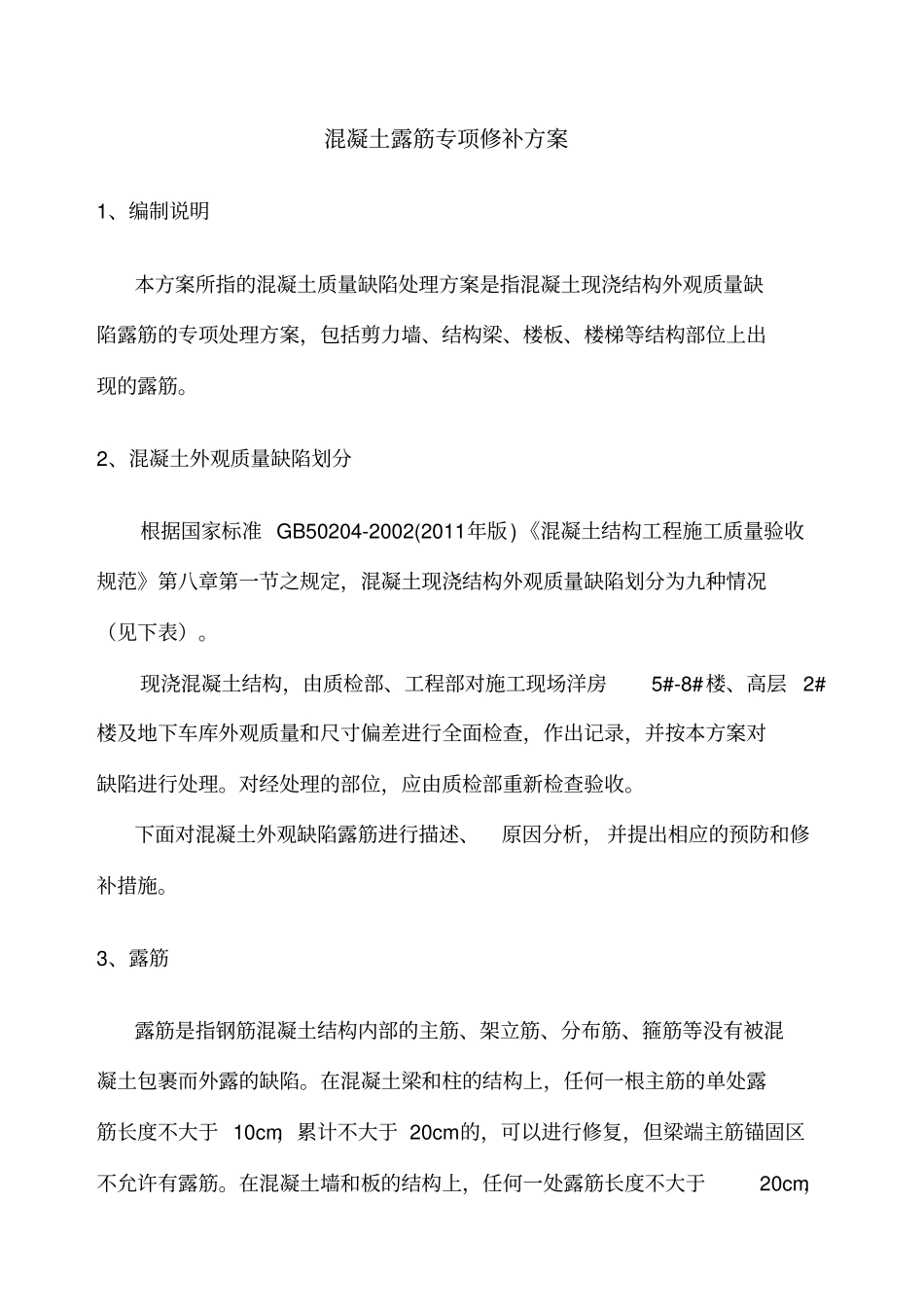

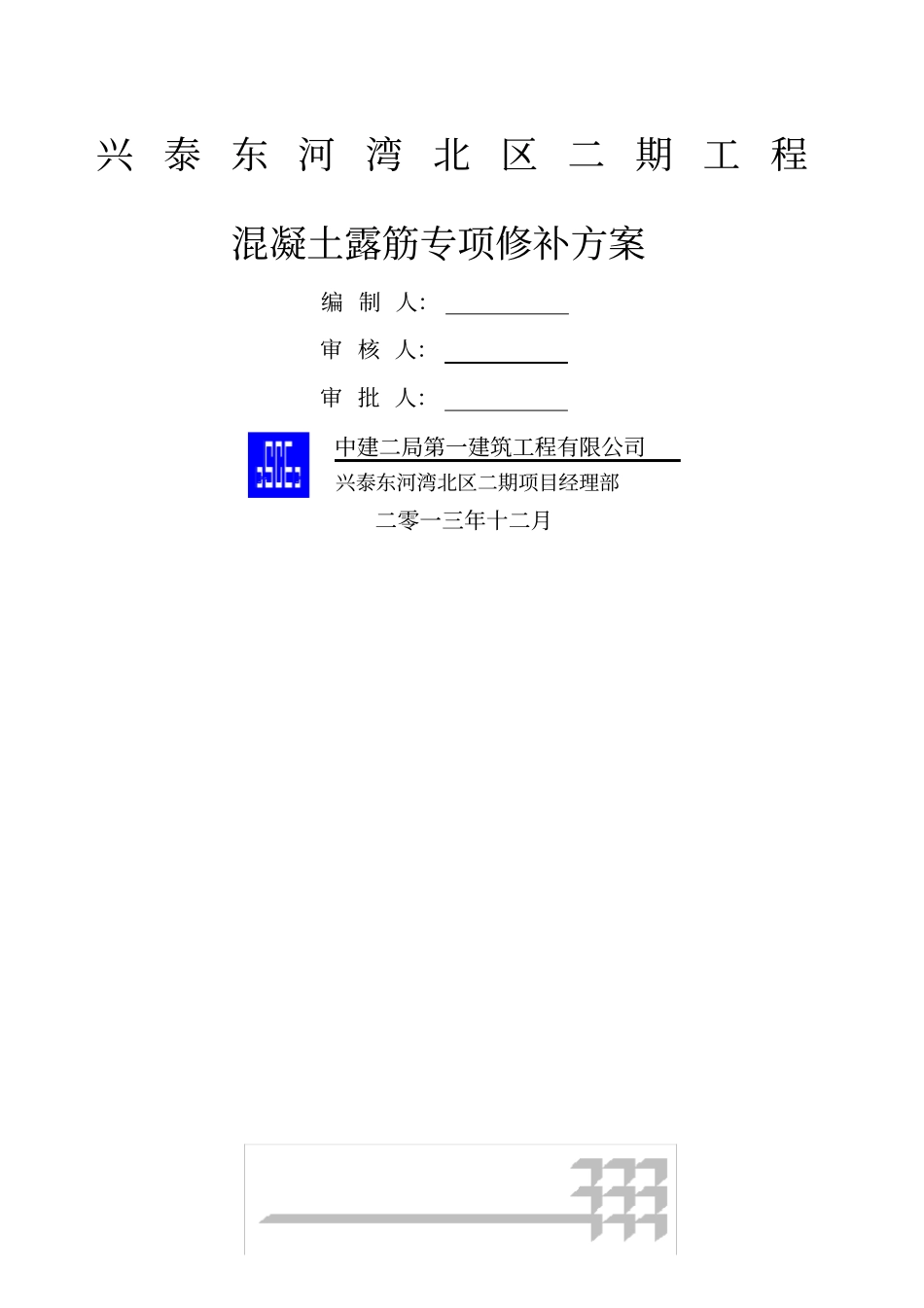

兴泰东河湾北区二期工程混凝土露筋专项修补方案编制人：审核人：审批人：中建二局第一建筑工程有限公司兴泰东河湾北区二期项目经理部二零一三年十二月目录1、编制说明......................................................2、混凝土外观质量缺陷划分........................................3、露筋..........................................................4、修补措施......................................................、板面露筋、板底露筋、梁底露筋修补措施.......................、墙柱露筋、梁侧露筋修补措施.................................混凝土露筋专项修补方案1、编制说明本方案所指的混凝土质量缺陷处理方案是指混凝土现浇结构外观质量缺陷露筋的专项处理方案，包括剪力墙、结构梁、楼板、楼梯等结构部位上出现的露筋。2、混凝土外观质量缺陷划分根据国家标准GB50204-2002(2011年版)《混凝土结构工程施工质量验收规范》第八章第一节之规定，混凝土现浇结构外观质量缺陷划分为九种情况（见下表）。现浇混凝土结构，由质检部、工程部对施工现场洋房5#-8#楼、高层2#楼及地下车库外观质量和尺寸偏差进行全面检查，作出记录，并按本方案对缺陷进行处理。对经处理的部位，应由质检部重新检查验收。下面对混凝土外观缺陷露筋进行描述、原因分析，并提出相应的预防和修补措施。3、露筋露筋是指钢筋混凝土结构内部的主筋、架立筋、分布筋、箍筋等没有被混凝土包裹而外露的缺陷。在混凝土梁和柱的结构上，任何一根主筋的单处露筋长度不大于10cm，累计不大于20cm的，可以进行修复，但梁端主筋锚固区不允许有露筋。在混凝土墙和板的结构上，任何一处露筋长度不大于20cm，累计不大于40cm的，同样可以进行修复。露筋缺陷超过上述范围时，应做结构检测和结构鉴定。、原因分析下述原因分析，不仅仅是某一个原因的单独作用，往往是两种或多种原因共同作用的结果。①混凝土浇捣时，钢筋保护层垫块移位或垫块间距过大甚至漏垫，钢筋紧贴模板，拆模后钢筋密集处产生露筋；②构件尺寸较小，钢筋过密，如遇到个别骨料粒径过大，水泥浆无法包裹钢筋和充满模板，拆模后钢筋密集处产生露筋；③模板拼缝不严，缝隙过大，混凝土漏浆严重，尤其是角边，拆模时又带掉边角出现露筋；④振捣手振捣不当，振到钢筋或碰击钢筋，造成钢筋移位或振捣不密实有钢筋处混凝土被挡住包不了钢筋；⑤钢筋绑扎不牢，保护层厚度不够，脱位突出。、预防措施严格按照设计图纸和标准规范进行钢筋安装，确保钢筋安装位置准确。加强现场检查，发现钢筋绑扎松动时立即加固、偏位时立即调整。使用塑胶垫块，严格控制钢筋保护层。清除混凝土中的杂物和控制粗骨料粒径，加强振捣作业，防止露振，避免出现严重露筋和孔洞。4、修补措施、板面露筋、板底露筋、梁底露筋修补措施1、除锈：由于钢筋外露一段时间后，表面产生铁锈，为了使钢筋与混凝土良好粘结，所以必须对露筋部位进行除锈处理，具体为人工使用钢刷将钢筋表面铁锈刮除并清理干净。2、凿毛：对表面露筋，先用钢丝刷清除表面浮层污物。如露筋较深，采用人工凿毛方法，凿掉表面混凝土，使基底露出坚硬、牢固的混凝土面，凿毛务必彻底全面，但也不宜深度过大，以免损坏混凝土。3、冲洗和饱和：对凿除的混凝土表面，采用自来水将碎屑、灰尘冲洗干净，并连续、均匀地喷洒，使表层混凝土达到饱和状态，且表面无明水。为了增加粘连，可配水泥油均匀涂洒于接触面。4、浇筑：对表面露筋，用1：2或1：水泥砂浆将露筋部位抹压平整，抹灰厚度在～之间，注意结构表面的平整度。如露筋较深，用如下方法进行混凝土质量缺陷的修补。A．钻孔：在板底或梁底补强适当位置处钻二个40㎜圆孔,两个圆孔对立而设，其中一个圆孔用于将灌浆管伸至墙（柱）有空洞处。一个圆孔插入一软管作为排气管。钻孔工作应在表面补强后隔天进行。?B．配ＪＮ－Ｍ胶：配胶前对ＪＮ－Ｍ两组分进行充分的上下搅拌。按推荐配胶比例准确称取Ａ、Ｂ两组分，搅拌均匀后倒入灌浆容器，并立即进行注胶施工，以防反应热在容器内积蓄而造成胶液暴聚浪费。每次配胶量应根据注胶速度、气温等具体情况而定，...
