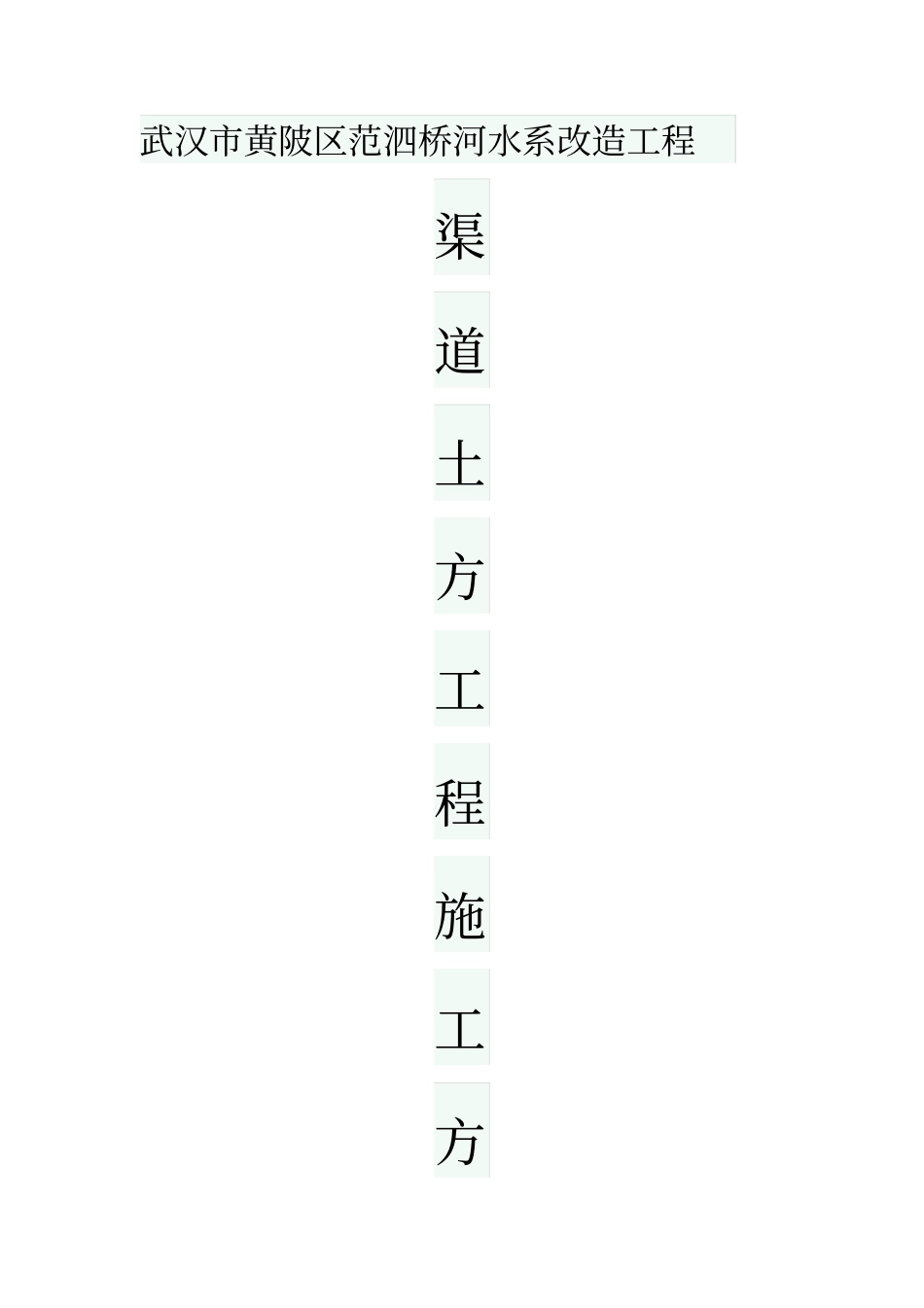

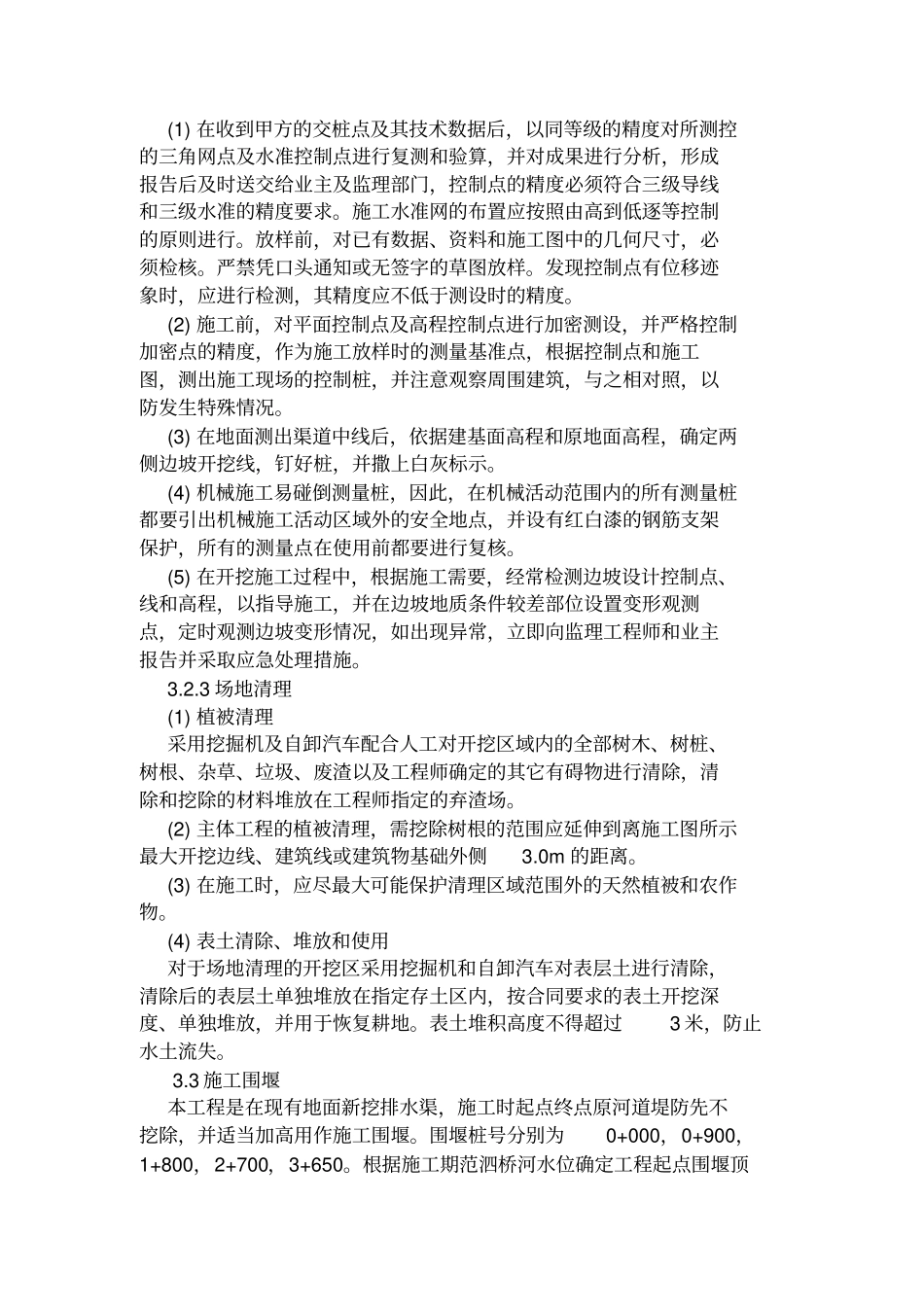

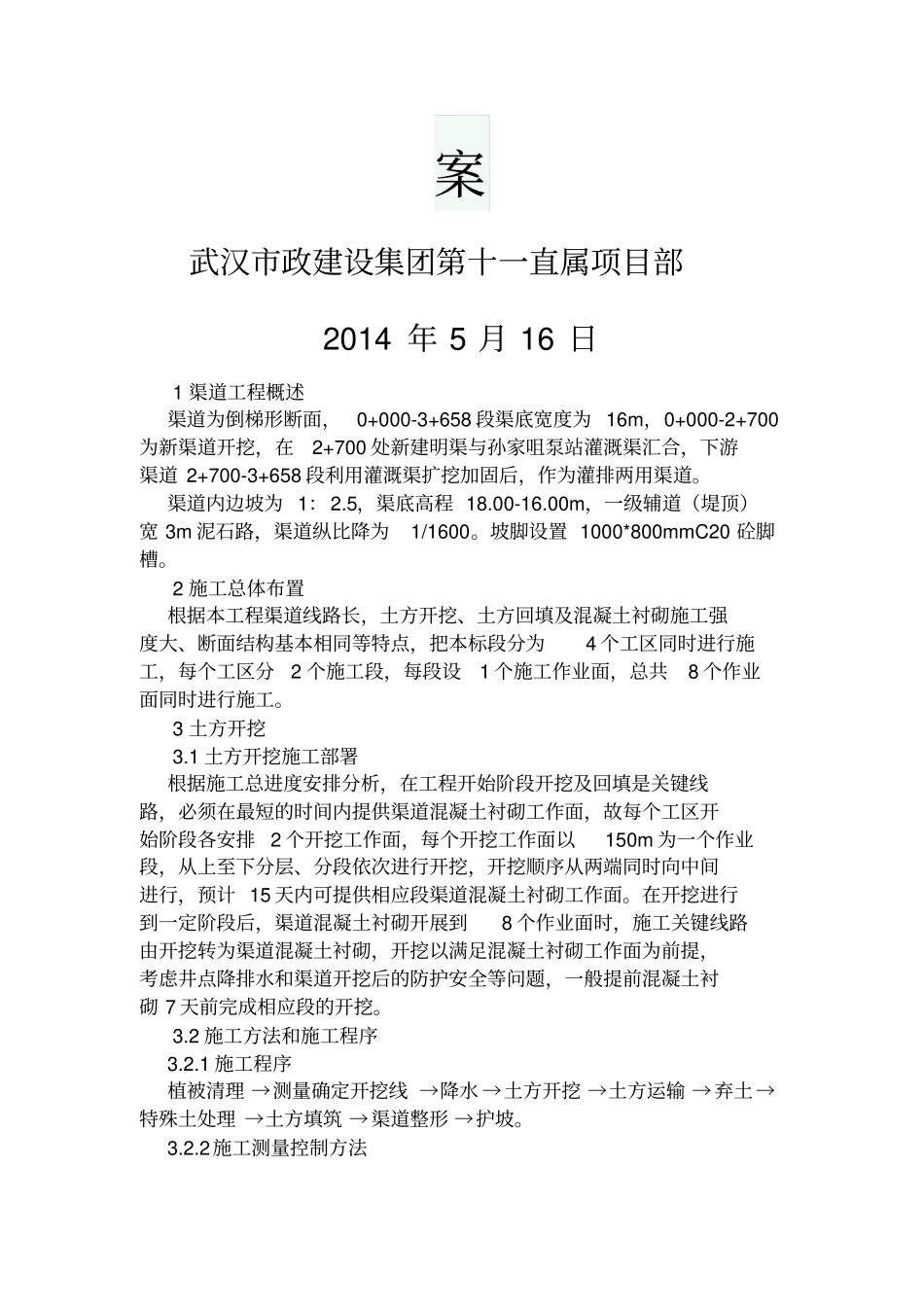

武汉市黄陂区范泗桥河水系改造工程渠道土方工程施工方案武汉市政建设集团第十一直属项目部2014年5月16日1渠道工程概述渠道为倒梯形断面，0+000-3+658段渠底宽度为16m，0+000-2+700为新渠道开挖，在2+700处新建明渠与孙家咀泵站灌溉渠汇合，下游渠道2+700-3+658段利用灌溉渠扩挖加固后，作为灌排两用渠道。渠道内边坡为1：2.5，渠底高程18.00-16.00m，一级辅道（堤顶）宽3m泥石路，渠道纵比降为1/1600。坡脚设置1000*800mmC20砼脚槽。2施工总体布置根据本工程渠道线路长，土方开挖、土方回填及混凝土衬砌施工强度大、断面结构基本相同等特点，把本标段分为4个工区同时进行施工，每个工区分2个施工段，每段设1个施工作业面，总共8个作业面同时进行施工。3土方开挖3.1土方开挖施工部署根据施工总进度安排分析，在工程开始阶段开挖及回填是关键线路，必须在最短的时间内提供渠道混凝土衬砌工作面，故每个工区开始阶段各安排2个开挖工作面，每个开挖工作面以150m为一个作业段，从上至下分层、分段依次进行开挖，开挖顺序从两端同时向中间进行，预计15天内可提供相应段渠道混凝土衬砌工作面。在开挖进行到一定阶段后，渠道混凝土衬砌开展到8个作业面时，施工关键线路由开挖转为渠道混凝土衬砌，开挖以满足混凝土衬砌工作面为前提，考虑井点降排水和渠道开挖后的防护安全等问题，一般提前混凝土衬砌7天前完成相应段的开挖。3.2施工方法和施工程序3.2.1施工程序植被清理→测量确定开挖线→降水→土方开挖→土方运输→弃土→特殊土处理→土方填筑→渠道整形→护坡。3.2.2施工测量控制方法(1)在收到甲方的交桩点及其技术数据后，以同等级的精度对所测控的三角网点及水准控制点进行复测和验算，并对成果进行分析，形成报告后及时送交给业主及监理部门，控制点的精度必须符合三级导线和三级水准的精度要求。施工水准网的布置应按照由高到低逐等控制的原则进行。放样前，对已有数据、资料和施工图中的几何尺寸，必须检核。严禁凭口头通知或无签字的草图放样。发现控制点有位移迹象时，应进行检测，其精度应不低于测设时的精度。(2)施工前，对平面控制点及高程控制点进行加密测设，并严格控制加密点的精度，作为施工放样时的测量基准点，根据控制点和施工图，测出施工现场的控制桩，并注意观察周围建筑，与之相对照，以防发生特殊情况。(3)在地面测出渠道中线后，依据建基面高程和原地面高程，确定两侧边坡开挖线，钉好桩，并撒上白灰标示。(4)机械施工易碰倒测量桩，因此，在机械活动范围内的所有测量桩都要引出机械施工活动区域外的安全地点，并设有红白漆的钢筋支架保护，所有的测量点在使用前都要进行复核。(5)在开挖施工过程中，根据施工需要，经常检测边坡设计控制点、线和高程，以指导施工，并在边坡地质条件较差部位设置变形观测点，定时观测边坡变形情况，如出现异常，立即向监理工程师和业主报告并采取应急处理措施。3.2.3场地清理(1)植被清理采用挖掘机及自卸汽车配合人工对开挖区域内的全部树木、树桩、树根、杂草、垃圾、废渣以及工程师确定的其它有碍物进行清除，清除和挖除的材料堆放在工程师指定的弃渣场。(2)主体工程的植被清理，需挖除树根的范围应延伸到离施工图所示最大开挖边线、建筑线或建筑物基础外侧3.0m的距离。(3)在施工时，应尽最大可能保护清理区域范围外的天然植被和农作物。(4)表土清除、堆放和使用对于场地清理的开挖区采用挖掘机和自卸汽车对表层土进行清除，清除后的表层土单独堆放在指定存土区内，按合同要求的表土开挖深度、单独堆放，并用于恢复耕地。表土堆积高度不得超过3米，防止水土流失。3.3施工围堰本工程是在现有地面新挖排水渠，施工时起点终点原河道堤防先不挖除，并适当加高用作施工围堰。围堰桩号分别为0+000，0+900，1+800，2+700，3+650。根据施工期范泗桥河水位确定工程起点围堰顶部高程定为22.00m，根据施工期后湖水位确定工程终点围堰顶部高程为19.54m，围堰采用粘土填筑，顶宽3m，边坡1:2.5，采用袋装土固脚。3.4渠道降水土方开挖期间做好开挖区的排水工作，并采用有效的降低地下水位的排水措施，使地下水位降低至基础开挖面0.5m以下，保证...
