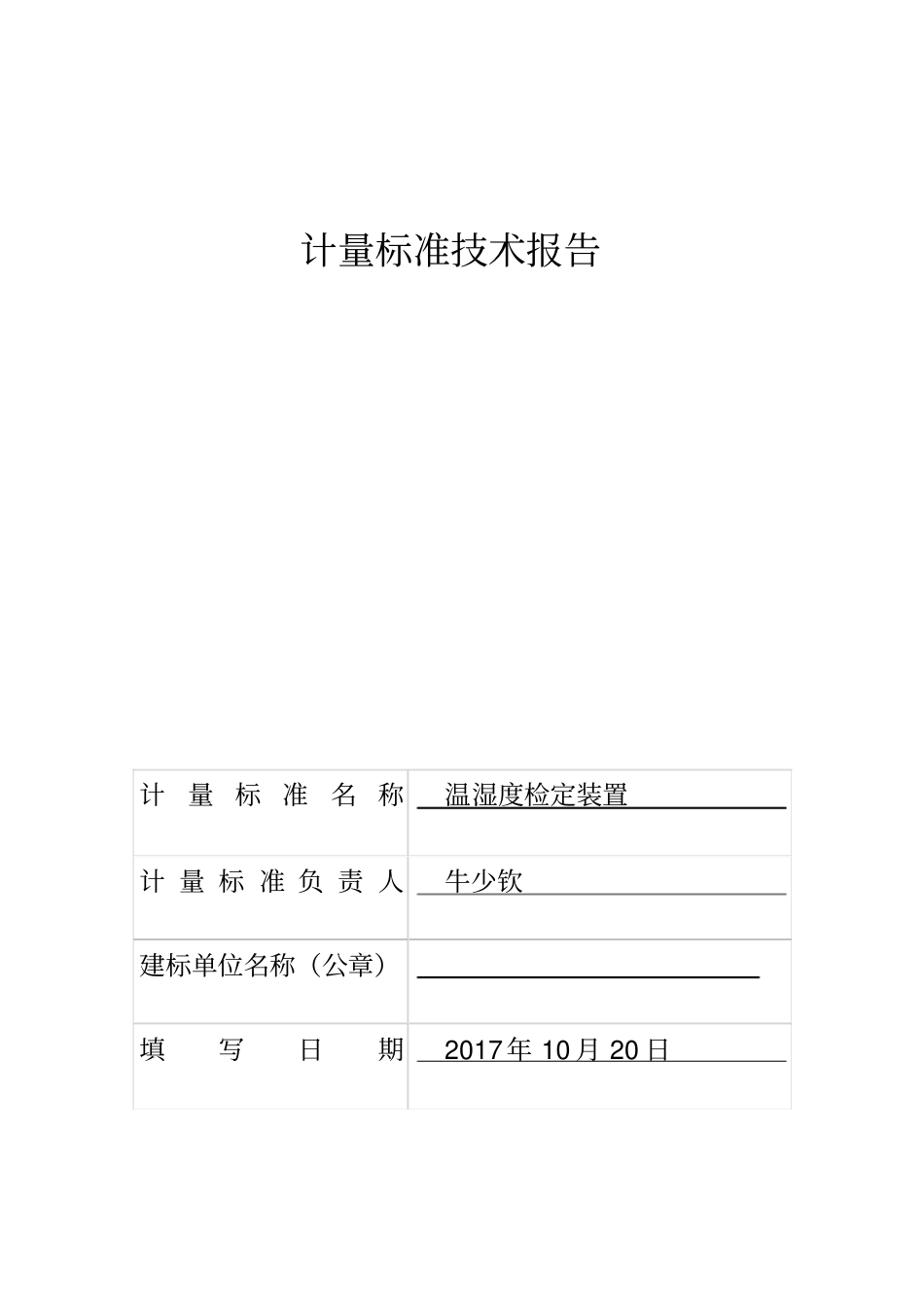

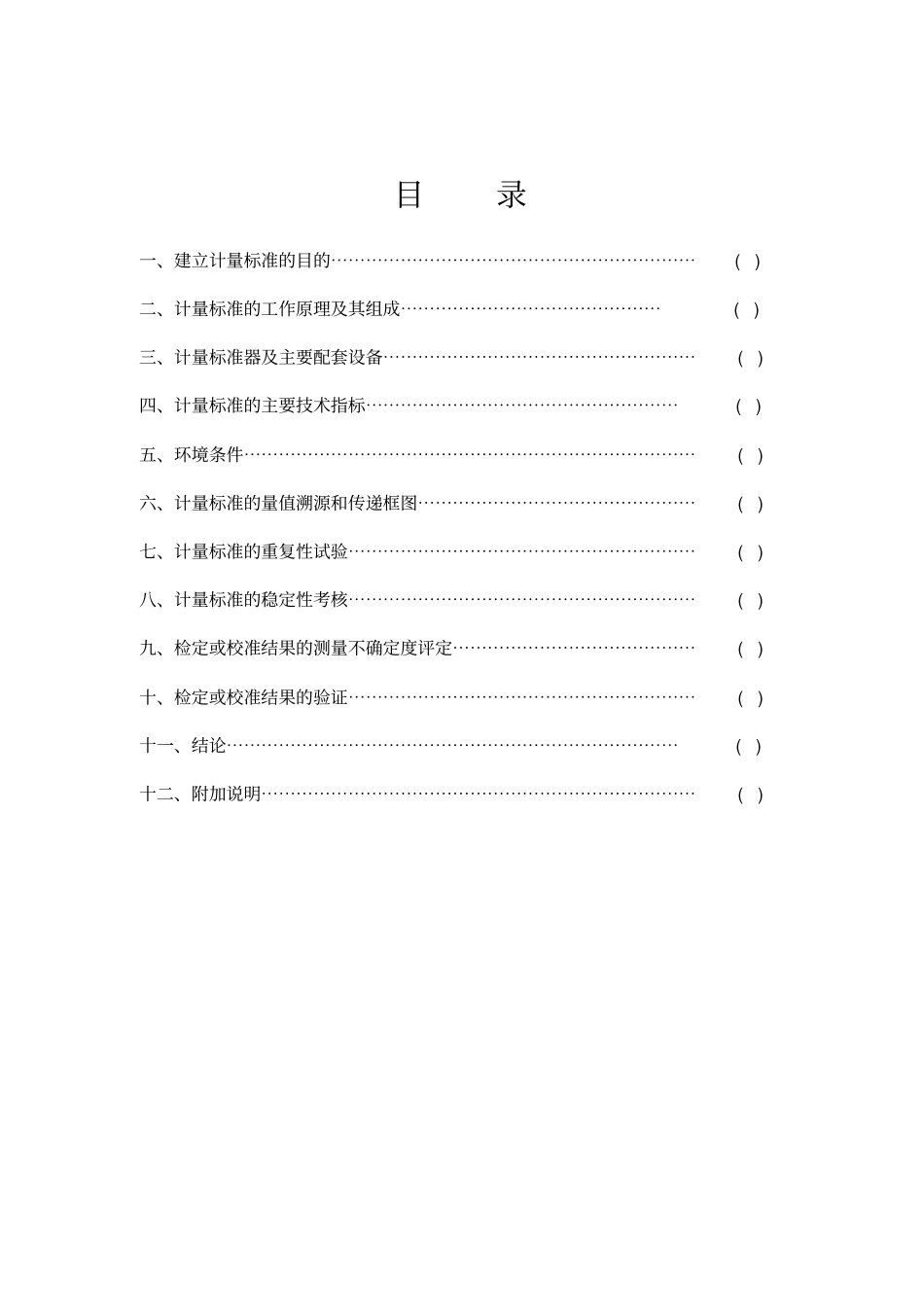

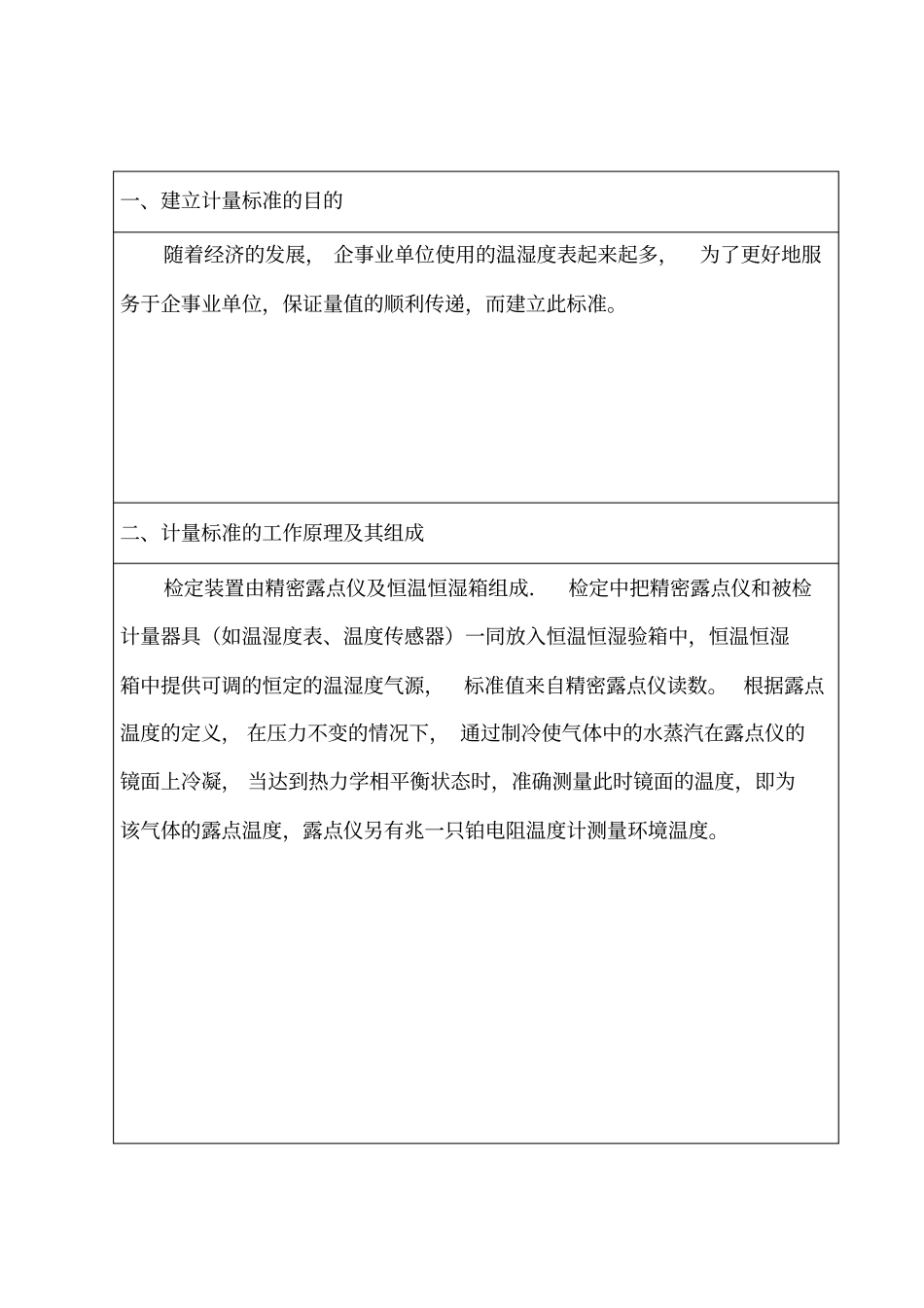

计量标准技术报告计量标准名称温湿度检定装置计量标准负责人牛少钦建标单位名称（公章）填写日期2017年10月20日目录一、建立计量标准的目的⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯()二、计量标准的工作原理及其组成⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯()三、计量标准器及主要配套设备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯()四、计量标准的主要技术指标⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯()五、环境条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯()六、计量标准的量值溯源和传递框图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯()七、计量标准的重复性试验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯()八、计量标准的稳定性考核⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯()九、检定或校准结果的测量不确定度评定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯()十、检定或校准结果的验证⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯()十一、结论⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯()十二、附加说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯()一、建立计量标准的目的随着经济的发展，企事业单位使用的温湿度表起来起多，为了更好地服务于企事业单位，保证量值的顺利传递，而建立此标准。二、计量标准的工作原理及其组成检定装置由精密露点仪及恒温恒湿箱组成．检定中把精密露点仪和被检计量器具（如温湿度表、温度传感器）一同放入恒温恒湿验箱中，恒温恒湿箱中提供可调的恒定的温湿度气源，标准值来自精密露点仪读数。根据露点温度的定义，在压力不变的情况下，通过制冷使气体中的水蒸汽在露点仪的镜面上冷凝，当达到热力学相平衡状态时，准确测量此时镜面的温度，即为该气体的露点温度，露点仪另有兆一只铂电阻温度计测量环境温度。三、计量标准器及主要配套设备计量标准器名称型号测量范围不确定度或准确度等级或最大允许误差制造厂及出厂编号检定或校准机构检定周期或复校间隔精密露点仪OPTIDEWVISION-10℃～40℃±0.15℃MICHELL125951中国计量科学研究院HXwh2008-70821年主要配套设备恒温恒湿箱C4-340（10～98）%RH±2%RH伟思富奇环境试验仪器（太仓）有限公司54666002880010中国计量科学研究院HXwh2008-68231年（-40～180）℃±0.3℃四、计量标准的主要技术指标技术指标：精密露点仪测量范围：-10℃～40℃最大允许误差：±0.15℃恒温恒湿箱作为配套设备测量范围：（10～98）%RH，最大允许误差：±0.2%RH（-40～180）℃，最大允许误差：±0.3℃五、环境条件序号项目要求实际情况结论1温度20℃±520℃符合要求2湿度＜75%RH40%RH符合要求3456六、计量标准的量值溯源和传递框图名称：分流式湿度标准装置测量范围：（10～98）%RH最大允许误差：1%RH名称：露点仪检定装置测量范围：Td(Tf)=-70℃～80℃最大允许误差：露点值0.1℃单位：中国计量科学研究院││直接比对││名称：精密露点仪测量范围：Td(Tf)=-10℃～40℃不确定度：ΔTd(δTf)≤0.15℃单位：北京市大兴区计量检测所││直接比对││名称：机械式温湿度计测量范围：（30～95）%RH最大允许误差为：±5%RH（40%RH～70%RH，20℃）±7%RH（40%RH以下或70%RH以上，20℃）测量范围：（5～50）℃最大允许误差为：±2℃名称：电动通风干湿表测量范围：（10～99）%RH最大允许误差为：相对湿度/%RH：≤5测量范围：（0～50）℃最大允许误差为：干球温度/℃：±0.3湿球温度/℃：±0.3干湿温度计示值误差之差的绝对值/℃：0.4名称：湿度传感器测量范围：（10～95）%RH最大允许误差为：（2～5）%RH测量范围：（10～40）℃最大允许误差为：±0.3℃七、计量标准的重复性试验选择一只稳定的温湿度表作为被检，在符合检定条件的情况下，使用恒温恒湿箱在20℃的产生一稳定的标准湿气，用检定装置对其进行了10次等精度测量，测量结果列表如下：序号标准露点仪（%RH）被检温湿度表（%RH）160.160260.060360.059460.260560.160660.160760.059860.260960.1601060.059平均值60.0859.7s=112nxxnii=0.483%RHs小于uc,所以测量重复性符合要求。八、计量标准的稳定性考核该标准装置的稳定性是选择一个稳定的温度表，每隔１个月用标准...
