湖北水利枢纽工程施工组织设计投标VIP专享VIP免费

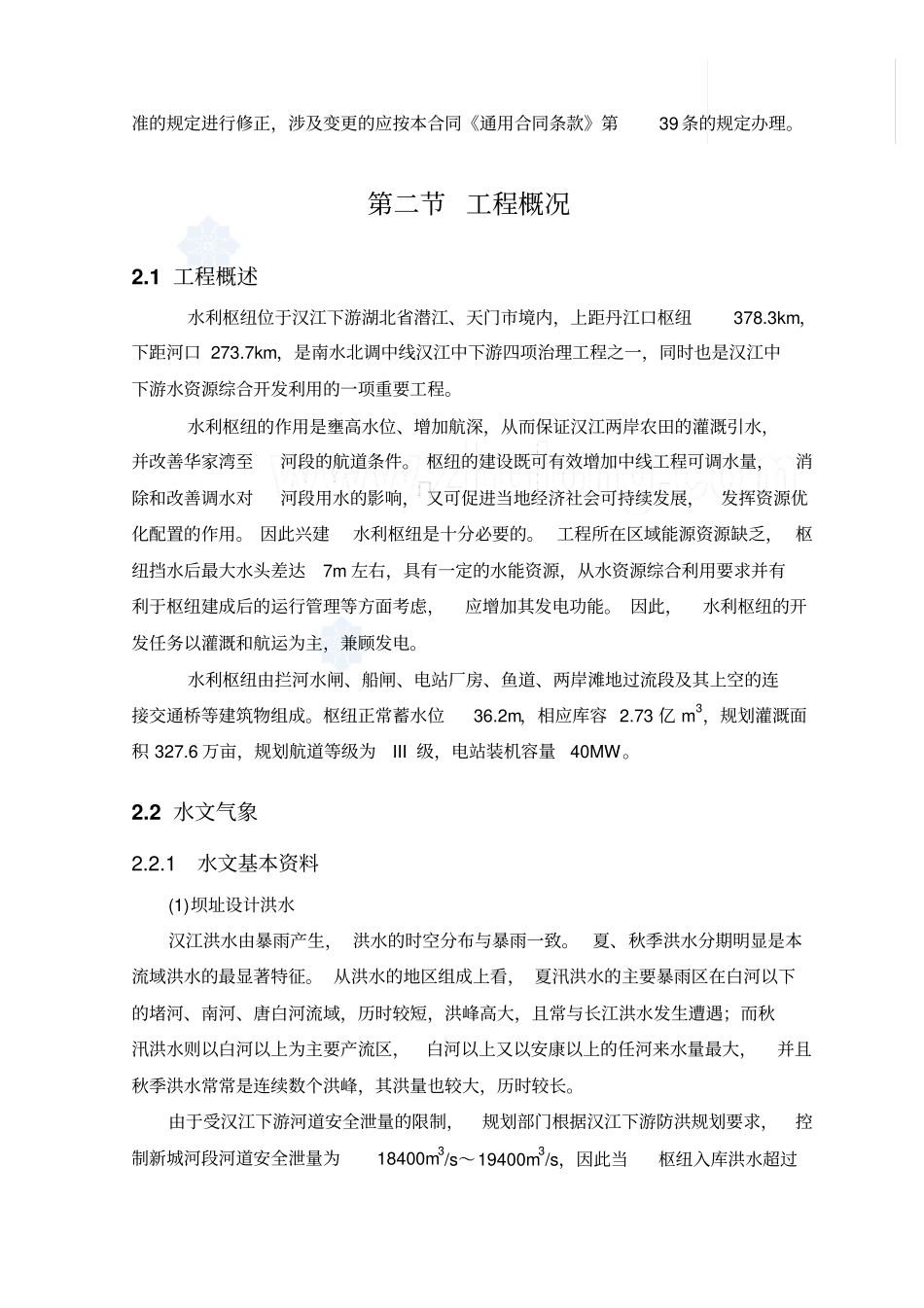

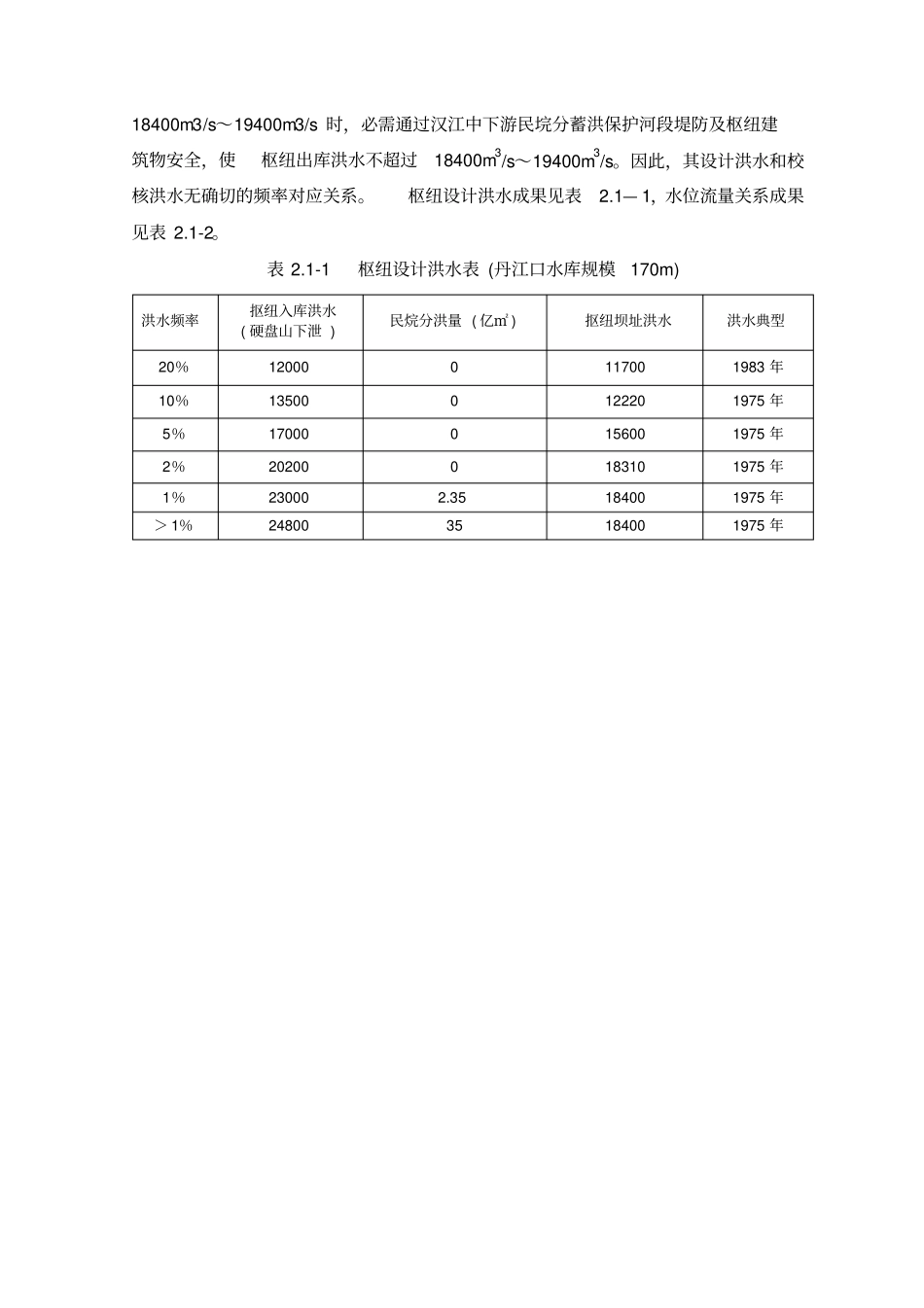

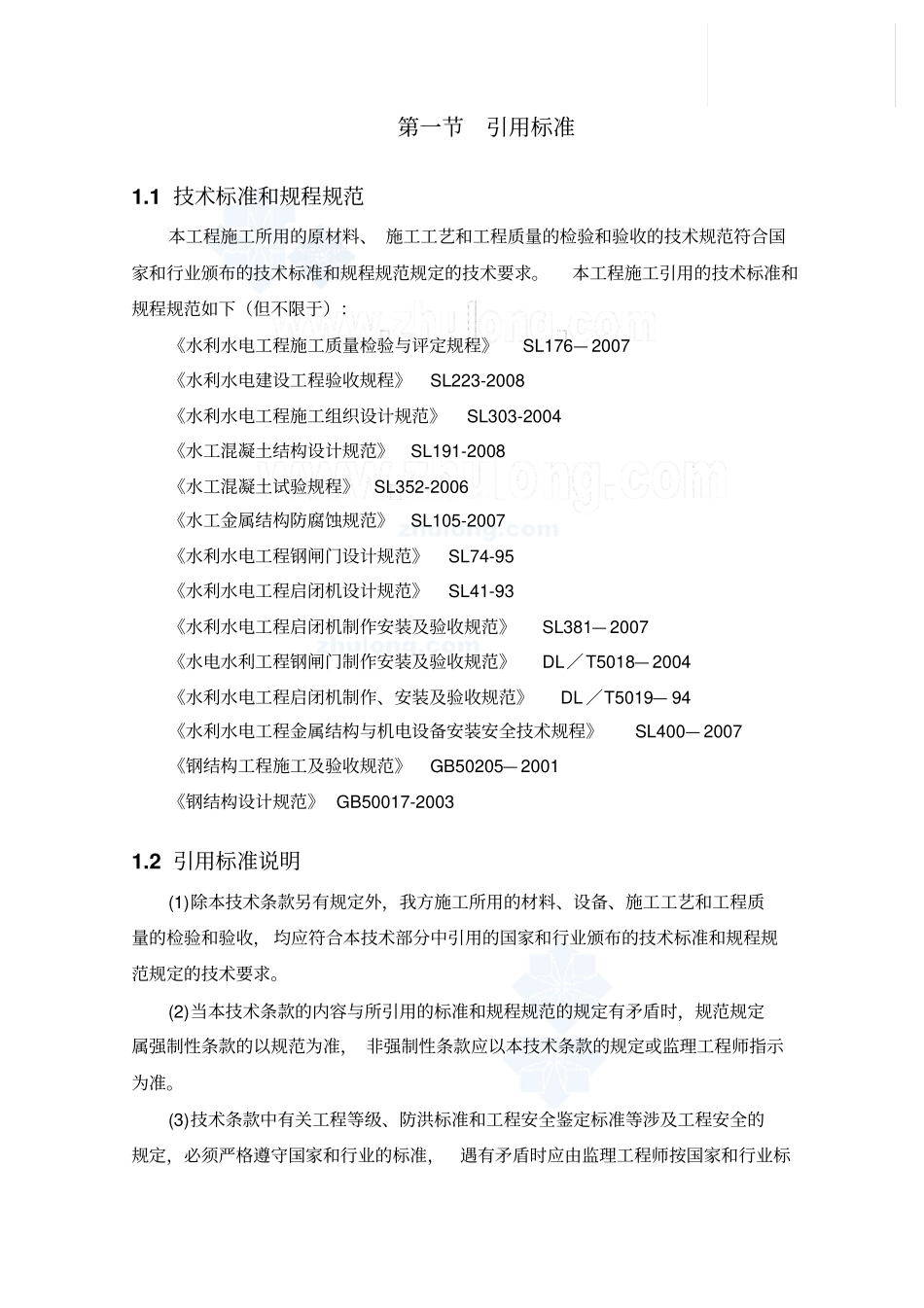

第一节引用标准1.1技术标准和规程规范本工程施工所用的原材料、施工工艺和工程质量的检验和验收的技术规范符合国家和行业颁布的技术标准和规程规范规定的技术要求。本工程施工引用的技术标准和规程规范如下（但不限于）：《水利水电工程施工质量检验与评定规程》SL176—2007《水利水电建设工程验收规程》SL223-2008《水利水电工程施工组织设计规范》SL303-2004《水工混凝土结构设计规范》SL191-2008《水工混凝土试验规程》SL352-2006《水工金属结构防腐蚀规范》SL105-2007《水利水电工程钢闸门设计规范》SL74-95《水利水电工程启闭机设计规范》SL41-93《水利水电工程启闭机制作安装及验收规范》SL381—2007《水电水利工程钢闸门制作安装及验收规范》DL／T5018—2004《水利水电工程启闭机制作、安装及验收规范》DL／T5019—94《水利水电工程金属结构与机电设备安装安全技术规程》SL400—2007《钢结构工程施工及验收规范》GB50205—2001《钢结构设计规范》GB50017-20031.2引用标准说明(1)除本技术条款另有规定外，我方施工所用的材料、设备、施工工艺和工程质量的检验和验收，均应符合本技术部分中引用的国家和行业颁布的技术标准和规程规范规定的技术要求。(2)当本技术条款的内容与所引用的标准和规程规范的规定有矛盾时，规范规定属强制性条款的以规范为准，非强制性条款应以本技术条款的规定或监理工程师指示为准。(3)技术条款中有关工程等级、防洪标准和工程安全鉴定标准等涉及工程安全的规定，必须严格遵守国家和行业的标准，遇有矛盾时应由监理工程师按国家和行业标准的规定进行修正，涉及变更的应按本合同《通用合同条款》第39条的规定办理。第二节工程概况2.1工程概述水利枢纽位于汉江下游湖北省潜江、天门市境内，上距丹江口枢纽378.3km，下距河口273.7km，是南水北调中线汉江中下游四项治理工程之一，同时也是汉江中下游水资源综合开发利用的一项重要工程。水利枢纽的作用是壅高水位、增加航深，从而保证汉江两岸农田的灌溉引水，并改善华家湾至河段的航道条件。枢纽的建设既可有效增加中线工程可调水量，消除和改善调水对河段用水的影响，又可促进当地经济社会可持续发展，发挥资源优化配置的作用。因此兴建水利枢纽是十分必要的。工程所在区域能源资源缺乏，枢纽挡水后最大水头差达7m左右，具有一定的水能资源，从水资源综合利用要求并有利于枢纽建成后的运行管理等方面考虑，应增加其发电功能。因此，水利枢纽的开发任务以灌溉和航运为主，兼顾发电。水利枢纽由拦河水闸、船闸、电站厂房、鱼道、两岸滩地过流段及其上空的连接交通桥等建筑物组成。枢纽正常蓄水位36.2m，相应库容2.73亿m3，规划灌溉面积327.6万亩，规划航道等级为III级，电站装机容量40MW。2.2水文气象2.2.1水文基本资料(1)坝址设计洪水汉江洪水由暴雨产生，洪水的时空分布与暴雨一致。夏、秋季洪水分期明显是本流域洪水的最显著特征。从洪水的地区组成上看，夏汛洪水的主要暴雨区在白河以下的堵河、南河、唐白河流域，历时较短，洪峰高大，且常与长江洪水发生遭遇；而秋汛洪水则以白河以上为主要产流区，白河以上又以安康以上的任河来水量最大，并且秋季洪水常常是连续数个洪峰，其洪量也较大，历时较长。由于受汉江下游河道安全泄量的限制，规划部门根据汉江下游防洪规划要求，控制新城河段河道安全泄量为18400m3/s～19400m3/s，因此当枢纽入库洪水超过18400m3/s～19400m3/s时，必需通过汉江中下游民垸分蓄洪保护河段堤防及枢纽建筑物安全，使枢纽出库洪水不超过18400m3/s～19400m3/s。因此，其设计洪水和校核洪水无确切的频率对应关系。枢纽设计洪水成果见表2.1—1，水位流量关系成果见表2.1-2。表2.1-1枢纽设计洪水表(丹江口水库规模170m)洪水频率抠纽入库洪水(硬盘山下泄)民烷分洪量(亿㎡)抠纽坝址洪水洪水典型20％120000117001983年10％135000122201975年5％170000156001975年2％202000183101975年1％230002.35184001975年＞1％2480035184001975年表2.1-2水位流量关系表序号流量（m3/s）水位（m）序号流量（m3/s）水位（m）120028.8114800036.69230029.2715900037.21340029.65161000037.73450029.9...
