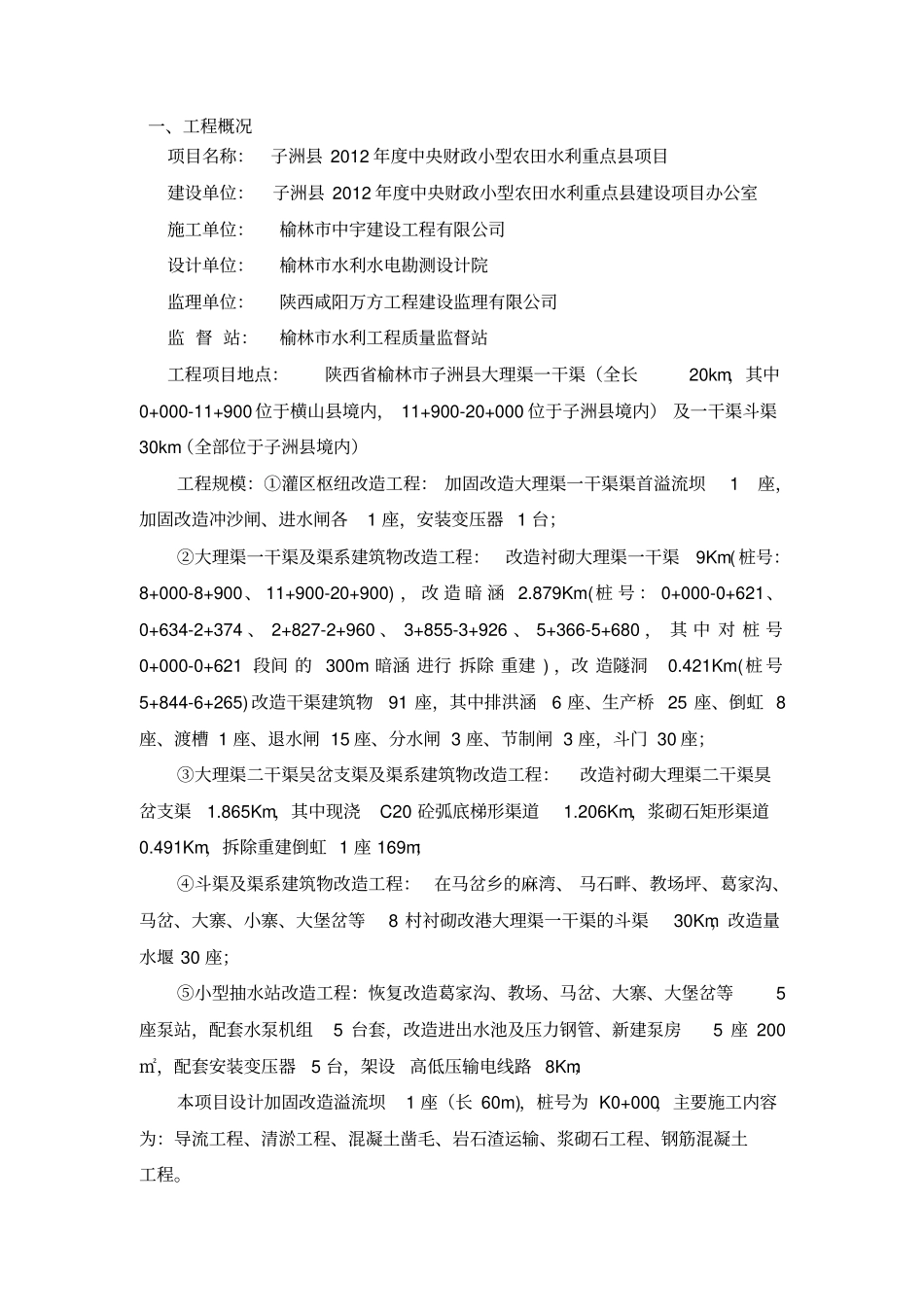

一、工程概况项目名称：子洲县2012年度中央财政小型农田水利重点县项目建设单位：子洲县2012年度中央财政小型农田水利重点县建设项目办公室施工单位：榆林市中宇建设工程有限公司设计单位：榆林市水利水电勘测设计院监理单位：陕西咸阳万方工程建设监理有限公司监督站：榆林市水利工程质量监督站工程项目地点：陕西省榆林市子洲县大理渠一干渠（全长20km，其中0+000-11+900位于横山县境内，11+900-20+000位于子洲县境内）及一干渠斗渠30km（全部位于子洲县境内）工程规模：①灌区枢纽改造工程：加固改造大理渠一干渠渠首溢流坝1座，加固改造冲沙闸、进水闸各1座，安装变压器1台；②大理渠一干渠及渠系建筑物改造工程：改造衬砌大理渠一干渠9Km(桩号：8+000-8+900、11+900-20+900)，改造暗涵2.879Km(桩号：0+000-0+621、0+634-2+374、2+827-2+960、3+855-3+926、5+366-5+680，其中对桩号0+000-0+621段间的300m暗涵进行拆除重建)，改造隧洞0.421Km(桩号5+844-6+265)改造干渠建筑物91座，其中排洪涵6座、生产桥25座、倒虹8座、渡槽1座、退水闸15座、分水闸3座、节制闸3座，斗门30座；③大理渠二干渠吴岔支渠及渠系建筑物改造工程：改造衬砌大理渠二干渠狊岔支渠1.865Km，其中现浇C20砼弧底梯形渠道1.206Km，浆砌石矩形渠道0.491Km，拆除重建倒虹1座169m；④斗渠及渠系建筑物改造工程：在马岔乡的麻湾、马石畔、教场坪、葛家沟、马岔、大寨、小寨、大堡岔等8村衬砌改港大理渠一干渠的斗渠30Km，改造量水堰30座；⑤小型抽水站改造工程：恢复改造葛家沟、教场、马岔、大寨、大堡岔等5座泵站，配套水泵机组5台套，改造进出水池及压力钢管、新建泵房5座200㎡，配套安装变压器5台，架设高低压输电线路8Km；本项目设计加固改造溢流坝1座（长60m)，桩号为K0+000，主要施工内容为：导流工程、清淤工程、混凝土凿毛、岩石渣运输、浆砌石工程、钢筋混凝土工程。二、施工方案（1）、导流、清淤工程因大理河溢流坝施工时不能够断流，因此对河流穿越采用河道内围堰截坝导流的施工方法。河流围堰施工时的临时占地面积，具体面积大小根据河流的宽度确定。1)施工前准备○1开工前组织施工人员熟悉图纸，进行技术交底。组织相关人员对现场道路、地形地貌及河水流量进行详细的踏勘，了解当地气候及河水的涨落情况，保证施工万无一失。○2根据现场情况及甲方要求设置相应的警示标志。○3围堰用机械、设备、配套设施及各种机具材料准备齐全并运至施工现场。○4对河流围堰采用昼夜连续施工，因此夜间所需材料、用具必须准备齐全，以保证施工正常进行。○5修筑施工进场便道，便道主要是利用原有道路，将低洼处用石子进行铺垫，并适当加宽。2）围堰导流在河流上游距坝体100米处（下游50米处）用麻袋装土筑挡水坝，坝体坡比1:0.75，顶宽4米，坝高根据河底与地表高差确定，坝长按照河岸宽度确定，在坝体的迎水面铺彩条布挡水以免渗漏。3）坝间排水、清淤坝筑好后用多台潜水泵连续抽水直至抽净，然后再用推土机对河床进行降坡，使其平滑过渡，用人工配合挖掘机清理河底淤泥，放至作业带一侧，清淤后用泥浆泵排除渗水。4）拆除围堰、地貌恢复先拆除下游围堰，并将围堰从新铺筑，再拆除上游围堰，围堰宜后退方法进行拆除。对施工场地进行平整，将地貌恢复到原貌，保证恢复后的河流净面积与原来相同，防止河道堵塞。（2）、混凝土凿毛1）施工前准备现场配备3台风镐，一台机械2人，技术部门应对现场施工人员做出明确交底，画出各部位位置局部详图，确保位置准确，并随时跟踪破碎砼标高加强标高控制。2）保证坝体混凝土破碎厚度的措施○1施工前技术负责人向所有参加施工的人员进行有针对性的技术交底，必须使每个操作者对施工中的技术要求心中有数。○2了解施工机械设备的技术参数与性能。○3做好施工场地的协调工作。○4按照施工图及业主提供的混凝土控制标高准确测出坝体需要破碎的混凝土厚度，并将坝体周边控制桩引测到场地周边适当部位，妥善保护。○5高程控制按建设单位提供的水准点引测到现场，并复测现场自然地面标高，绘制方格网。依此确定坝体混凝土破碎厚度。（2）、浆砌石工程○1浆砌块石：石料必须选有质地...
