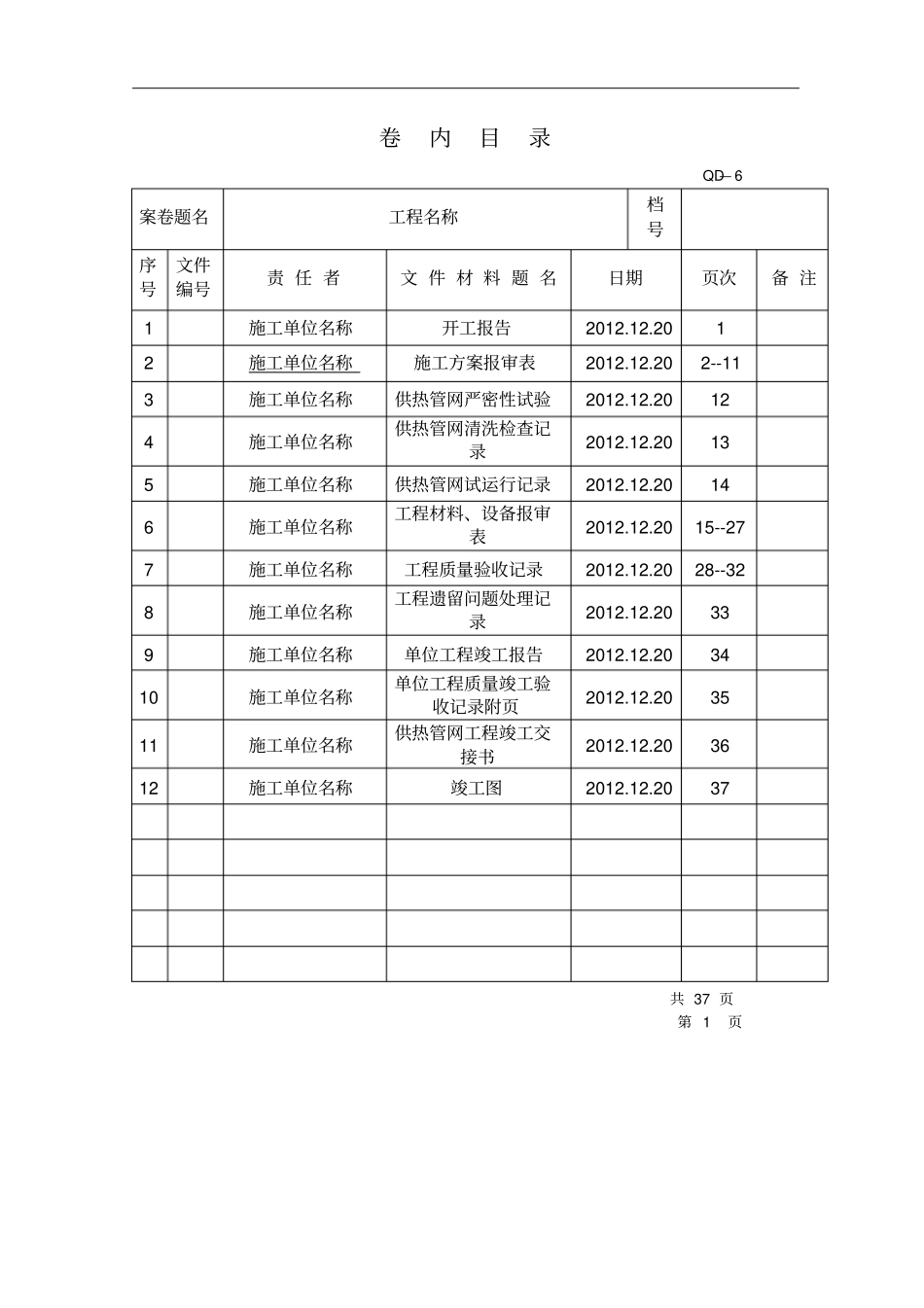

卷内目录QD—6案卷题名工程名称档号序号文件编号责任者文件材料题名日期页次备注1施工单位名称开工报告2012.12.2012施工单位名称施工方案报审表2012.12.202--113施工单位名称供热管网严密性试验2012.12.20124施工单位名称供热管网清洗检查记录2012.12.20135施工单位名称供热管网试运行记录2012.12.20146施工单位名称工程材料、设备报审表2012.12.2015--277施工单位名称工程质量验收记录2012.12.2028--328施工单位名称工程遗留问题处理记录2012.12.20339施工单位名称单位工程竣工报告2012.12.203410施工单位名称单位工程质量竣工验收记录附页2012.12.203511施工单位名称供热管网工程竣工交接书2012.12.203612施工单位名称竣工图2012.12.2037共37页第1页第1页1DBJ04-214-2004开工报告热01-05工程名称工程地址建设单位施工单位施工单位名称工程类别管道安装结构类型/建筑面积/管线长度单线248米计划开工日期2012.9.25主要实物工程量DN630预制保温螺旋管496米，弯头30个DN630蝶阀2个，DN630补偿器2个，DN80蝶阀4个管道支架制作安装35个资料与文件准备情况中标文件已完成施工合同已签订三通一平已完成施工方案及现场平面布置已完成设计文件及施工图具备开工条件主要材料设备落实情况已到位施工执照监督手续施工单位请求意见具备开工条件，请求开工项目经理郝雪峰2012年9月15日监理（建设）单位审核意见总监理工程师（建设单位项目负责人）年月日山西省建设工程质量管理总站编制第2页2DBJ04-214-2004施工组织设计（方案）报审表A2工程名称：编号：001致：（监理单位）我方已根据施工合同的有关规定完成了施工方案的编制，并经我单位上级技术负责人审查批准，请予审查。附：施工方案承包单位：（章）项目经理：日期：专业监理工程师审查意见：专业监理工程师：日期：总监理工程师审核意见：项目监理机构：总监理工程师：日期：山西省建设工程质量管理总站编制第3页3工程名称施工方案施工单位名称2012年9月25日第4页4一、工程概况大同路XXXX临时热力管道，自太钢新西门内XXX主管网起，经计量渠至钢企公司西侧围墙外埋地XXX管网止，XXXX保温螺旋焊管约XX米，弯头XX个，蝶阀XX个，波纹补偿器XX个，相应管道支架制作安装、土方开挖等，支架基本都铺设在计量渠水沟内，无设计图纸，按甲方要求意图布置。二、编制依据1.《城镇供热直埋热水管道技术规程》2.《工业管道焊接工程施工规范》3.《职业健康安全管理体系规范》GB/28001—2001三、作业人员及机具3.1管理人员项目负责人1人技术负责人1人质量负责人1人3.2作业人力计划管道工6人电焊工8人起重工1人电工2人油漆工2人劳力工9人第5页5专职安全员1人材料员2人3.3施工机具计划25t汽车吊1台挖掘机1台交流电焊机8台等离子切割机1台砂轮切割机Φ350mm1台角向磨光机Φ125、Φ100各2台空压机6m3/min1台电动试压泵1台台钻Φ32mm1台电锤1个倒链10t2个倒链5t\2t\1t各2个钢丝绳?12mm240米无线对讲机6部焊条烘干箱1个焊条保温桶6个火焰切割设备5套大功率电风扇2台千斤顶5t4台第6页6潜水泵2"1台电缆3×10mm2+1×6mm2400米安全帽30个防水线200米防水灯70盏环保绝缘下水裤130条LED充电式头灯50个振动棒1台四、管道安装4.1安装程序：管子质量检查→管道支架制作防腐→支架安装→管道吊装、拖拉就位→坡口打磨修正→管道组对、焊接→阀门及补偿器安装→焊缝无损检测→水压试验4.2管子质量检查4.2.1管子必须有制造厂的质量证明书，材质、规格符合设计要求。4.2.2对每根管子进行外观质量检查，尤其是螺旋焊缝，表面不许有裂纹、气孔和弧坑。4.3.管道支架制作安装4.3.1切除管段部分保温层，在管子表面相应位置焊接滑动支架连接件。4.3.2按图制作管道支架4.3.3支架防腐，机械打磨支架除锈，涂刷二遍防锈底漆。第7页4.4支架安装4.4.1地面支架安装在混凝土基础上，与预埋件焊接固定。4.4.2涵洞内的支架，先清理水下相应位置处的砖石杂物和淤泥，支架安装平稳。4.4.3渠沟内的支架，先清理沟底相应位置处的淤泥杂物，挖到硬质地面为止，用吊车将支架吊装就位，安放稳固、平正。4.5管道吊装、拖拉、就位4.5.1先吊装涵洞内的管道。4.5.2制作管道拖拉架，将拖拉架放置在计量...
