热控系统试验规程-修订2007资料VIP免费

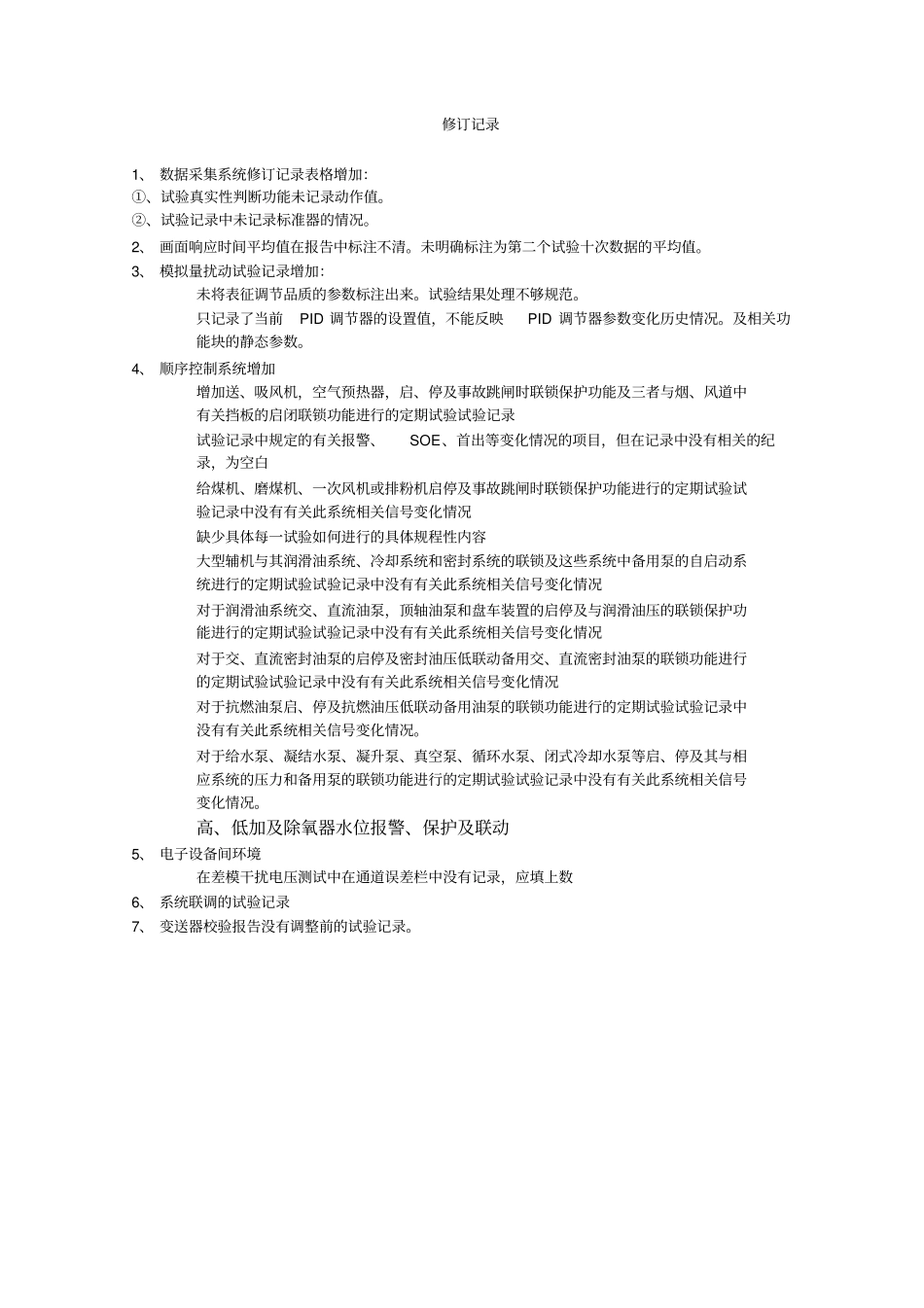

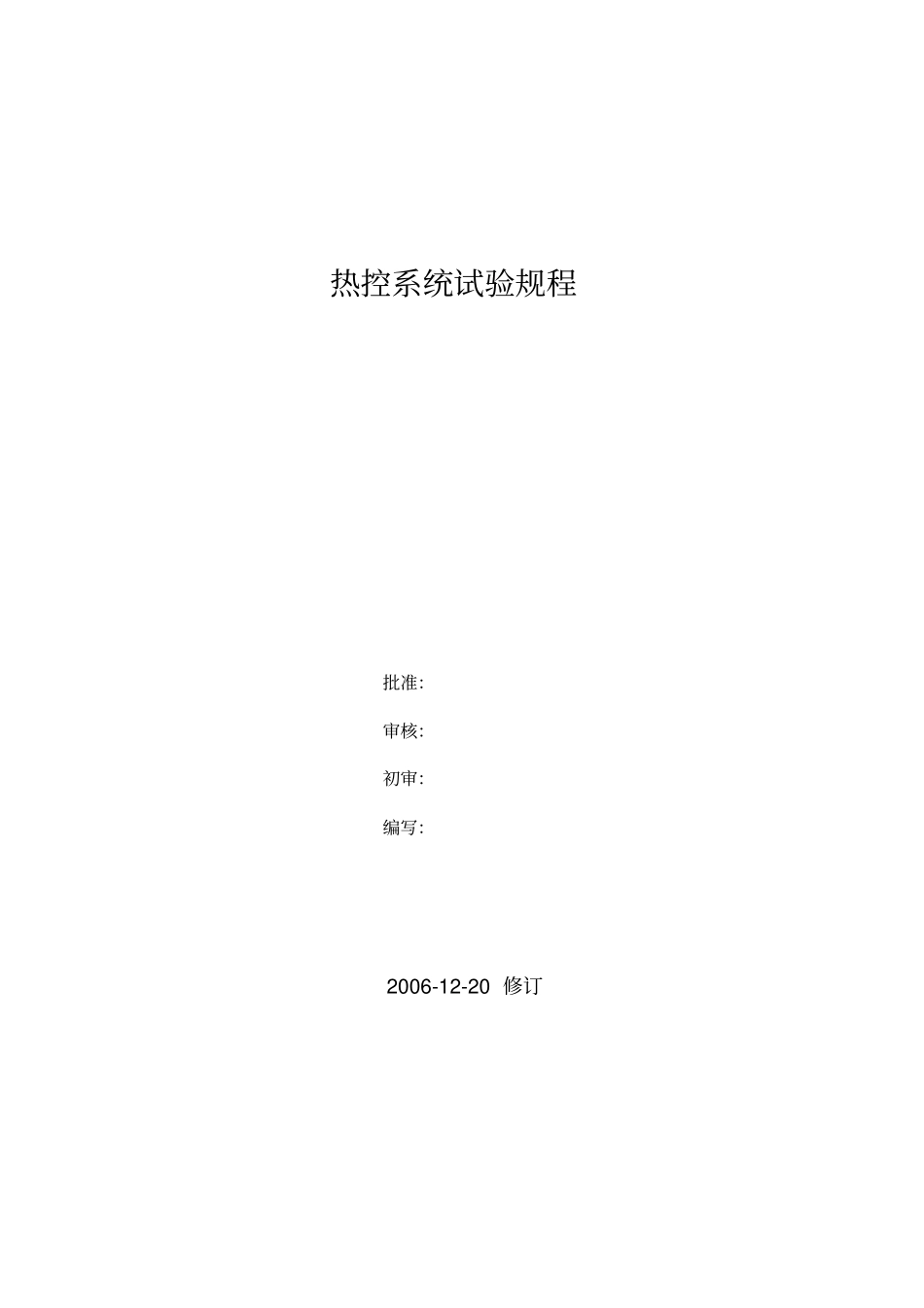

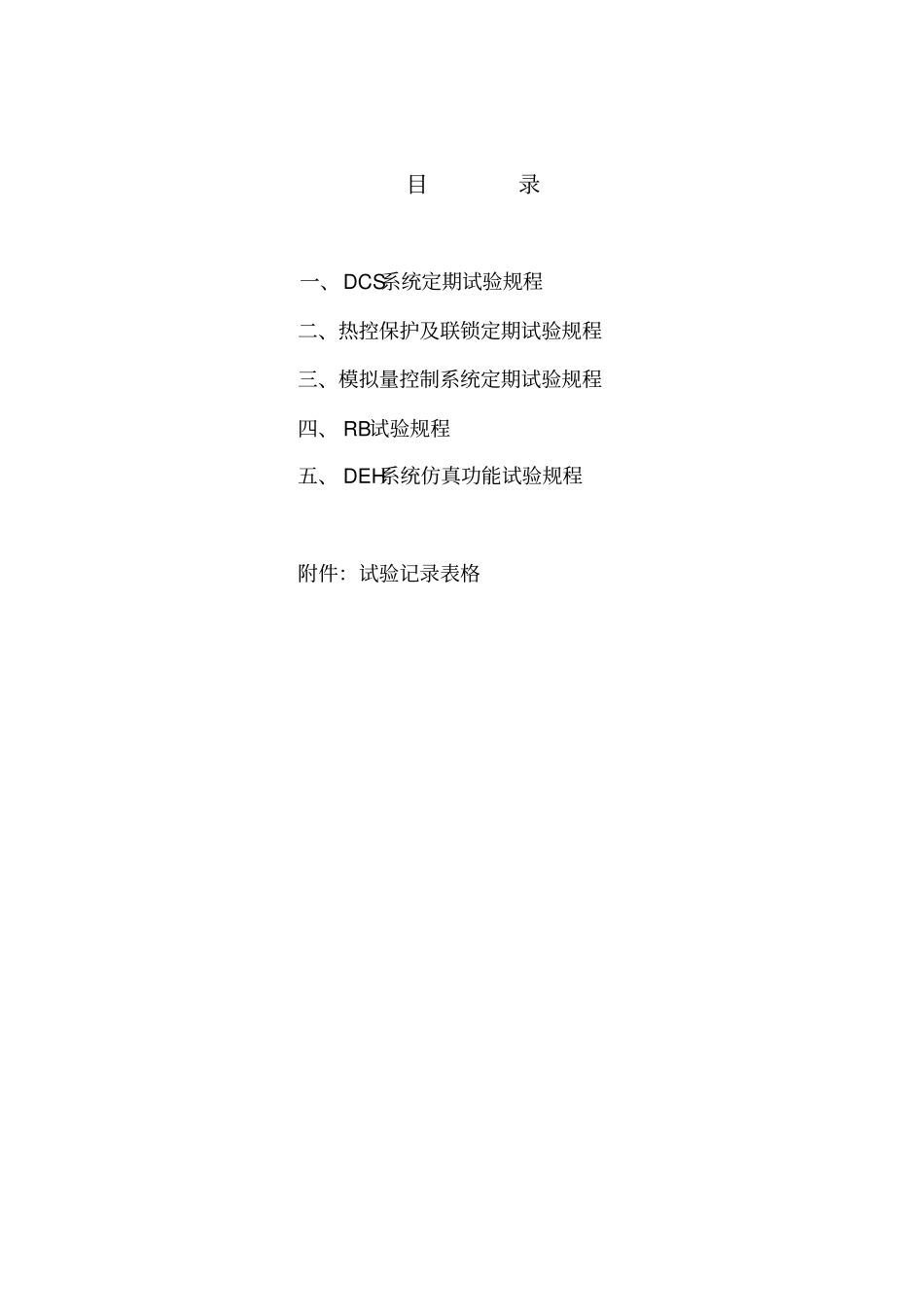

热控系统试验规程批准：审核：初审：编写：2006-12-20修订修订记录1、数据采集系统修订记录表格增加：①、试验真实性判断功能未记录动作值。②、试验记录中未记录标准器的情况。2、画面响应时间平均值在报告中标注不清。未明确标注为第二个试验十次数据的平均值。3、模拟量扰动试验记录增加：未将表征调节品质的参数标注出来。试验结果处理不够规范。只记录了当前PID调节器的设置值，不能反映PID调节器参数变化历史情况。及相关功能块的静态参数。4、顺序控制系统增加增加送、吸风机，空气预热器，启、停及事故跳闸时联锁保护功能及三者与烟、风道中有关挡板的启闭联锁功能进行的定期试验试验记录试验记录中规定的有关报警、SOE、首出等变化情况的项目，但在记录中没有相关的纪录，为空白给煤机、磨煤机、一次风机或排粉机启停及事故跳闸时联锁保护功能进行的定期试验试验记录中没有有关此系统相关信号变化情况缺少具体每一试验如何进行的具体规程性内容大型辅机与其润滑油系统、冷却系统和密封系统的联锁及这些系统中备用泵的自启动系统进行的定期试验试验记录中没有有关此系统相关信号变化情况对于润滑油系统交、直流油泵，顶轴油泵和盘车装置的启停及与润滑油压的联锁保护功能进行的定期试验试验记录中没有有关此系统相关信号变化情况对于交、直流密封油泵的启停及密封油压低联动备用交、直流密封油泵的联锁功能进行的定期试验试验记录中没有有关此系统相关信号变化情况对于抗燃油泵启、停及抗燃油压低联动备用油泵的联锁功能进行的定期试验试验记录中没有有关此系统相关信号变化情况。对于给水泵、凝结水泵、凝升泵、真空泵、循环水泵、闭式冷却水泵等启、停及其与相应系统的压力和备用泵的联锁功能进行的定期试验试验记录中没有有关此系统相关信号变化情况。高、低加及除氧器水位报警、保护及联动5、电子设备间环境在差模干扰电压测试中在通道误差栏中没有记录，应填上数6、系统联调的试验记录7、变送器校验报告没有调整前的试验记录。目录一、DCS系统定期试验规程二、热控保护及联锁定期试验规程三、模拟量控制系统定期试验规程四、RB试验规程五、DEH系统仿真功能试验规程附件：试验记录表格-1-DCS系统定期试验规程1范围本规程规定了岱海发电厂热控各项定期试验测试的内容、方法、试验周期以及应达到的标准。本规程适用于岱海发电公司热控专业各项定期试验及记录。岱海发电公司各相关专业必须依照此规程配合热控专业进行各项试验。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。2.1《火力发电厂――热工自动化系统检修运行维护规程》，该规程是根据原国家经贸委电力司《关于下达2000年度电力行业标准编制、修订计划项目的通知》［电力（2000）70号］安排，组织编制本标准。2.2《中华人民共和国电力行业标准――火力发电厂分散控制系统在线验收测试规程》DL/T659—1998该规程是中华人民共和国电力工业部1998-03-19批准，并于1998-10-01开始实施。2.3《中华人民共和国电力行业标准――火力发电厂汽轮机控制系统在线验收测试规程》DL/T656—1998该规程是中华人民共和国电力工业部1998-03-19批准1998-10-01实施。2.4《中华人民共和国电力行业标准――火力发电厂锅炉炉膛安全监控系统在线验收测试规程》DL/T655—1998该规程是中华人民共和国电力工业部1998-03-19批准1998-10-01实施2.5《火力发电厂热工仪表及控制装置技术监督规定》（国电安运[1998]483号）2.6《中华人民共和国电力行业标准――火力发电厂设计技术规程》2000-11-03发布2001-01-01实施2.7《中华人民共和国电力行业标准――火力发电厂热工控制系统设计技术规定》2003-01-09发布2003-06-01实施2.81992年原能源部《关于防止电力生产重大事故的二十项重点要求》2.93测试条件3.1分散控制系统的工作环境符合以下技术指标：温度15℃～30℃湿度45%～80%，任何情况下不许结露温度变化率≤5℃/h振动振幅＜0.5mm含尘量≤0.3mg/m3照明距地面0.8m处照度不低于200lx3.2分散控制系统投入...
