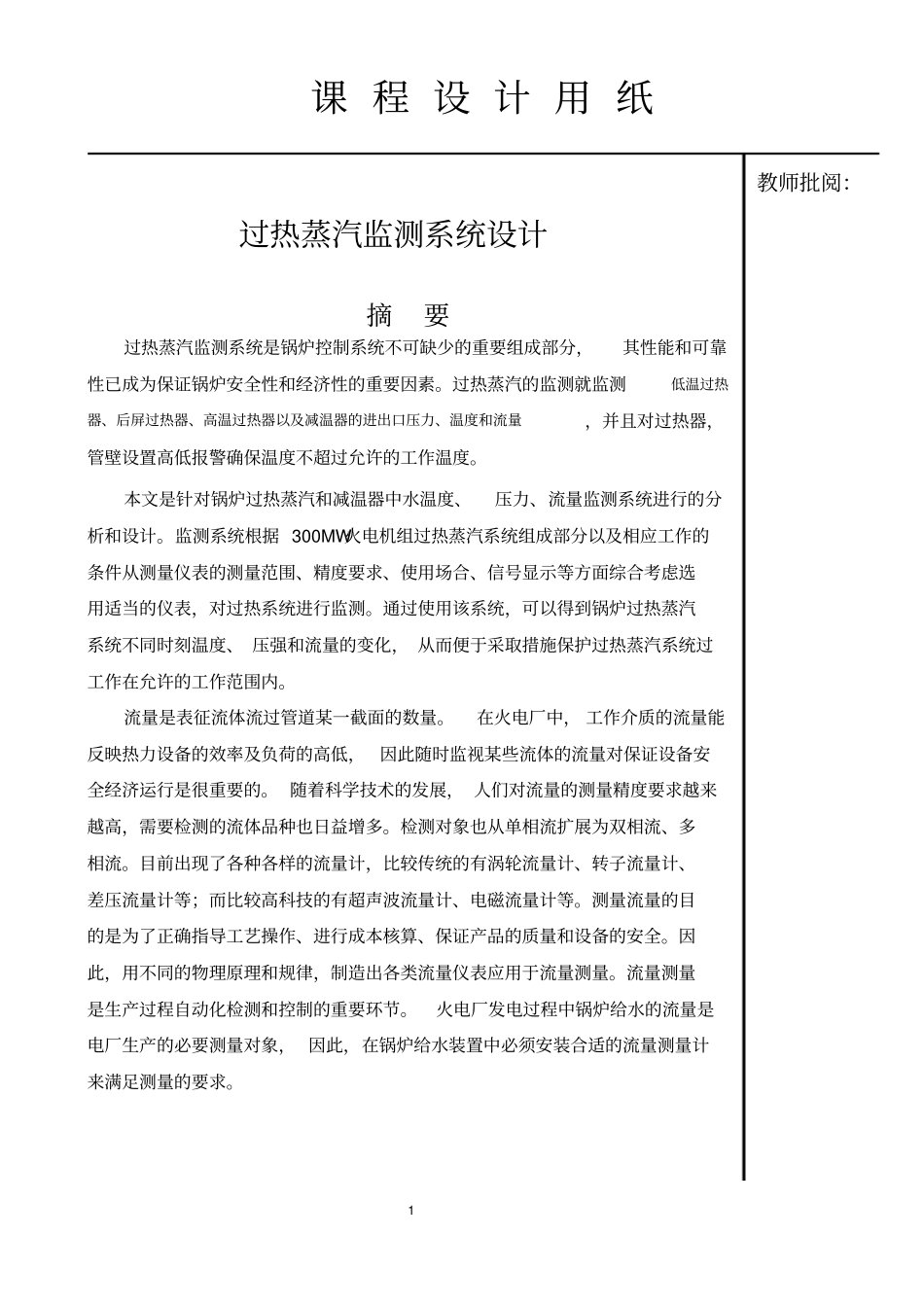

课程设计用纸1教师批阅：过热蒸汽监测系统设计摘要过热蒸汽监测系统是锅炉控制系统不可缺少的重要组成部分，其性能和可靠性已成为保证锅炉安全性和经济性的重要因素。过热蒸汽的监测就监测低温过热器、后屏过热器、高温过热器以及减温器的进出口压力、温度和流量，并且对过热器，管壁设置高低报警确保温度不超过允许的工作温度。本文是针对锅炉过热蒸汽和减温器中水温度、压力、流量监测系统进行的分析和设计。监测系统根据300MW火电机组过热蒸汽系统组成部分以及相应工作的条件从测量仪表的测量范围、精度要求、使用场合、信号显示等方面综合考虑选用适当的仪表，对过热系统进行监测。通过使用该系统，可以得到锅炉过热蒸汽系统不同时刻温度、压强和流量的变化，从而便于采取措施保护过热蒸汽系统过工作在允许的工作范围内。流量是表征流体流过管道某一截面的数量。在火电厂中，工作介质的流量能反映热力设备的效率及负荷的高低，因此随时监视某些流体的流量对保证设备安全经济运行是很重要的。随着科学技术的发展，人们对流量的测量精度要求越来越高，需要检测的流体品种也日益增多。检测对象也从单相流扩展为双相流、多相流。目前出现了各种各样的流量计，比较传统的有涡轮流量计、转子流量计、差压流量计等；而比较高科技的有超声波流量计、电磁流量计等。测量流量的目的是为了正确指导工艺操作、进行成本核算、保证产品的质量和设备的安全。因此，用不同的物理原理和规律，制造出各类流量仪表应用于流量测量。流量测量是生产过程自动化检测和控制的重要环节。火电厂发电过程中锅炉给水的流量是电厂生产的必要测量对象，因此，在锅炉给水装置中必须安装合适的流量测量计来满足测量的要求。课程设计用纸2教师批阅：目录一、HG-1025/17.5-YM36型亚临界自然循环锅炉..........错误!未定义书签。1、过热器结构说明..............................................32、蒸汽流程....................................................3二、热工参数测量...................................................52.1温度测量....................................................52.1.1温度测量仪表的选用......................................52.1.2测温仪表的安装及注意事项...............................122.2压力测量....................................................142.2.1压力测量仪表的选用.....................................142.2.2仪表的使用及安装要求...................................242.3流量测量....................................................252.3.1流量测量仪表的选用.....................................252.3.2流量测量仪表的安装及加工.............................33三、总结体会......................................................343.1、设计总结.................................................343.2、设计心得.................................................34四、附录..........................................................344.1图例说明.................................................344.2仪表设备清单..............................................34致谢............................................................37参考文献..........................................................38附录一过热蒸汽监测系统测点布置示意图附录二仪表清单课程设计用纸3教师批阅：一、HG-1025/17.5-YM36型亚临界自然循环锅炉1、过热器结构说明过热器由五个主要部分组成:?a)末级过热器；b)后屏过热器；c)分隔屏；d)立式低温过热器；e)水平式低温过热器；后烟道包墙和顶棚过热器。末级过热器位于水冷壁排管后方的水平烟道内，一共有90片，管径为Φ51，以152.4的横向节距沿整个炉宽方向布置。后屏过热器位于炉膛上方折焰角前，?一共有20片，管径为Φ54/Φ60，以685.8mm横向节距沿整个炉膛宽度布置。分隔屏位于炉膛上方，前墙水冷壁和后屏过热器之间，共四排，每排六片小屏布置，管径为Φ51，分别以3429mm，2743....
